【UV打印机】波形开发-开发流程(四)

00. 目录

01. 概述

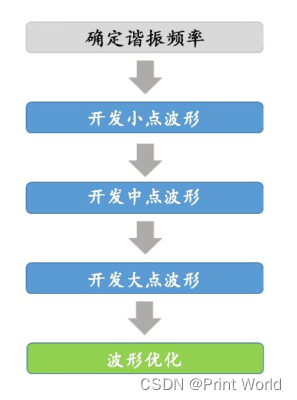

基本开发流程如下图所示：

确定谐振频率：可以确定最基本的波形节点步长的最佳设置值，这里不会太多地去考虑波形开发的指标，仅仅要求测试出最佳的步长配置；
开发小点波形：测试小点开发的各项指标是否达标，如果不达要求，就需要修正波形；
开发中点波形：测试中点开发的各项指标是否达标，如果不达要求，就需要修正波形；
开发大点波形：测试大点开发的各项指标是否达标，如果不达要求，就需要修正波形；
波形优化：后期优化波形测试波形稳定性，测试波形的适用性；

开发环境要求：
在开发过程中保持一致的温湿度;
使用墨水不能随意更换；
保证墨路墨水压力稳定；

02. 谐振频率

如果波形匹配谐振频率,那么这个波形将会得到：最高喷射速度、最大喷射墨量。墨水类型和配方对喷头谐振都会有影响。

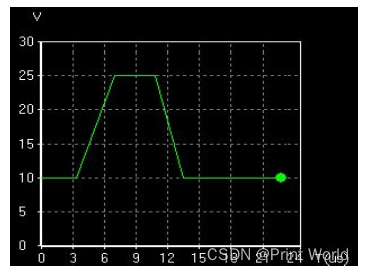

确定谐振频率时，我们可以先做一个简单的等腰梯形波形，如下图所示

由图上
