PlantUML的安装

1. Eclipse中安装PlanUML插件

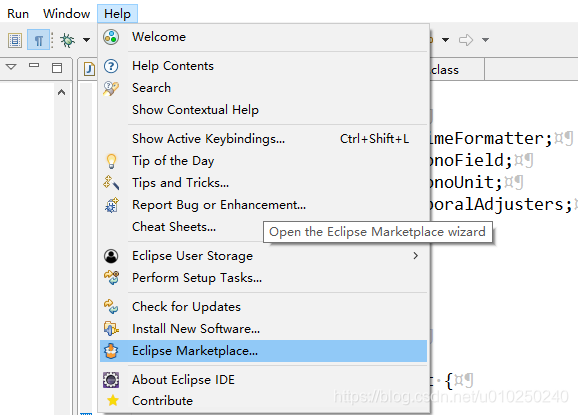

（1）Eclipse菜单栏：help->Eclipse Marketplace…

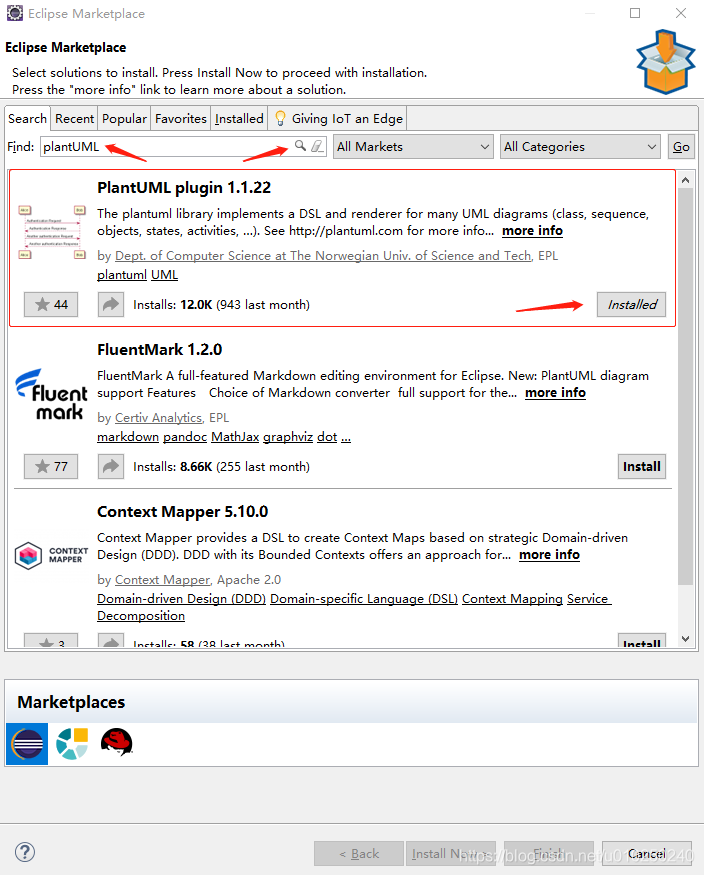

（2）搜索并安装插件

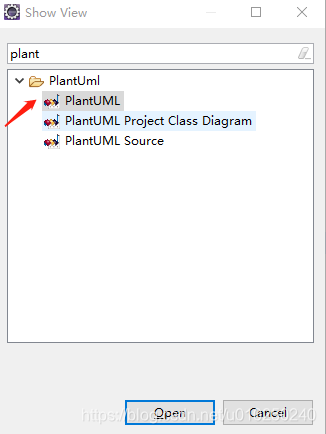

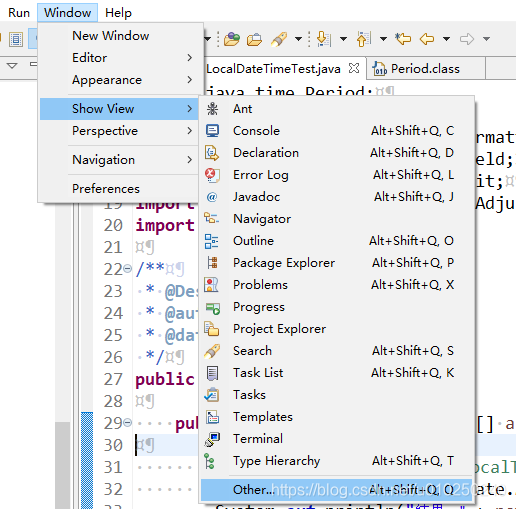

（3）打开plantUML

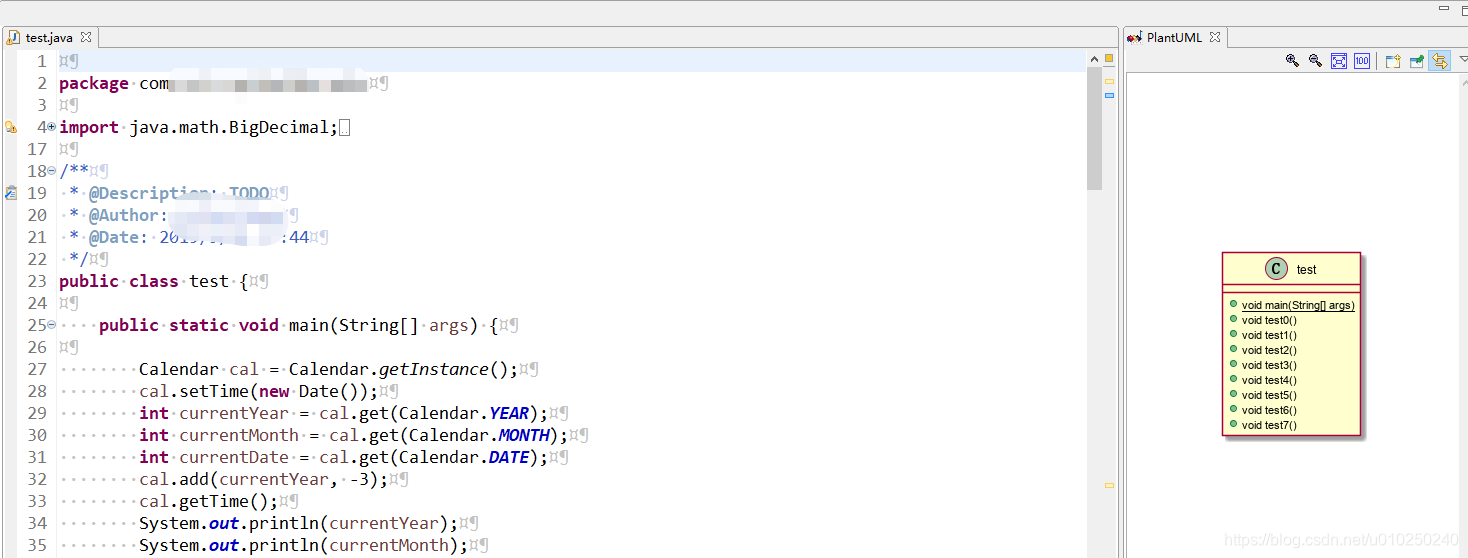

（4）打开后的就能看到类文件的UML图

2. 安装graphviz

如果不安装graphviz，UML图会出现绿色的报错（图忘记保存了）。

（1）graphviz下载地址：https://graphviz.gitlab.io/_pages/Download/Download_windows.html

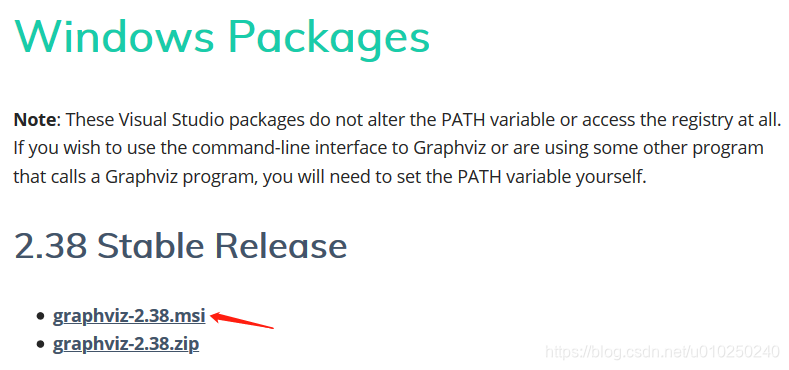

不过这个地址我尝试了很多次都下载失败，zip文件倒是可以很轻松的下载。但是就是想下载msi文件，经过一篇文章（非常感谢~）找了很久找到下面的网址：

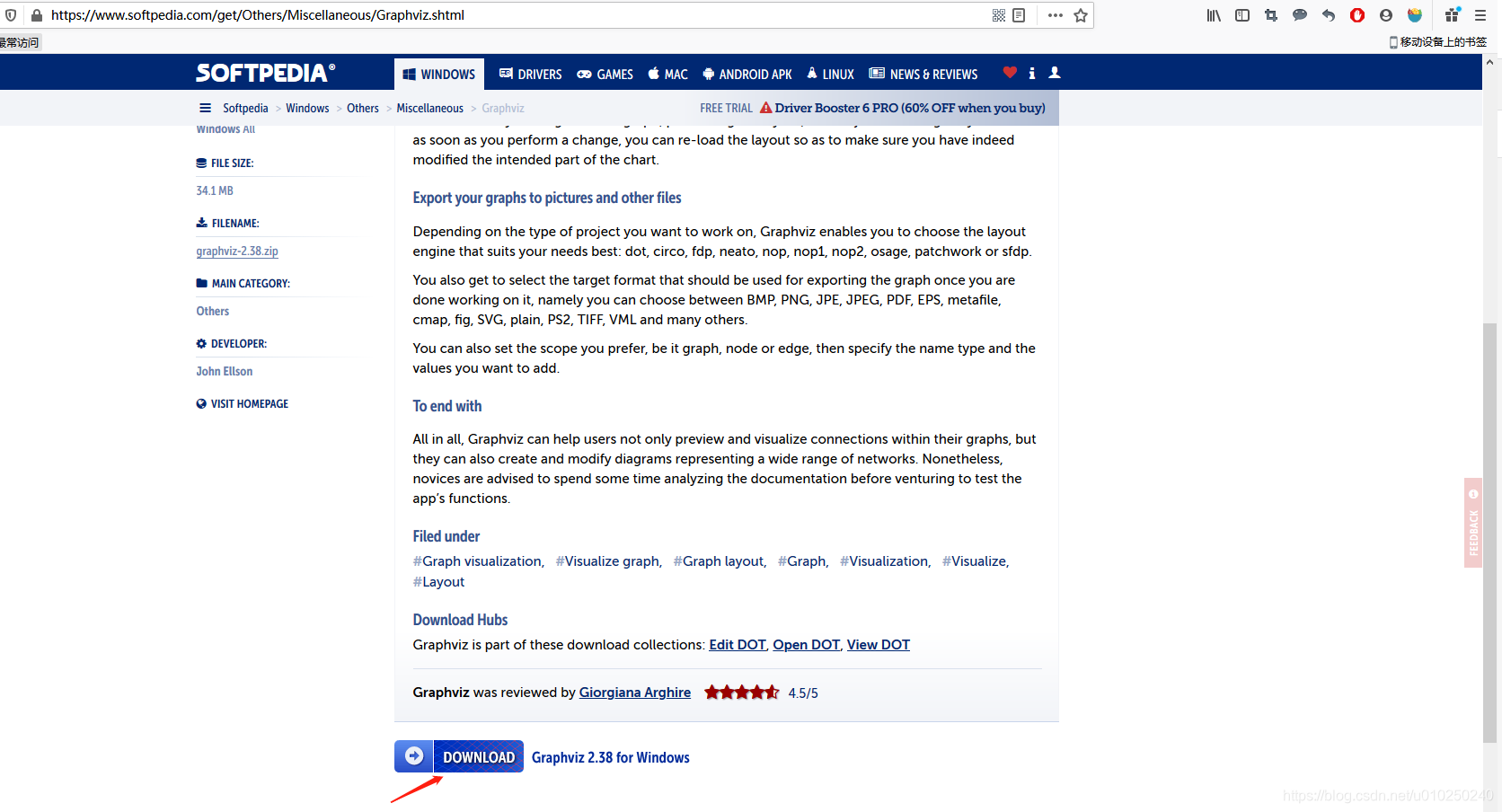

https://www.softpedia.com/get/Others/Miscellaneous/Graphviz.shtml

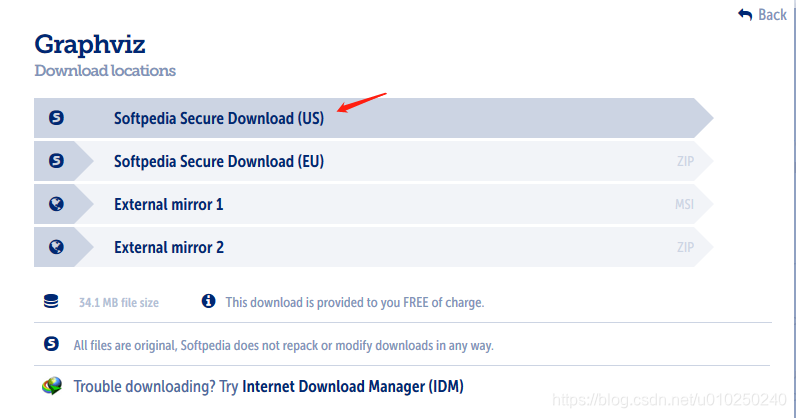

点DOWNLOAD后选择第一个下载：

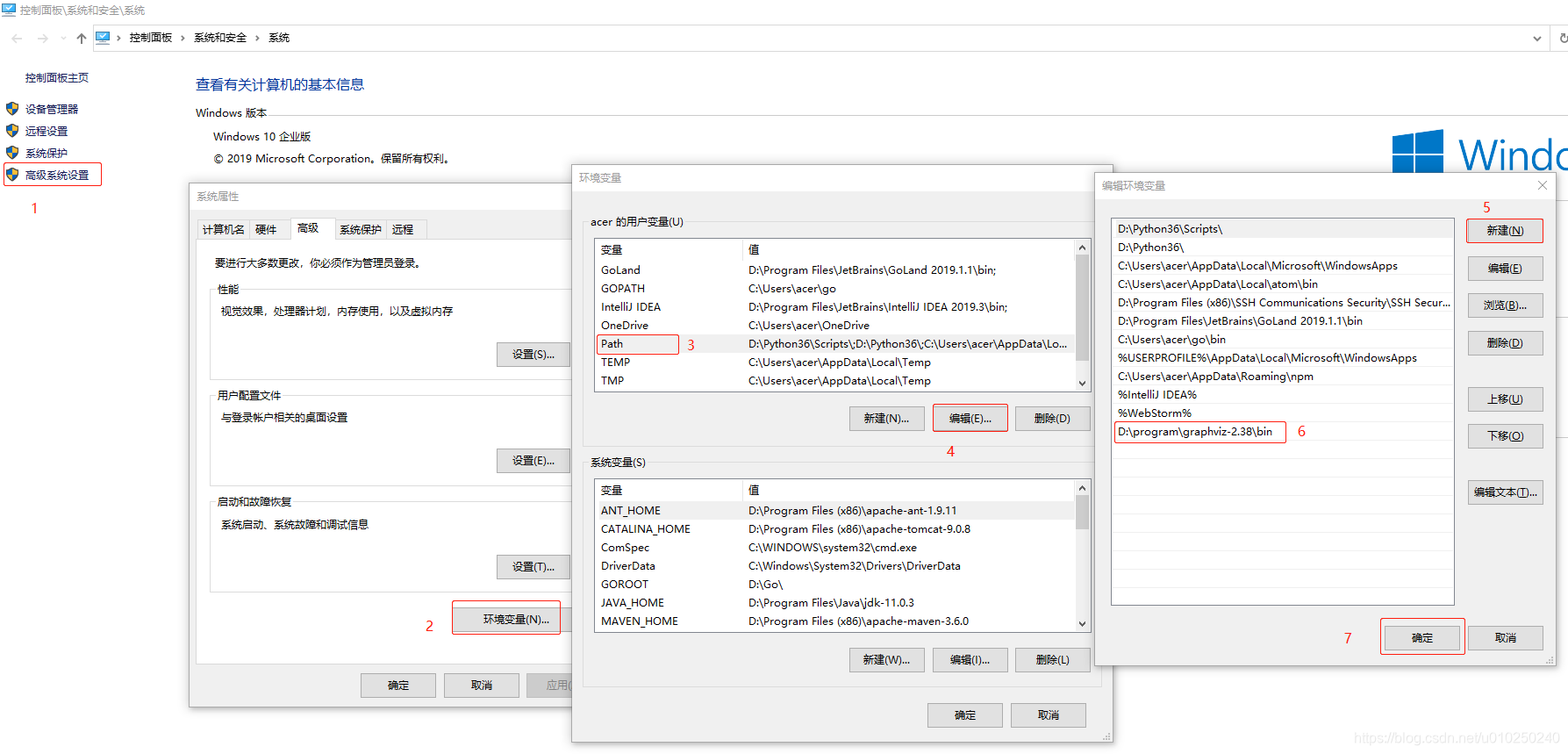

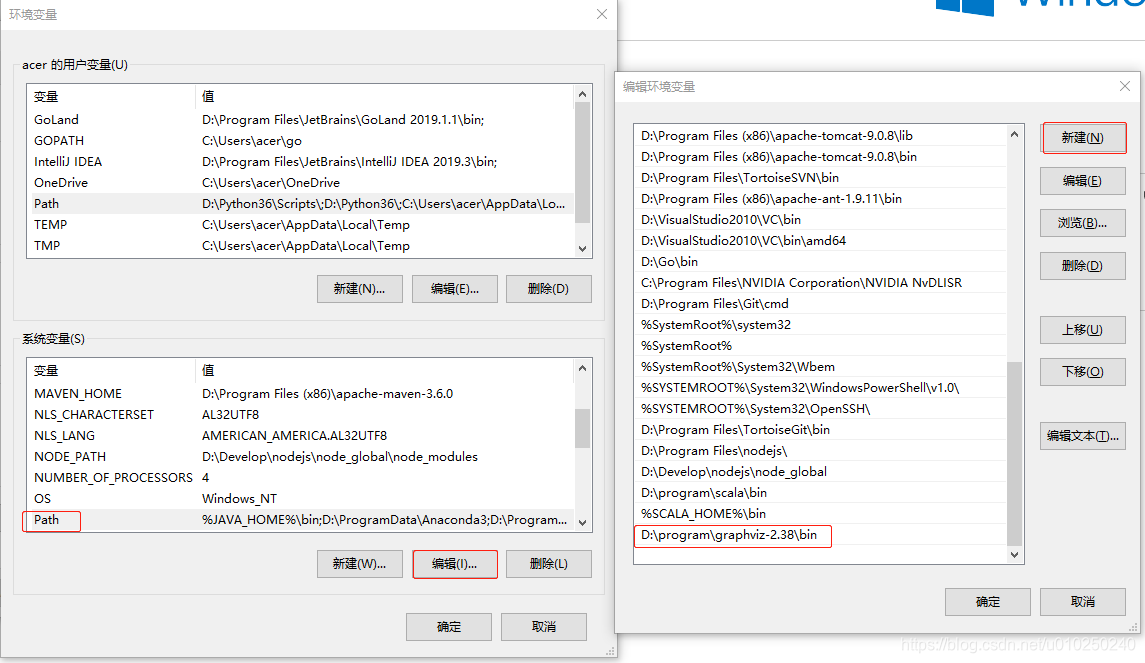

安装到本地（我的路径是：D:\program\graphviz-2.38\bin），按照自己电脑的安装路径配置环境变量：
先添加用户变量：

再添加系统变量：

（2）验证是否安装成功

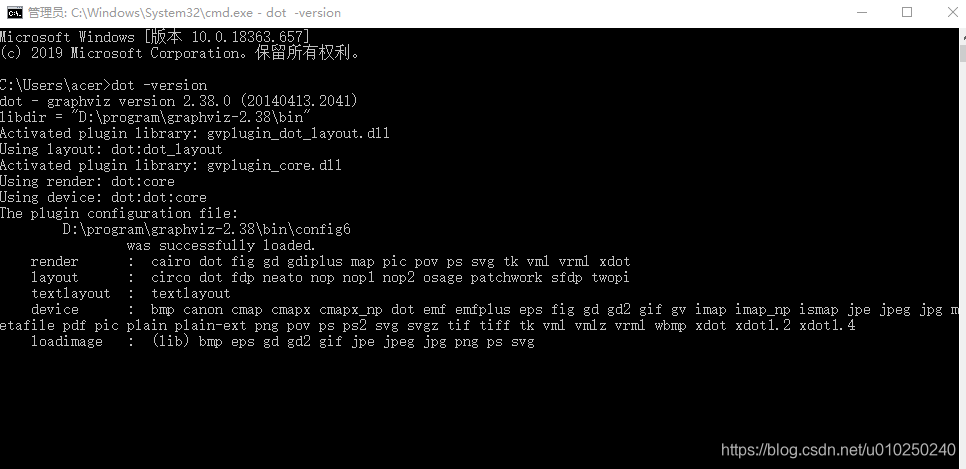

cmd黑窗口下输入：dot -version
如果出现下图表示安装完成：

3. IDEA中安装PlanUML插件

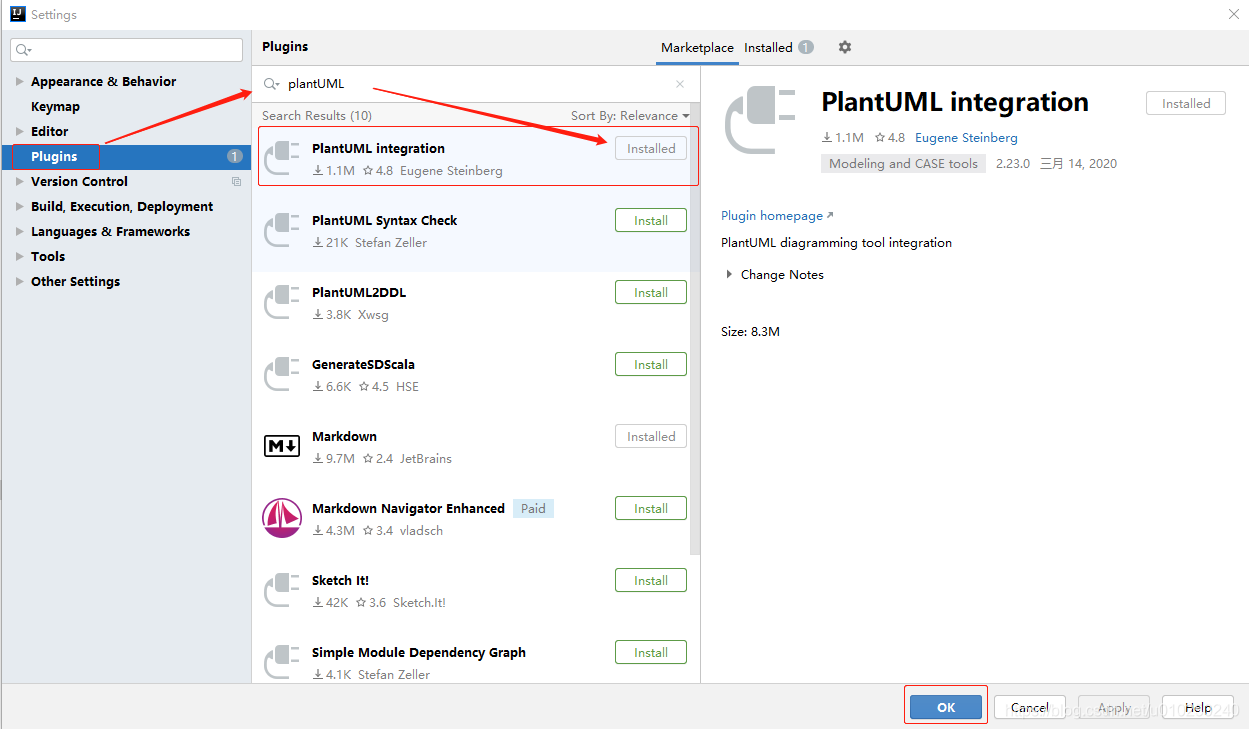

IDEA菜单栏：File->Settings，Plugins中搜索plantUML并安装插件：

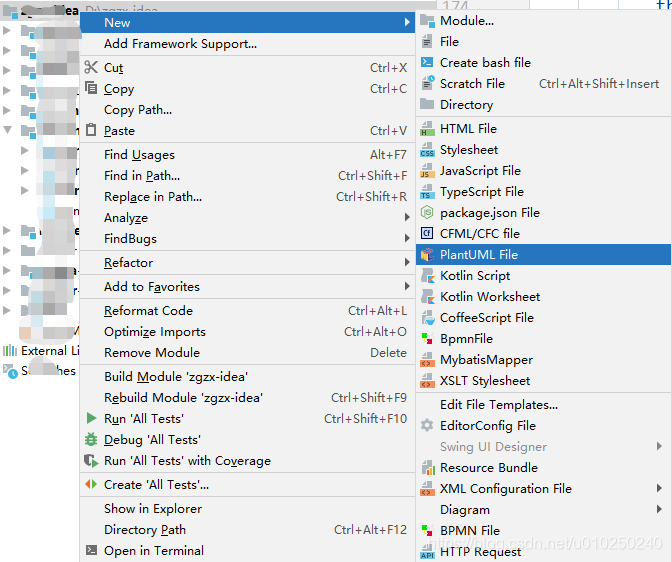

工程右键new->PlantUML新建UML图：

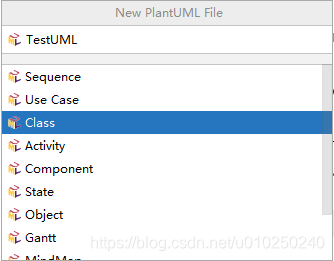

新建一个类图：

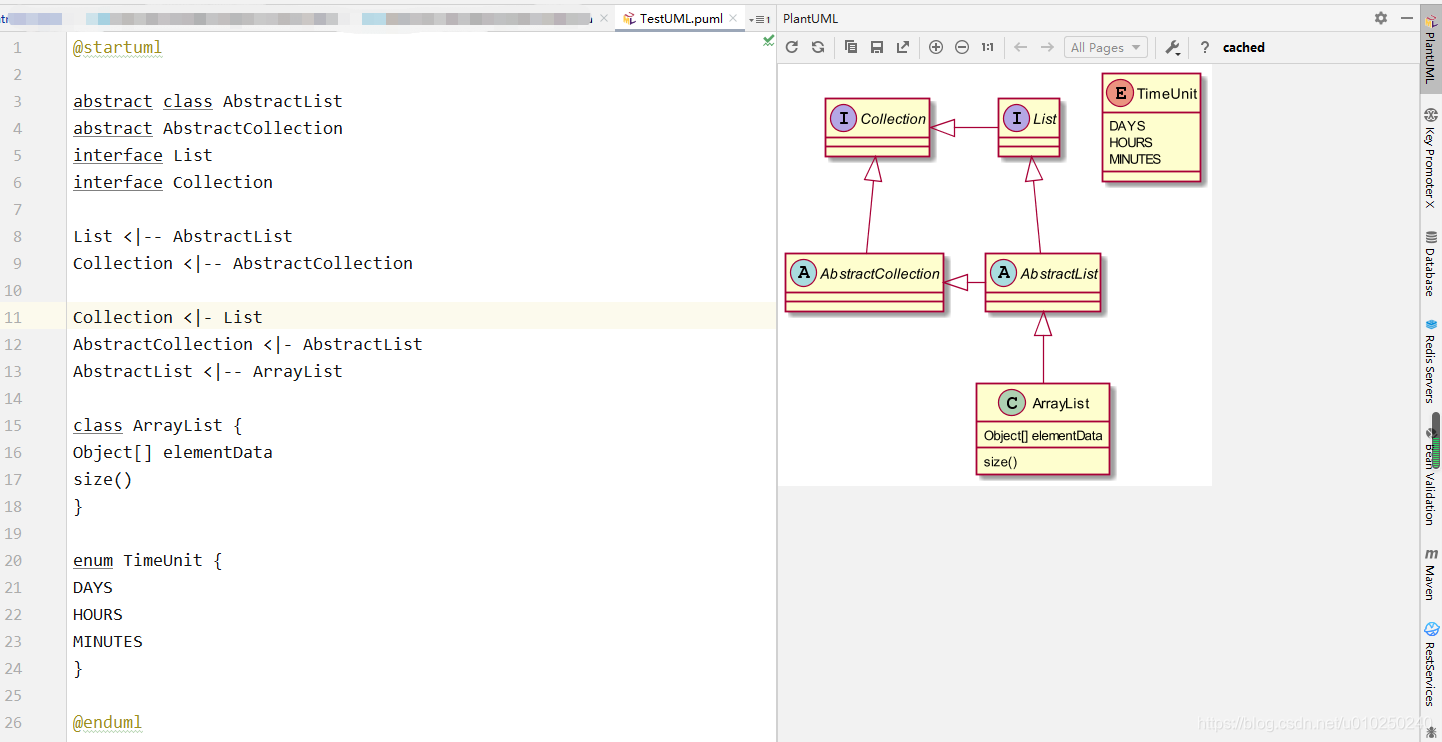

新建好后它会为我们自动创建一个demo：

到此PlantUML在Eclipse和IDEA这两款开发工具中的插件就安装完成了。

4. 在线制作UML

planUML官网也提供了在线制作UML的方式：http://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000

另：
画UML图的工具还有StartUML、PowerDesigner，不过他们都不是免费的，需要安装客户端的方式使用，也没有PlantUML使用命令的方式方便快捷。

---

搞起来吧~
