RDMA实现方案

概述

RDMA技术最早在IB（Infiniband ）网络上实现，技术相对先进，但是部署成本高昂，且业内只有Mellanox和 Intel 供应商提供全套的网络技术解决方案，搭载的上层应用局限在HPC（高性能计算）领域。

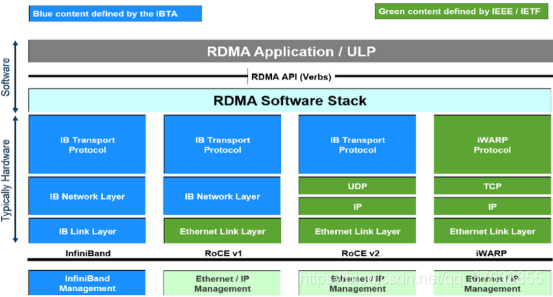

后来，业界厂商为了降低成本把RDMA技术移植到传统以太网上，从而有力地推动了RDMA 技术普及。在传统以太网上，根据协议栈兼容性的差异，具体分为iWARP和RoCE两种技术，而RoCE又包括 RoCEv1 和 RoCEv2 两个版本，具体每种RDMA的实现技术的协议栈结构如图1所示。

图1：

InfiniBand

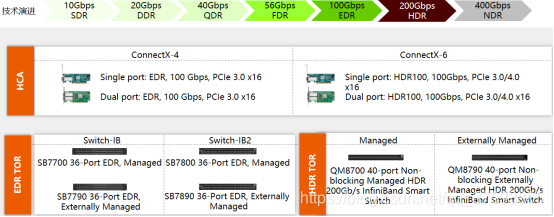

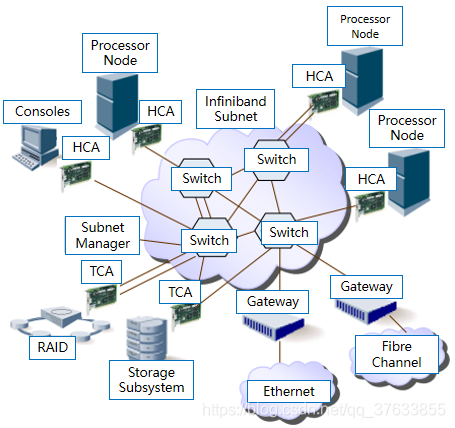

作为最早实现RDMA的网络技术，IB（InfiniBand）网络凭借着从硬件到软件的全栈全场景的技术集成，可以天然支持RDMA技术，不过因为要用到专业的硬件设备（IB网络主流设备如图2所示。）所以在部署时需要承担比较高的成本。IB网络架构具体如图3所示，核心组件如下：

1.Host Channel Adapters (HCA)：IB连接的设备终结点，提供传输功能和Verb接口（Verbs这个词不好直译，大致可以理解为访问RDMA硬件的“一组标准动作”。 每一个Verb可以理解为一个具体的Function。）；

2.Target Channel Adapters (TCA)：HCA的子集，基本上用于存储平面数据交互；

3.Switches：在相同的子网中转发IB报文；

4.Routers/Gateway：在不同的子网中转发IB报文；

5.Subnet Manager：网络管理器，全局调度和统筹管理，负责前期数据路径规划以及流表下发。

图2：

图3：

ROCE v1

2010年4月，IBTA（infiniband trade association)发布了RoCE技术标准，此标准是作为Infiniband Architecture Specification的附加件发布的，所以也可称之为IBoE（InfiniBand over Ethernet）。如图1所示，RoCEv1标准是在以太链路层之上用IB网络层代替了TCP/IP网络层，所以这种技术并不支持IP路由功能。RoCE V1协议数据在以太层typeID字段值是0x8915。具体封装如图4所示。

在RoCEv1中，infiniband的链路层协议头被去掉，用来表示地址的GUID被转换成以太网的MAC。RoCE依赖于无损的以太网传输，这要求传统以太网知识PFC以及ECN技术支撑，势必会给以太网的部署带来成本和管理上的开销。

PFC(Priority Flow Control)技术必须依靠二层的QoS支持。比如，接收端在buffer池超过阈值时会向发送方发出pause帧，发送方链路层在收到pause帧后，自动降低发送速率。这一工作流程，意味着整个传输链路上的所有通信节点包括end、switch、router，都必须全部支持L2 QoS功能，否则链路上的PFC就不能在拥塞控制层面发挥有效作用。鉴于RoCEv1现在很少使用，所以封装不详细展开，在下文RoCEv2板块会详细讲解针对RoCEv1基础上做出的改进。

图4：

ROCE v2

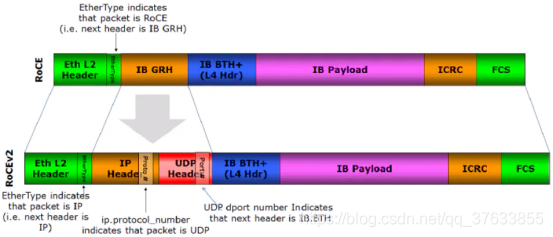

因RoCEv1的数据帧不带IP头部，所以只能在同一网段内通信，无法实现IP路由功能。为了解决此问题，IBTA（infiniband trade association)于2014年提出了RoCE V2标准——扩展了RoCEv1，将GRH(Global Routing Header)换成UDP header +IP header，扩展后的帧结构如图5所示。

RoCEv2 的协议栈包括IB传输层、TCP/UDP、IP 和 Ethernet，其中后面三层都使用了 TCP/IP 中相应层次的封装格式（遵循传统封装标准）。UDP 包头中，目的端口号为4791即代表是 RoCEv2 帧。IB BTH （InfiniBand Base Transport Header）定义了IB传输层的相应头部字段。IB-Payload 代表消息负载。ICRC 和 FCS 分别对应冗余检测和帧校验。

IB BTH 的具体封装如图6所示，其中每个字段的含义如下：
Opcode 用于表明该包的 type 或 IB payload 中更高层的协议类型；

S 是 Solicited Event 的缩写，表明回应者应该产生一个事件；

M 是 MigReq 的缩写，一般用于迁移状态；

Pad 表明有多少补齐字节被填充到 IB payload 中；

TVer 即 Transport Header Version，表明该数据包的版本号；

Partition Key 用来表征与本 packet 关联的逻辑内存分区；

rsvd 为保留字段；

Destination QP 表明目的端 Queue Pair 序号；

A 是 Acknowledge Request，表示该 packet 的应答可由响应者调度；

PSN 是 Packet Sequence Number，用来检测丢失或重复的数据包。

图5：

图6：

iWARP

RDMA over TCP(iWARP)协议，支持在标准以太网基础设施(交换机)上使用RDMA。但必须要求网卡支持iWARP(可以实现CPU卸载)，否则所有iWARP堆栈都需要在软件中模拟实现，会导致丧失大部分RDMA的性能优势。达不到优化网络效率的目的。

iWARP并没有指定底层物理层信息，能够工作在任何使用TCP/IP协议栈的上层。所以兼容性较强（iWARP允许很多传输类型来共享相同的物理连接，如网络、I/O、文件系统、块存储和处理器之间的消息通讯）。

iWARP vs RoCE

作为RDMA迁移到传统以太网上衍生出来的两种技术——RoCE和iWARP，一个是基于无连接协议UDP，一个是基于面向连接的协议(如TCP)。

RoCEv1的通信只能局限在一个二层广播域之内，而RoCEv2和iWARP都可支持三层路由。相比RoCE，在大型组网的情况下，iWARP的大量TCP连接会消耗大量的额外内存资源，对系统规格要求更高。另外，在对流量的兼容层面上来讲RoCE支持组播，而iWARP还没有相关的标准定义。
