引言

假设我们经营一家网络电台，需要向订阅用户发送多媒体信息。如果有 1000 名用户，则需要向 1000 名用户发送数据；如果有10000名用户，则需要向10000名用户发送数据。此时，如果基于 TCP 提供服务，则需要维护1000个或10000个套接字连接，即使使用UDP套接字提供服务，也需要1000次或10000次数据传输。像这样，向大量客户端发送相同数据时，也会对服务器端和网络流量产生负面影响。该如何解决这一问题呢？

这时就可以考虑使用多播的数据传输方式解决该问题。

一多播

多播(Multicast，也被译为组播)，它是一种一对多的通信方式。与单播相比，多播可以大大节约网络资源。

多播（Multicast）方式的数据传输时基于UDP协议完成的。因此，与UDP服务器端/客户端的实现方式非常接近。区别在于，UDP数据传输以单一目标进行，而多播数据同时传递到加入（注册）特定组（称为多播组）的大量主机。换言之，采用多播方式时，可以同时向多个主机传递数据。

1.1 多播的数据传输方式及流量方面的特点

多播的数据传输特点

多播服务器端针对特定多播组，只发送一次数据。一个多播组里面有多个主机。
即使只发送一次数据，但该组内的所有客户端都能接收到数据。
多播组数可在IP地址范围内任意增加。
加入特定多播组即可接收发往该多播组的数据。

多播组是D类IP地址（224.0.0.0 ~ 239.255.255.255），“加入多播组” 可以理解为通过程序完成如下声明：

“在D类IP地址中，我希望接收发往目标 239.234.218.234 的多播数据。”

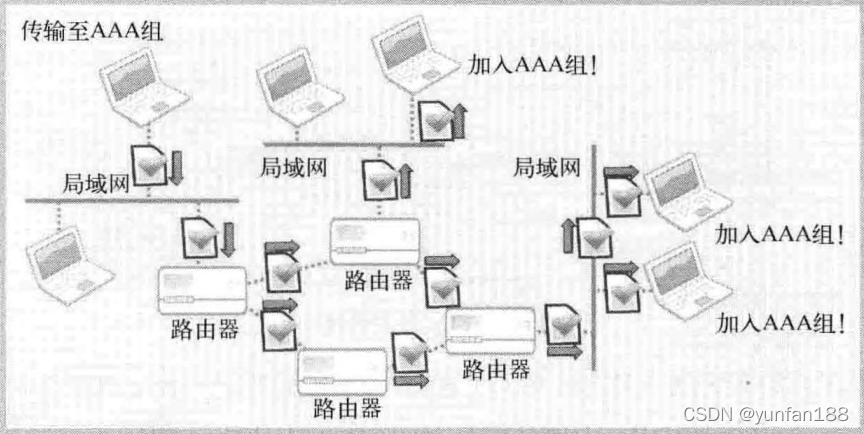

多播是基于UDP协议完成的，也就是说，多播数据包的格式与UDP数据包相同。只是与一般UDP数据包不同，向网络传递一个多播数据包时，路由器将复制该数据包并传递到多个主机。多播需要借助路由器完成，如下图 1 所示。

上图1表示传输至AAA组的多播数据包借助路由器传递到加入AAA组的所有主机的过程。

“但这种方式不利于网络流量啊！”

在本文引言部分讲过：“像这样，向大量客户端发送相同数据时，也会对服务器端和网络流量产生负面影响。可以使用多播技术解决该问题。”

只看上图1，各位也许会认为则不利于网络流浪，因为路由器频繁复制同一数据包。但请从另一方面考虑：

“不会向同一区域发送多个相同数据包。”

《知识补充》多播路由器

在互联网范围内的多播传输要靠路由器来实现，这些路由器必须增加一些能够识别多播数据报的软件。能够运行多播协议的路由器称为多播路由器（Multicast router）。多播路由器当然也可以转发普通的单播 IP 数据报。

若通过 TCP 和 UDP 向1000个主机发送文件，则共需要传递1000次。即便将10台主机合为一个网络，使99%的传输路径相同的情况下也是如此。但此时若使用多播方式传输文件，则只需发送一次。这时由1000台主机构成的网络中的路由器负责复制文件并传递到主机。就因为这种特性，多播主要用于 “多媒体数据的实时传输”。

另外，虽然理论上可以完成多播通信，但不少路由器并不支持多播，或即便支持也因网络拥堵问题故意阻断多播。因此，为了在不支持多播的路由器中完成多播通信，也会使用隧道（Tunneling）技术（这并非多播程序开发人员需要考虑的问题）。我们只讨论在支持多播通信的环境下的网络编程方法。

【多播相关博文参考链接】

IP多播（组播）

1.2 路由（Routing）和 TTL（Time toLive，生存时间）以及加入组的方法

接下来讨论多播相关网络编程方法。为了传递多播数据包，必须设置 TTL。TTL 是 Time to Live 的简写，是决定 “数据包传递距离” 的主要因素。TTL 用整数表示，并且每经过一个路由器就减1。当 TTL 的值变为 0 时，该数据包无法继续被传递，只能丢弃。因此，TTL 的值设置过大将影响网络流量。当然，设置过小也会无法传递到目标，需要引起注意。

接下来给出 TTL 设置方法。程序中的 TTL 设置是通过套接字（socket）可选项完成的。与设置 TTL 相关的协议层为IP层 IPPROTO_IP，选项名为 IP_MULTICAST_TTL。因此，可以通过如下代码把 TTL 设置为 64。

int send_sock;
int time_live = 64;
......
send_sock = socket(PF_INET, SOCK_STREAM, 0);
setsockopt(send_sock, IPPROTO_IP, IP_MULTICAST_TTL, &time_live, sizeof(time_live));
......

另外，加入多播组也通过设置套接字可选项完成。加入多播组相关的协议层为网络层 IPPROTO_IP，选项名为 IP_ADD_MEMBERSHIP。可通过如下代码加入多播组。

int recv_sock;
struct ip_mreq join_adr;
......
recv_sock = socket(PF_INET, SOCK_STREAM, 0);
......
join_adr.imr_multiaddr.s_addr = inet_addr("多播组IP地址字符串");
join_adr.imr_interface.s_addr = inet_addr("加入多播组的主机IP地址字符串");
setsockopt(recv_sock, IPPROTO_IP, IP_ADD_MEMBERSHIP, &join_adr, sizeof(join_adr));
......

上述代码只给出了与 setsockopt 函数相关的部分，详细内容将在下文的示例中给出。

ip_mreq 结构体，该结构体的定义如下：

struct ip_mreq
{
    struct in_addr imr_multiaddr;  //存放首多播组的IP地址
    struct in_addr imr_interface;  //存放加入多播组的主机IP地址，也可使用 INADDR_ANY
};

//in_addr 结构体定义
struct in_addr
{
    in_addr_t    s_addr;    //用来存放32位IPv4地址
};

1.3 实现基于多播通信方式的 Sender 和 Receiver 程序

多播通信中用 “发送者”（以下称为Sender）和 “接收者”（以下称为Receiver）替代服务器端和客户端。顾名思义，此处的 Sender 是多播数据的发送主体，Receiver 是加入多播组的数据接收主体。

编程实例：下面讨论多播网络编程的示例，该示例的运行场景如下。

Sender：向 AAA 多播组广播（Broadcasting）文件中保存的新闻信息。
Receiver：接收传递到 AAA 组的新闻信息。

接下来先给出 Sender端的代码。Sender 比 Receiver 简单，因为 Receiver 需要经过加入多播组的过程，而 Sender 只需创建UDP套接字，并向多播地址发送数据即可。

多播通信发送者程序：multicast_sender.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <sys/socket.h>

#define TTL      64
#define BUF_SIZE 1024
void error_handling(char *message);

int main(int argc, char *argv[])
{
    int send_sock;
    struct sockaddr_in mul_adr;     //声明一个多播组网络地址结构体变量
    int time_live = TTL;
    FILE *fp;
    char buf[BUF_SIZE] = {0};

    if(argc != 3){
        printf("Usage: %s <GroupIP> <Port>\n", argv[0]);
        exit(1);
    }

    //初始化多播组网络地址结构体变量
    send_sock = socket(PF_INET, SOCK_DGRAM, 0);    //创建UDP套接字
    memset(&mul_adr, 0, sizeof(mul_adr));
    mul_adr.sin_family = AF_INET;
    mul_adr.sin_addr.s_addr = inet_addr(argv[1]);  //多播组IP地址
    mul_adr.sin_port = htons(atoi(argv[2]));       //多播组端口号

    //TTL设置
    setsockopt(send_sock, IPPROTO_IP, IP_MULTICAST_TTL, &time_live, sizeof(time_live));

    if((fp=fopen("news.txt", "r")) == NULL)
        error_handling("fopen() error!");

    while(!feof(fp))                //将news.txt文件内容广播出去
    {
        fgets(buf, BUF_SIZE, fp);   //按行读取文件内容到buf数组中
        sendto(send_sock, buf, strlen(buf), 0, (struct sockaddr*)&mul_adr, sizeof(mul_adr));
        sleep(2);                   //暂停2秒
    }
    fclose(fp);
    close(send_sock);
    return 0;
}

void error_handling(char *message)
{
    fputs(message, stderr);
    fputc('\n', stderr);
    exit(1);
}

代码说明

第26行：多播数据通信是基于UDP协议实现的，因此需要创建UDP套接字。
第27~30行：设置传输数据的目标网络地址信息。重要的是，必须将IP地址设置为多播地址。
第33行：指定套接字 TTL 信息，这是 Sender 中的必要过程。
第38~43行：实际传输数据的代码区域。基于UDP套接字传输数据，因此需要利用 sendto 函数。另外，第42行的 sleep 函数调用主要是为了给传输数据提供一定的时间间隔而条件的，没有其他特殊意义。

从上述代码中可以看到，Sender 与普通的UDP套接字程序相比差别不大。但多播 Receiver 则有些不同。为了接收传向任意多播地址的数据，需要经过加入多播组的过程。除此之外，Receiver 同样与UDP套接字程序差不多。接下来给出与上述示例结合使用的 Receiver 程序。

多播通信接受者程序：multicast_receiver.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <sys/socket.h>

#define BUF_SIZE 1024
void error_handling(char *message);

int main(int argc, char *argv[])
{
    int recv_sock;
    int str_len;
    char buf[BUF_SIZE] = {0};
    struct sockaddr_in adr;    //声明主机网络地址结构体变量
    struct ip_mreq join_adr;   //声明加入多播组的结构体变量

    if(argc != 3){
        printf("Usage: %s <GroupIP> <Port>\n", argv[0]);
        exit(1);
    }

    recv_sock = socket(PF_INET, SOCK_DGRAM, 0);
    memset(&adr, 0, sizeof(adr));
    adr.sin_family = AF_INET;
    adr.sin_addr.s_addr = htonl(INADDR_ANY);
    adr.sin_port = htons(atoi(argv[2]));

    if(bind(recv_sock, (struct sockaddr*)&adr, sizeof(adr)) == -1)
        error_handling("bind() error!");

    //初始化ip_mreq结构体变量join_adr
    join_adr.imr_multiaddr.s_addr = inet_addr(argv[1]);  //初始化多播组IP地址
    join_adr.imr_interface.s_addr = htonl(INADDR_ANY);   //初始化待加入多播组主机的IP地址

    setsockopt(recv_sock, IPPROTO_IP, IP_ADD_MEMBERSHIP, &join_adr, sizeof(join_adr));

    while(1)
    {
        str_len = recvfrom(recv_sock, buf, BUF_SIZE-1, 0, NULL, NULL);
        if(str_len < 0)
            break;
        buf[str_len] = '\0';
        fputs(buf, stdout);
    }
    close(recv_sock);
    return 0;
}

void error_handling(char *message)
{
    fputs(message, stderr);
    fputc('\n', stderr);
    exit(1);
}

代码说明

第34、35行：初始化 ip_mreg 结构体变量 join_adr。第34行初始化多播组IP地址，第27行初始化待加入多播组主机的IP地址。利用常数 INADDR_ANY 分配主机的IP地址，可以自动获取本地主机IP地址，这是一种十分便捷的方式。
第37行：利用套接字可选项 IP_ADD_MEMBERSHIP 将主机加入多播组。至此完成了接收第34行指定的多播组数据的所有准备工作。
第41行：通过调用 recvfrom 函数接收多播数据。如果不需要知道传输数据的主机地址信息，可以向 recvfrom 函数的第5个参数和第6个参数都传递 NULL。

运行结果

多播通信发送者：multicast_sender.c

$ gcc multicast_sender.c -o sender
$ ./sender
Usage: ./sender <GroupIP> <Port>
$ ./sender 224.1.1.2 9190

多播通信接收者：multicast_receiver.c

$ gcc multicast_receiver.c -o receriver
$ ./receriver
Usage: ./receriver <GroupIP> <Port>
$ ./receriver 224.1.1.2 9190
11111111111111111
22222222222222222
33333333333333333
44444444444444444

程序说明

Sender 和 Receiver 程序之间的端口号应保持一致。程序运行先后顺序并不重要，因为不像TCP套接字在连接状态下收发数据。只是因为多播数据广播的范畴，如果延迟运行Receiver，则无法接收之前传输的多播数据，因此建议先运行 Receiver程序，再运行 Sender程序，这样运行结果会符合我们的预期。

《知识补充》MBone（Multicast Backbone，多播主干网）

多播是基于 MBone 这个虚拟网络工作的。各位或许对虚拟网络感到陌生，但可将其理解为 “通过网络中的特殊协议工作的软件概念上的网络”。也就是说，MBone 并非可以触及的物理网络。它是以物理网络为基础，通过软件方法实现的多播通信必备虚拟网络。用于多播通信的虚拟网络的研究目前仍在进行，这与多播应用程序的编写属于不同领域。

二广播

广播（Broadcast）是指 “一次性向多个主机发送相同的数据” 这一点上与多播类似，但传输数据的范围有区别。多播即使在跨越不同网络的情况下，只要加入多播组就能接收数据。相反，广播只能向同一网络中的主机传输数据。这是二者之间的区别所在。

2.1 广播的理解及实现方法

广播是向同一网络中的所有主机传输数据的方式。与多播相同，广播通信也是基于UDP协议实现的。根据传输数据时使用的IP地址的形式，广播分为如下两种。

直接广播（Directed Broadcast）
本地广播（Local Broadcast）

二者在代码实现上的差别主要在于 IP 地址。直接广播的 IP 地址中除了网络地址外，其余主机地址全部设置为 1。例如，希望向网络地址 192.12.34.0 中的所有主机传输数据时，可以向 192.12.34.255 传输。换言之，可以采用直接广播的方式向特定区域内所有主机传输数据。

反之，本地广播中使用的 IP 地址限定为 255.255.255.255。例如，192.32.24.0 网络中的主机向 255.255.255.255 传输数据时，数据将传递到 192.32.24.0 网络中的所有主机。

那么，应当如何实现 Sender 和 Receiver 呢？实际上，如果不仔细观察广播示例中使用的 IP 地址，则很难与 UDP 示例进行区分。也就是说，数据通信中使用的 IP 地址是与 UDP 示例的唯一区别。默认生成的套接字会阻止广播，因此，只需通过如下代码更改默认设置。

int send_sock;
int bcast = 1;    //对变量进行初始化以将SO_BROADCAST可选项信息改为1
. . . .
send_sock = socket(PF_INET, SOCK_DGRAM, 0);
. . . .
setsockopt(send_sock, SOL_SOCKET, SO_BROADCAST, &bcast, sizeof(bcast));
. . . .

调用 setsockopt 函数，将 SO_BROADCAST 可选项设置为 bcast 变量中的值 1。则意味着可以进行数据广播传输。当然，上述套接字选项只需在 Sender 中更改，Receiver 的实现不需要该过程。

2.2 实现基于广播通信方式的 Sender 和 Receiver 程序

编程实例：下面实现基于广播的 Sender 和 Receiver。为了与多播示例进行对比，将之前的 multicast_sender.c 和 multicast_receiver.c 程序改为广播的示例。

广播通信发送者程序：broadcast_sender.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <sys/socket.h>

#define BUF_SIZE 1024
void error_handling(char *message);

int main(int argc, char *argv[])
{
    int send_sock;
    struct sockaddr_in broad_adr;
    FILE *fp;
    char buf[BUF_SIZE] = {0};

    if(argc != 3){
        printf("Usage: %s <Broadcast IP> <Port>\n", argv[0]);
        exit(1);
    }

    send_sock = socket(PF_INET, SOCK_DGRAM, 0);
    memset(&broad_adr, 0, sizeof(broad_adr));
    broad_adr.sin_family = AF_INET;
    broad_adr.sin_addr.s_addr = inet_addr(argv[1]);
    broad_adr.sin_port = htons(atoi(argv[2]));

    int bcast = 1;
    setsockopt(send_sock, SOL_SOCKET, SO_BROADCAST, &bcast, sizeof(bcast));

    if((fp = fopen("news.txt", "r")) == NULL)
        error_handling("fopen() error!");

    while(!feof(fp))
    {
        fgets(buf, BUF_SIZE, fp);
        sendto(send_sock, buf, strlen(buf), 0, (struct sockaddr*)&broad_adr,
            sizeof(broad_adr));
        sleep(2);
    }
    close(send_sock);
    return 0;
}

void error_handling(char *message)
{
    fputs(message, stderr);
    fputc('\n', stderr);
    exit(1);
}

【代码说明】

第29~30行：使用 setsockopt 函数设置 UDP 套接字的 SO_BROADCAST 选项，使其能够发送广播数据。

广播通信接收者程序：broadcast_receiver.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <sys/socket.h>

#define BUF_SIZE 1024
void error_handling(char *message);

int main(int argc, char *argv[])
{
    int recv_sock;
    struct sockaddr_in adr;
    int str_len;
    char buf[BUF_SIZE] = {0};

    if(argc != 2){
        printf("Usage: %s <Port>\n", argv[0]);
        exit(1);
    }

    recv_sock = socket(PF_INET, SOCK_DGRAM, 0);
    memset(&adr, 0, sizeof(adr));
    adr.sin_family = AF_INET;
    adr.sin_addr.s_addr = htonl(INADDR_ANY);
    adr.sin_port = htons(atoi(argv[1]));

    if(bind(recv_sock, (struct sockaddr*)&adr, sizeof(adr)) == -1)
        error_handling("bind error!");

    while(1)
    {
        str_len = recvfrom(recv_sock, buf, BUF_SIZE-1, 0, NULL, NULL);
        if(str_len < 0)
            break;
        buf[str_len] = '\0';
        fputs(buf, stdout);
    }
    close(recv_sock);
    return 0;
}


void error_handling(char *message)
{
    fputs(message, stderr);
    fputc('\n', stderr);
    exit(1);
}

下面给出上述广播通信示例的运行结果，我给出的是本地广播的运行结果，有条件的话，可以进一步验证直接广播的运行结果。建议先运行接受者程序 Receiver，然后再运行发送者程序 Sender。

运行结果

广播通信发送者：broadcast_sender.c

$ gcc broadcast_sender.c -o sender
$ ./sender 255.255.255.255 9190

广播通信接收者：broadcast_receiver.c

$ gcc broadcast_receiver.c -o receiver
$ ./receiver 9190
11111111111111111
22222222222222222
33333333333333333
44444444444444444

三习题

1、TTL的含义是什么？请从路由器的角度说明较大的TTL值与较小的TTL值之间的区别及问题。

答：TTL（Time to Live，生存时间），它的含义是一个 IP 数据报（或者叫IP分组）在网络中的存在时间，用整数表示，并且每经过一个路由器就减1，直到 TTL 变为0时，该IP数据报无法继续被传递和转发，最后作丢弃处理。如果 TTL 的值设置过大，会对网络流量造成不良影响；如果 TTL 的值设置过小，有可能导致IP数据报无法到达目的地。
