地图小常识 - 坐标系d

WGS-84坐标系

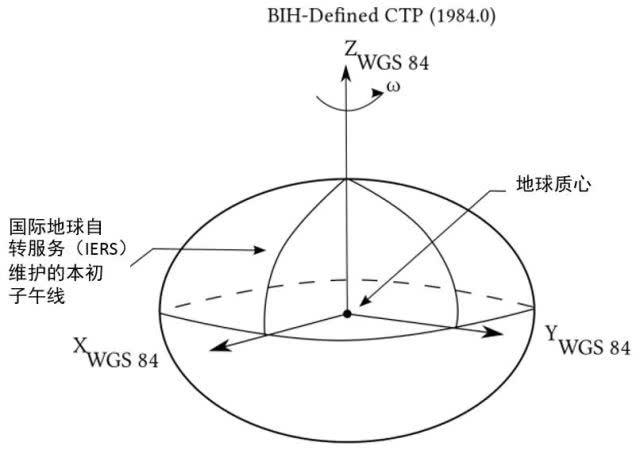

（World Geodetic System一1984 Coordinate System）是一种国际上采用的地心坐标系。坐标原点为地球质心，其地心空间直角坐标系的Z轴指向BIH （国际时间服务机构）1984.0定义的协议地球极（CTP）方向，X轴指向BIH 1984.0的零子午面和CTP赤道的交点，Y轴与Z轴、X轴垂直构成右手坐标系，称为1984年世界大地坐标系统。

如下图所示:



GCJ-02

​
是由中国国家测绘局（G表示Guojia国家，C表示Cehui测绘，J表示Ju局）制订的地理信息系统的坐标系统。

它是一种对经纬度数据的加密算法，即加入随机的偏差。

国内出版的各种地图系统（包括电子形式），必须至少采用GCJ-02对地理位置进行首次加密。

Web 墨卡托坐标系

Web 墨卡托坐标系也被称为 Google Web 墨卡托、球面墨卡托、WGS 84 Web 墨卡托和伪墨卡托。它是 web 地图和在线服务的事实标准。借助此坐标系，将使用基于球体的墨卡托投影版本对 WGS 84 基准面上定义的测地坐标进行投影，就好像它们是在球体上定义的一样。球体半径等于 WGS 1984 长半轴的长度，即 6378137.0 米。因此，将椭圆体上的测地坐标与球面方程相结合会导致坐标系无法在所有方向上保持比例因子。因此，Web 墨卡托坐标系并不等角，除了远离赤道的巨大面积和距离畸变之外，它也不会将恒向线投影为直线。

有两种用于仿真 Web 服务所用墨卡托投影的方法。如果墨卡托实现支持椭球体（椭圆体），则投影坐标系必须以基于球体的地理坐标系为基础。这要求必须使用球体方程。墨卡托辅助球体的实现仅具有球体方程。此外，如果地理坐标系是基于椭圆体的，它还具有一个投影参数，用于标识球体半径所使用的内容。默认值为零 (0) 时，将使用长半轴。

墨卡托投影是一种等角圆柱地图投影，最初创建该投影用于精确显示罗盘方位，为海上航行提供保障。此投影的另一功能是能够以最小比例精确而清晰地定义所有局部形状。

它由 Gerardus Mercator 于 1569 年提出。投影的 Web 墨卡托变体是 web 地图和在线服务的事实标准。它适用于 ArcGIS Pro 1.0 及更高版本以及 ArcGIS Desktop 8.0 及更高版本。

火星坐标系统

是一种国家保密插件，也叫做加密插件或者加偏或者SM模组，其实就是对真实坐标系统进行人为的加偏处理，按照特殊的算法，将真实的坐标加密成虚假的坐标，而这个加偏并不是线性的加偏，所以各地的偏移情况都会有所不同。而加密后的坐标也常被人称为火星坐标系统。

百度坐标系

BD09：为百度坐标系，在GCJ02坐标系基础上再次加密。其中bd09ll表示百度经纬度坐标，bd09mc表示百度墨卡托米制坐标。
