S7-200 SMART PLC 如何使用SD卡升级CPU固件版本

• S7-200 SMART CPU 支持商用MicroSD卡（支持容量为4G，8G，16G；2G和 32G容量不支持 ）：可用于程序传输，CPU固件更新，恢复 CPU 出厂设置。
• 存储卡需要采用FAT32文件系统格式。
• 插入或者拔出SD卡必须在CPU断电或者停止状态下才能操作。
• 恢复出厂设置不会更改CPU的固件版本，CPU 固件版本将保持为恢复出厂设置操作之前的固件版本。

详细操作

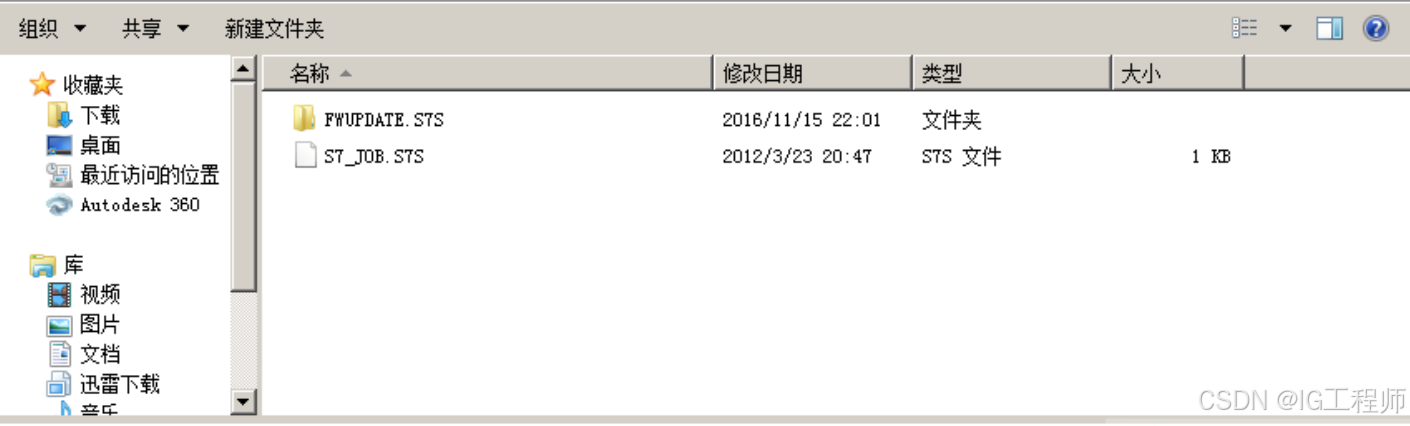

  1.去西门子官网下载SMART的固件版本，然后存在SD卡的根目录下

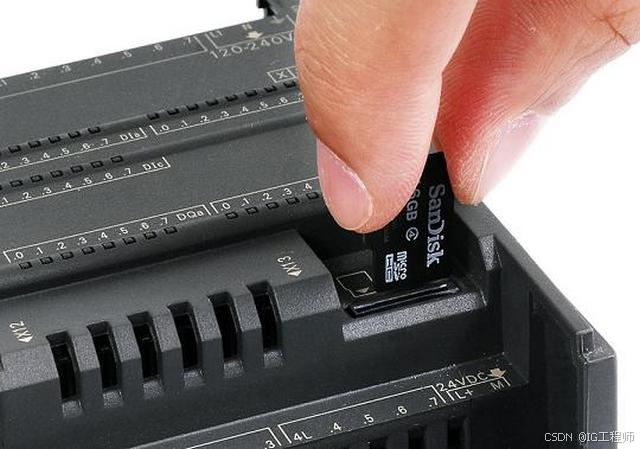

  2.在 CPU 断电状态下将包含固件文件的存储卡插入 CPU ；

  3.给 CPU 上电，CPU 会自动识别存储卡为固件更新卡并且自动更新 CPU 固件。更新过程中RUN 指示灯和 STOP 指示灯以 2 HZ 的频率交替点亮。

  4.当 CPU 只有 STOP 灯开始闪烁，表示“固件更新”操作成功，从 CPU 上取下存储卡。

  5.给 CPU 重新上电，在 Micro/WIN SMART 中查看CPU固件版本
