MTK Preloader作用说明

preloader按照MTK的说法是MTK in-house developed loader，也就说是mtk内部开发的一个loader，那么单独编译preloader也是可以的，使用命令./mkproject_name n pl。

1. 启动流程

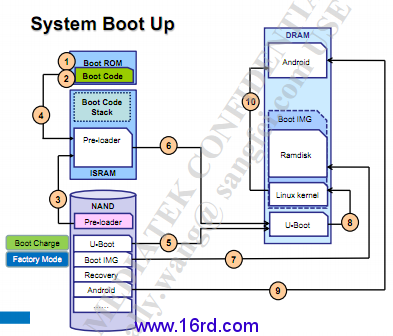

首先需要明确的是preloader、lk、kernel、android这些系统镜像文件是存储在NANDflash中的，然后每个mtk芯片都有个boot rom，在上电时刻，boot rom开始启动，bootrom加载preloader到内部的SRAM中，为什么是加载到内部的SRAM中，而不是外部RAM中呢，是因为这个时候外部RAM还没有被初始化好，preloader被加载完成之后，程序就从bootrom跳转到preloader处开始执行，preloader初始化好外部RAM之后，preloader将lk（或Uboot）加载外部RAM中，然后跳转到lk（或uboot）中去执行，lk（或uboot）紧接着就加载bootimage（包括kernel和ramdisk）到外部RAM中，然后去执行kernel部分。启动过程如图所示：



Preloader启动说明总结:

1)上电时,系统从Boot Rom开始启动,Boot Rom加载Preloader到内部RAM(外部RAM还没被初始化)

2)Preloader被加载完后,程序跳入内部SRAM的Preloader执行,此时Preloader做如下工作:

&nBSP;  初始化外部RAM -> 将lk(或uboot)加载到外部RAM中

3)程序调到外部RAM中,执行lk(或uboot)代码,而lk(或uboot)会加载bootimage(包括kernel和ramdisk)到外部RAM,然后执行kernel.

*ramdisk是启动系统文件,包含一些对于启动android的很重要的文件,比如内核启动完后,加载的第一个进程init,一些重要的配置文件等.总之它控制着整个android的启动。



2. 下载流程

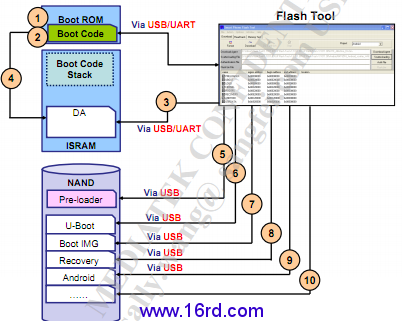

上面是启动流程，preloader除了具有启动功能之外，他还具有下载功能。首先还是需要明确的是mtk芯片都的有个bootrom，如果没有这个rom那么，那么程序是无法被下载到nandflash中的，然后此时的flash上是为空的，没有任何数据的。系统在上电之后它会检测是启动模式还是下载模式，如果是下载模式，它会初始化一个USB的串口，将preloader加载到内部的SRAM中，跳转到preloader中去执行，初始化好flash和外部RAM之后，依次将preloader、lk、kernel、android下载到nandflash中去。下载过程如图所示：
