NR 700M与2.6G

700M标准及频段分配情况

1,标准：

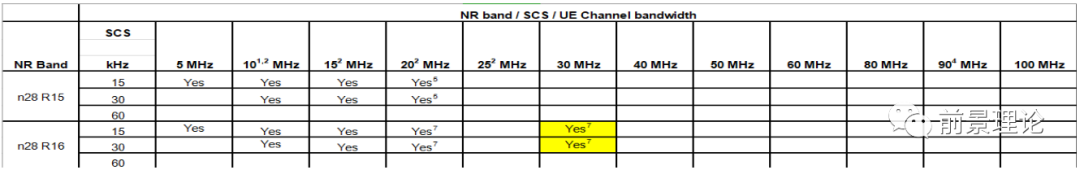

R15标准中，N28频段下最大20MHz带宽，R16标准新增最大支持30M带宽。

2,频谱使用现状

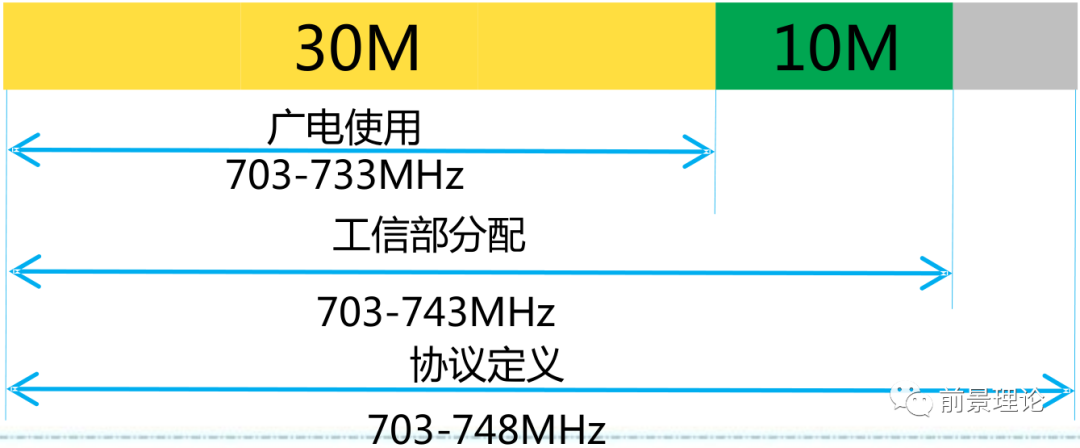

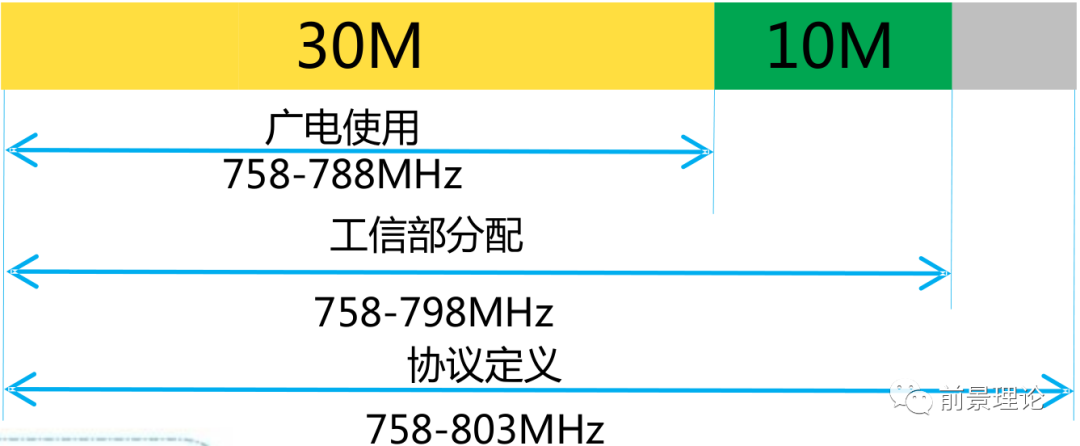

协议定义N28频段范围为上行703-748MHz，下行758-803MHz， 工信部分配协议定义的前40M用于无线通信，但当前广电占用N28前30M用于广播电视发送， 后续需要进行全网清频

LTE TDD/FDD差异

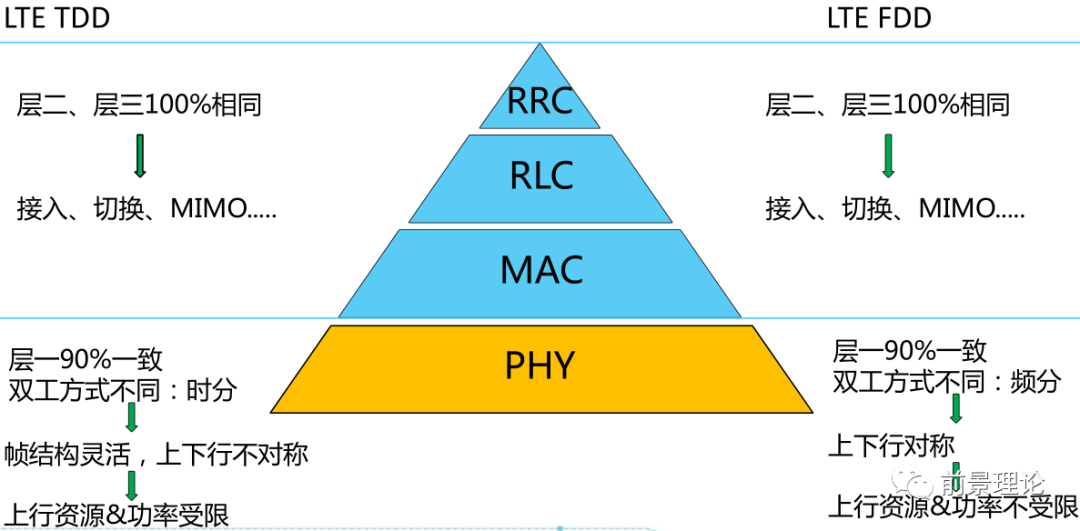

LTE中，TDD与FDD整体95%均相同，只有物理层有略微差异

NR 700M/2.6G帧结构差异

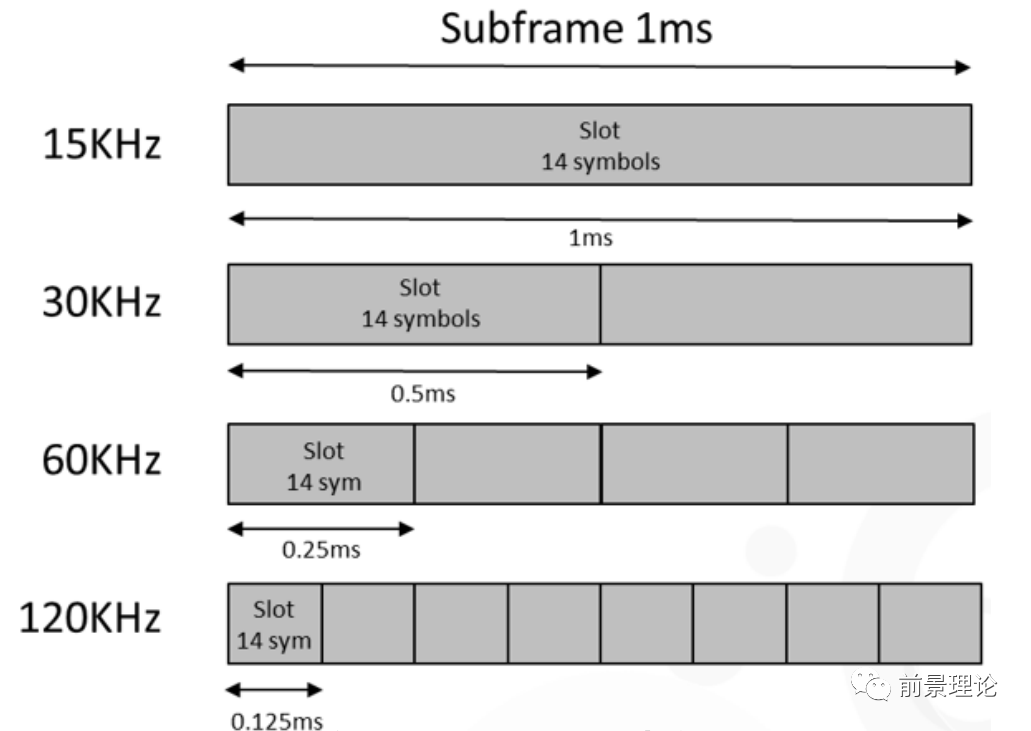

NR中，每个子帧的长度仍是1ms，但是每个slot的长度随着子载波间隔的不同

不论子载波间隔，每个slot里仍有14个符号

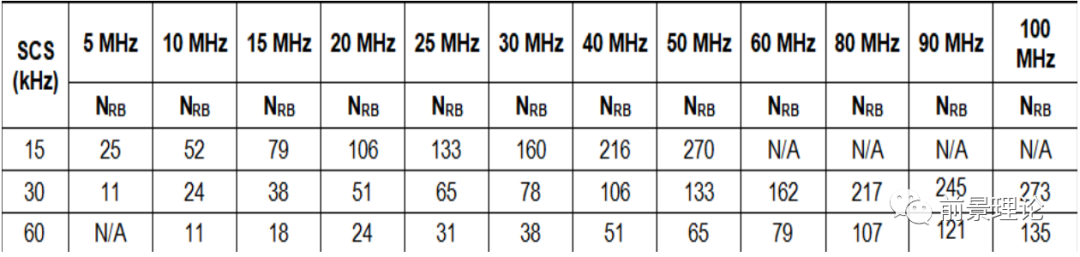

700M采用的15K子载波间隔，20M带宽下RB个数是106.

现网中，2.6G为了和LTE对齐，采用的是5ms单周期结构，上下行比为2:7，特殊时隙比为6:4:4.

700M由于是FDD制式，没有了特殊时隙，而700M的子载波间隔为15KHz，因此，700M帧结构为全上行、全下行帧， 每秒1000slot

• NR调度以slot为单位，因此700M满调度包数为1000包，而2.6G满调度为1600包

• 每个slot满调度RB数也是106，而非2.6G的273

NR 700M/2.6G SSB差异

SSB频域位置

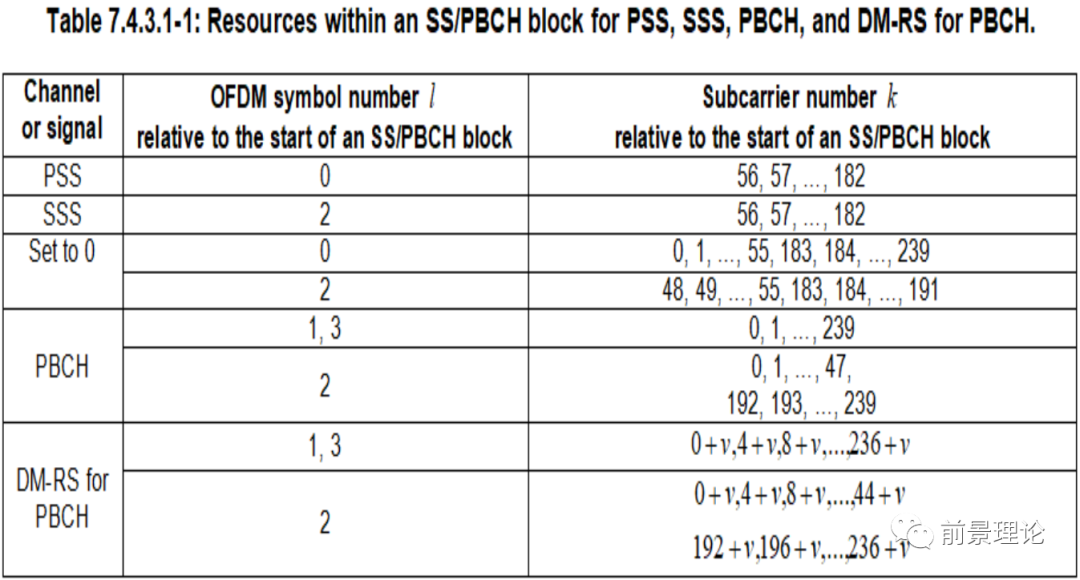

• SSB频域位置700M与2.6G无差异， 协议定义20RB

SSB时域位置

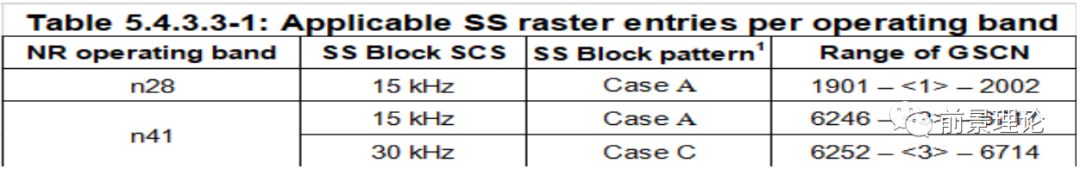

• 协议明确定义了5种SSB时域周期，CaseA-E，其中CaseA-C用于FR1，Case D/E用于FR2，N28使用CaseA周期

• 协议明确定义SSB时域上占用4个符号

• 协议规定700M最大SSB波束个数为4，而2.6G最大SSB波束个数为8

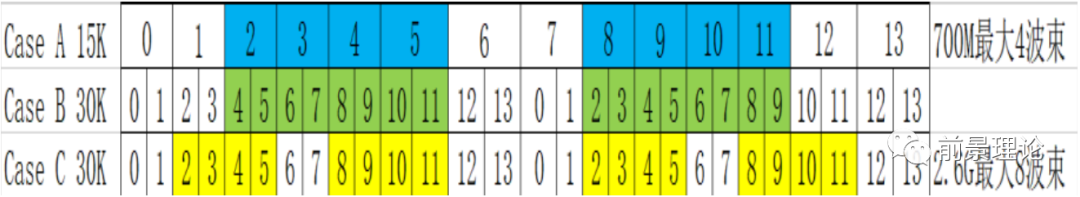

Case A/B/C周期示意图

注：标颜色的为SSB符号位置

PS：当前版本暂不支持700M SSB多波束

NR 700M/2.6G 干扰差异

干扰原理

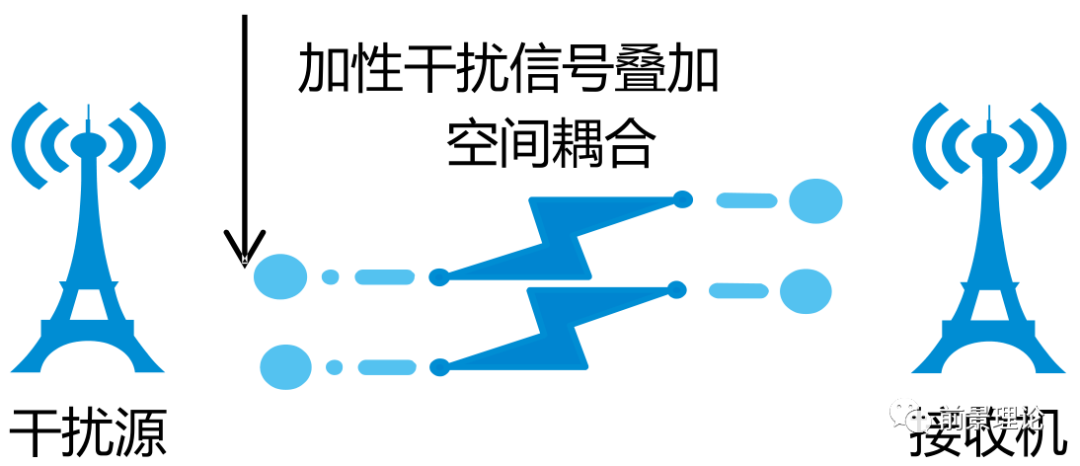

• 无论700M还是2.6G，干扰原理都是一致的：干扰源信号叠加空间干扰信号，经过空间耦合后，被接收机天线接收，经过滤波后，落入接收机工作带宽内

底噪计算

• 电磁系统噪声基底=-174+10log(BW)+NF BW为频带宽度，NF为设备噪声系数

• 2.6G底噪=-174+10log(30K*12)+5=-113dbm/RB

• 700M底噪=-174+10log(15K*12)+3=-118dbm/RB

PIM干扰

• PIM即为无源互调(Passive Inter Modulatio)， 当两个不同频率信号作用于同一非线性电路时，就会产生互调，产生一个或多个新的频率

• 常见互调干扰有PIM3=2F1±F2、PIM5=3F1±2F2，阶数越小，能量越大

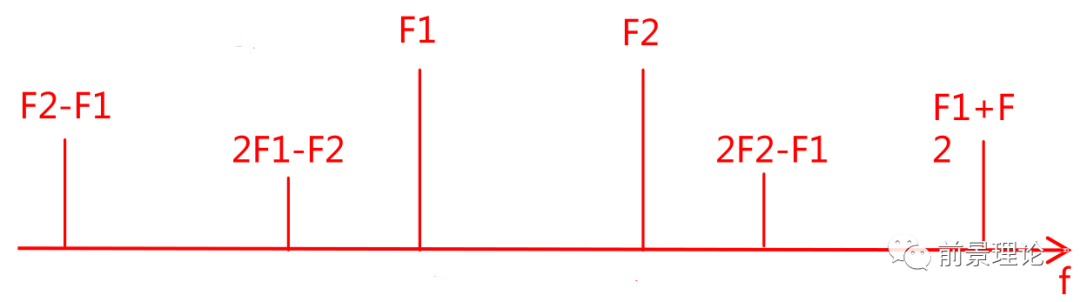

互调干扰示意图

• 根据700M频段，带宽超过27.5MHz时，本身会带来PIM3干扰风险，带宽30MHz时，自PIM3低端=2*758-788=728，有5MHz落入上行接收频段703-733MHz

• 消除PIM的手段包括：严格按照施工规范；RRU内部实现PIM消除；网管对PIM可检测

NR 700M/2.6G 其他差异

TA

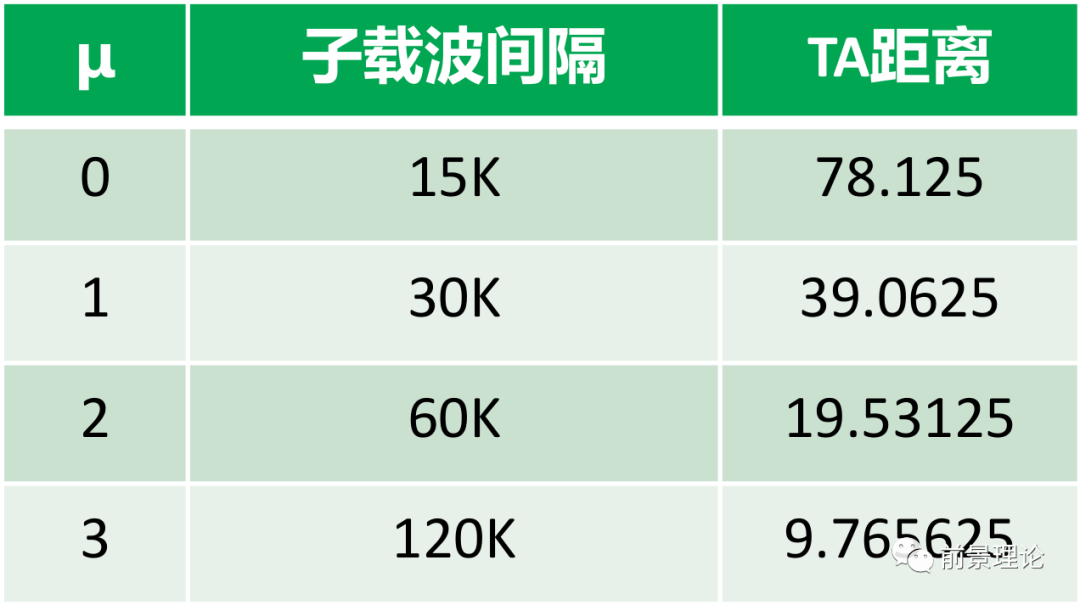

• 协议38.213规定了TA的公式，由于NR SCS的不同，因此，NR的TA与LTE不同，其值是与SCS有关的

下行MIMO

• 2.6G下行传输模式可以使用：基于SRS的BF、基于PMI的BF、基于最佳波束的BF，由于TDD信道的互易性，基站可以使用上行SRS信道测量结果，因此基于SRS的BF性能较好

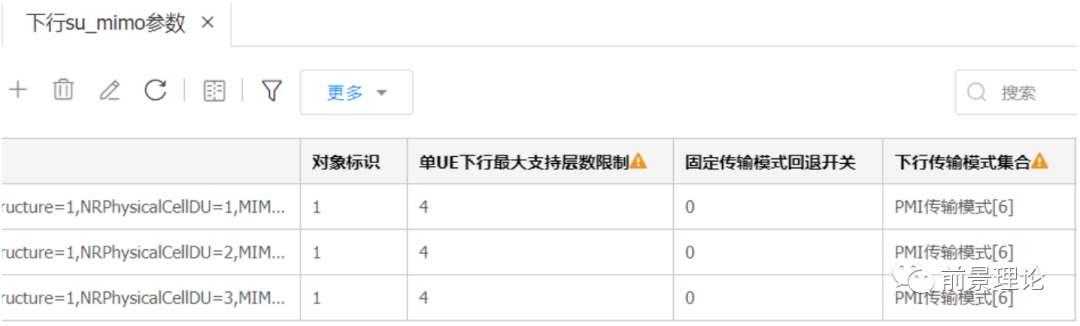

• 700M由于上下行频率不同，因此，基站无法使用UE发送的SRS信号进行下行估计，只能使用基于PMI的BF

NR 700M UE最大发射功率

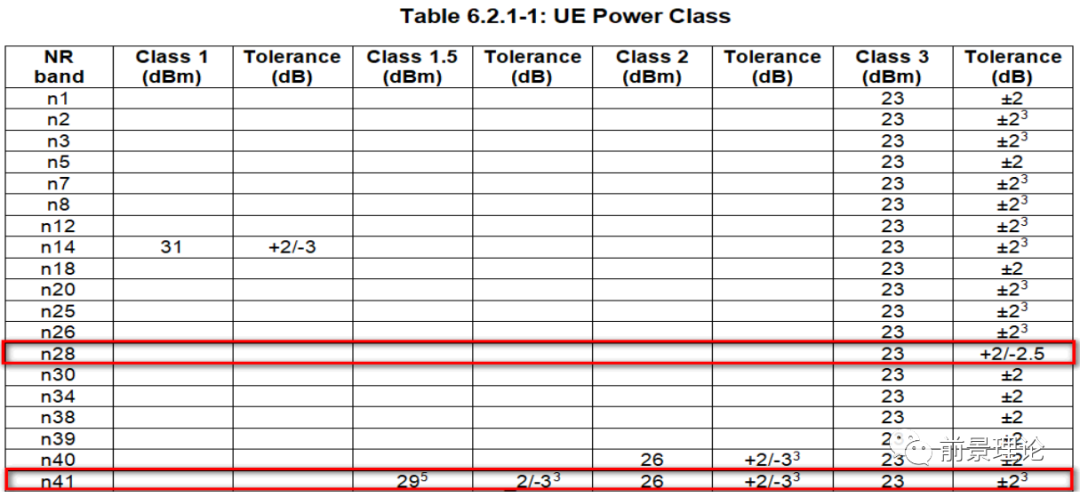

考虑到TDD上行受限，协议设置了部分频段终端可以以最大26dbm功率发射如N41，但对FDD NR来说，UE最大发射功率仍为23dbm.

NR 700M UE MIMO

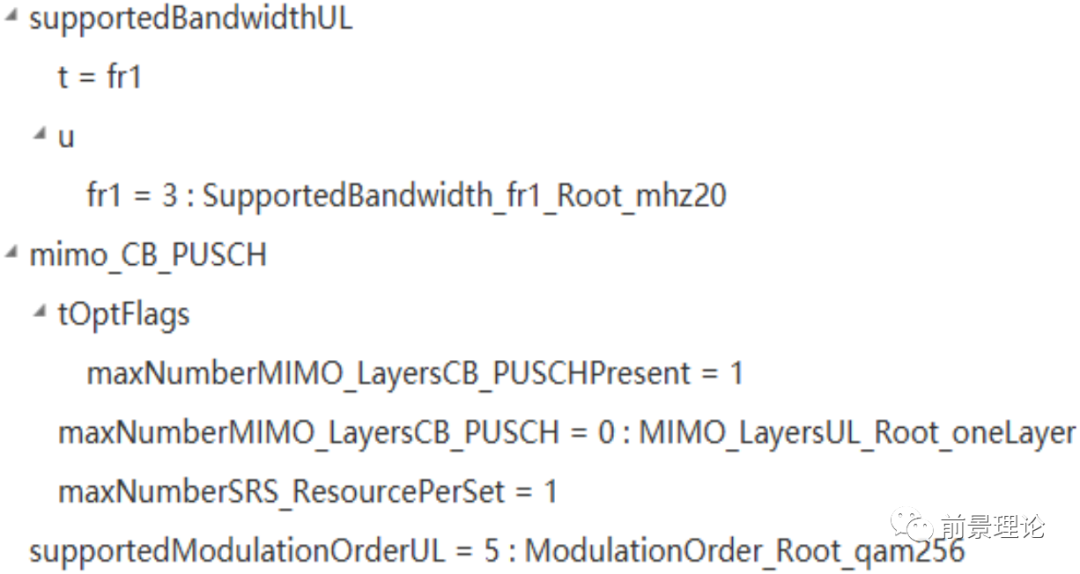

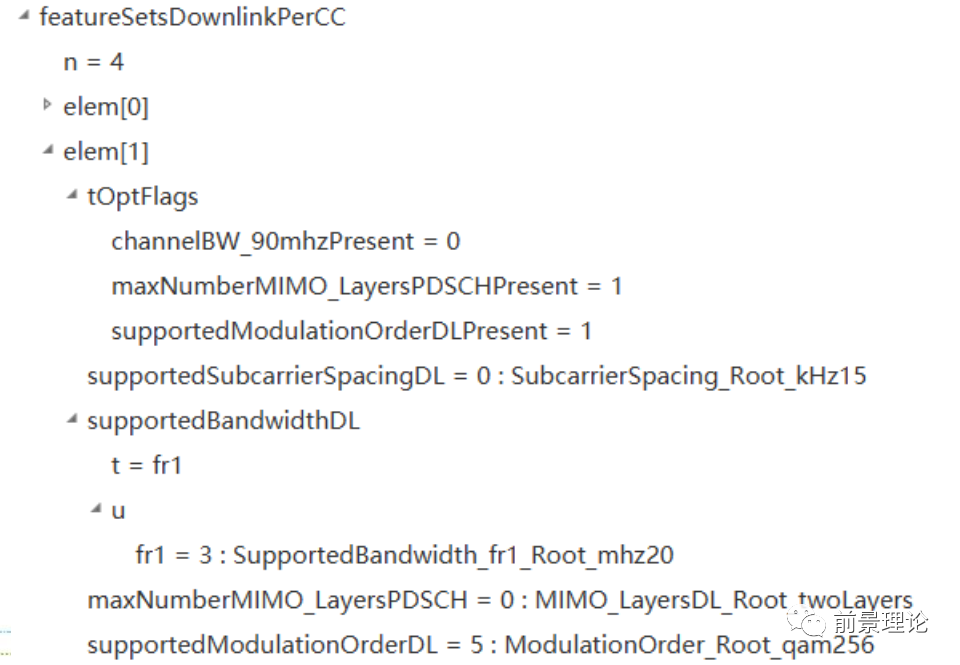

R16协议中，明确定义N28不支持上行MIMO，下行MIMO当前主流测试终端如天机10s、Mate 30 Pro下行均只支持2流

Mate 30 Pro不支持30M带宽，天机10s支持30M，后续有支持40M计划

不考虑PDCCH和DMRS情况下，20M理论速率=106RB*12RE*14sym*8bit*1000=142Mbps，实际下行考虑PDCCH和DMRS，上行考虑Prach、Pucch，外场实测下行峰值速率220M，上行峰值速率103M
