123D画一个产品外壳3d图给3d打印机打印完整流程

一、介绍
123D design是一个画3d的软件，属于入门级，大家不要在意软件的高级与否，重点是做什么，这个基本可以实现常用的3d图设计

二、下载安装
下载连接
https://softdown01.rbread04.cn/huajunsafe/123DDesign1024.zip?timestamp=6104bff0&auth_key=3b2a294a948601c357aaf6205908ec1e
安装基本默认就可以

教程
三、使用

四、画外壳示例

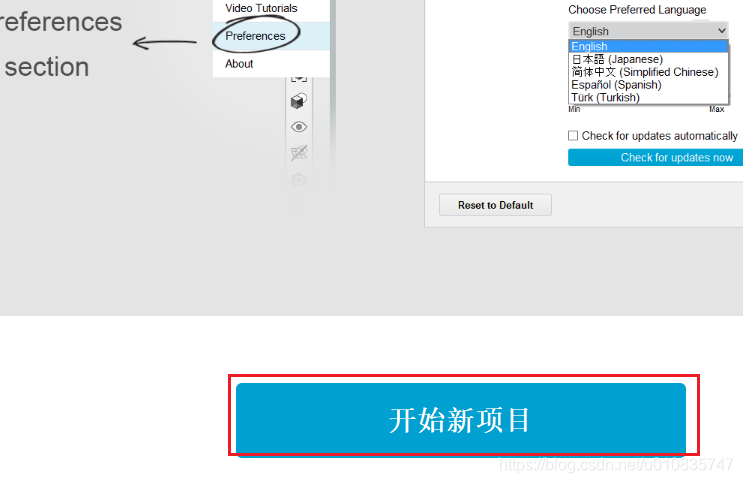

1、建立工程

2、添加长方体
物品电路板的长宽位135x100mm，打算打印2mm的外壳厚度，高度预留35mm
设置长宽高 137x102x35mm

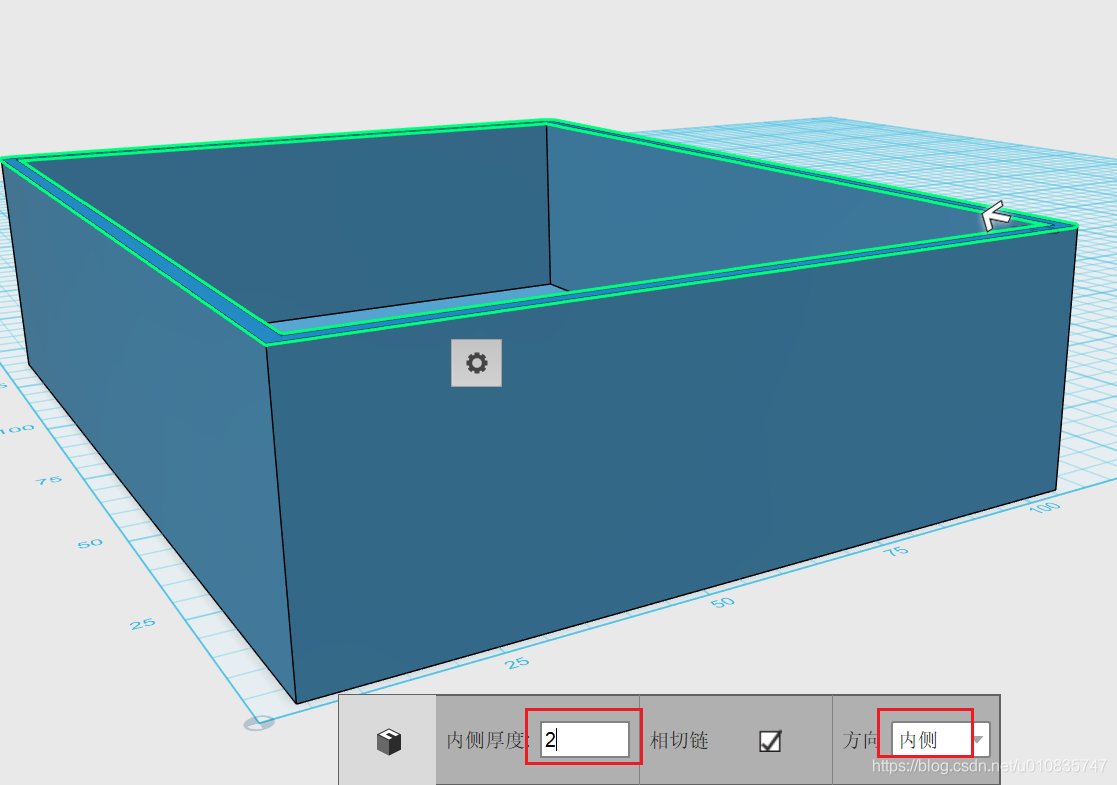

3、抽空内部
选择上面那个面

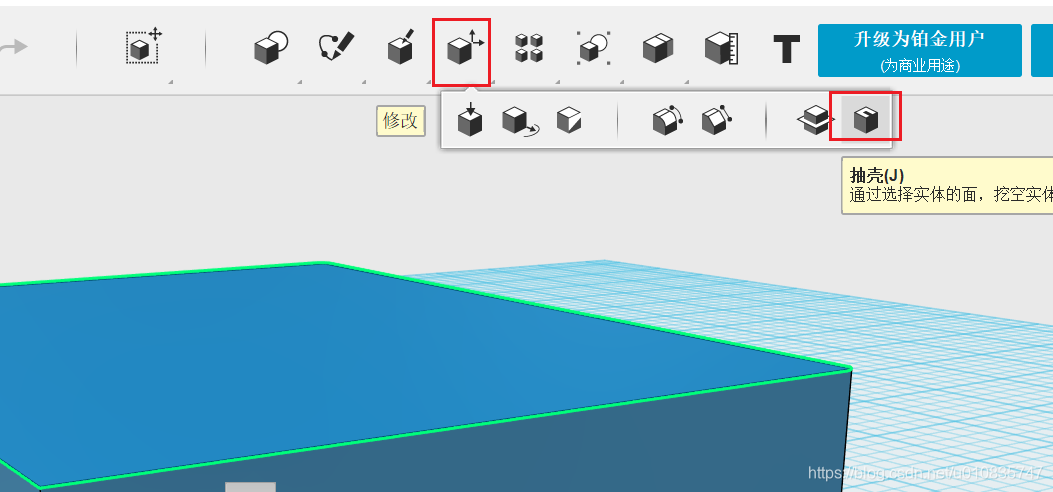

使用抽壳工具抽空，设置厚度2mm


4、打卡洞
15x2mm

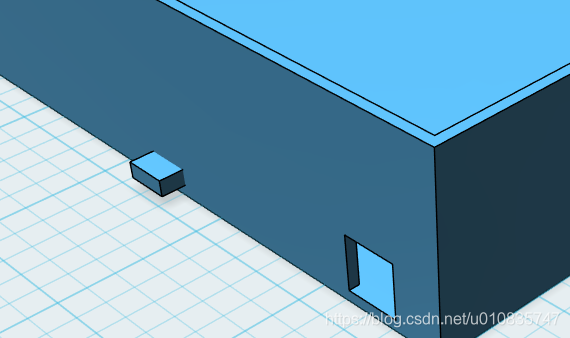

1）添加10x15x2的长方体

2）移动到卡槽的位置24x2

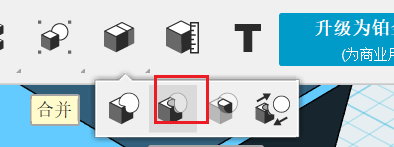

布尔相减

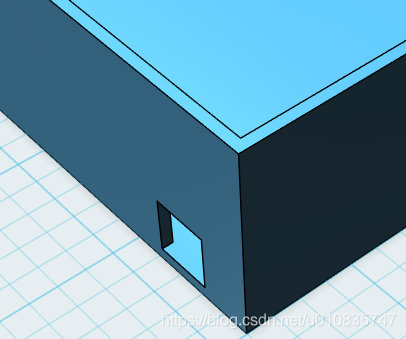

5、打电源洞
10x10mm

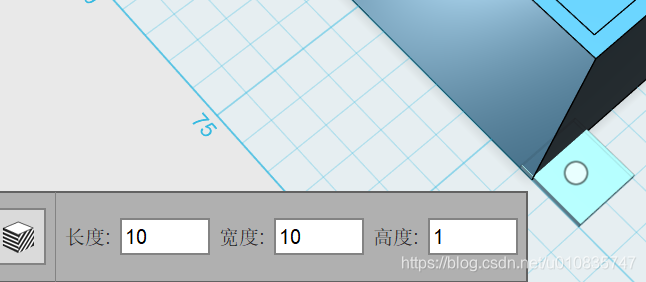

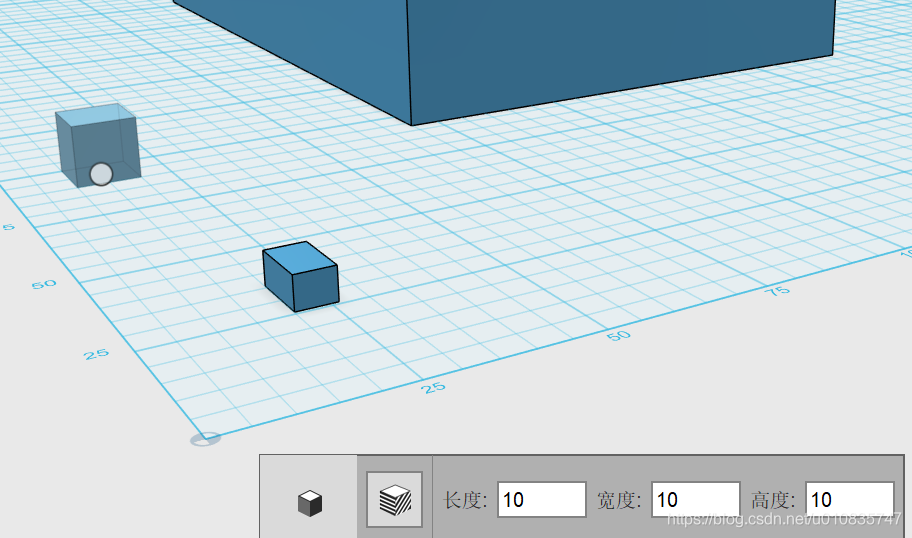

新建10x10x10的长方体

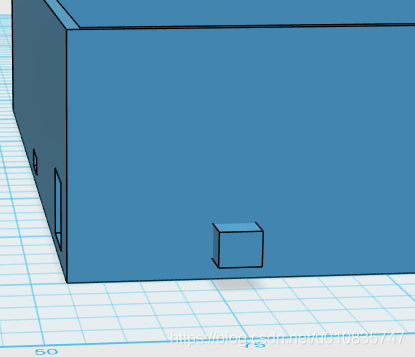

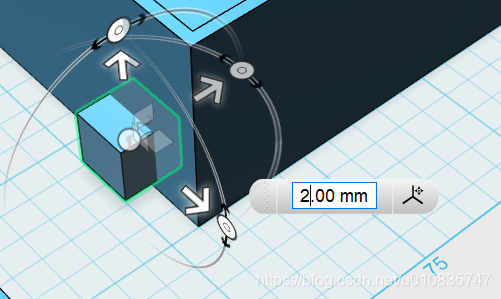

移动到边上

使用移动工具，先左移14mm，再上移动2mm

再布尔相减

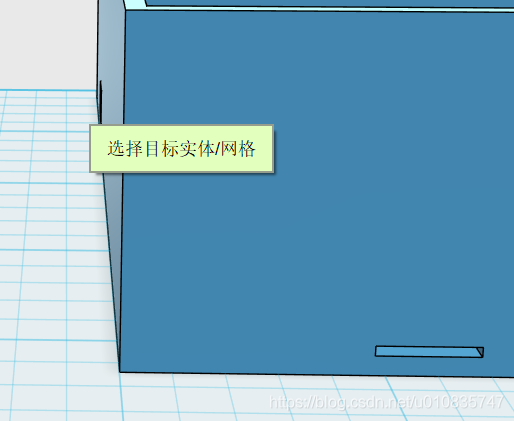

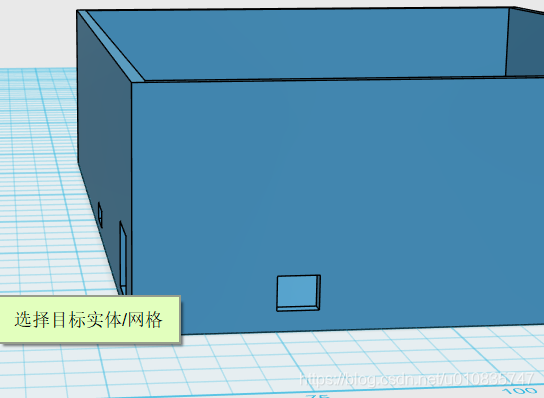

目标选择外壳，原体小长方体
然后再点相减

6、打usb的洞
8x3mm


布尔相减

7、打开关洞
6x5mm

移动到20，上3mm

布尔相减

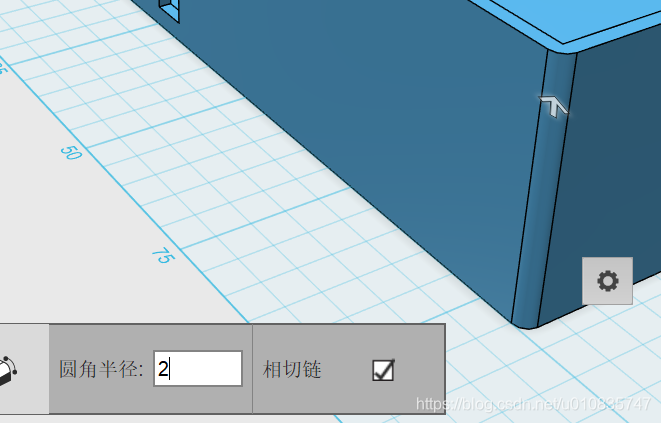

8、去掉棱角

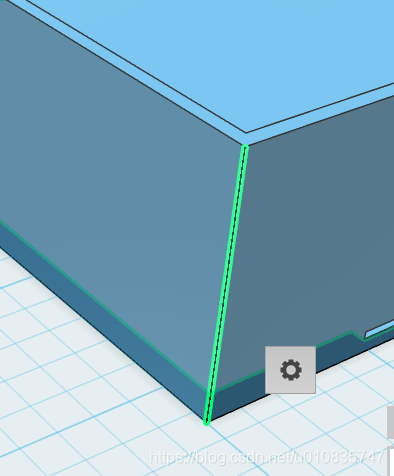

选择要去掉棱角的边

修改棱角


同理其他几个边

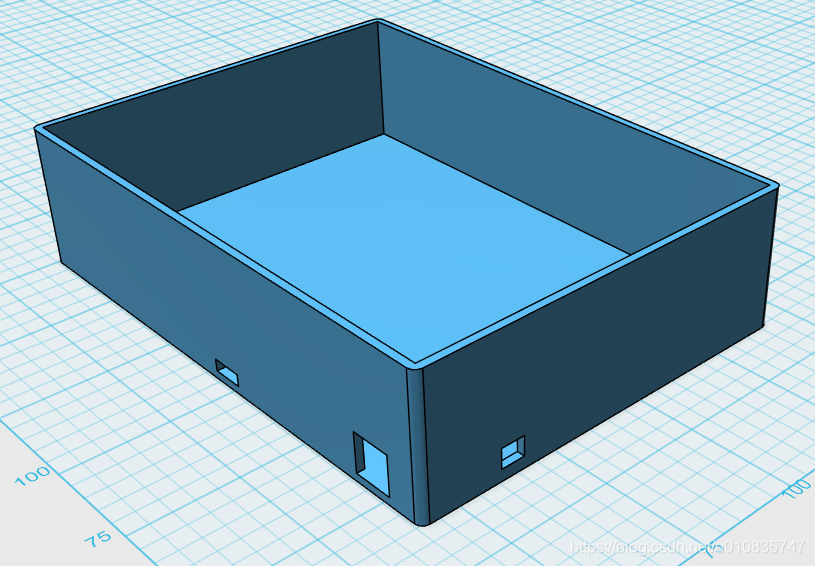

致此外壳设计就完成了，因为上面经常要插线，所以不用盖

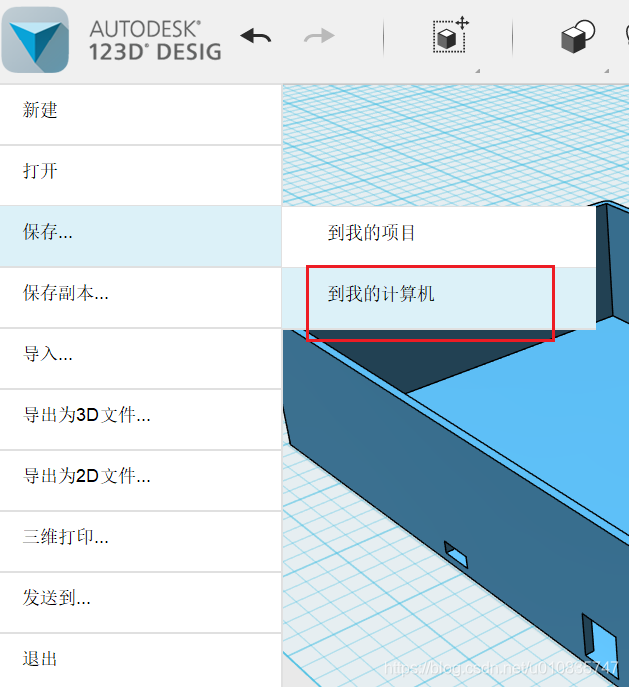

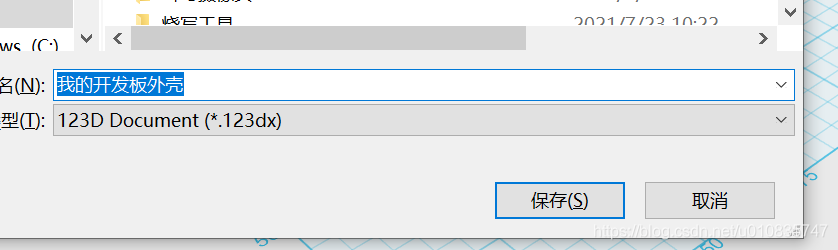

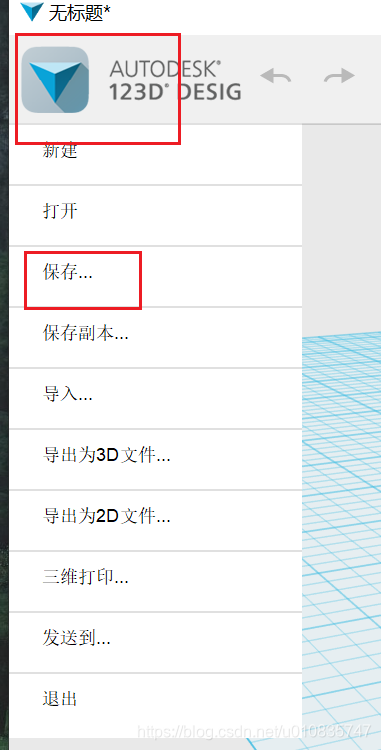

保存

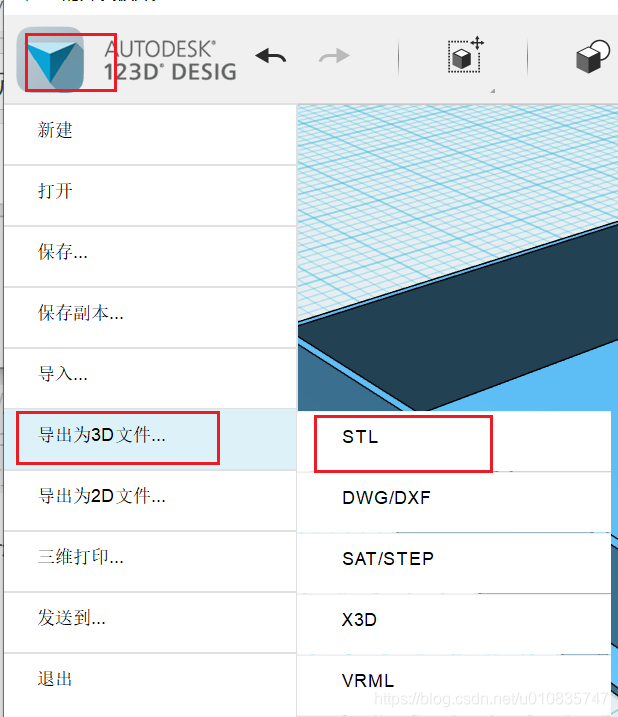

生成3d打印机的文件，我们一般用stl文件


填写名字即可

接下来就是打印了，打印可以把stl发给淘宝商家给钱打印，
如果自己有3d打印机可以自己导入打印机的切片工具，转换成code文件打印，或者直接打印
