PCIe调试工具-C Code Silicon Debug

目录

1.PCIe每日一问简介

2.背景-Why We Need

3.C代码访问PCIe Configuration空间

4.C代码访问PCIe Bar空间

---

1.PCIe每日一问简介

1.文章坚持实际工作中有所帮助---实际工作中遇到问题可查阅。

2.章节内容规划具有连贯性。lspci-setpci-PCIe Configuration Space--next。

3.文章以文字和视频形式发布，建议大家视频和文章结合查阅。

4.视频发布:公众号、B站、抖音，搜寻“芯塾科技”可观看。

5.文章发布: 公众号、CSDN、知乎、B站，搜寻“芯塾科技”可浏览。

2.背景-Why We Need

1.作为芯片的研发人员，在芯片的Bring UP阶段时常面临如下问题。

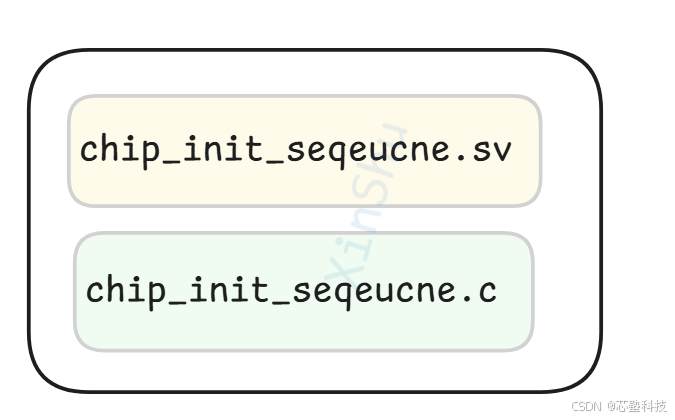

2.芯片研发验证阶段，有芯片的初始化代码、基本数据调试代码以及非常全面的测试用例集。

3.芯片研发验证阶段，代码格式为UVM Sequence或者DPI-C C代码。

4.芯片Bring UP阶段，时间非常紧迫，第一时间获取芯片的状态至关重要，驱动还处于适配或者其它原因阻碍Bring UP时间。

5.芯片研发人员迫于对驱动以及Linux kernel不了解，但是对芯片非常了解而处于有力使不上的尴尬局面。

6.有没有可能直接将我们上述的验证代码直接跑到silicon上面， 这个就是需要考虑的问题。

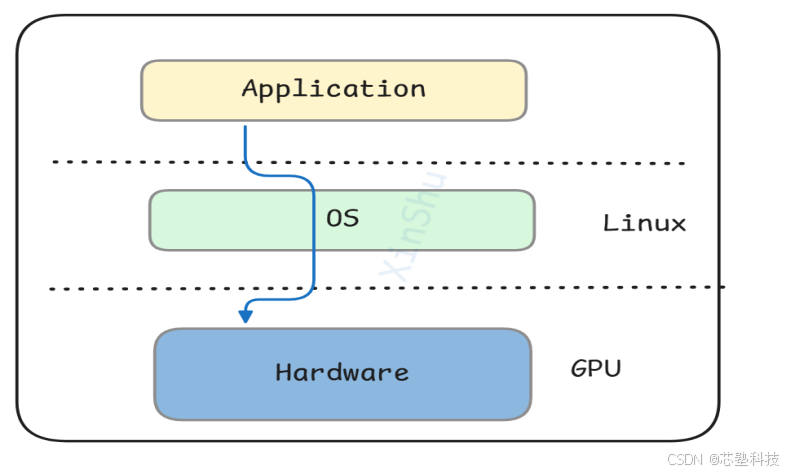

7.应用软件需要调用OS内驱动提供的接口访问硬件设备。

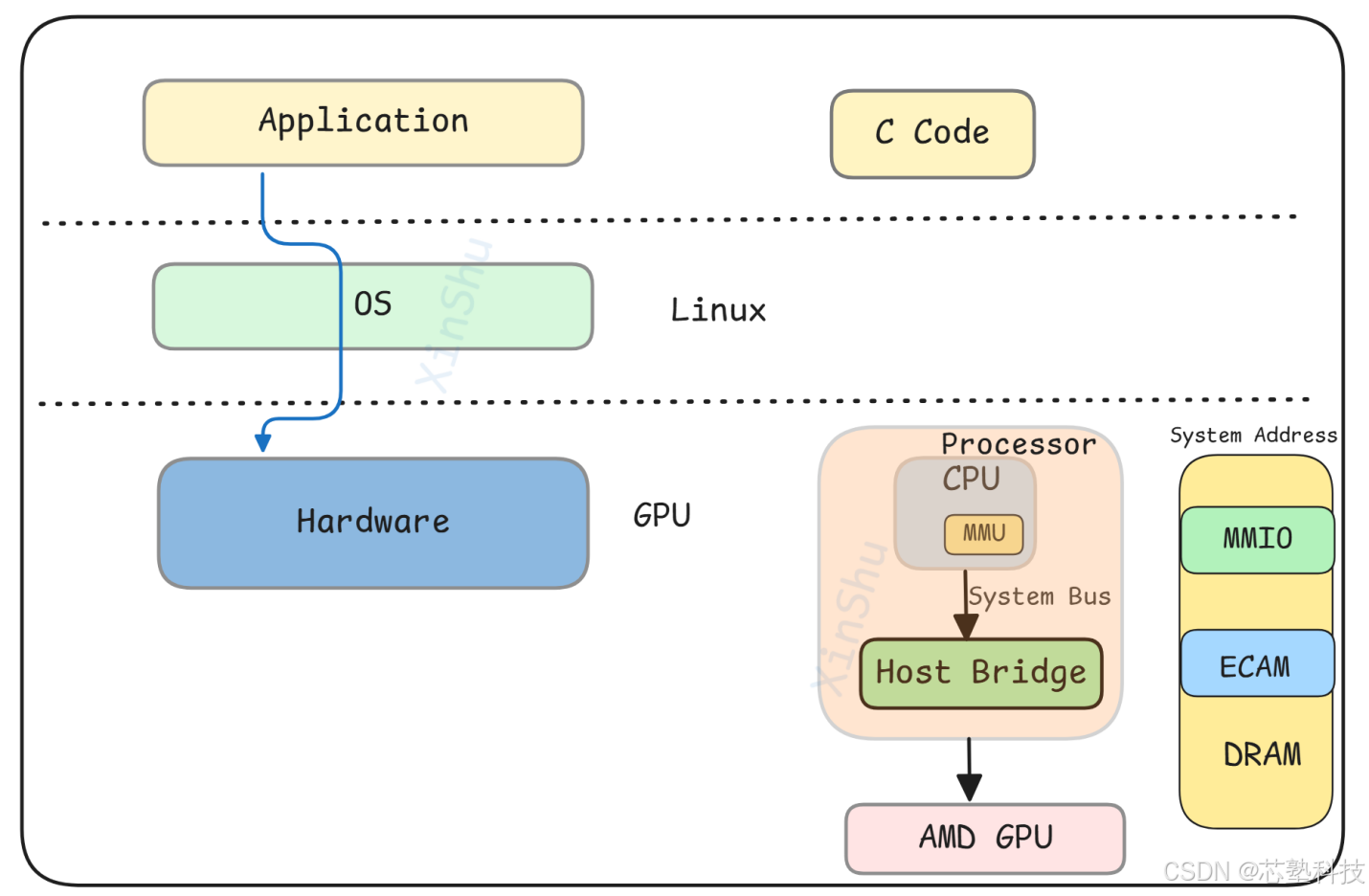

8.系统启动BIOS阶段已初始化PCIe设备，也就是在系统空间分配了PCIe BAR以及ECAM；Linux中应用层软件使用虚拟地址(HVA)。

硬件原理：如果配置MMU将应用层软件虚拟地址（HVA）转换为CPU系统地址空间中PCIe硬件对应的MMIO地址(HPA)，则应用层通过访问HVA就可以访问PCIe硬件设备。

Linux实现：提供mmap 函数。 mmap访问/dev/mem可以实现对物理内存空间的直接操作。

9.mmap 是 Linux 系统中一个重要的系统调用，用于将文件或设备映射到进程的用户地址空间，使得文件内容可以直接通过内存指针访问在用户空间。

10.linux  /dev/mem 是一个特殊的字符设备文件，为物理内存全映像，提供对计算机物理内存（RAM 和内存映射的硬件寄存器）访问权限。通过该设备文件，用户程序可以读写物理地址空间中的任意位置。

11.应用层通过open("/dev/mem",O_RD_WR), 然后mmap，用mmap就可以访问物理內存空间。

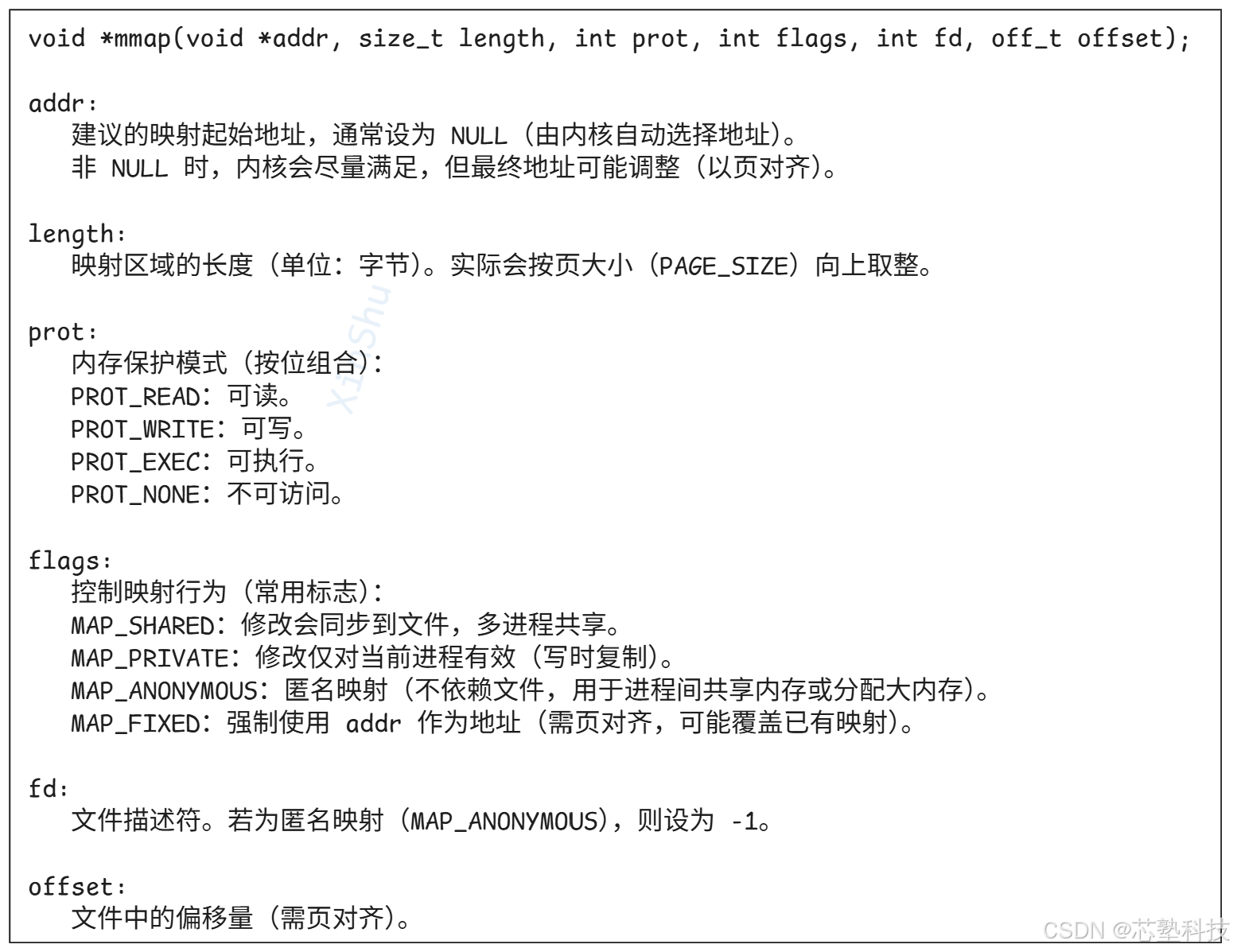

12.mmap format

3.C代码访问PCIe Configuration空间

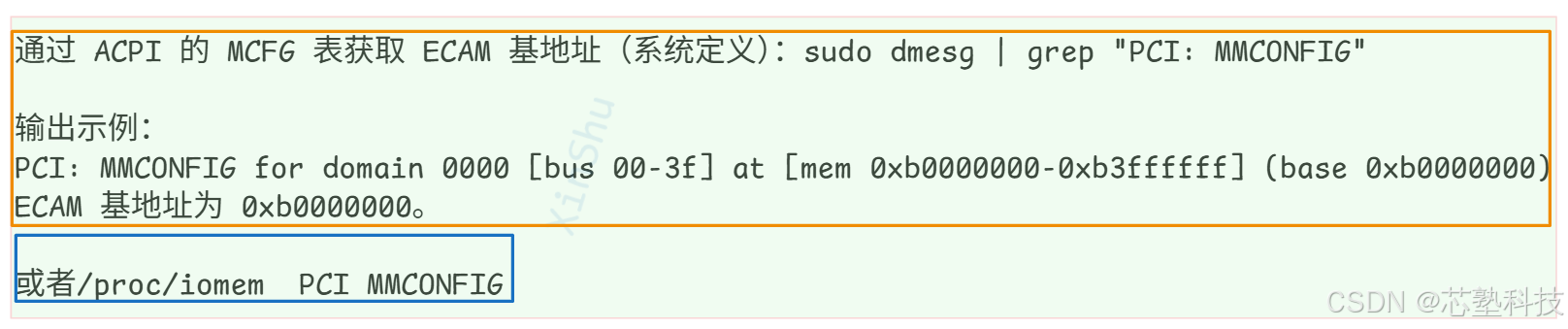

1.PCIe 设备的配置空间通过 ECAM（Enhanced Configuration Access Mechanism） 映射到内存地址，需要结合总线号（Bus）、设备号（Device）、功能号（Function）和寄存器偏移（Offset）计算目标地址。

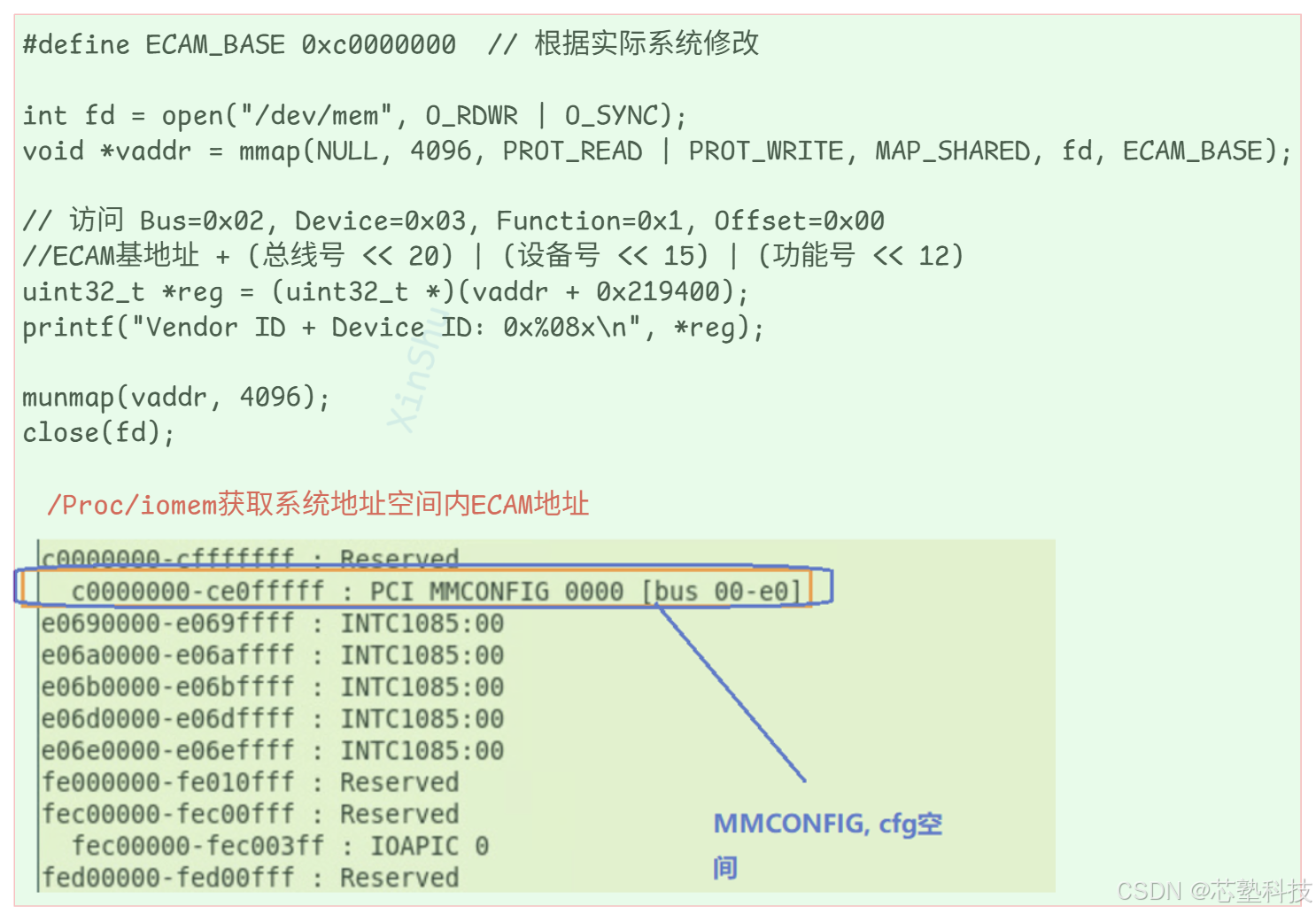

2.代码如下所示

4.C代码访问PCIe Bar空间

1.Bar地址获取方式

  lspci

  /sys/bus/pci../resource x

  /proc/iomem

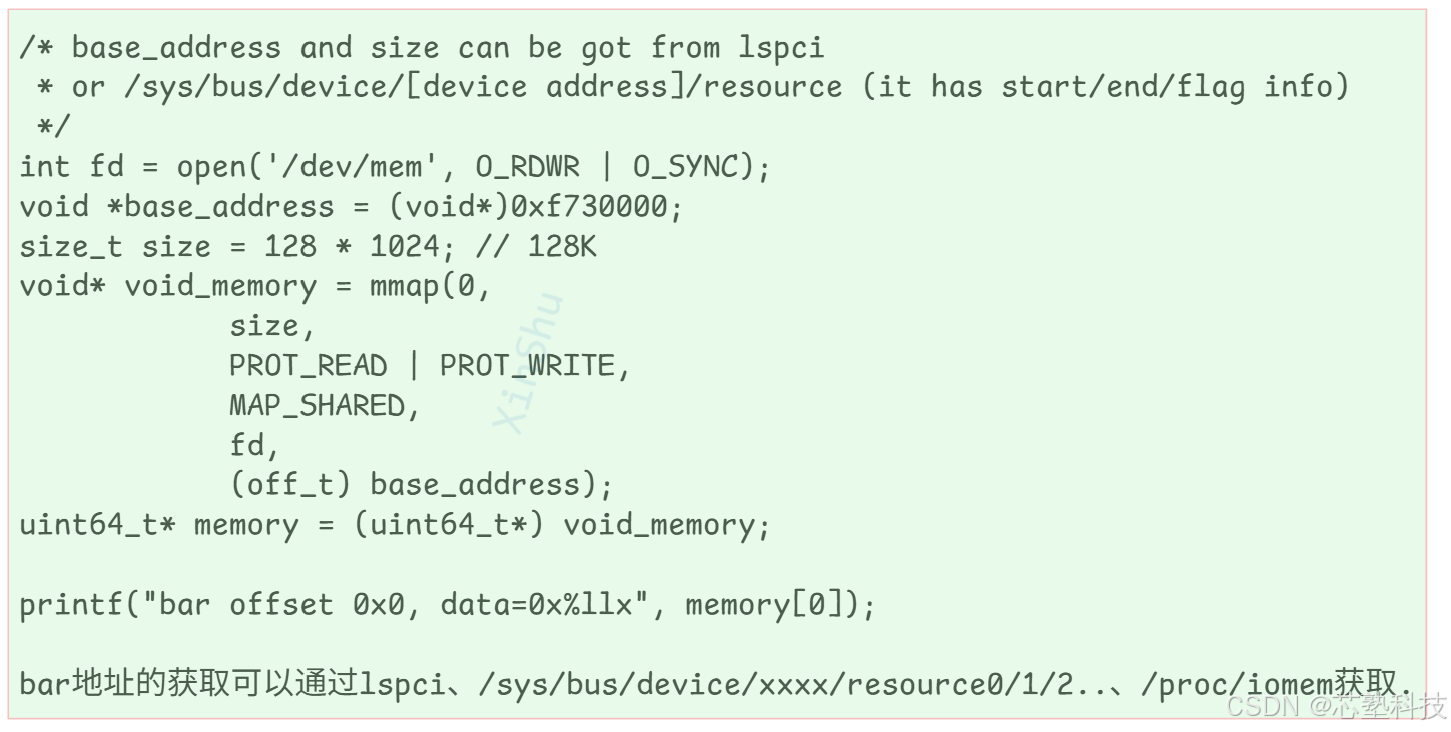

2.代码如下所示

----------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------
