2.2.1.1 /usr/lib/lua/luci/controller/ – 控制

2.2.1.2 /usr/lib/lua/luci/model/ – 模型

2.2.1.3 /usr/lib/lua/luci/view/ – 视图

2.2.1.4 /etc/config/sn_file – 类数据库

1 LuCI基本概念

UCI 是 Openwrt 中为实现所有系统配置的一个统一接口，英文名 Unified Configuration Interface，即统一配置接口。轻量级 LUA 语言的官方版本只包括一个精简的核心和最基本的库。这使得 LUA 体积小、启动速度快，从而适合嵌入在别的程序里。 LuCI 即是这两个项目的合体，可以实现路由的网页配置界面。

建议在学习LuCI界面开发之前，先了解下LUA 的相关语法知识。参考教程https://www.runoob.com/lua/lua-basic-syntax.html
LuCI采用了MVC (模型/视图/控制）三层架构，在系统的/usr/lib/lua/luci/下有三个目录 model、 view、 controller，它们分别对应 M、V、 C。也可以在openwrt源码/feeds/luci/applications/luci-app-xx/luasrc/ 或 openwrt源码/feeds/luci/modules/luci-mod-admin-full/luasrc/ 目录下阅读官方的源码例程，学习参考，我们要做的主要工作就是基于 LuCI 框架编写LUA 脚本、在 html 页面中嵌入 LUA 脚本。

2 LuCI 界面开发

2.1 Openwrt配置支持luci

需要编译或者安装以下软件包 uhttpd-mod-lua
进行luci 相关的开发需要“编译”Luci-compat
在编译完后的Openwrt源码顶层目录执行 make menuconfig ，勾选以下相关选项，保存退出。

LuCI --->
	Collections --->
			<*> luci
			<*> luci-ssl
	Translations--->
			<*> luci-i18n-chinese   //支持中文
			<*> luci-i18n-english

Translations 选项需要下载相应的中文支持包才行

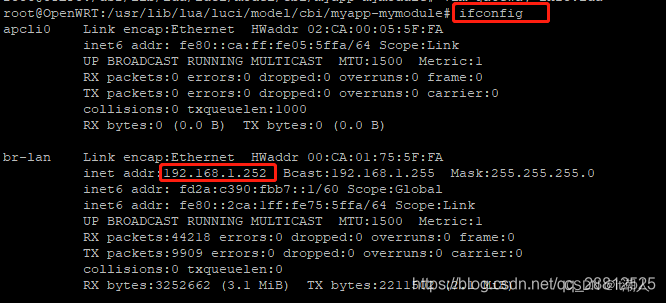

重新编译 Openwrt 并更新固件，连接好网线，然后通过浏览器访问路由器开发板的 LAN 口 IP 地址。

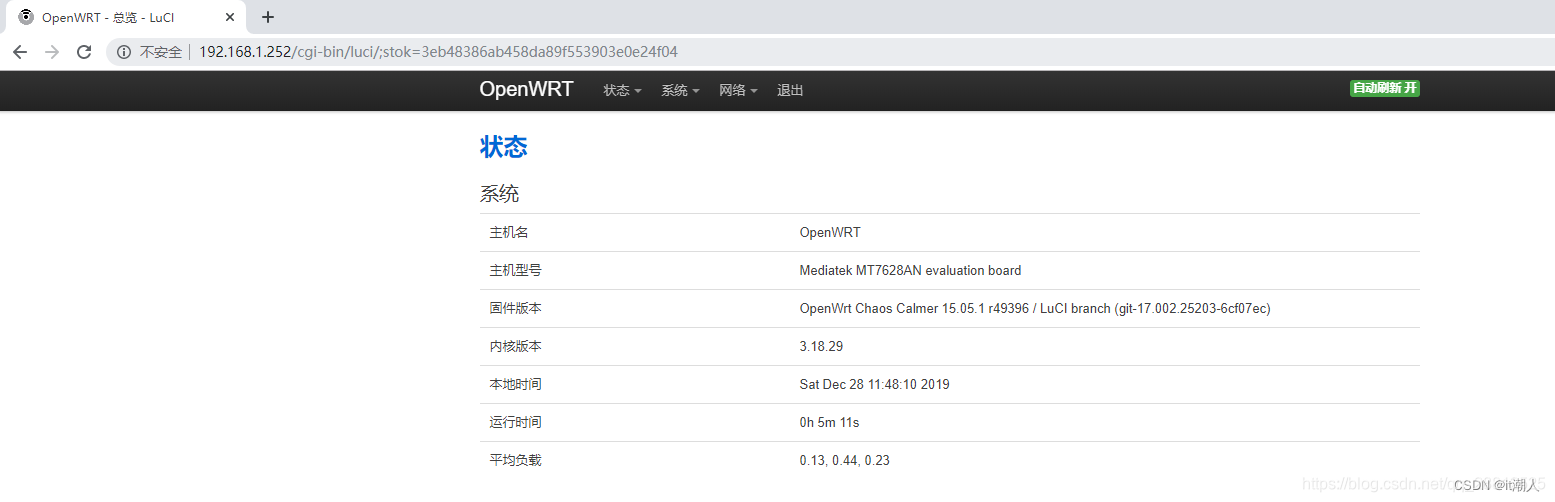

界面显示

2.2 Openwrt添加界面

添加界面有两种方式，大同小异：
① 在开发板系统中添加界面方式。
② 在源码中添加界面方式。
第①种在系统板上修改界面配置文件后，可以马上在网页端看到修改效果，不用重新编译Openwrt源码和烧写固件，优点：开发便捷，缺点：重刷系统后相关文件修改信息丢失。两者开发方式就类似于在开发板上挂载NFS开发；第②种适合产品发布。

2.2.1 在开发板系统中添加界面

按照前面所讲的MVC模型，将涉及的三个文件夹列出来：
/usr/lib/lua/luci/controller/*
/usr/lib/lua/luci/view/*
/usr/lib/lua/luci/model/cbi/*
后面我们也将围绕这三个文件夹进行界面开发。

2.2.1.1 /usr/lib/lua/luci/controller/ – 控制

进入 /usr/lib/lua/luci/controller/ 目录下， mkdir myapp 创建myapp/目录，并在myapp目录下创建new_tab.lua 文件，在文件中输入如下内容：

module("luci.controller.myapp.new_tab", package.seeall)
function index()
    entry({"admin", "new_tab"}, firstchild(),translate("cfg"), 1).dependent=false
    entry({"admin", "new_tab", "sn"}, cbi("myapp-mymodule/gateway_sn"), translate("sn"), 2)
    entry({"admin", "new_tab", "hellworld"}, template("myapp-mymodule/helloworld"), _("HelloWorld"), 3)
end

语法说明：

module(“luci.controller.myapp.new_tab”, package.seeall)

定义模块的入口

entry(path, target, title=nil, order=nil)

entry表示添加一个新的选项入口
“path” 是访问的路径，路径是按字符串数组给定的，比如路径按如下方式写“{“admin”, “new_tab”, “hellworld”}”，那么就可以在浏览器里访问“ http://192.168.1.252/cgibin/luci/admin/new_tab/hellworld”来访问这个脚本。其中的“admin”表示为管理员添加脚本，“new_tab”即为一级菜单名，“hellworld”为菜单项名。系统会自动在对应的菜单中生成菜单项。比如想在“System”菜单下创建一个菜单项，那么一级菜单名可以写为“system”。
“target”为调用目标，调用目标分为三种，分别是执行指定方法(Action)、访问指定页面(Views)以及调用 CBI Module。
第一种可以直接调用指定的函数，比如点击菜单项就直接重启路由器等等，比如写“call(“function_name”)”，然后在该lua文件下编写名为function_name的函数就可以调用了
第二种可以访问指定的页面，比如写为“template(“myapp-mymodule/helloworld”)”就可以调用/usr/lib/lua/luci/view//myapp-mymodule/helloworld.htm文件了。
第三种主要应用在配置界面，比如写为“cbi(“myapp/mymodule”)”就可以调用/usr/lib/lua/luci/model/cbi/myapp-mymodule/gateway_sn.lua文件了。
其他一些如 lias 是等同于别的链接，form 和 cgi 对应到 model/cbi 相应的目录下面.
title即是显示在网页上的内容，即选项名，可以用translate(“英文/中文”)，也可以用_(“HelloWorld”)方式，还有一种就是利用.po 文件，将英文标识与翻译语言一一对应，例如： msgid “Default gateway” msgstr “默认网关” 当title参数为 _("Default gateway")时，如果路由设置为中文显示，则该选项自动显示为 默认网关。
order就是菜单项在界面中显示的顺序，由上至下，由左至右，依次递增，可以缺省。

2.2.1.2 /usr/lib/lua/luci/model/ – 模型

进入/usr/lib/lua/luci/model/cbi/ 目录下， mkdir myapp-mymodule/ 创建myapp-mymodule/目录，并在myapp-mymodule/目录下创建gateway_sn.lua 文件(注：该文件夹与文件命名恰好对应new_tab.lua文件中的myapp-mymodule/gateway_sn)，在文件中输入如下内容：

m = Map("sn_file", translate("产品序列号")) -- cbi_file is the config file in /etc/config
d = m:section(TypedSection, "gateway_sn")  -- info is the section called info in cbi_file
a = d:option(Value, "sn", translate("序列号"));
a.optional=false;
a.rmempty = false;  -- name is the option in the cbi_file
return m

语法说明：

官方文档 http://luci.subsignal.org/trac/wiki/Documentation/CBI 或详情见 Openwrt：LuCI之CBI（二）

2.2.1.3 /usr/lib/lua/luci/view/ – 视图

进入/usr/lib/lua/luci/view/目录下，mkdir myapp-mymodule/ 创建myapp-mymodule/目录，并在myapp-mymodule/目录下新建helloworld.htm文件，输入内容如下：

<%+header%>
<h1><%: HelloWorld %></h1>
<%+footer%>

语法说明：

包含Lua代码:

<% code %>

输出变量和函数值：

<% write(value) %>

<%=value%>

包含模板:

<% include(templatesName) %>

<%+templatesName%>

转换：

<%= translate(“Text to translate”) %>

<%:Text to translate%>

注释：

<%# comment %>

其他语法跟html和JavaScript一样。

2.2.1.4 /etc/config/sn_file – 类数据库

进入/etc/config/ 目录下，新建 sn_file 文件，输入内容如下：

config 'gateway_sn' 'sn'
    option 'sn' 'gw2019081300001'

语法说明：

详情见 Openwrt：LuCI之UCI（三）

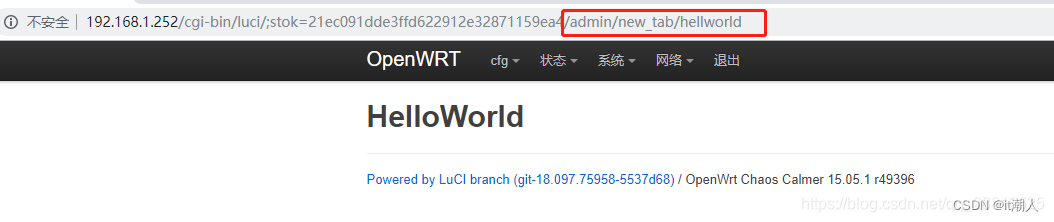

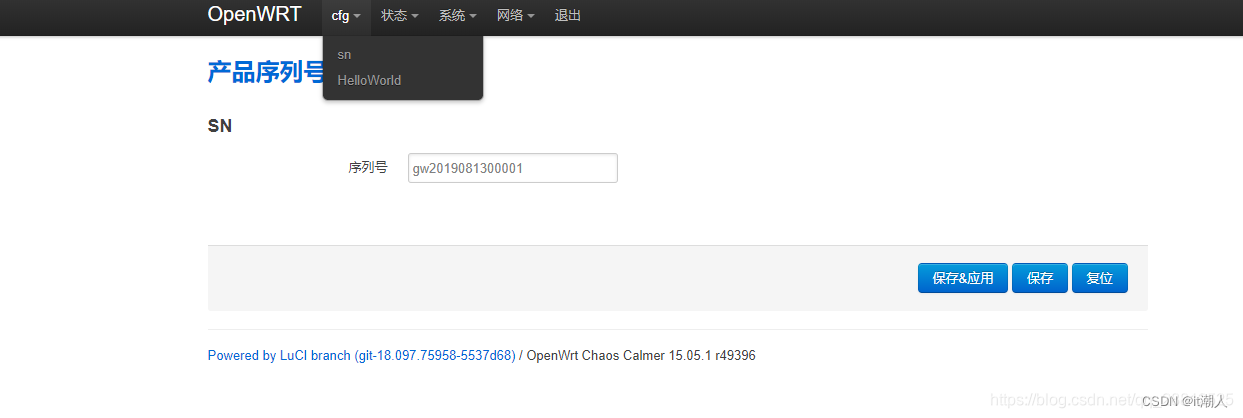

创建完上面的文件内容后 reboot 重启一下路由板（注：凡是修改controller/文件夹中的配置，都需要重启板子或把/tmp/目录下luci-indexcache luci-modulecache/luci-sessions/删除 才能生效，其他几个文件夹修改可不用，刷新一下网页即可），登录网页界面，可以看到效果如下：

2.2.2 在源码中添加界面

上面是在系统中添加luci界面，现在开始在源码中添加

2.2.2.1 创建目录及文件

进入openwrt源码/feeds/luci/applications/，添加如下目录文件结构编辑
① 在luci-app-myapplication/Makefile 中,添加内容如下：

include $(TOPDIR)/rules.mk

LUCI_TITLE:=LuCI Support for Test
LUCI_DEPENDS:=
include ../../luci.mk
# call BuildPackage - OpenWrt buildroot signature

② 在luci-app-myapplication/luasrc/controller/myapp/new_tab.lua文件中，添加内容如下(注：与上面系统添加界面方式的内容一致)：

module("luci.controller.myapp.new_tab", package.seeall)
function index()
    entry({"admin", "new_tab"}, firstchild(),translate("cfg"), 1).dependent=false
    entry({"admin", "new_tab", "sn"}, cbi("myapp-mymodule/gateway_sn"), translate("sn"), 2)
    entry({"admin", "new_tab", "hellworld"}, template("myapp-mymodule/helloworld"), _("HelloWorld"), 3)
end

③ 在luci-app-myapplication/luasrc/model/cbi/myapp-mymodule/gateway_sn.lua文件中，添加内容如下(注：与上面系统添加界面方式的内容一致)：

m = Map("sn_file", translate("产品序列号")) -- cbi_file is the config file in /etc/config
d = m:section(TypedSection, "gateway_sn")  -- info is the section called info in cbi_file
a = d:option(Value, "sn", translate("序列号"));
a.optional=false;
a.rmempty = false;  -- name is the option in the cbi_file
return m

④ 在luci-app-myapplication/luasrc/view/myapp-mymodule/helloworld.htm 文件中，添加内容如下(注：与上面系统添加界面方式的内容一致)：

<%+header%>
<h1><%: HelloWorld %></h1>
<%+footer%>

2.2.2.2 执行更新

回退到Openwrt 源码顶层目录，依次执行以下命令：
./scripts/feeds update luci
./scripts/feeds install -a -p luci

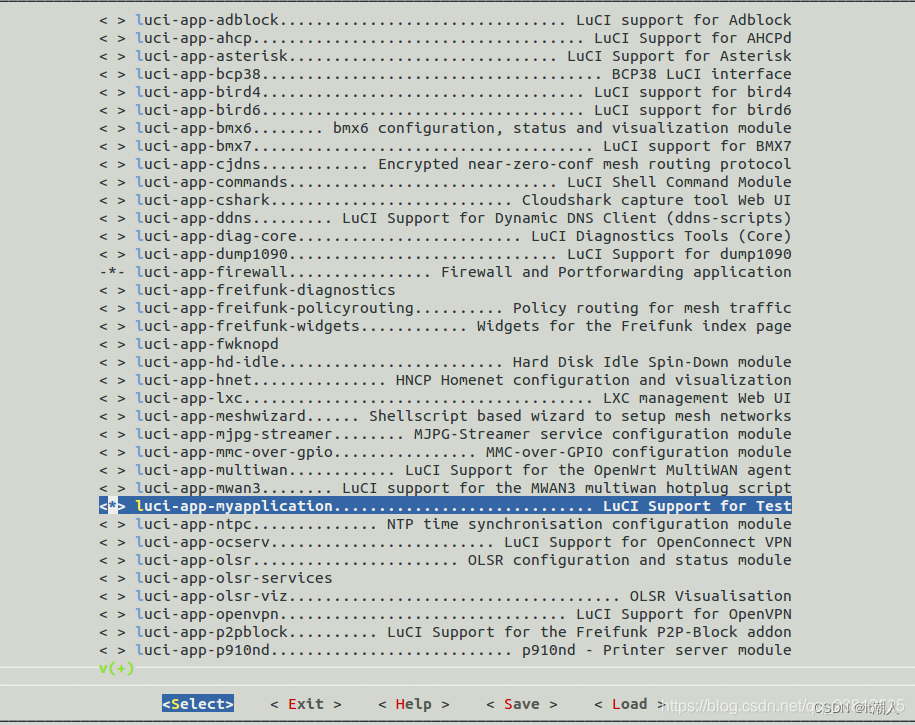

make menuconfig 进入

LuCI --->
	Applications --->
			 <*> luci-app-myapplication............................. LuCI Support for Test

选定，然后保存退出，编译 make V=s
烧录固件

2.2.2.3 uci文件创建

方式① 在openwrt源码目录 openwrt源码/package/base-files/files/etc/config/ 新建cbi_file文件
方式② 在开发板/etc/config目录下新建cbi_file文件，内容如下（注：该文件在重新烧录固件后不会丢失）：

config 'gateway_sn' 'sn'
    option 'sn' 'gw2019081300001'

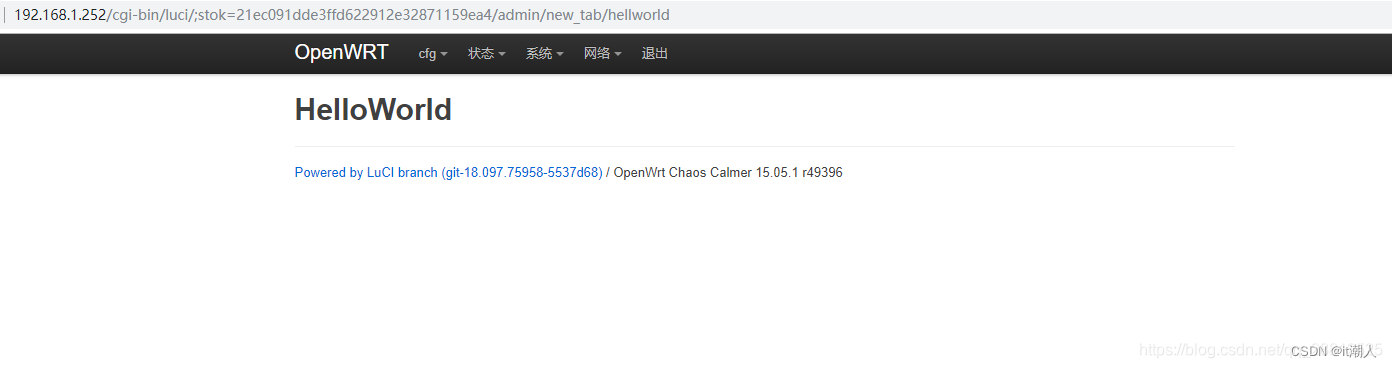

2.2.2.4 查看效果

3 结尾

3.1 总结&反思

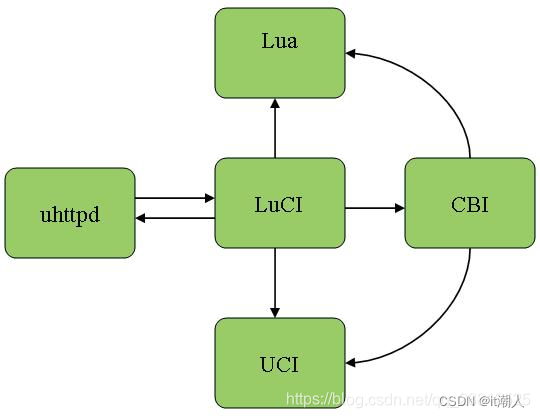

Luci、Lua、Uci、CBI的关系图，如下图：
CBI 详情见 Openwrt：LuCI之CBI（二）
UCI 详情见 Openwrt：LuCI之UCI（三）
LUA详情见 lua基本语法

3.2 名词解释

Lua：解释性脚本语言
Uci：(Unified Configuration Interface)，OpenWrt中为实现所有系统配置的一个统一接口
Luci：(Lua ConﬁgurationInterface )，由Lua实现的Openwrt网页系统配置接口
MVC 框架：(model+view+controller )，要开发一个新的功能页面，开发者只要根据 MVC 框架写些简单的 Lua 脚本，剩下的部分由Openwrt为你自动完成
CBI：(Configuration Binding Interface)，CBI模型位于lua\luci\model\cbi
