USB总线-Linux内核USB设备信息解析（十六）

1.概述

Linux内核中USB设备信息及拓扑结构可以从/sys/kernel/debug/usb/devices和/sys/bus/usb/devices中获取，下面介绍这些信息如何解读。

2./sys/kernel/debug/usb/devices

这些信息由usb_device_dump函数打印，信息格式如下所示，意义见注释。

[drivers/usb/core/devices.c]
#define ALLOW_SERIAL_NUMBER

/*
Bus:  总线编号
Lev:  USB总线拓扑层级，最大7层，Lev=0为Root hub
Prnt: 父设备的设备号
Port: 设备接入端口的端口编号，从0开始，Root hub默认为0，其他Hub的下行端口从0开始编号。
Cnt:  相同拓扑层级上设备的数量
Dev:  设备编号
Spd:  速度
MxCH: Hub的Port数量
*/
static const char format_topo[] =
"\nT:  Bus=%2.2d Lev=%2.2d Prnt=%2.2d Port=%2.2d Cnt=%2.2d Dev#=%3d Spd=%-4s MxCh=%2d\n";

/*
Manufacturer: 厂商字符串
Product:      产品字符串
SerialNumber: 序列号
*/
static const char format_string_manufacturer[] =
  "S:  Manufacturer=%.100s\n";

static const char format_string_product[] =
  "S:  Product=%.100s\n";

#ifdef ALLOW_SERIAL_NUMBER
static const char format_string_serialnumber[] =
  "S:  SerialNumber=%.100s\n";
#endif

/*
Alloc: bFirstInterface
Int:   bInterfaceCount
Iso:   bFunctionClass, 同时会输出类的名称
*/
static const char format_bandwidth[] =
  "B:  Alloc=%3d/%3d us (%2d%%), #Int=%3d, #Iso=%3d\n";

/*
Ver:  bcdUSB
Cls:  bDeviceClass，同时会输出类的名称
Sub:  bDeviceSubClass
Prot: bDeviceProtocol
MxPS: bMaxPacketSize0
Cfgs: bNumConfigurations
*/
static const char format_device1[] =
  "D:  Ver=%2x.%02x Cls=%02x(%-5s) Sub=%02x Prot=%02x MxPS=%2d #Cfgs=%3d\n";

/*
Vendor: idVendor
ProdID: idProduct
Rev:    bcdUSB
*/
static const char format_device2[] =
  "P:  Vendor=%04x ProdID=%04x Rev=%2x.%02x\n";

/*
Ifs:    bNumInterfaces
Cfg:    bConfigurationValue
Atr:    bmAttributes
MxPwr:  bMaxPower * mul, USB_SPEED_SUPER: mul=8, 其他mul=2
*/
static const char format_config[] =
  "C:%c #Ifs=%2d Cfg#=%2d Atr=%02x MxPwr=%3dmA\n";

/*
FirstIf: bFirstInterface
IfCount: bInterfaceCount
Cls:     bFunctionClass, 同时会输出类的名称
Sub:     bFunctionSubClass
Prot:    bFunctionProtocol
*/
static const char format_iad[] =
  "A:  FirstIf#=%2d IfCount=%2d Cls=%02x(%-5s) Sub=%02x Prot=%02x\n";

/*
If:     bInterfaceNumber
Alt:    bAlternateSetting
EPs:    bNumEndpoints
Cls:    bInterfaceClass, 同时会输出类的名称
Sub:    bInterfaceSubClass
Prot:   bInterfaceProtocol
Driver: 使用的驱动名称
*/
static const char format_iface[] =
  "I:%c If#=%2d Alt=%2d #EPs=%2d Cls=%02x(%-5s) Sub=%02x Prot=%02x Driver=%s\n";

/*
Ad:     bEndpointAddress, I: 输入, O: 输出
Atr:    bmAttributes, 同时输出传输类型
MxPS:   一次传输最大包长度
Ivl:    interval
*/
static const char format_endpt[] =
  "E:  Ad=%02x(%c) Atr=%02x(%-4s) MxPS=%4d Ivl=%d%cs\n";


static ssize_t usb_device_dump(char __user **buffer, size_t *nbytes,
			       loff_t *skip_bytes, loff_t *file_offset,
			       struct usb_device *usbdev, struct usb_bus *bus,
			       int level, int index, int count);

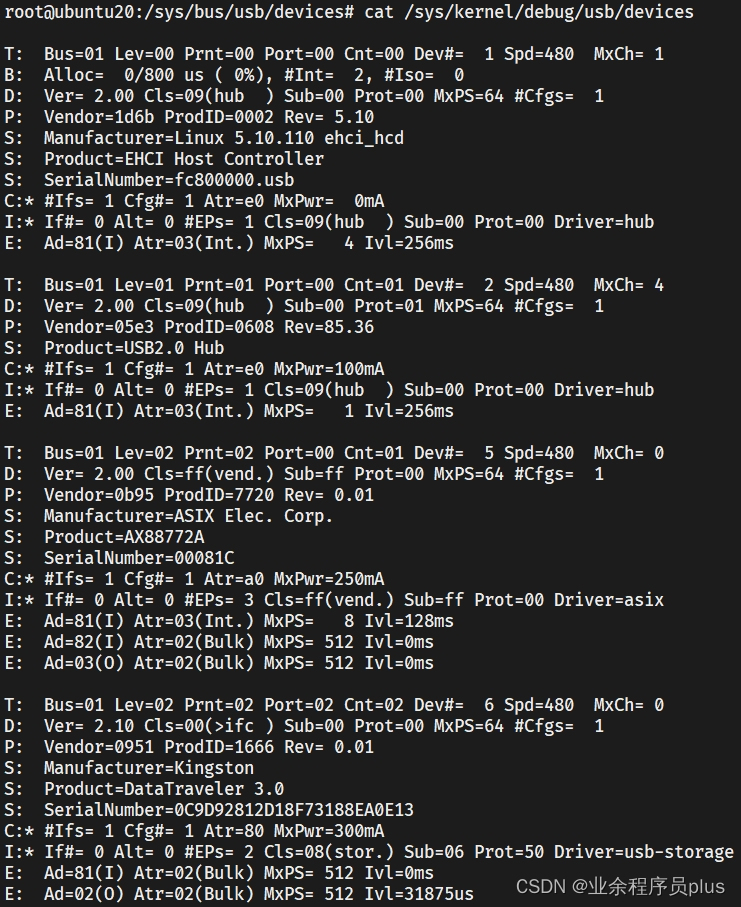

下图是一个示例，可以按照上面的信息分析一下USB总线的拓扑结构。USB1总线速度为USB2.0，总共有3级。第0级为Root Hub，只有一个port，设备号为1。第1级的USB设备也为Hub，接在Root Hub下面，有4个port，设备号为2。第2级有两个USB设备，接在第1级的USB Hub下面。第1个设备的设备号为8，接在第1级Hub的第0个下行port，是USB转网口设备，有1个配置、1个接口、3个端点（0x81为输入端点，传输类型为中断传输；0x82为输入端点，传输类型为批量传输，0x3为输出端点，传输类型为批量传输）。第2个设备的设备号为6，是存储设备，有1个配置、1个接口、2个端点（0x81为输入端点，传输类型为批量传输；0x2为输入端点，传输类型为批量传输）。

3./sys/bus/usb/devices

该文件下面的设备信息的命名规则遵循下面2条原则，内核中的USB设备命名规则也遵循下面2条原则。

1. usbn: 表示USB总线，如果是USB3.0控制器，则会有2条总线，分别是usbn和usbn+1。
2. bus-port.port…:configuration:interface（总线-端口.端口…:配置:接口）: Root Hub的端口号为0，其他Hub的下行端口从1开始编号。

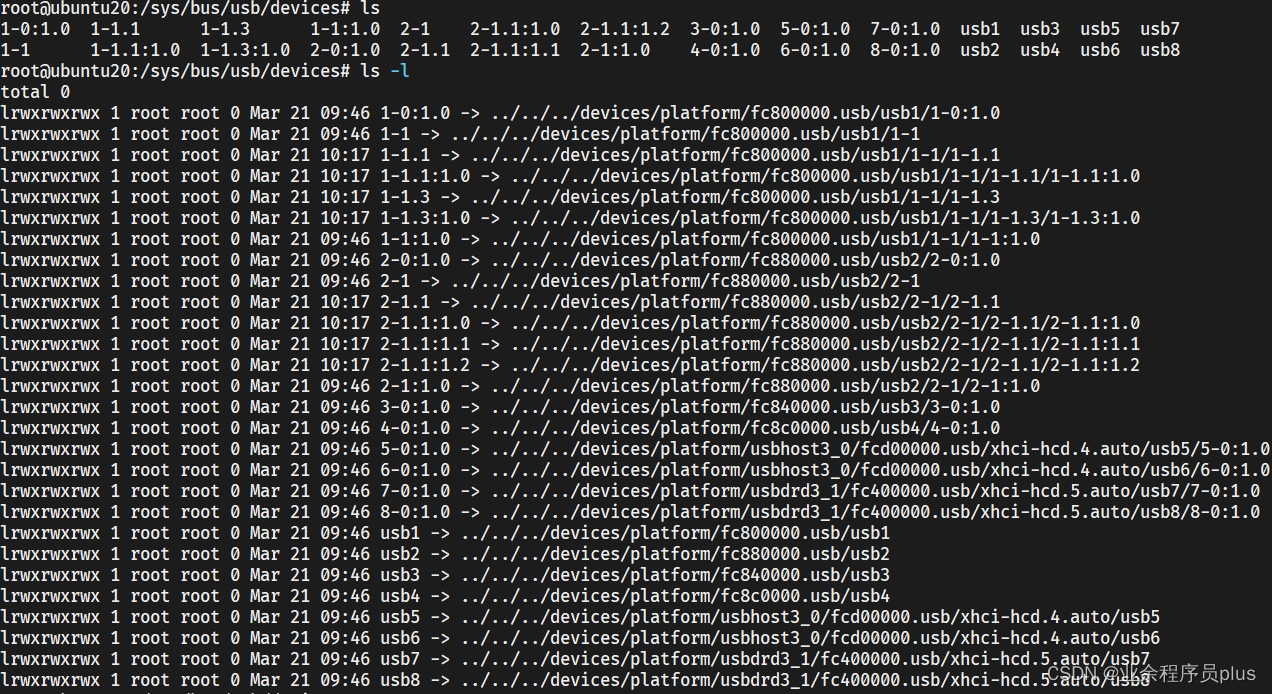

下图是一个示例，设备信息可进入文件查看。

• usb1表示USB1总线。
• 1-0:1.0表示usb1总线的Root Hub，使用配置1和接口0。
• 1-1表示USB1总线Root Hub下面接的设备，端口编号为1，属于第1级Hub。
• 1-1:1.0表示第1级Hub使用配置1和接口0。
• 1-1.1表示第1级Hub的端口1。
• 1-1.1:1.0表示第1级Hub的端口1下面的设备使用配置1和接口0。
• 1-1.3表示第1级Hub的端口3。
• 1-1.3:1.0表示第1级Hub的端口3下面的设备使用配置1和接口0。
