前言

呵呵此问题主要是来自于帖子月经结贴 -- 《Segmentation Fault in Linux》

这里主要也是结合了作者的相关 case, 来做的一些调试分享

当然很多的情况还是蛮有意思

本文主要问题如下

1. 访问异常堆栈地址1
2. 访问异常堆栈地址2
3. 访问异常堆栈地址3
4. stack_size 为什么初始化为 136kb?
5. 访问异常堆栈地址4
6. 访问异常堆栈地址5

1. 访问异常堆栈地址1

#include <stdio.h>
#include <stdlib.h>

int* foo() {
	int a = 10;
	return &a;
}

int main() {
	int* b;

	b = foo();
	printf ("%d\n", *b);
}

可以看到的是这里的 address 依然是 0, 应该是编译时有什么处理

然后情况和 NPE 的情况一致

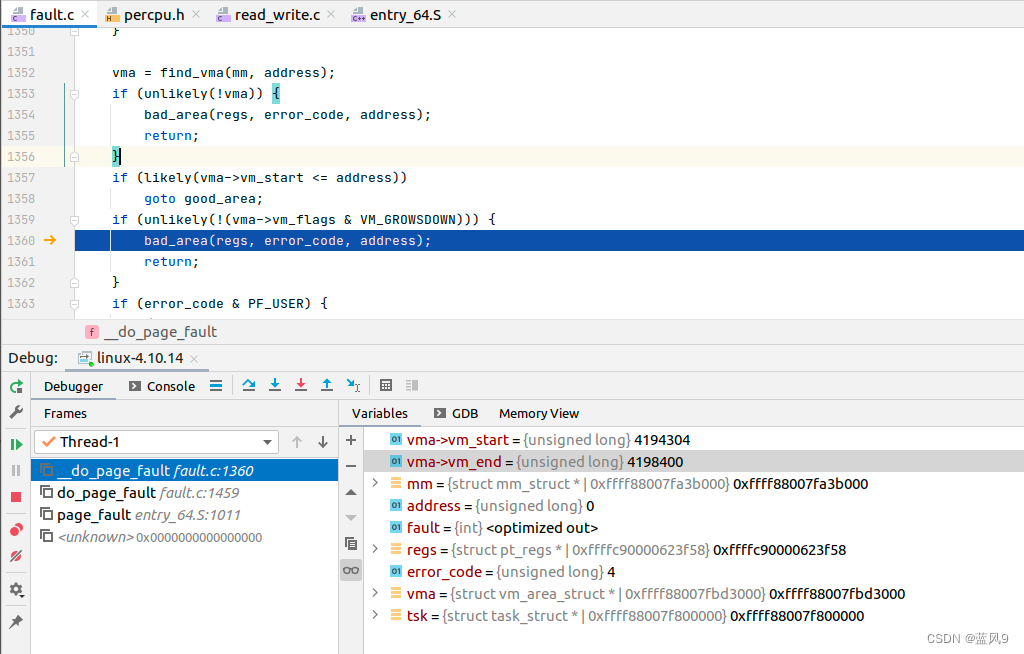

直接走的 bad_area, 输出日志信息, 发送 SIGSEGV 给目标进程

报错日志信息为

(initramfs) ./Test16SigSegvAccessInvalidStackAddr01

[ 9895.840368] Test16SigSegvAc[265]: segfault at 0 ip 00000000004005e9 sp 00007ffda8506930 error 4 in Test16SigSegvAccessInvalidStackAddr01[400000+1000]

出现问题的进程为 265号进程, 异常访问的地址为 0x 0

出现问题的异常代码为 0x4005e9, 栈顶寄存器的值为 0x 7ffda8506930

错误编码为 4 表示 PF_USER

0x0 为 foo 返回的地址信息, 应该是被编译器处理过

0x4005e9 为 main 中执行出现异常的代码段

在准备 printf 的参数的时候, 出现的异常

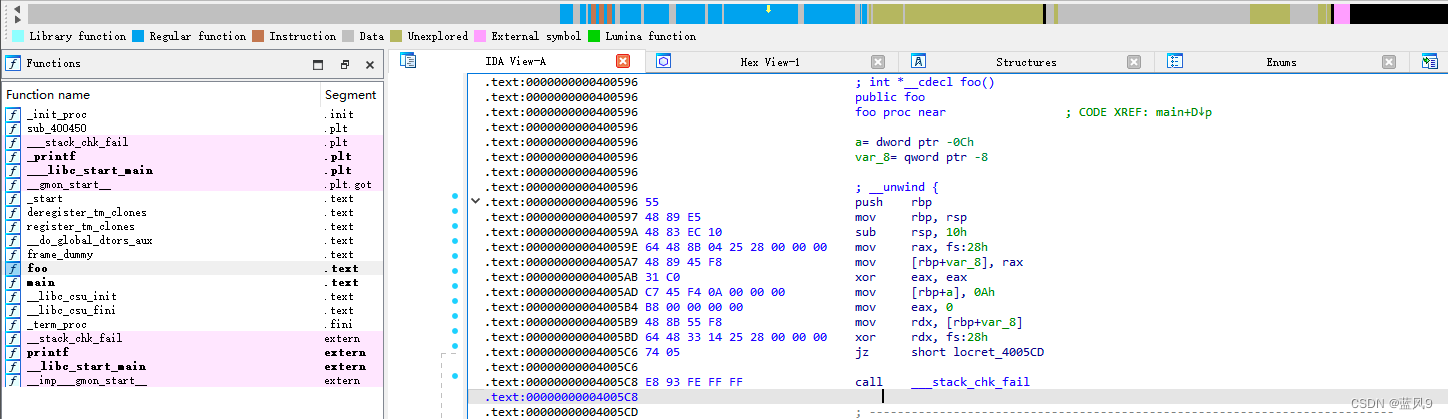

我们看一下 foo 的编译之后的结果

可以看到的是返回值是直接定义的 0, 然后返回回去了

其他部分的增加了一个局部变量处理的意义不明

2. 访问异常堆栈地址2

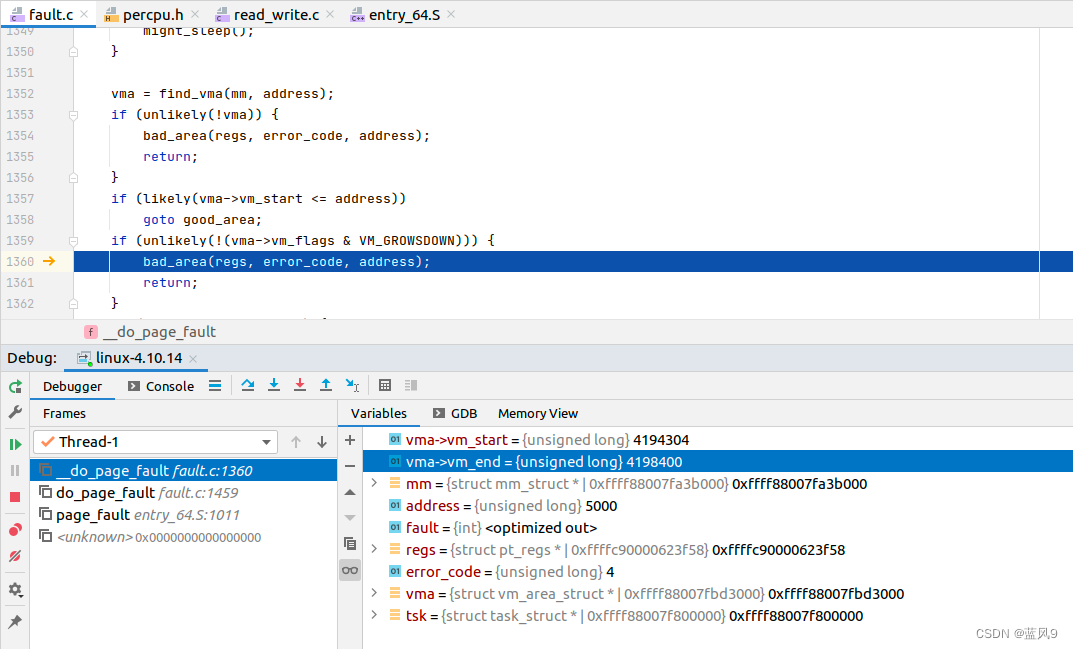

可以看到的是这里的 address 依然是 0, 应该是编译时有什么处理

然后情况和上面的情况一致

直接走的 bad_area, 输出日志信息, 发送 SIGSEGV 给目标进程

报错日志信息为

(initramfs) ./Test16SigSegvAccessInvalidStackAddr02

[10934.883918] Test16SigSegvAc[267]: segfault at 1388 ip 0000000000400644 sp 00007ffd1a7d5660 error 4 in Test16SigSegvAccessInvalidStackAddr02[400000+1000]

出现问题的进程为 267号进程, 异常访问的地址为 0x 1388

出现问题的异常代码为 0x400644, 栈顶寄存器的值为 0x 7ffd1a7d5660

错误编码为 4 表示 PF_USER

3. 访问异常堆栈地址3

#include <stdio.h>
#include <stdlib.h>

int main() {
	char* c;

	c = (char*)&c - 8192*2;
	*c = 'a';
	printf ("%c\n", *c);
}

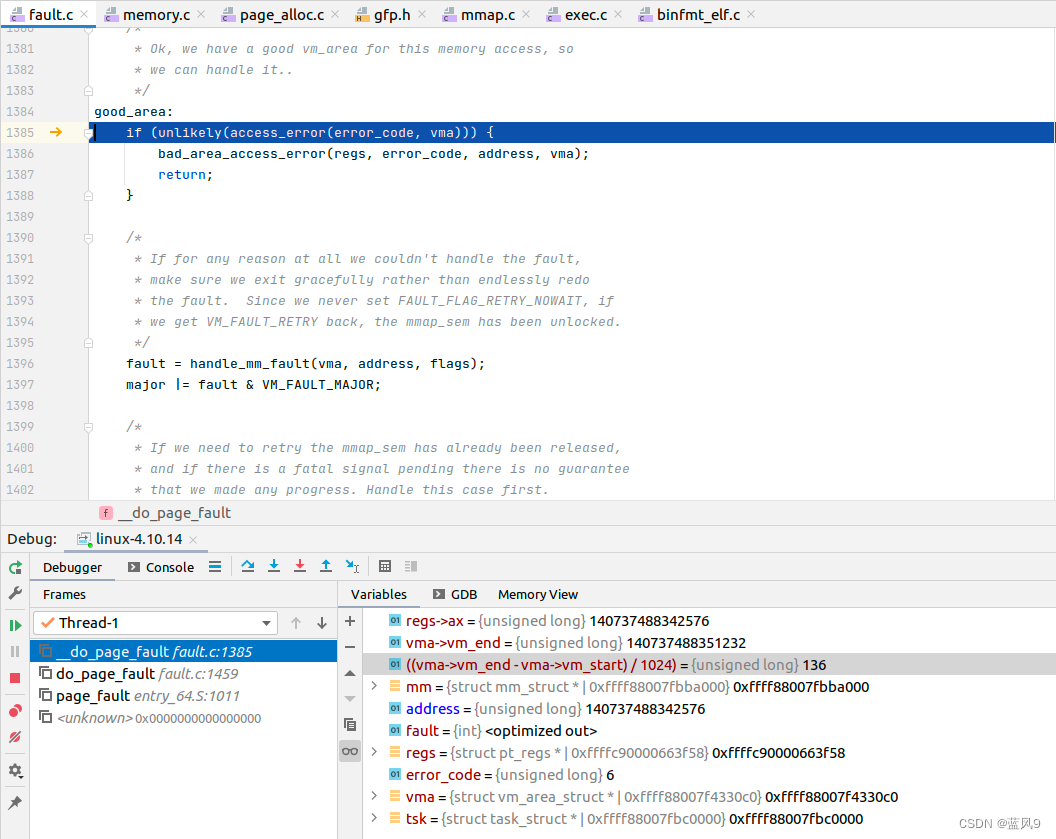

可以看到的是这里的 address 是 140735643557120 这是真实的用户栈帧的空间地址 0x7FFF 920A9D00‬ ‬‬‬‬

然后这里堆栈对应的 vma 有 136k, 然后这里的 address 是在这个 vma 的区间内, 并且可读可写, 因此没有异常

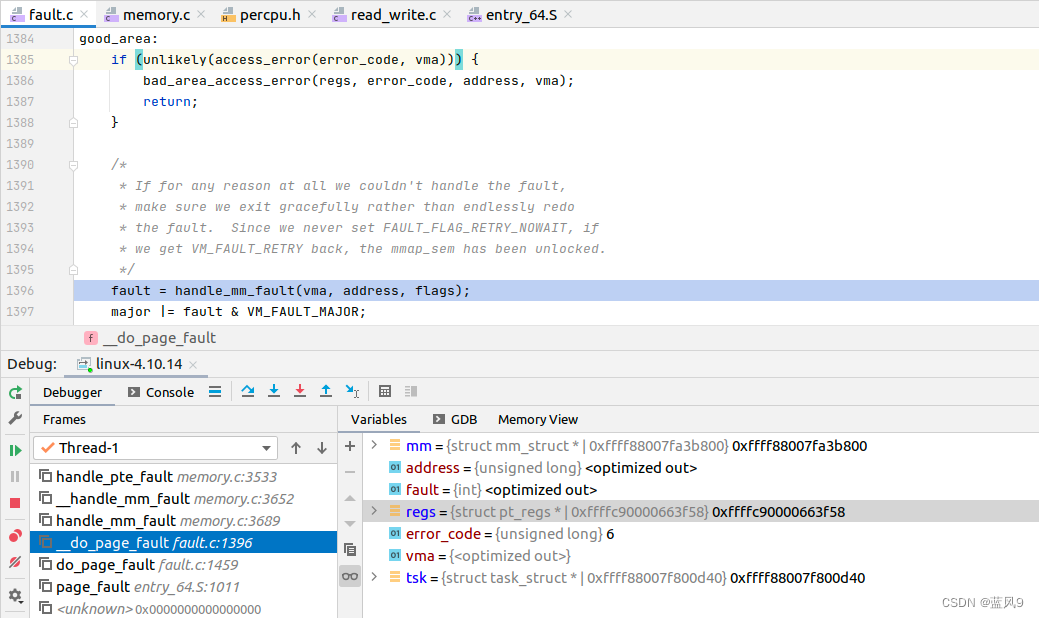

然后是走正常的缺页中断, 然后之后是对于该内存的赋值处理

regs->ip 为 0x4005bf

4. stack_size 为什么初始化为 136kb?

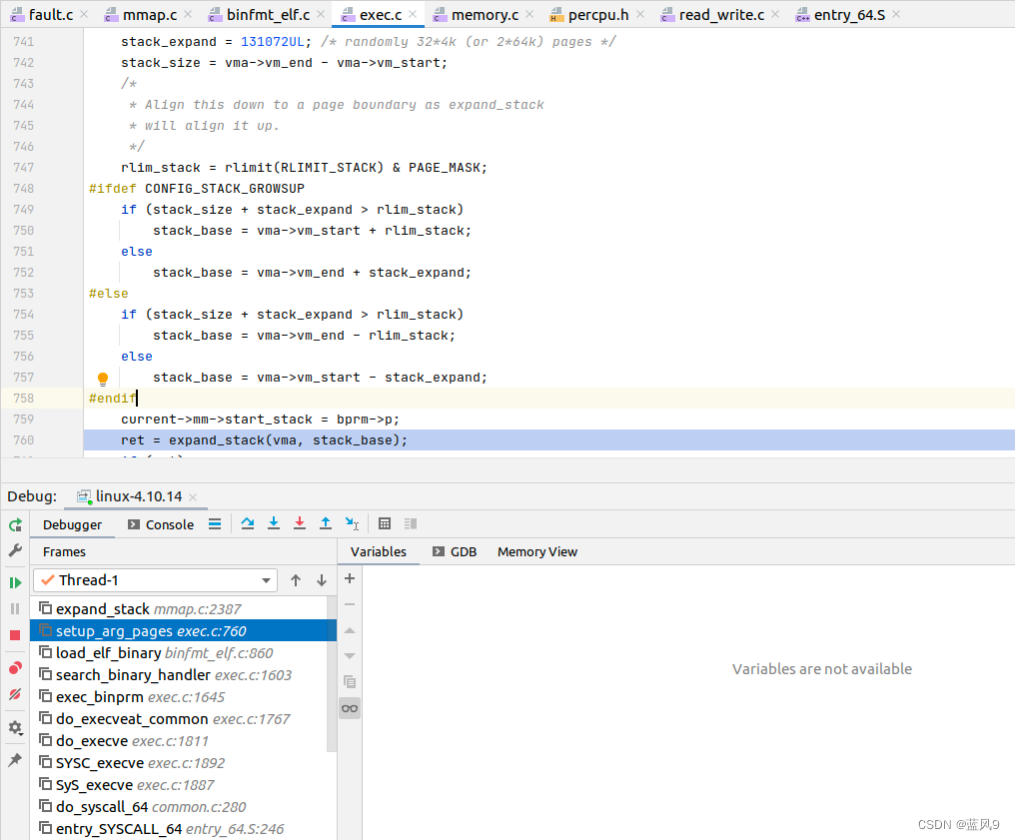

如下代码, rlimit_stack 默认值为 8192kb

stack 对应的 vma 默认大小为 8kb, 然后 stack_expand 为 128kb

如下代码处理之后 stack 对应的 vma 为 136kb

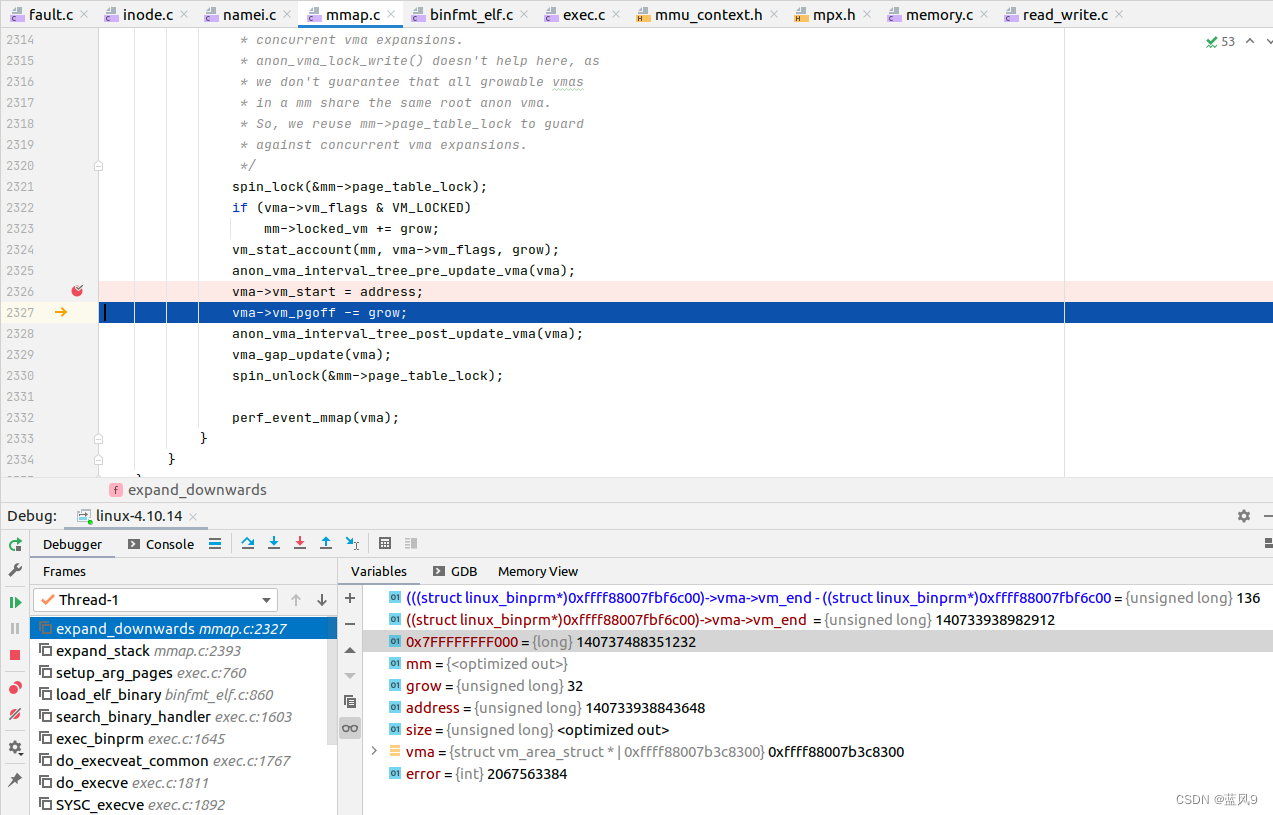

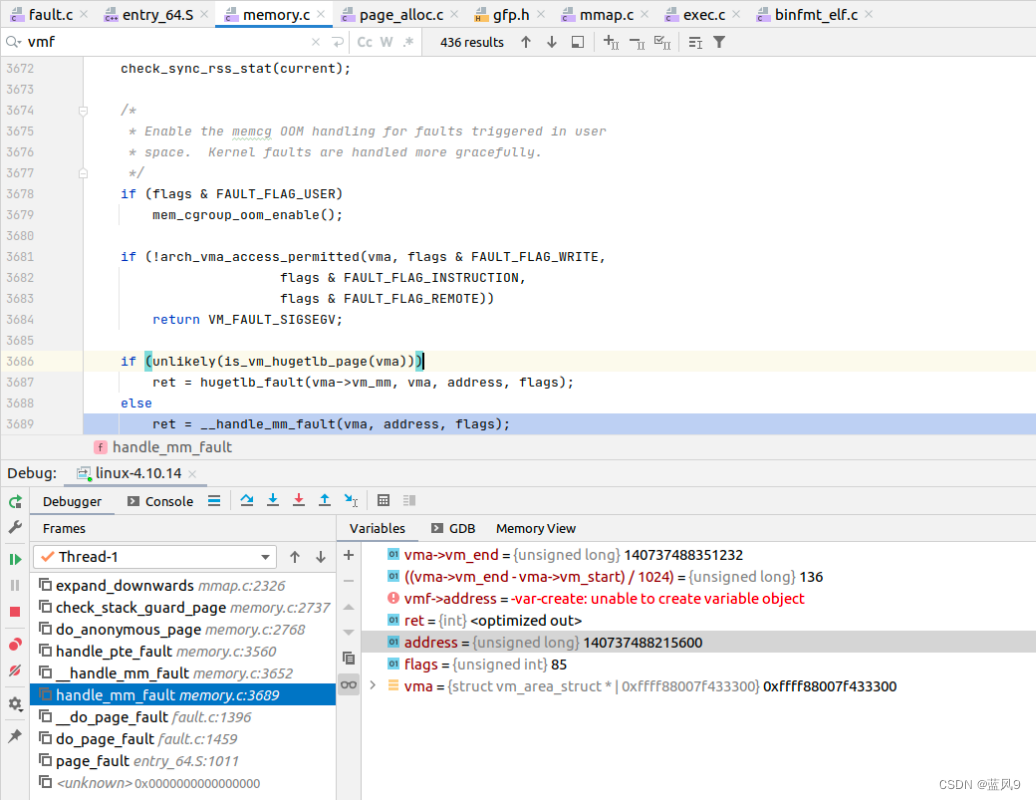

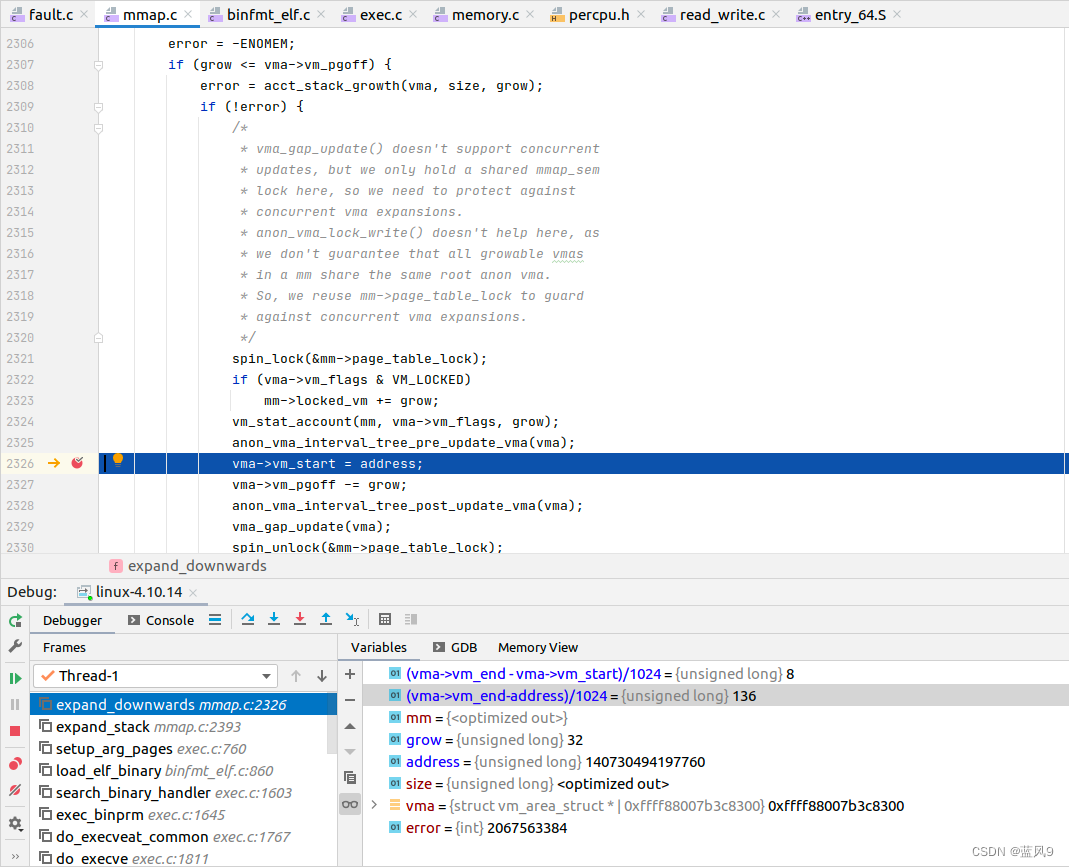

具体的更新 stack 对应的 vma 的地方在如下地方

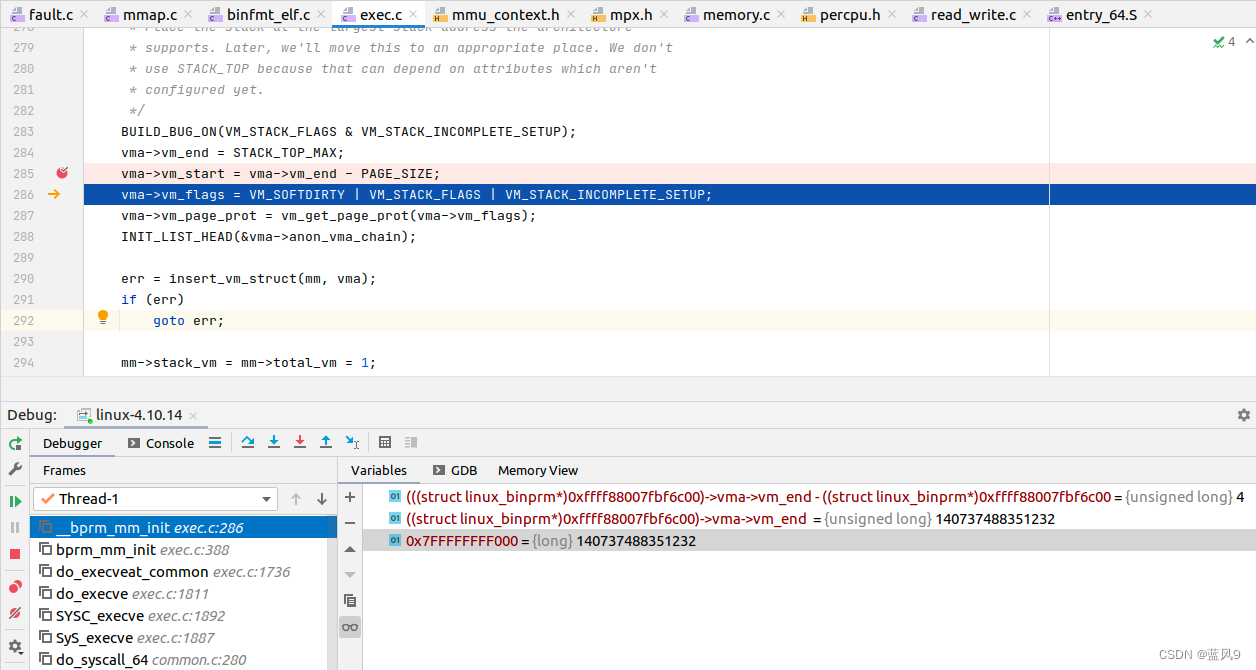

看一下 stack 的初始化, 这里是关闭了 ASLR 的情况

stack 初始化为以 0x7ffffffff000 结束的 4kb

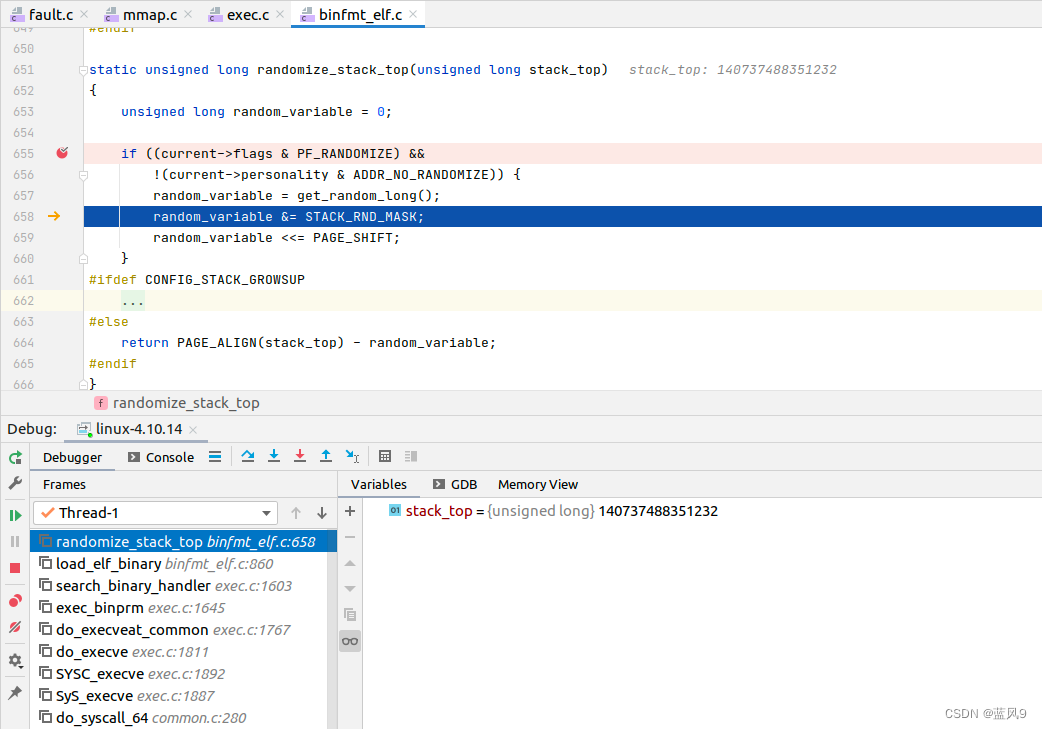

exec.setup_arg_pages 传入的新的 stack_top 是通过 binfmt_elf.randomize_stack_top 计算得到的, 默认的 STACK_TOP 是 0x7ffffffff000

然后 binfmt_elf.randomize_stack_top 的过程中会偏移随机数个页面

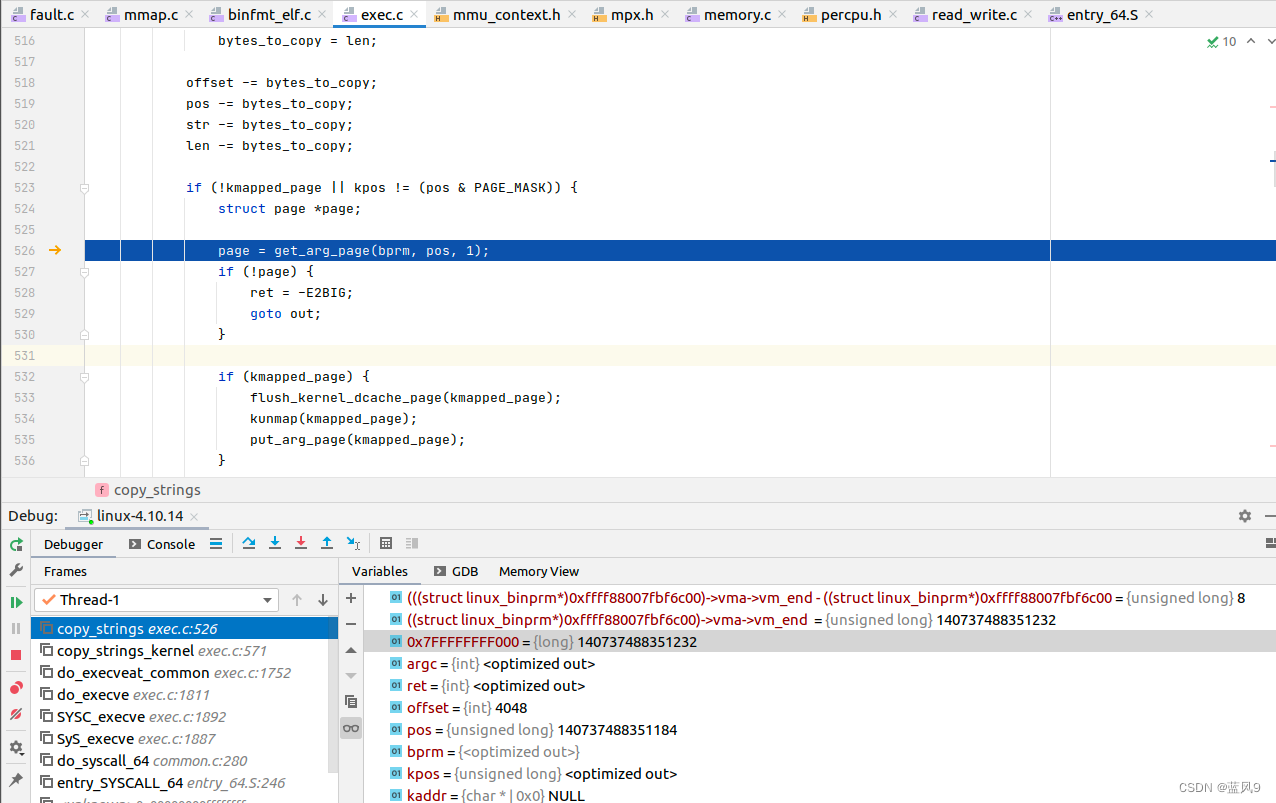

拷贝参数的时候, 可能空间不够向下扩充了 4kb, 目前合计 8kb

然后就是 stack_expand, 扩充空间为 136kb

stack 空间观察的实际例子, 可以看到这里 stack 占用的是 0x7ffffffff000 - 0x7ffffffde000 = 0x21000 合计 132kb

估算大概就是 4kb[init] + 128kb[stack_expand] = 132kb

root@ubuntu:~/linux/linux-4.10.14# ps -ef | grep Test14
root     43248 42986  0 21:59 pts/0    00:00:00 gdb Test14ReadFileTwice
root     43250 43248  0 21:59 pts/0    00:00:00 /root/linux/tmp/Test14ReadFileTwice
root     43255 42488  0 21:59 pts/3    00:00:00 grep --color=auto Test14
root@ubuntu:~/linux/linux-4.10.14# cat /proc/43250/maps | grep stack
7ffffffde000-7ffffffff000 rw-p 00000000 00:00 0                          [stack]

5. 访问异常堆栈地址4

#include <stdio.h>
#include <stdlib.h>

int main() {

//    int *p = (int *) 0x7ffffffcf100;
    int *p = (int *) 0x7ffffffdf100;

    *p = 10;

}

首先需要关闭 linux 的地址随机化

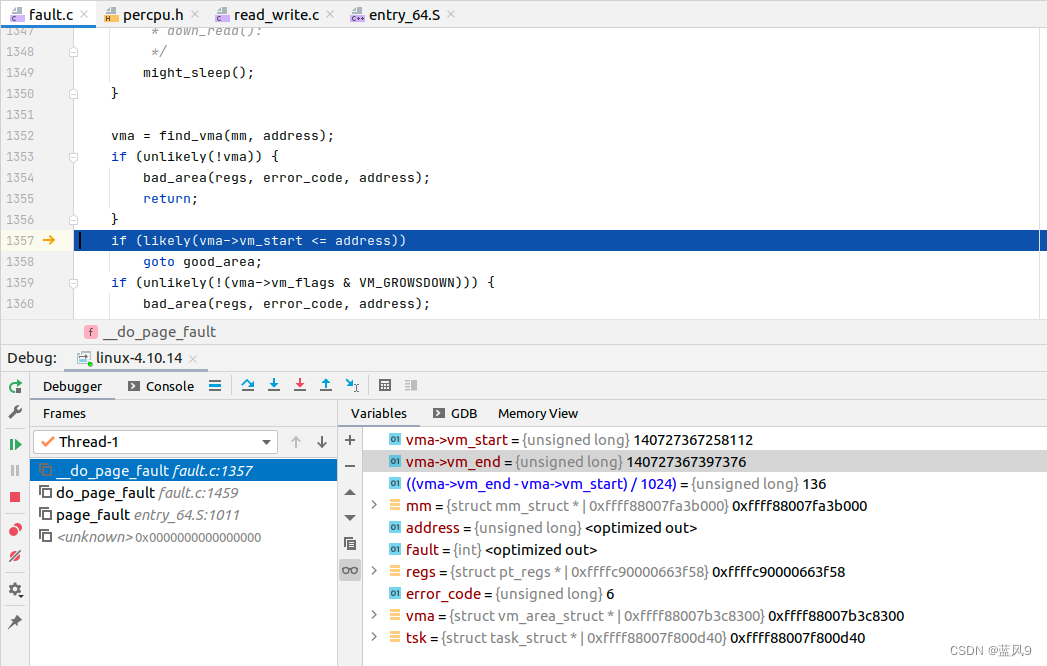

根据起始地址可以观察到的是 vma 是属于堆栈所属的 vma, 大小为 136kb

stack 对应的 vma 区间为 0x7ffffffdd000 - 0x7ffffffff000

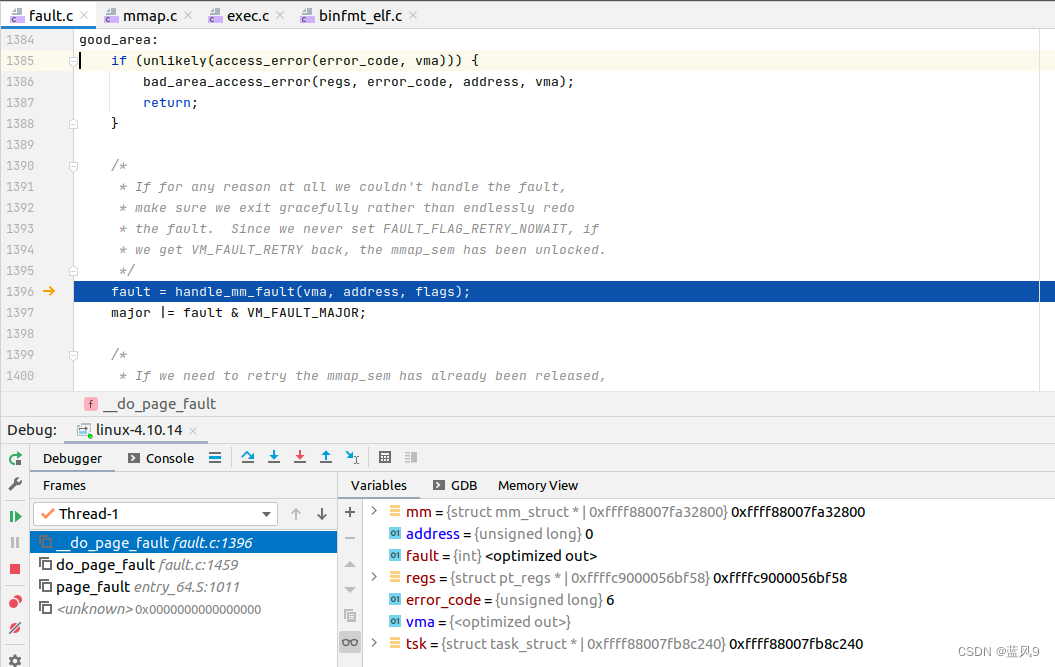

访问的地址属于 stack 的区间, 并且可读可写, 走正常的缺页中断处理

更新上面的指针 p “int *p = (int *) 0x7ffffffcf100;”

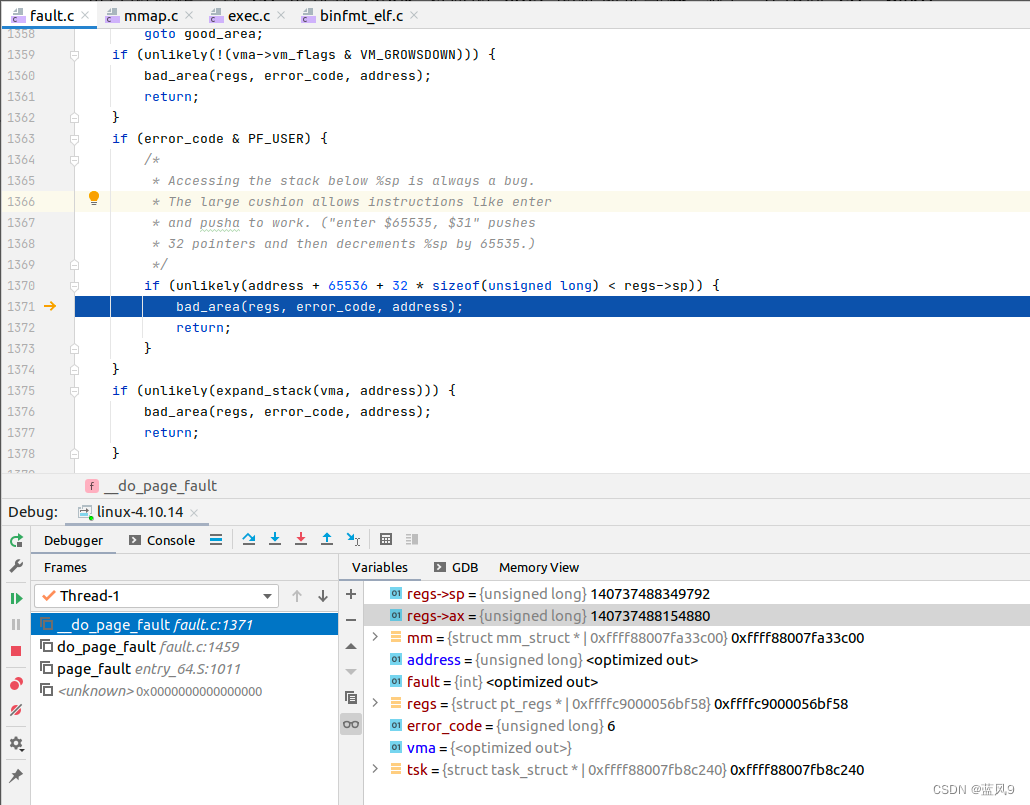

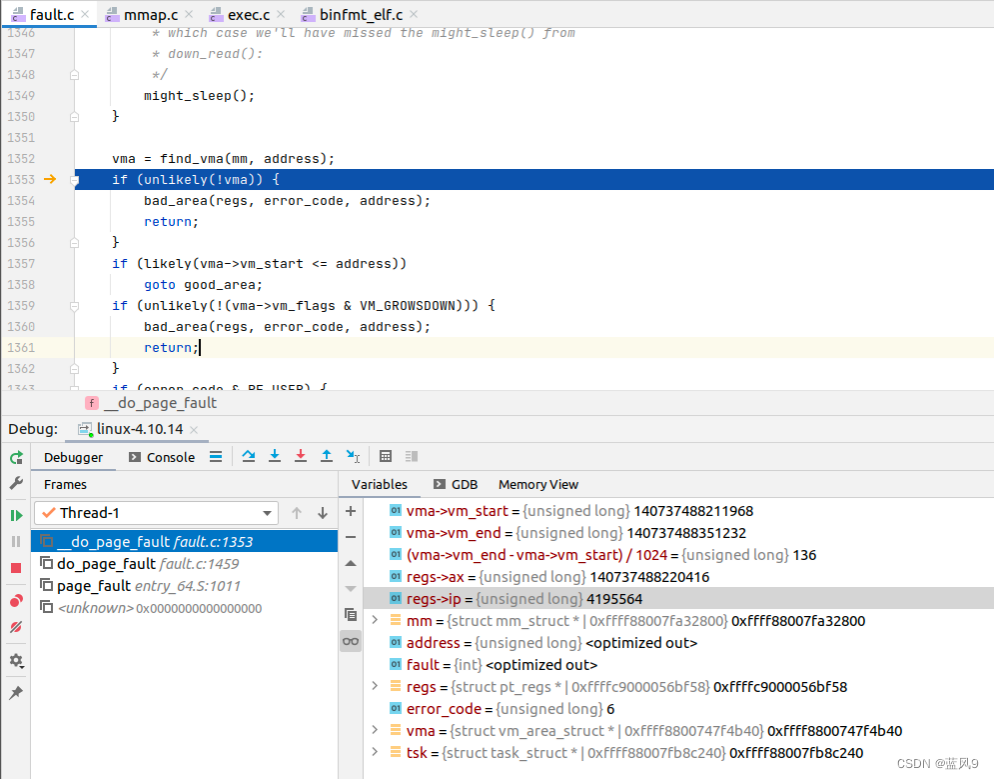

从代码可以看出, 如果找不到 address 对应的 vma, 是允许 access [($sp – 65536 – 256), $sp] 的地址空间的

可以的操作是将 sp 更新到 stack 对应的 vma 的低地址部分, 然后在访问 sp – 64kb 范围内的内容, 这时候操作系统会 expan_stack 来扩充堆栈空间

但是我们这里 sp 还在 stack 对应的 vma 的高地址部分, 不满足这里扩充堆栈的条件, 因此这里得到的是一个 SIGSEGV

报错日志信息为

(initramfs) ./Test16SigSegvAccessKernelAddr03

[78329.025697] Test16SigSegvAc[297]: segfault at 7ffffffcf100 ip 00000000004004ec sp 00007fffffffea60 error 6 in Test16SigSegvAccessKernelAddr03[400000+1000]

出现问题的进程为 297号进程, 异常访问的地址为 0x 7ffffffcf100

出现问题的异常代码为 0x4004ec, 栈顶寄存器的值为 0x 7fffffffea60

错误编码为 4 表示 PF_USER | PF_WRITE

6. 访问异常堆栈地址5

#include <stdio.h>
#include <stdlib.h>

#define GET_rsp(rsp) do { \
        asm volatile ("movq %%rsp, %0\n\t" : "=m" (rsp)); \
} while (0)

#define K 1024

int main() {
        char* c;
        int i = 0;
        unsigned long rsp;

        GET_rsp (rsp);
        printf ("Current stack pointer is %#x\n", rsp);
        while (1) {
                c = (char*)rsp - i * K;
                *c = 'a';
                GET_rsp (rsp);
                printf ("rsp = %#x, overflow %dK\n", rsp, i);
                i ++;
        }
}

日志输出如下

(initramfs) ./Test16SigSegvAccessInvalidStackAddr04
Current stack pointer is 0xffffea30
rsp = 0xffffea30, overflow 0K
rsp = 0xffffea30, overflow 1K
rsp = 0xffffea30, overflow 2K
rsp = 0xffffea30, overflow 3K
rsp = 0xffffea30, overflow 4K
rsp = 0xffffea30, overflow 5K
rsp = 0xffffea30, overflow 6K
rsp = 0xffffea30, overflow 7K
rsp = 0xffffea30, overflow 8K
rsp = 0xffffea30, overflow 9K
rsp = 0xffffea30, overflow 10K
// 省略 .. 一部分连续的输出
rsp = 0xffffea30, overflow 8181K
rsp = 0xffffea30, overflow 8182K
rsp = 0xffffea30, overflow 8183K
rsp = 0xffffea30, overflow 8184K
rsp = 0xffffea30, overflow 8185K
rsp = 0xffffea30, overflow 8186K
rsp = 0xffffea30, overflow 8187K
rsp = 0xffffea30, overflow 8188K
rsp = 0xffffea30, overflow 8189K
rsp = 0xffffea30, overflow 8190K
[ 1569.537658] Test16SigSegvAc[273]: segfault at 7fffff7fee30 ip 0000000000400578 sp 00007fffffffea30 error 6 in Test16SigSegvAccessInvalidStackAddr04[400000+1000]
Segmentation fault

stack 默认有 136kb 合计 34 个 page

当前 rsp 为 0x7fffffffea30, STACK_TOP 为 0x7ffffffff000, 当前已经使用的空间为 0x5d0 = 1488 合计约 1.5kb

从 1.5kb – 8kb 的区间有正常的物理内存, 并且可写, 无缺页中断

从 8kb – 136kb 的区间走的是正常的缺页中断

然后从 136kb – 8192kb 的区间, 开始以页为单位, 向下 expand_stack, 每次扩展一个页面, 比如访问 135kb 所在的页面时, 会向下 expand 136kb – 140kb 对应的页面

到达 STACK_LIMIT 8192kb 的时候, stack 根据约束无法向下再扩展, 访问到异常地址, 发生 SIGSEGV 信号

8kb – 132kb 走正常的缺页中断

这里 vma 区间是 0x7ffffffdd000 - 0x7ffffffff000, 需要访问的空间为 0x7fffffffce30

然后从 136kb – 8192kb 的区间, 如果下一个页面未使用, 向下 expand_stack, 每次扩展一个页面

这里访问的地址是 0x7ffffffdde30

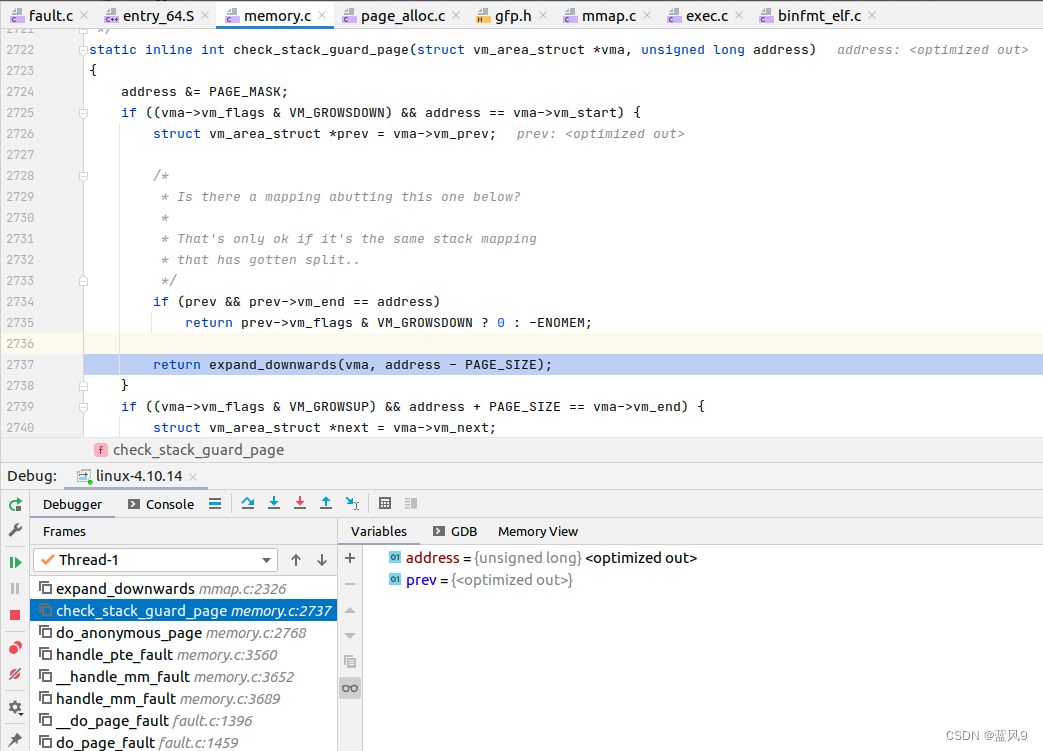

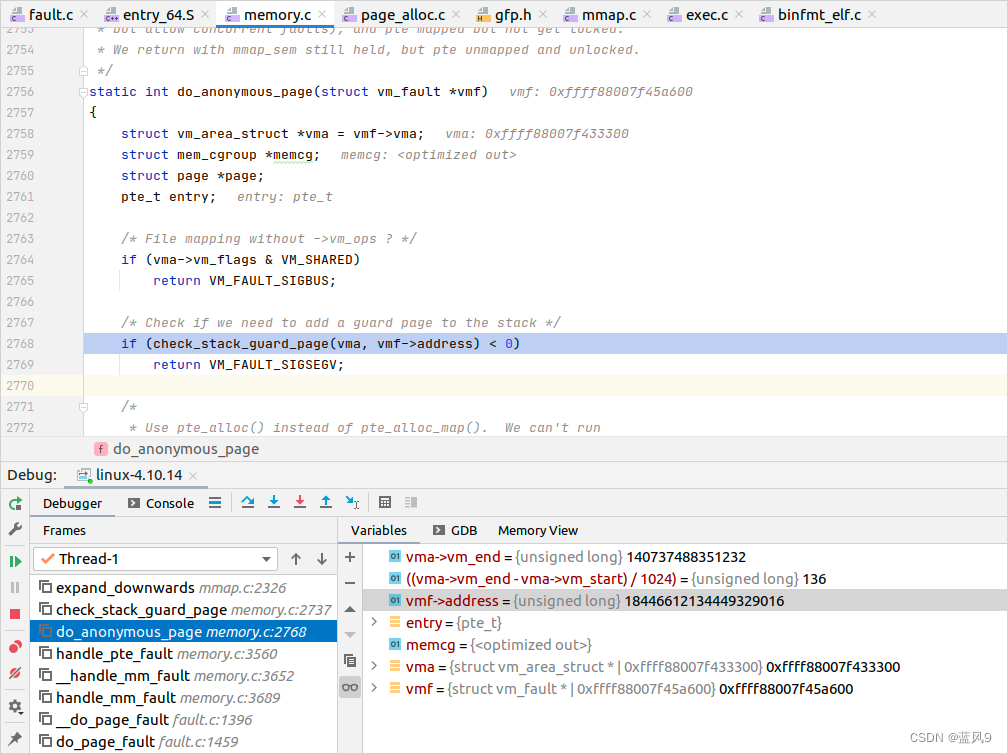

堆栈空间访问到目前的最低一个页面的时候, 需要自动向下扩展一个页面

访问到超出界限的地方

这里访问的空间是 0x7fffffff7fe30, 是刚好超出 8192kb 的第一个页面

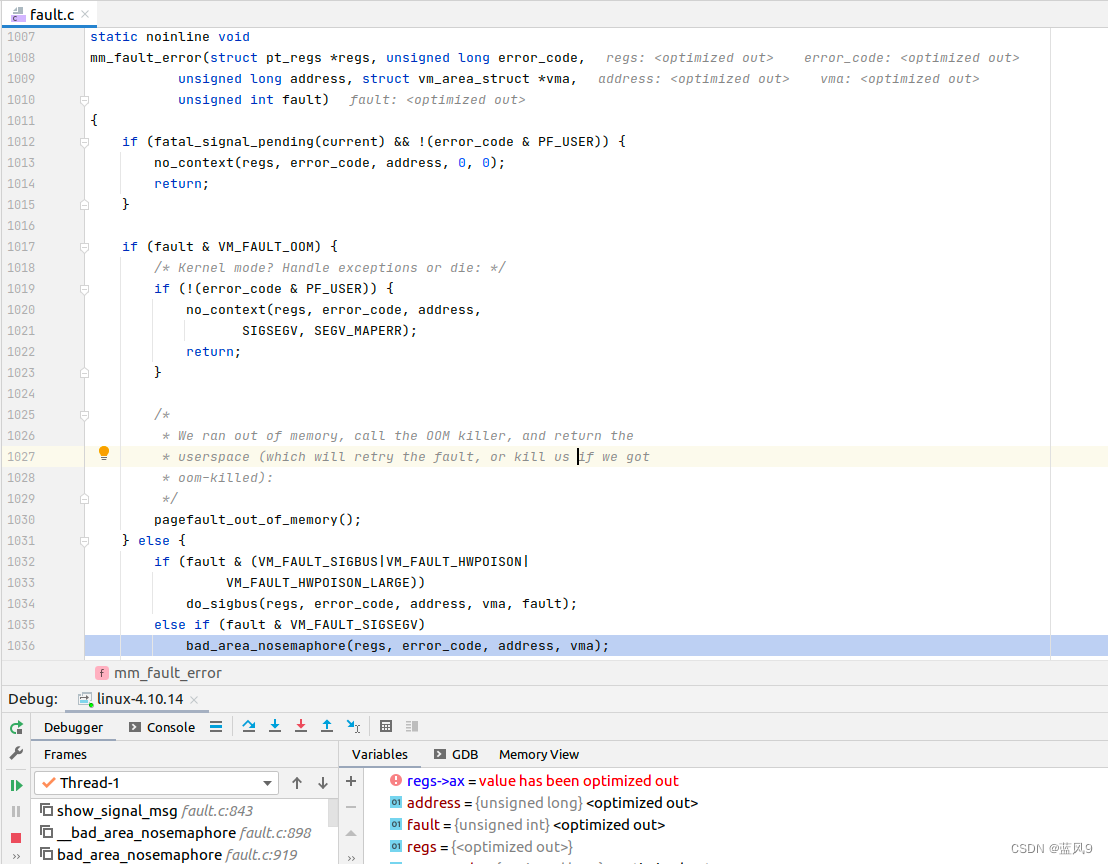

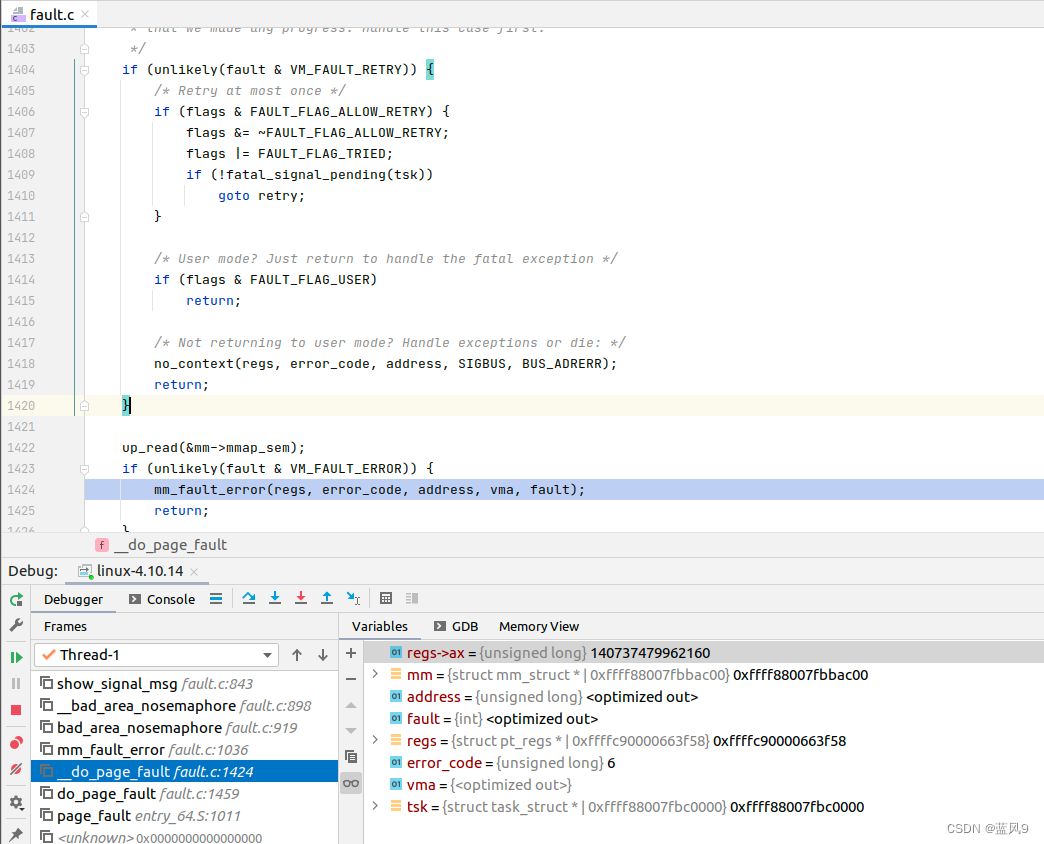

这里是处理缺页中断失败, 然后接着走的下面的 mm_fault_error

然后 fault 带上了 FAULT_SIGSEGV, 发送 SIGSEGV 信号

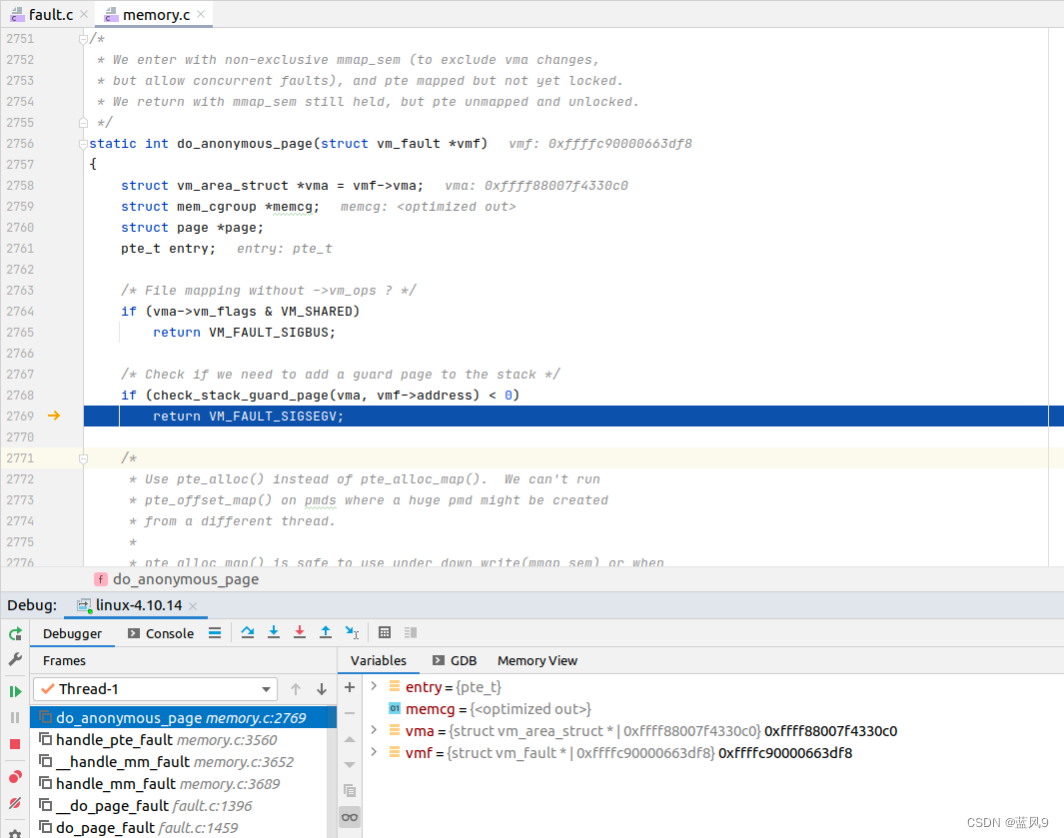

然后这里的缺页中断异常主要是在 check_stack_guard_page 中, 发现到达了 stack 前一块空间的地方, 返回没有内存 NOMEM, 然后 check_stack_guard_page 这里响应给上级 VM_FAULT_SIGSEGV 给上层, 再最上面就是 __do_page_fault 的处理了

完
