文章目录

1、安装标注工具
- 1.1 ubuntu linux 系统
- 1.2 windows系统
2、labelimg使用方法
3、标注结果文件说明
4、标注图片和结果文件整理

检测系列相关文章参考如下链接：

VOC数据的结构介绍及自定义生成，用labelimg自已标注
VOC标准数据的生成及分析,VOC易用labelimg生成,做为基础的检测数据类型
VOC转YOLO,方便YOLO系列模型使用
VOC转COCO,方便用于COCO map评估
YOLO转VOC,方便使用我们的VOC相关分析和处理代码
COCO转VOC,方便使用我们的VOC相关分析和处理代码
以上数据格式互转，方便我们处理各种收集的开源数据和自己标记的数据的整合。当然也不是特别的全面，但是工作中常用的主流的格式是包含的。
觉的有价值的小伙伴可以给点个赞。

1、安装标注工具

数据格式是VOC格式，标注工具是labelimg，更多安装方法查看官网

1.1 ubuntu linux 系统

#克隆labeling
git clone https://github.com/tzutalin/labelImg
cd labelImg
#python3 和 pyqt5
sudo apt-get install pyqt5-dev-tools
python3 -m install pip install lxml pyqt5
python3 -m install pip install labelImg
labelImg [IMAGE_PATH] [PRE-DEFINED CLASS FILE]

1.2 windows系统

下载地址,双击即可使用。data/predefined_classes.txt下的内容，可以修改自定义分类类别。

2、labelimg使用方法

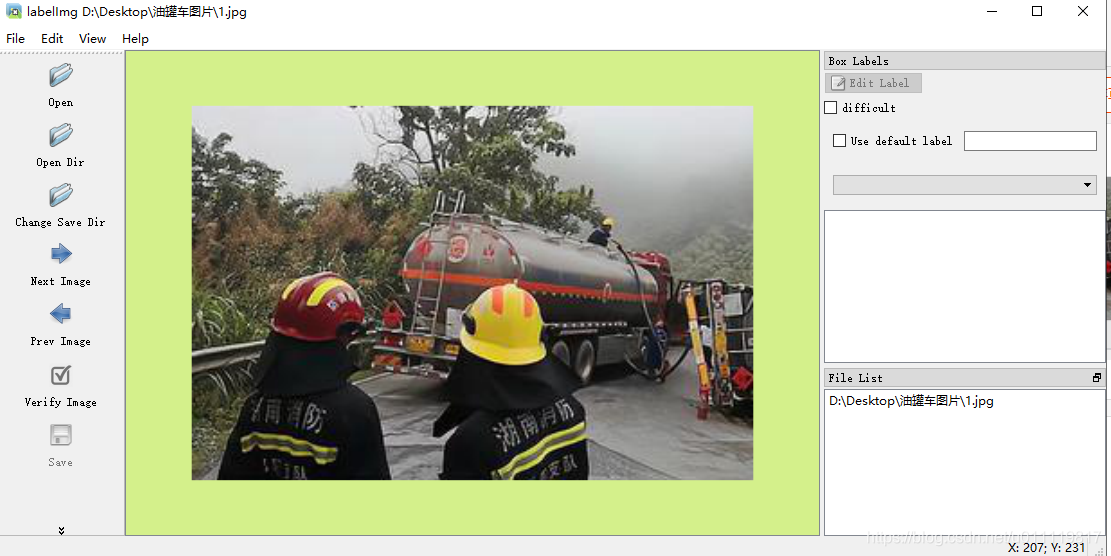

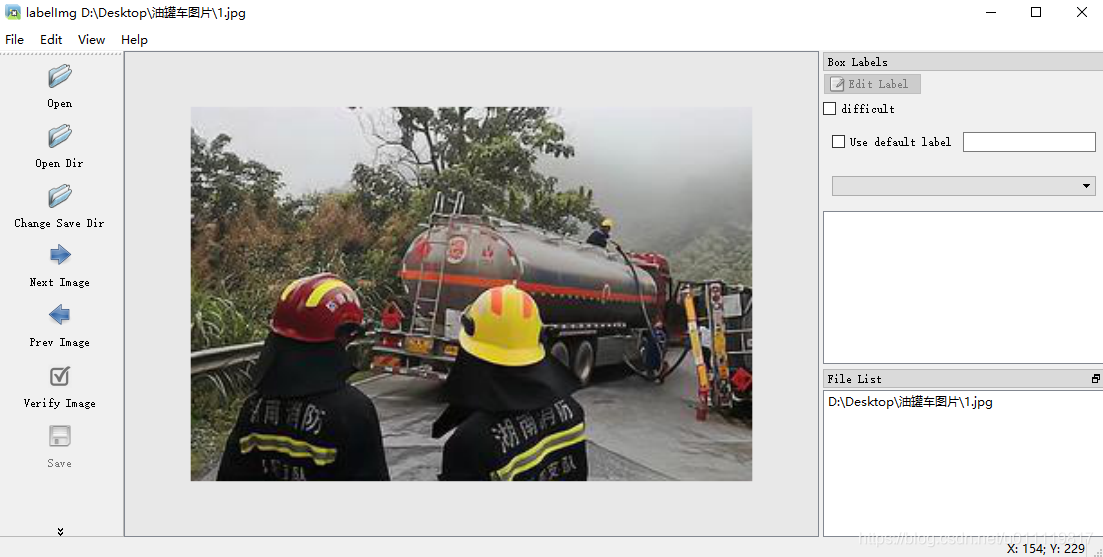

本节将以windows系统的软件使用为例进行说明。图型界面如下：
在这里插入图片描述
opendir用来打开图片所在文件夹
change save dir 用来选择结果保存文件夹，可以与图片文件夹是同一个
更多的快捷键如下：

快捷键	功能
Ctrl+u	Load all of the images from a directory
Ctrl+r	Change the default annotation target dir
Ctrl+s	Save
Ctrl + d	Copy the current label and rect box
Ctrl + Shift + d	Delete the current image
Space	Flag the current image as verified
w	Create a rect box
d	Next image
a	Previous image
del	Delete the selected rect box
Ctrl++	Zoom in
Ctrl–	Zoom out
↑→↓←	Keyboard arrows to move selected rect box

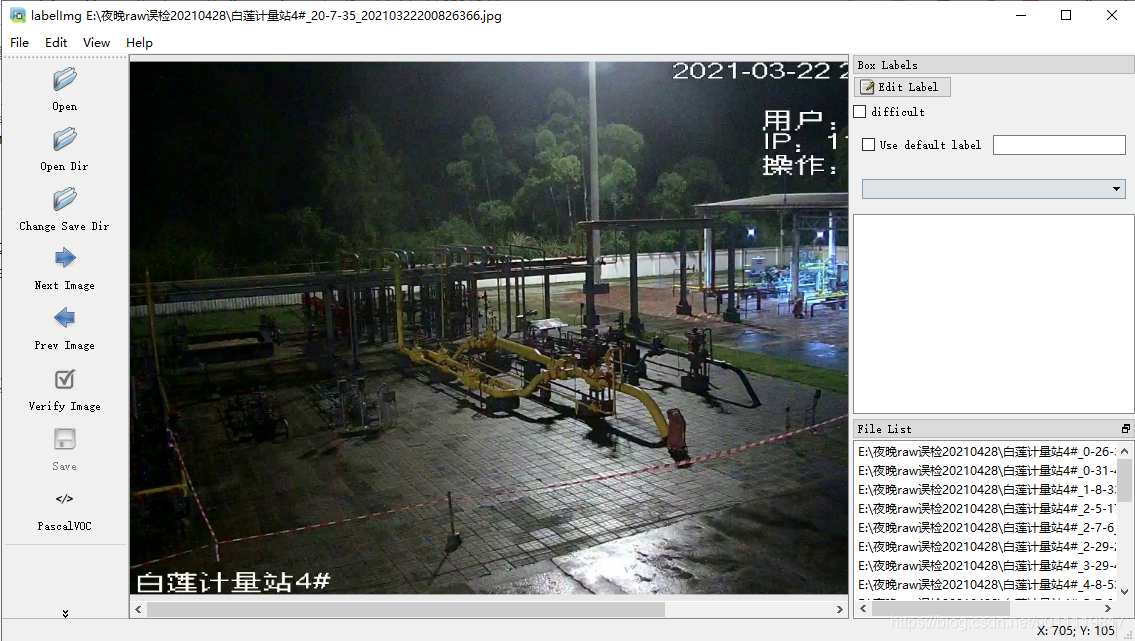

这些功能可以在标注图片过程中可以逐渐熟练使用，而且界面上有按钮可以来代替这些功能。要说明的是空格键来verfied图片，标注完成后，可以过一遍图片，来逐张验证，验证前后的区别是：
验证前	验证后
–	–

只是背景颜色的不现。

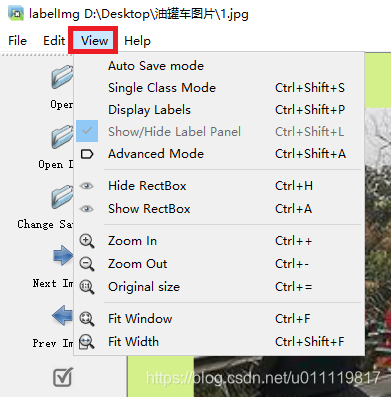

另外，VIew选项中，有几个按扭，可以提高标注效率：
推荐使用xml格式进行保存结果，具本分析请看下文。

3、标注结果文件说明

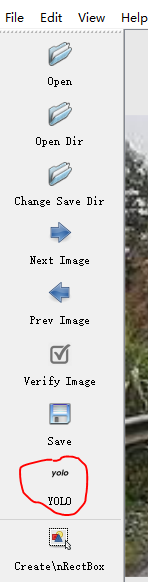

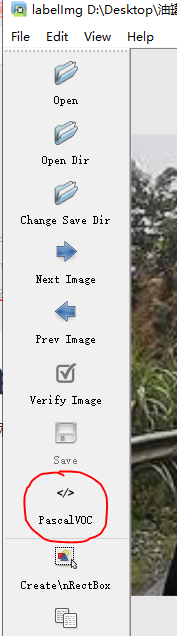

标注工具上有两种格式可以选择，Pascal VOC和YOLO格式。

Pascal VOC格式	YOLO格式

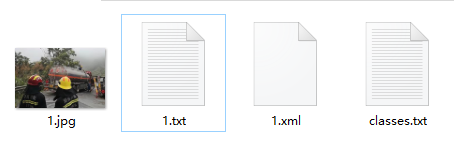

对两种结果的文件分别进行保存然后查看：

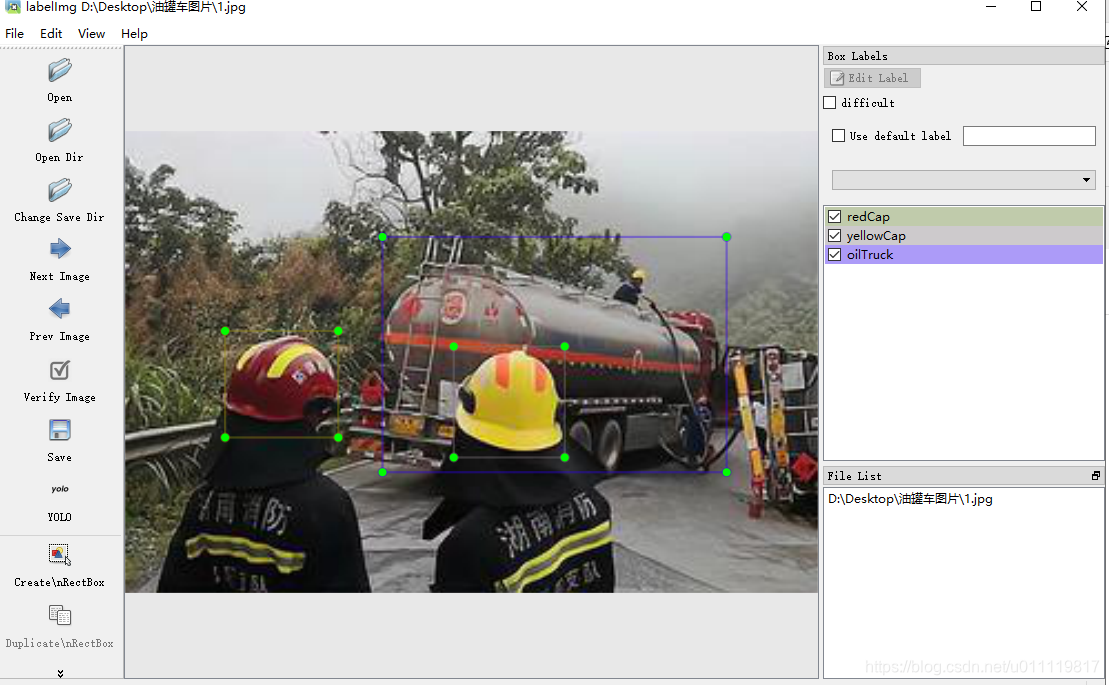

上图标注了三个类别，标注结果如下：
在这里插入图片描述

pascal voc格式保存结果为1.xml,yolo保存结果为1.txt和classes.txt。该软件对标注好的一张图片只能保存一次，所以对其中oilTruck这个分类的框微动一下后，再次保存的。不论那种结果保存格式，文件名与图片名一一对应，只有扩展名不同。下面看一下两种格式中的标注内容。

3.1 Pascal VOC数据集介绍

本段就贴个链接1，链接2吧，因为写的很好，在继续读下文前，一定要去认真看一看。

3.2 Pascal VOC格式

该种格式以xml文件进行保存，具体内容是：

<annotation>
	<folder>油罐车图片</folder>
	<filename>1.jpg</filename>
	<path>D:\Desktop\油罐车图片\1.jpg</path>
	<source>
		<database>Unknown</database>
	</source>
	<size>
		<width>312</width>
		<height>208</height>
		<depth>3</depth>
	</size>
	<segmented>0</segmented>
	<object>
		<name>redCap</name>
		<pose>Unspecified</pose>
		<truncated>0</truncated>
		<difficult>0</difficult>
		<bndbox>
			<xmin>43</xmin>
			<ymin>92</ymin>
			<xmax>96</xmax>
			<ymax>144</ymax>
		</bndbox>
	</object>
	<object>
		<name>yellowCap</name>
		<pose>Unspecified</pose>
		<truncated>0</truncated>
		<difficult>0</difficult>
		<bndbox>
			<xmin>147</xmin>
			<ymin>98</ymin>
			<xmax>198</xmax>
			<ymax>151</ymax>
		</bndbox>
	</object>
	<object>
		<name>oilTruck</name>
		<pose>Unspecified</pose>
		<truncated>0</truncated>
		<difficult>0</difficult>
		<bndbox>
			<xmin>111</xmin>
			<ymin>46</ymin>
			<xmax>266</xmax>
			<ymax>157</ymax>
		</bndbox>
	</object>
</annotation>

从xml中可以看到每个分类的对应名称和位置xmin,ymin,xmax,ymax。labelimg标注坐标体系是左上角是（0，0）,向右向下分别x,y的正方向。

3.3 YOLO格式说明

有两个文件，1.txt中存放结果，具体内容是：

0 0.222756 0.567308 0.169872 0.250000
1 0.552885 0.598558 0.163462 0.254808
2 0.600962 0.487981 0.496795 0.533654

classes.txt中具体内容是：

redCap
yellowCap
oilTruck

如果有多张图片时，会有与图片文件名相同的txt结果文件，但classes.txt文件只有一个，同时该文件的内容与labelimg下data/predefined_classes.txt内容相同。结果文件与classes.txt文件配合才可获得具体的结果。如果我们增加分类或修改predefined_classes.txt时，结果会发生改变，得出个结论就是使用YOLO格式保存结果不便于对标注做出改动，所以使用pascal voc格式比较好。
解释一下结果文件1.txt中内容的意义：
如第一行：0 0.222756 0.567308 0.169872 0.250000，0表示classes.txt 中第0行分类是redCap.剩下的四个数分别的标注框的(x,y,w,h),x,y是中心点，w是宽度，h是高度。与pascal voc xml文件中结果对应的具体计算公式如下：

#注释是xml的结果
w_img=312 # width
h_img=208 # height
x1 = 43  #xmin
x2 = 96  #xmax
y1 = 92  #ymin
y2 = 144 #ymax
x=(x1+x2)/2 = 69.5
y=(y1+y2)/2 = 118
w=x2-x1 = 53
h=y2-y1 = 52
x = x/w_img = 0.22275641 #四舍五入保留6位有效数字即为yolo文件中结果
y = y/h_img = 0.56730769
w = w/w_img = 0.16987179
h = h/h_img = 0.25

总的来说，不论是什么格式保存，结果无非是分类与位置共五个数

4、标注图片和结果文件整理

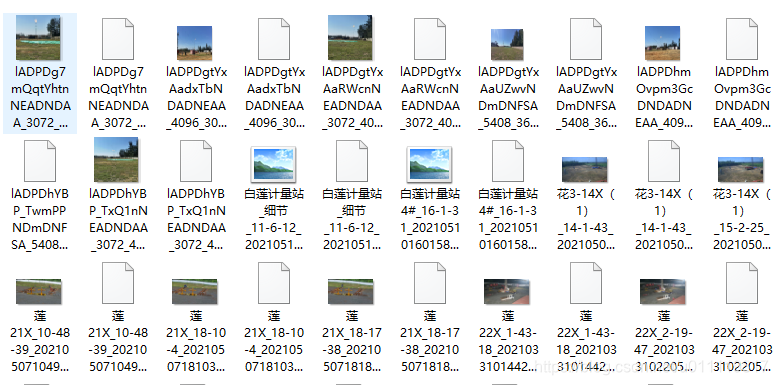

数据标注完以后，文件夹中是以.jpg结尾的图片和相同文件名以.xml结尾的标注结果，在训练前，要将这些文件整理成pascal voc格式。标注完成后的结果文件如下图：
在这里插入图片描述

4.1 Pascal VOC数据组织结构

Pascal VOC数据主要有2007和2012两年的数据，可以这里下载,也可以通过命令行下载：

wget http://host.robots.ox.ac.uk/pascal/VOC/voc2012/VOCtrainval_11-May-2012.tar
wget http://host.robots.ox.ac.uk/pascal/VOC/voc2007/VOCtrainval_06-Nov-2007.tar
wget http://host.robots.ox.ac.uk/pascal/VOC/voc2007/VOCtest_06-Nov-2007.tar

2007有train,val,test,而2012只有train和val
下载后解压：

tar xf *.tar

解压后结果是：

#第一级
VOCdevkit
├── VOC2007
└── VOC2012
#第二级
VOCdevkit/VOC2007
├── Annotations
├── ImageSets
├── JPEGImages
├── SegmentationClass
└── SegmentationObject

VOCdevkit/VOC2012
├── Annotations
├── ImageSets
├── JPEGImages
├── SegmentationClass
└── SegmentationObject
#以VOC2007为例，第三级
## Annotations
VOCdevkit/VOC2007/Annotations/
├── 000001.xml
├── 000002.xml
├── 000003.xml
├── 000004.xml
├── 000005.xml
├── 000006.xml
├── 000007.xml
├── 000008.xml
├── 000009.xml
├── 000010.xml
...
## JPEGImages
VOCdevkit/VOC2007/JPEGImages/
├── 000001.jpg
├── 000002.jpg
├── 000003.jpg
├── 000004.jpg
├── 000005.jpg
├── 000006.jpg
├── 000007.jpg
├── 000008.jpg
├── 000009.jpg
├── 000010.jpg
├── 000011.jpg
├── 000012.jpg
├── 000013.jpg

##ImageSets
VOCdevkit/VOC2007/ImageSets/
├── Layout
├── Main
└── Segmentation

#ImageSets第四级
VOCdevkit/VOC2007/ImageSets/
├── Layout
│   ├── test.txt
│   ├── train.txt
│   ├── trainval.txt
│   └── val.txt
├── Main
│   ├── aeroplane_test.txt
│   ├── aeroplane_train.txt
│   ├── aeroplane_trainval.txt
│   ├── aeroplane_val.txt
│   ├── bicycle_test.txt
│   ├── bicycle_train.txt
│   ├── bicycle_trainval.txt
│   ├── bicycle_val.txt
│   ├── bird_test.txt
│   ├── bird_train.txt
│   ├── bird_trainval.txt
│   ├── bird_val.txt
│   ├── boat_test.txt
│   ├── boat_train.txt
│   ├── boat_trainval.txt
│   ├── boat_val.txt
│   ├── bottle_test.txt
│   ├── bottle_train.txt
│   ├── bottle_trainval.txt
│   ├── bottle_val.txt
│   ├── bus_test.txt
│   ├── bus_train.txt
│   ├── bus_trainval.txt
│   ├── bus_val.txt
│   ├── car_test.txt
│   ├── car_train.txt
│   ├── car_trainval.txt
│   ├── car_val.txt
│   ├── cat_test.txt
│   ├── cat_train.txt
│   ├── cat_trainval.txt
│   ├── cat_val.txt
│   ├── chair_test.txt
│   ├── chair_train.txt
│   ├── chair_trainval.txt
│   ├── chair_val.txt
│   ├── cow_test.txt
│   ├── cow_train.txt
│   ├── cow_trainval.txt
│   ├── cow_val.txt
│   ├── diningtable_test.txt
│   ├── diningtable_train.txt
│   ├── diningtable_trainval.tx
│   ├── diningtable_val.txt
│   ├── dog_test.txt
│   ├── dog_train.txt
│   ├── dog_trainval.txt
│   ├── dog_val.txt
│   ├── horse_test.txt
│   ├── horse_train.txt
│   ├── horse_trainval.txt
│   ├── horse_val.txt
│   ├── motorbike_test.txt
│   ├── motorbike_train.txt
│   ├── motorbike_trainval.txt
│   ├── motorbike_val.txt
│   ├── person_test.txt
│   ├── person_train.txt
│   ├── person_trainval.txt
│   ├── person_val.txt
│   ├── pottedplant_test.txt
│   ├── pottedplant_train.txt
│   ├── pottedplant_trainval.tx
│   ├── pottedplant_val.txt
│   ├── sheep_test.txt
│   ├── sheep_train.txt
│   ├── sheep_trainval.txt
│   ├── sheep_val.txt
│   ├── sofa_test.txt
│   ├── sofa_train.txt
│   ├── sofa_trainval.txt
│   ├── sofa_val.txt
│   ├── test.txt
│   ├── train_test.txt
│   ├── train_train.txt
│   ├── train_trainval.txt
│   ├── train.txt
│   ├── train_val.txt
│   ├── trainval.txt
│   ├── tvmonitor_test.txt
│   ├── tvmonitor_train.txt
│   ├── tvmonitor_trainval.txt
│   ├── tvmonitor_val.txt
│   └── val.txt
└── Segmentation
    ├── test.txt
    ├── train.txt
    ├── trainval.txt
    └── val.txt

可以看到文件结构是相同的。
目标检测只用到Annotations、ImageSets和JPEGImages,而ImageSets下只用Main
对于2007，Main下各个txt文件的说明为：

*_train.txt是各个分类的训练图片,来自2007 trainval数据集
*_val.txt是各个分类的验证图片，来自2007 trainval数据集
*_trainval.txt 是各个分类的训练和验证图片，来自2007 trainval数据集
*_test.txt是各个分类的测试图片，来自2007 test数据集
#因为有20个分类，所以上述文件共20*4=80个，还有另外四个文件
train.txt
val.txt
trainval.txt
test.txt

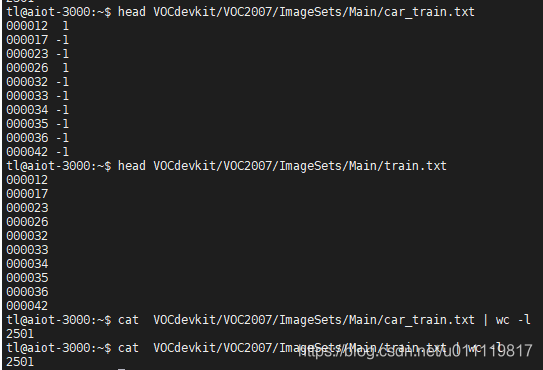

以上各个分类的文件与总文件行数是完全对应的，不同的是各个分类在图片名后会有1或-1来表示该图片是正样本还是负样本,以car这个分类为例：
在这里插入图片描述
可以看到文件名一样，行数也一样。同理，对于val.txt,trainval.txt,test.txt都是相同的。

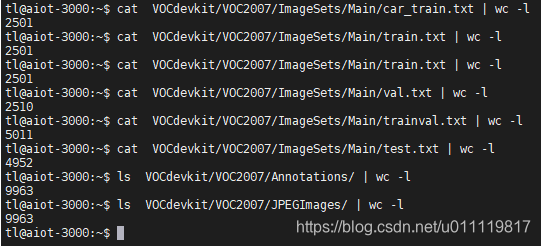

我们再看一下数量：

可以看到，数据上的一致性。另外注意，有四个文件是train_train.txt,train_val.txt,train_trainval.txt,train_test.txt,这个是火车分类，不要误理解为训练文件。
以上，我们就可以对pascal voc的结构有一个整体的认识。

4.2 自定义数据集整理为Pascal VOC格式

因为目标检测只用到Annotations、ImageSets和JPEGImages,而ImageSets下只用Main，所以我们可以照着创建一个这样的格式。如下：

VOCdevkit/VOC2021 #不同的数据集可以用不同的年份名称来命名，自己的数据集这个可以自定义
├── Annotations #存放所有*.xml的标注文件
├── ImageSets   #其下边只有Main这一个文件夹
│   └── Main    #用来存放train.txt,val.txt(训练中只有train.txt和val.txt,如果要测试还会有test.txt
└── JPGImages   #用来存放所有图片

我们可以执行如下命令来实现这个功能：

mv *.jpg VOCdevkit/VOC2021/JPEGImages
mv *.xml VOCdevkit/VOC2021/Annotations

要强调的一点是每一张图片并不是都会有对应的标注文件，对于一个要标注目都没有的图片是不会进行标注，也就不会有标注文件；也就是说xml文件数量会小于等于jpg的图片文件，对于没有标记文件的图片会被当做背景来处理，下文中也会有说明具体的处理方法。

将图片和标注文件放入对应的文件后的，还需要对ImageSets/Main下的train.txt和val.txt进行生成，使用如下代码：

#create_train_val.txt 该脚本放到与VOCdevkit同级位置
import os
years=[('2021',1.0)] #指定训练集百分比0~1，其余是验证
#years=[('2021',1.0)，('2022',0.8)] #多次收集形成多个文件夹时，也可以同时处理


wd = os.getcwd()
for year,percent in years:
    img_files = os.listdir('%s/VOCdevkit/VOC%s/JPEGImages' %(wd,year))
    split = int(len(img_files) * percent)
    train_img_files,val_img_files = img_files[:split],img_files[split:]
    with open('%s/VOCdevkit/VOC%s/ImageSets/Main/train.txt' %(wd,year),'w') as f1:
        for img_file in train_img_files:
            f1.write(img_file.split('.')[0]+'\n')
    print('train.txt done')
    with open('%s/VOCdevkit/VOC%s/ImageSets/Main/val.txt' %(wd,year),'w') as f2:
        for img_file in val_img_files:
            f2.write(img_file.split('.')[0]+'\n')
    print('val.txt done')

到此，其本上完成数据的整理工作。

4.3 Pascal VOC 格式转YOLO

这个转换过程主要是对于标签格式的转换，本文3.2节已经对YOLO的标签格式进行过介绍。转换代码如下：

#voc_label.py 这个文件yolov4官方文档中有，与VOCdevkit同级，但略有不同，具体如下
import xml.etree.ElementTree as ET
import pickle
import os
from os import listdir, getcwd
from os.path import join

sets = [('2012', 'train'), ('2012', 'val'), ('2007', 'train'), ('2007', 'val'), ('2007', 'test'),
('2021', 'train'), ('2021', 'val')] #有train,val,test的选择主要依赖与ImageSets/Main下有那些文件夹

classes = ["aeroplane","bicycle","bird","boat","bottle","bus","car","cat","chair","cow", \
"diningtable","dog","horse","motorbike","person","pottedplant","sheep","sofa","train","tvmonitor"]

def convert(size, box):
    dw = 1./size[0]
    dh = 1./size[1]
    x = (box[0] + box[1])/2.0
    y = (box[2] + box[3])/2.0
    w = box[1] - box[0]
    h = box[3] - box[2]
    x = x*dw
    w = w*dw
    y = y*dh
    h = h*dh
    return (x,y,w,h)

def convert_annotation(year, image_id):
    try:
        in_file = open('VOCdevkit/VOC%s/Annotations/%s.xml'%(year, image_id))
        out_file = open('VOCdevkit/VOC%s/labels/%s.txt'%(year, image_id), 'w')
        tree=ET.parse(in_file)
        root = tree.getroot()
        size = root.find('size')
        # print image_id
        w = int(size.find('width').text)
        h = int(size.find('height').text)

        for obj in root.iter('object'):
            difficult = obj.find('difficult').text
            cls = obj.find('name').text
            if cls not in classes or int(difficult) == 1:
                continue
            cls_id = classes.index(cls)
            xmlbox = obj.find('bndbox')
            b = (float(xmlbox.find('xmin').text), float(xmlbox.find('xmax').text), float(xmlbox.find('ymin').text), float(xmlbox.find('ymax').text))
            bb = convert((w,h), b)
            out_file.write(str(cls_id) + " " + " ".join([str(a) for a in bb]) + '\n')
    except:
        out_file = open('VOCdevkit/VOC%s/labels/%s.txt'%(year, image_id), 'w')
        out_file.close()


wd = getcwd()

for year, image_set in sets:
    if not os.path.exists('VOCdevkit/VOC%s/labels/'%(year)):
        os.makedirs('VOCdevkit/VOC%s/labels/'%(year))
    image_ids = open('VOCdevkit/VOC%s/ImageSets/Main/%s.txt'%(year, image_set)).read().strip().split()
    list_file = open('%s_%s.txt'%(year, image_set), 'w')
    for image_id in image_ids:
        list_file.write('%s/VOCdevkit/VOC%s/JPEGImages/%s.jpg\n'%(wd, year, image_id))
        convert_annotation(year, image_id)
    list_file.close()
#以上部分会生成对应的 年份_train.txt,年份_val.txt多个文件，我们做算法开法，通常有训练和验证就可以了
strs_train = 'cat '+ ' '.join([a+'_'+b+'.txt' for a,b in sets if b=='train']) +'> train.txt'
strs_val = 'cat '+ ' '.join([a+'_'+b+'.txt' for a,b in sets if b=='val']) +'> val.txt'
os.system(strs_train)
os.system(strs_val)
print("all Done!")
#以上部分为了后期训练做准备生成了train.txt和val.txt,要注意的是每次有更新的文件夹后，不只要处理新的文件夹，要全部处理，因为要生成train.txt时是按照年份的。
