12、ZigBee 开发教程之基础篇—CC2530 AD采集内部温度串口显示

已于 2022-05-31 15:26:04 修改
阅读量2.3k 收藏 2
点赞数 1
分类专栏： ZigBee的开发与应用 文章标签： CC2530 ADC
于 2021-02-05 21:08:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u011350258/article/details/113703936
版权
本文介绍了使用CC2530进行ADC温度采集并通过串口发送到上位机的实验过程。实验涉及配置串口、连接温度传感器、设置相关寄存器，如ADCCON1、ADCCON2、ADCCON3等，并提供了源码分析。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

1、实验目的

1）通过实验掌握 CC2530 芯片串口配置与使用

2）采集到内部温度传感器信息通过串口发送到上位机或者在LCD屏上显示

2、实验设备

硬件：1、PC机一台；2、ZigBee(CC2530)（底板、核心板、仿真器、USB 线）开发板一套

软件：Windows 10系统，IAR for 8051 集成开发环境，串口调试助手

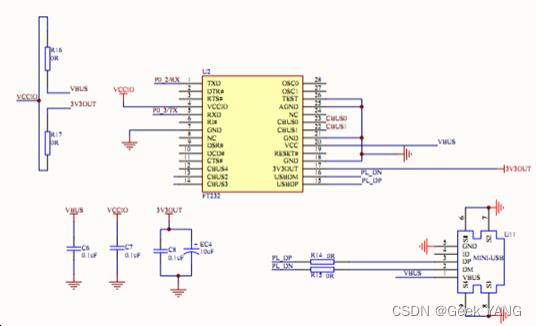

3、实验相关电路图

在这里插入图片描述

注：图中 0R 的电阻是空贴的

  P0_2、P0_3配置为外设功能时：P0_2为 RX，P0_3为TX。USART0 和 USART1是串行通信接口，它们能够分别运行于异步 UART 模式或者同步 SPI 模式。两个 USART 具有同样的功能，可以设置在单独的 I/O 引脚。此种串口设计是没有流控功能的。

4、实验相关寄存器

  相关寄存器 ADCCON1
