施耐德PLC Unity Pro xl 软件使用二

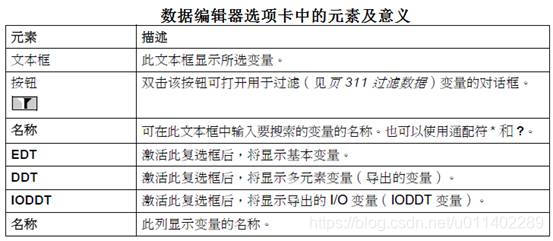

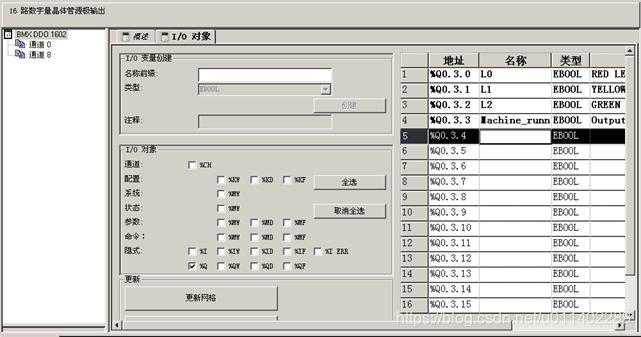

方式二，在项目浏览器中双击CPU或I/O模块，如下图查看相应模块的地址,在模块的I/O对象表格里定义，这种方式只能生成，不支持修改和删除。

方式三，在”程序编辑窗口”中定义，这种方式只能生成，不支持修改和删除。

（二）实际操作

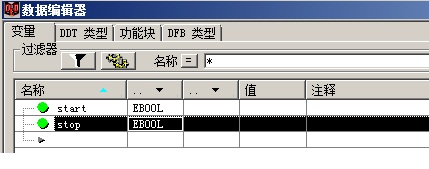

1、在项目浏览器中点击“变量和FB实例”，在右侧“名称”下输入start，类型选 EBOOL，在下一行输入 stop，类型选 EBOOL，然后关闭窗口。如下图：

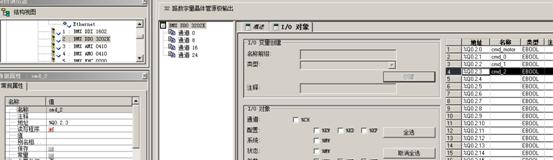

2、从硬件属性中书写：在项目浏览器中双击DDO3202k；左键点右侧“BMX DDO3202k”,选择I/O对象，再选择%Q，然后点击“更新网络”。在该界面右侧%Q0.2.0名称下，改写为cmd_motor，再用鼠标左键选中第2行，按着鼠标左键下拉，选择右侧Q0.2.1、Q0.2.2、Q0.2.3；然后在左侧“名称前缀”框中输入cmd_，点击“创建”。即可形成cmd_0、cmd_1、cmd_2；如下图：

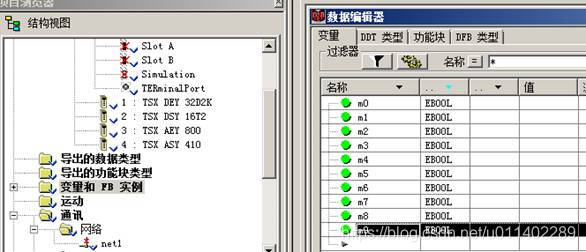

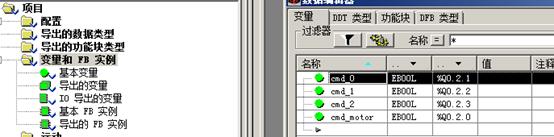

3、关闭所有窗口，点击“变量和FB实例”，会显示刚才所有的定义变量名。

4、按保存按钮，保存项目。

六、编写程序：

（一）程序结构

1、应用程序结构

使用 Unity Pro 软件编写程序，可以根据执行优先级别的不同，将程序分为多任务结构。多任务包括主任务、快速任务、事件任务。

1）主任务(MAST) 是应用程序的主要任务，它是必需的，是整个应用程序的基础，由代码段和子程序组成。主任务的每一个代码段都可用5 种标准IEC61131-3 语言：LD、FBD、IL、 ST 或SFC 来进行编写。子程序可用LD、FBD、IL、ST 来编写，在任务代码段中进行调用。您可以选择主任务的执行类型：循环执行( 缺省) 或者周期性执行(1~255ms)。

2）快速任务(FAST) 用于执行时间较短的、周期性的处理任务。它由代码段和子程序组成。代码段和子程序都可用LD、FBD、IL、ST 来编写。SFC 不适用于快速任务。快速任务是周期性(1~255ms) 执行的，它的优先级别比主任务高，快速任务的程序执行时间必须尽可能的短，以避免低优先级别的任务发生溢出。

3）事件任务(EVENT) 的优先级别最高，高于其他任何任务，适用于需要极短时间响应事件的处理任务，这些事件来自专用输入/ 输出模块或事件计时器。事件处理任务是单代码段的，它只含有一个代码段，可以用LD、FBD、IL、ST 来编写。

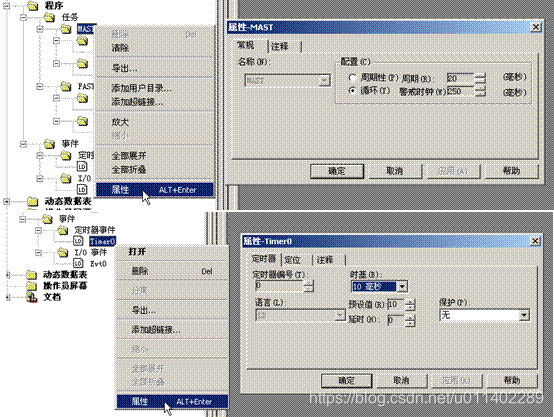

用户可以根据实际应用需求定义各种任务的执行方式，右键单击任务文件夹中MAST的属性，在其属性对话框中调整运行参数。

2、程序段和子程序

3、创建程序段

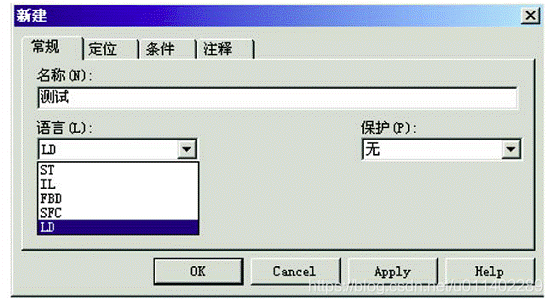

第一步，在项目浏览器的树型结构中，右键单击“段”，选择右键菜单中的“新建段”，得到如下窗口。

第二步，在该窗口中定义好段的名称，选择该段编程语言的种类，确认即可。在该窗口的“条件”选项卡中，您还可以定义1 个布尔变量做为该段的执行条件，缺省状态为无条件执行该代码段。

4、调用FFB

FFB 是基本功能(EF)、基本功能块(EFB)、用户自定义功能块(DFB)、过程的总称。

FFB 可以通过3 种方式调用：

1）通过“FFB 输入助手”菜单命令( 推荐)，使用“编辑” > “FFB 输入助手”菜单命令。

2）或从快捷菜单中点击命令，通过“数据选择”菜单命令，使用“编辑” > “数据选择”菜单命令。

3） 或从快捷菜单中点击命令，通过“类型库浏览器”中的拖放功能，使用“工具” > “类型库浏览器”菜单命令。



（二）编程语言

1、梯形图

梯形图LD（Ladder Diagram）是一种类似电控系统电路图的编程语言，它符合IEC61131-3标准，其基本单元是继电器触点与线圈，程序解算顺序遵从电源柱电流的方向，从左至右，从上到下，特别适合离散量的逻辑控制。

梯形图由多个不同的梯级组成，每一个梯级又由输入输出指令组成。在一个梯级中，输出指令应出现在梯级的最右边，而输入指令则出现在输出指令的左边。梯形图编程是面向单元格的，一个LD 段包括单页窗口，在页中以行和列显示，最多可以定义64 列( 缺省为11 列)， 2000 行。

在使用LD 编辑器编程时，选择编程对象有3 种方法：

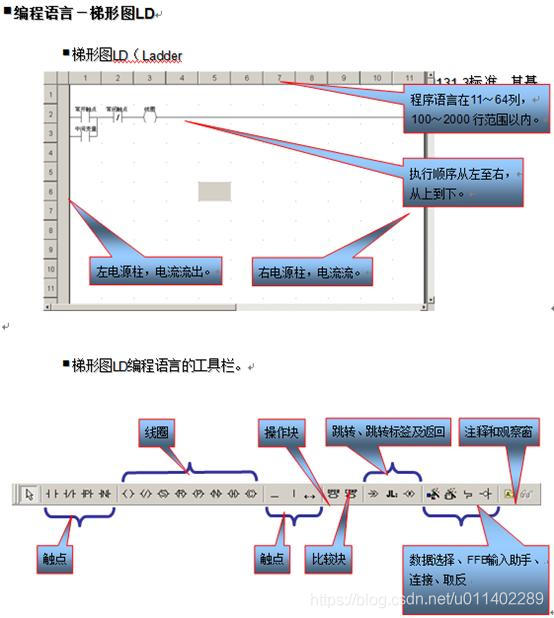

1)     使用工具栏，如下图所示：

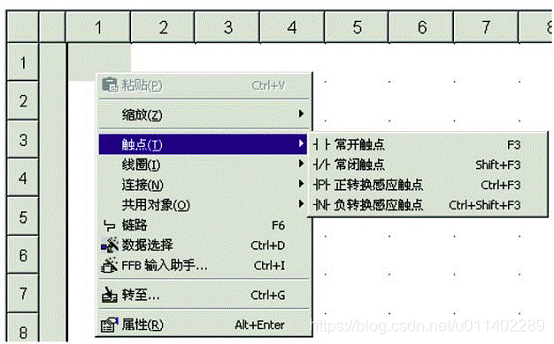

2）把光标放在编辑器中任何空的位置，单击右键选择对象组。如下图：

3）点击菜单“编辑” > “新建”



在LD 编辑器中，除了IEC61131-3 定义的对象，还有两个功能块( 操作块、比较块) 用于执行ST 指令及ST 功能块以及用于简单的比较操作。

操作块只在LD 编程时使用，用于执行ST 指令。当左边连接状态为1 时，执行块中的ST 指令。对于操作块，左边的连接状态直接传到右边连接，不考虑ST 指令的结果。操作块可以放置在任何单元，占用1 行和4 列。

比较块也只用于LD 编程，用于执行ST 编程语言中的比较表达式(<, >, >=, <=, <>, =)。如果左边的连接状态为1，比较的结果也为1，则右边的状态也为1。比较块可以放置在除直接连右边母线的任一单元中，占用1 行和2 列。



2、结构化文本ST

结构化文本(Struct Text) 编程类似于计算机语言编程，利用它可以很方便地建立、编辑和实现复杂的算法，特别在数据处理、计算存储、决策判断、优化算法等涉及描述多种数据类型的变量应用中非常有效。

ST 程序是由一组语句列表组成，这些语句将由控制器按顺序执行。通过这些语句，您可以在一个代码段中有条件或无条件地调用功能块、功能，进行赋值，执行重复语句和在同一个代码段中执行条件跳转或无条件跳转指令。ST 程序语句由操作符、操作数、表达式( 可选)、注释( 可选) 构成。每条语句已分号结尾，多条语句( 以分号分隔) 可以放置在同一行，每行限制为300 个字符，1 条语句可以断行( 多行放置)，语句输入后，将立即执行一次语法和语义检查，检查结果将以彩色文本显示。



在ST 语言编辑器中，专用工具条提供了一些常用指令的快捷插入键，将鼠标放置在工具条的各个对象按钮上，即可显示该对象的名称。

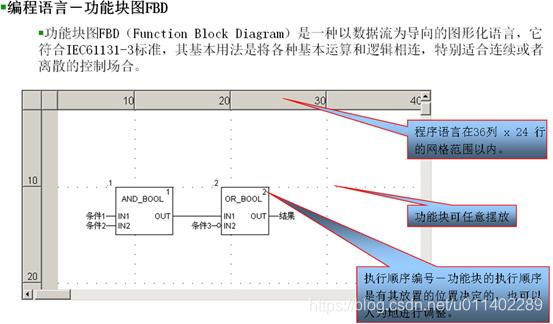

3、功能块图FBD

FBD 编辑器用于编写符合IEC61131-3 标准的图形化功能块程序。一个FBD 代码段含有一个单页面窗口。该页面有网格背景， 1 个网格有10 个网格单位坐标点，网格单位是两个对象之间的最小间隔。FBD 编程语言不是面向单元格的，但对象可以通过网格单位来对齐。一个FBD 代码段有360 个水平坐标点， 240 个垂直坐标点。



FFB 的执行顺序由其在代码段中的位置决定( 从左到右、从上到下执行)，如果FFB以图形方式连接而不是实参，则执行顺序由信号流决定， FFB 的执行顺序编号显示在功能块结构的右上角。在FFB 的图形网络中，只有当 FFB 的输入所连接的所有元素( 其他FFB 输出等) 都处理完毕后，才执行该 FFB ；与同一 FFB 的不同输出连接的 FFB 的执行顺序为从上到下执行； FFB 的执行顺序与其在图形网络中的位置无关。要更改FFB 的执行顺序，您可以采用链路图形化连接来代替实参；也可以改变图形网络位置；或者在属性对话框中修改其执行顺序，如下图所示，可设置该功能块在其他某个功能块执行后立即执行。

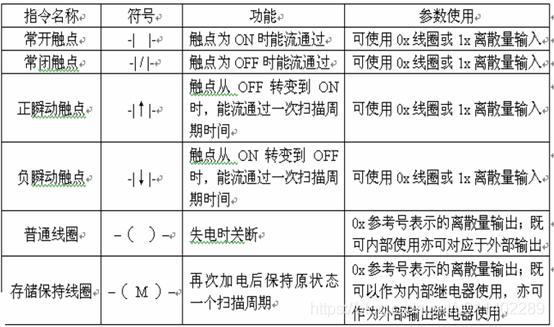

4、继电器逻辑指令

（三）操作示例

1、在项目浏览器中依次点击“程序” → “任务” → “MAST”，右键点击“段”选择“新建段”，如下图：

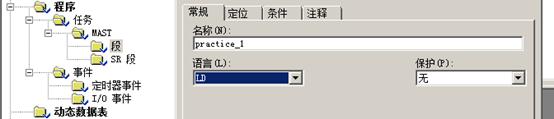

在弹出的页面名称（N）一栏输入practice—1，语言中选择“LD”。如下图。

2、编写程序：

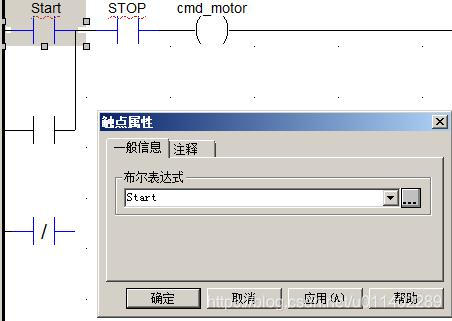

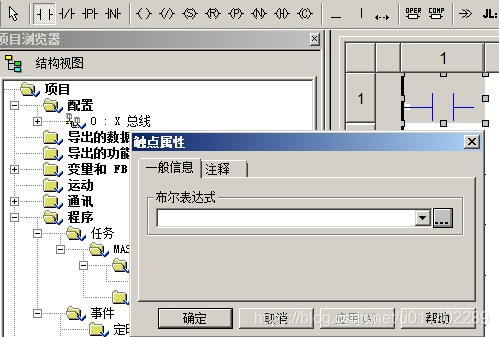

1）输入常开、常闭接点及线圈；在工具条上选择“常开接点 ”，把鼠标放置在程序编辑窗口中的灰色定位块上，点击鼠标左键，一个常开接点就输入到程序编辑窗口了，同时弹出“触点属性”页面，如下图。

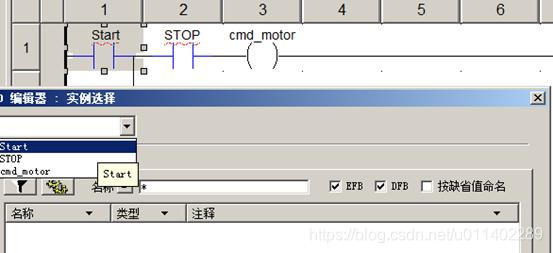

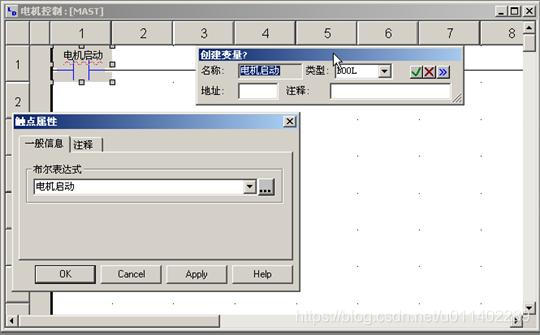

在“触点属性”页面点击给该触点选择名称，如下图。或直接输入“start“。

依次输入下图所示程序。

如上图Start字符下出现红色波浪线，说明该变量没定义，需要在项目浏览器的“变量和FB实例”中定义变量。

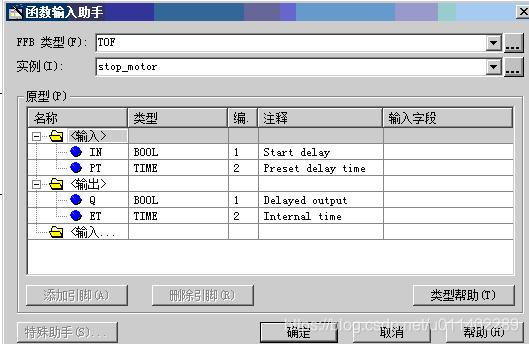

2）写功能块：在工具条上点击，打开“FFB输入助手”如下图， 在“FFB类型”中键入TOF，下面显示“原型P”，在“实例（I）”的名称改为stop_motor”；

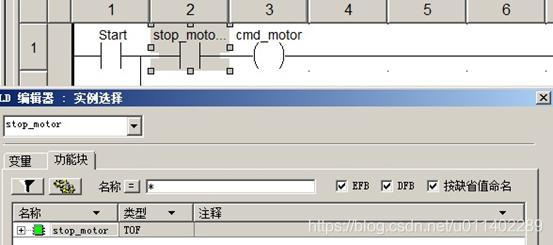

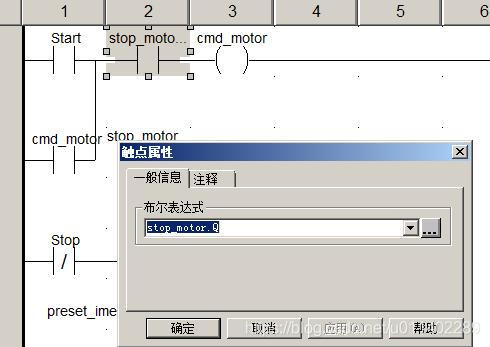

3）为变量赋值：双击第二个常开，点击 “功能块“，把“按缺省值命名“打对号”，选择stop_motor.Q，然后确定，退出该窗口；

4）双击tof的“PT端”弹出下图，“写入preset_ime（设置延时时间）”，点击 ，在弹出的窗口中，按扩展按钮（可以进行地址和注释）；再双击“ET端”，和刚才做法一样，写名字“Elapse_time（终止时间）”。

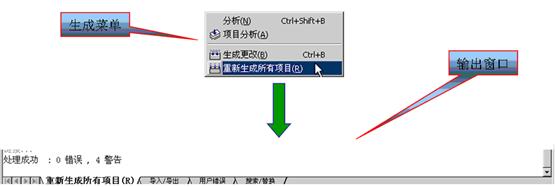

5）点击“保存”，在菜单“生成”中选 “分析”及“项目分析”。检查无错误后存盘。

全部程序如下图。

七、Unity Pro XL 仿真器使用

1、在菜单“PLC”中选“仿真模式”。

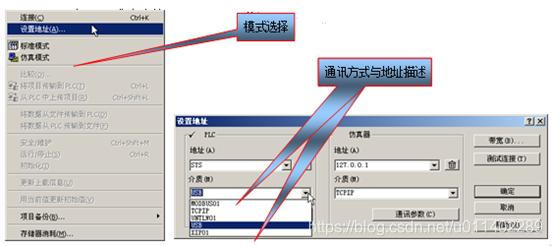

2、在菜单“PLC”中选“设置地址”，在“介质”里，选TCP IP，主机IP地址必须是：127.0.0.1，并且.PLC仿真器只支持基于TCP/IP的通讯。

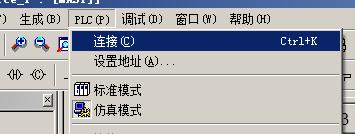

3、在PLC(P)菜单上点击“连接“，弹出如下图：

如果连接成功如下图所示，在工具栏上的图标是蓝底的红色号，如果操作连接时出现“这不是有效的PLC地址，或PLC忙碌，或介质已关闭。”可能是如下原因：

1）首先选择“仿真模式”，而不是“标准模式”。（在“PLC”菜单选择）
2）在程序安装目录中启动“PLC仿真器”。（有时可以不启动）
3）如果仿真器为黑底红叹号，则卸载 ：搜狗输入法、网络实名、上网助手、新浪点点通、Chinese keywords、3721中文邮等软件。

4）如果还不行的话，在win7下就以管理员身份运行仿真器。

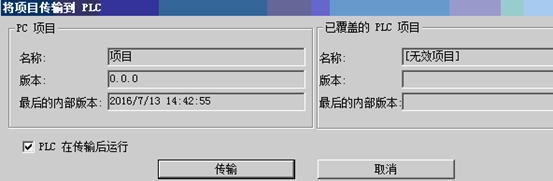

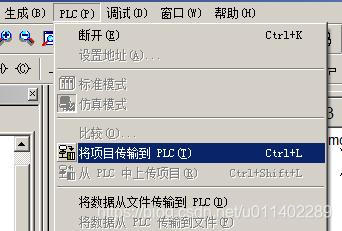

 4、在PLC(P)菜单上点击“将项目传输的PLC(T)”如下图：

弹出对话框如下：选中“PLC在传输后运行”，点击“传输”按钮。

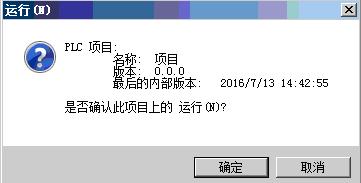

又弹出以下对话框“是否确认此项目上的运行（N）?”,点击确定。可看到此时梯形图线条和字体发生变化。

确定后出现下图：

也可以看到右下角工具栏的仿真器图标变成了蓝底加红播放按钮。

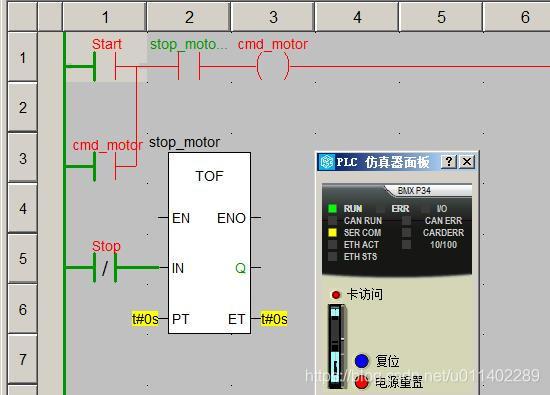

双击仿真器图标弹出仿真器面板RUN灯亮，ERR灯灭，SER COM灯闪烁。
