华大HC32F460XXX移植cherryusb协议栈，实现USB CDC ACM

聪狼

已于 2024-09-13 09:11:16 修改

阅读量2k

点赞数 25

文章标签：单片机

于 2024-09-12 17:03:41 首次发布

本文链接：https://blog.csdn.net/u011404840/article/details/142180703

版权

第一步：下载cherryusb源代码：https://github.com/cherry-embedded/CherryUSB/tree/master

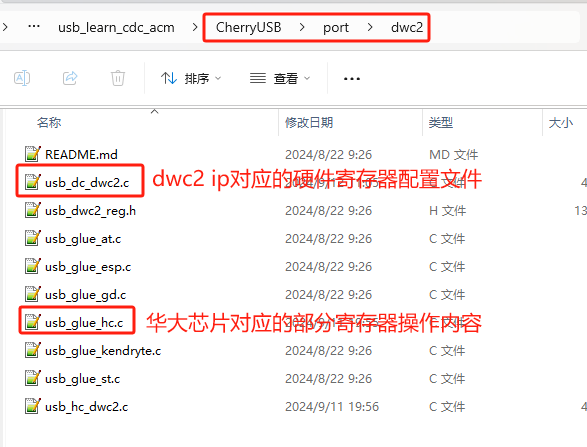

第二步：找到HC32F460对应的IP：新思科技的dwc2

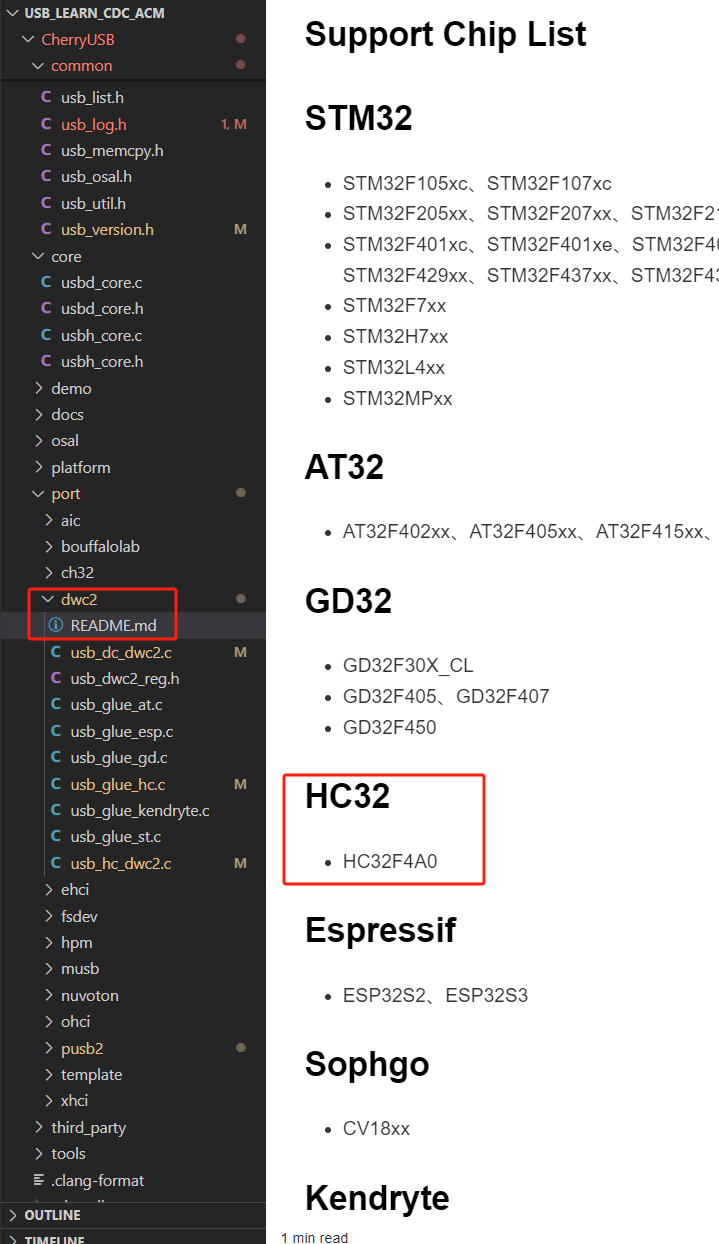

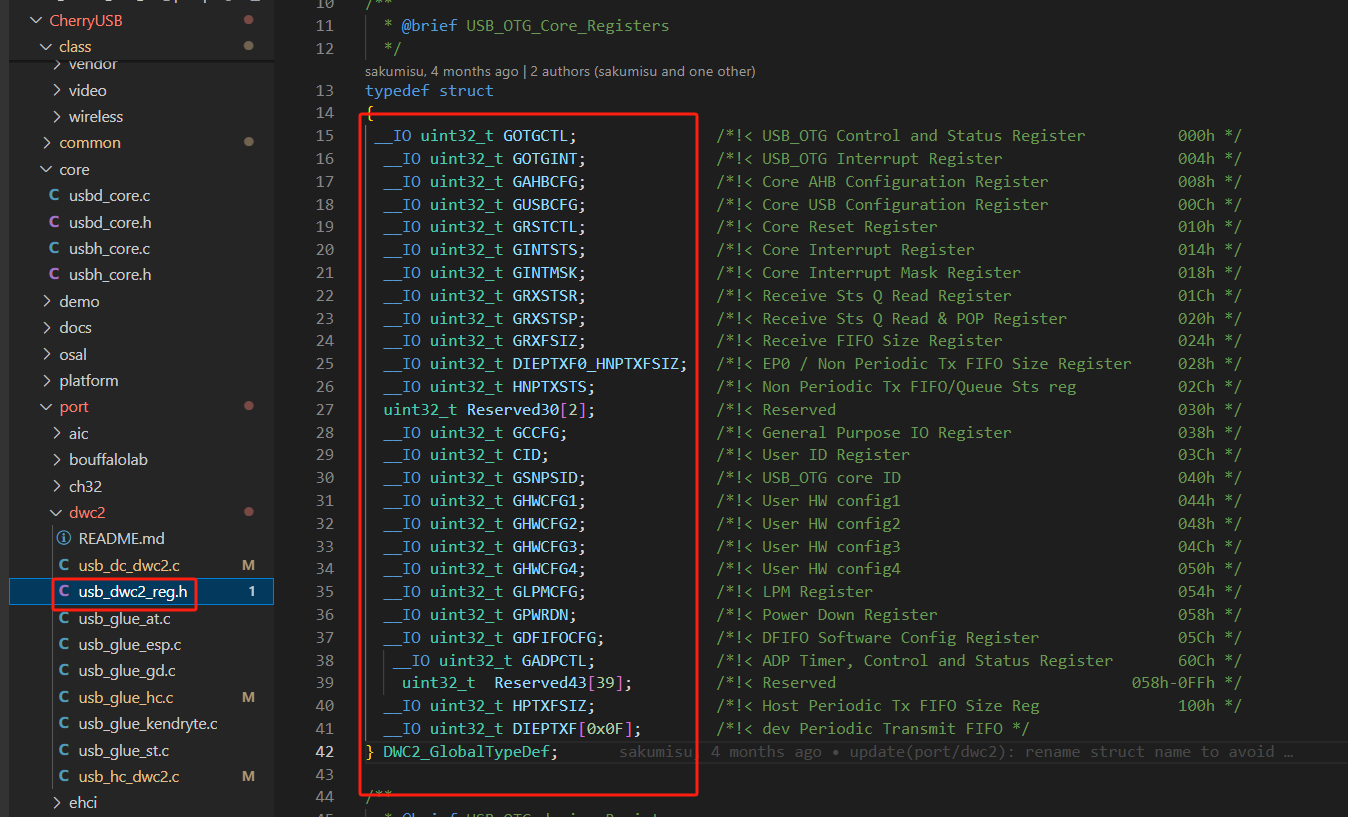

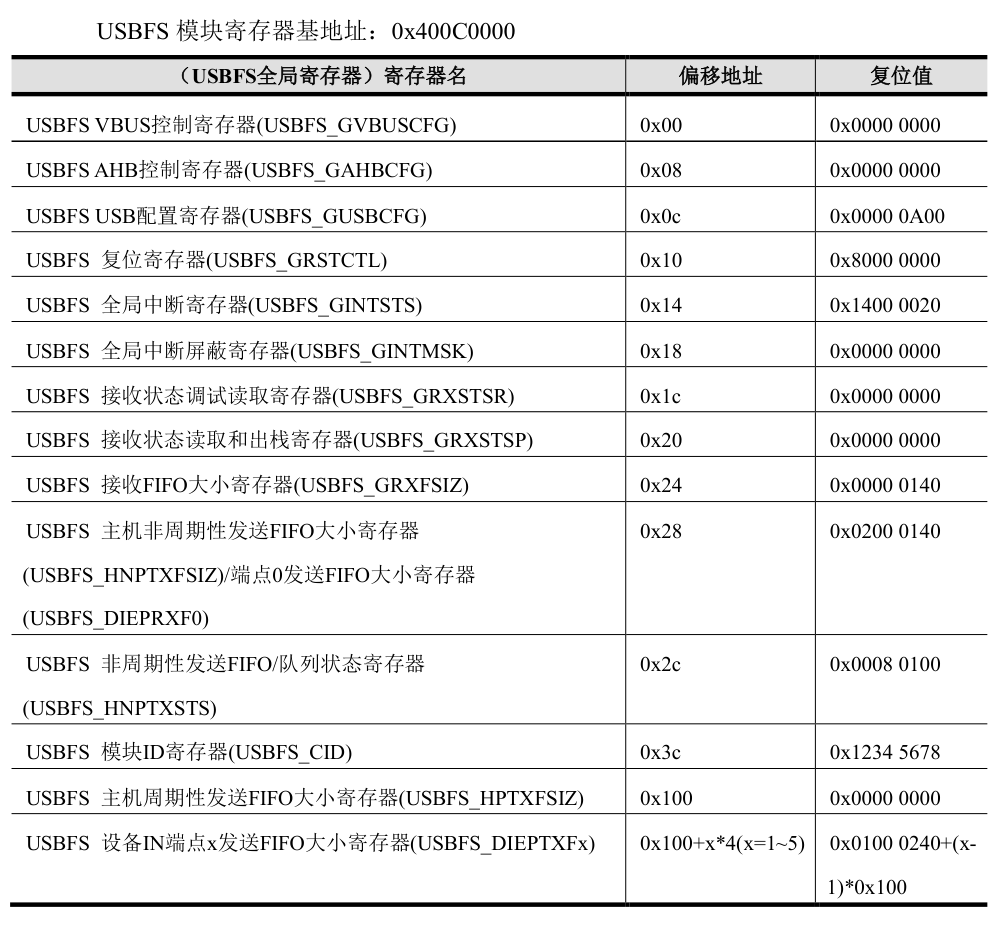

这里我在阅读cherryusb源代码的时候，看到有HC32F4A0的片子支持，然后比对了寄存器发现基本上是一致的，下图列了一部分寄存器对应关系，感兴趣的可以自己查阅比对一下

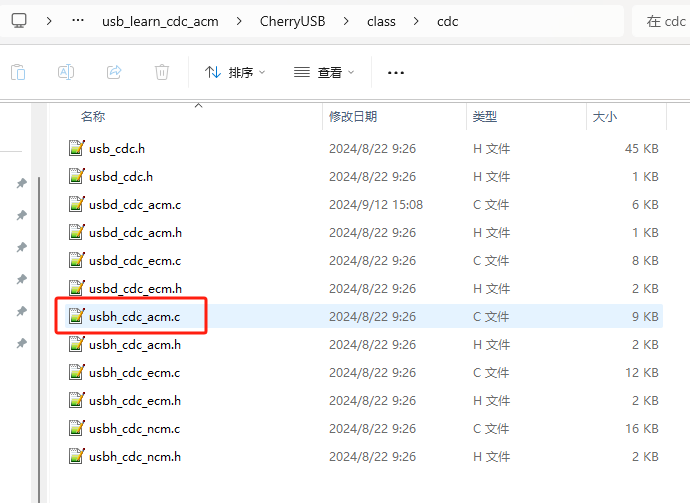

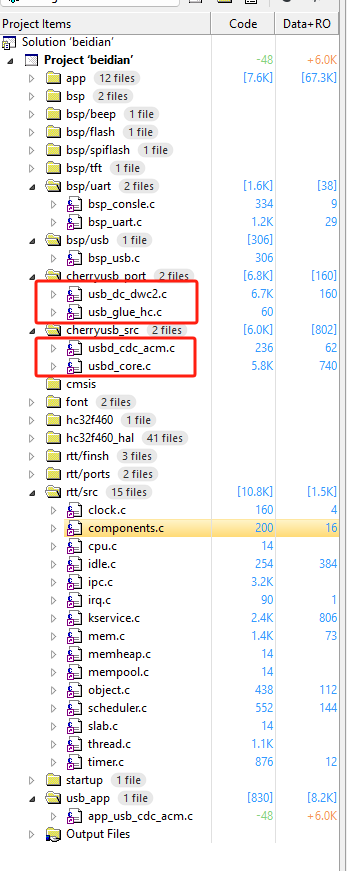

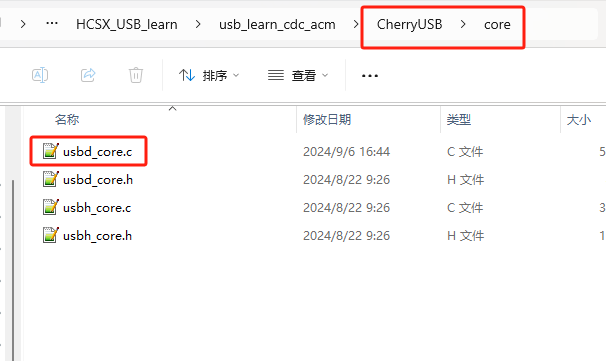

第三步：因为我们要实现的是CDC ACM类，也就是USB转串口的功能，所以要用到的源代码文件如下图：

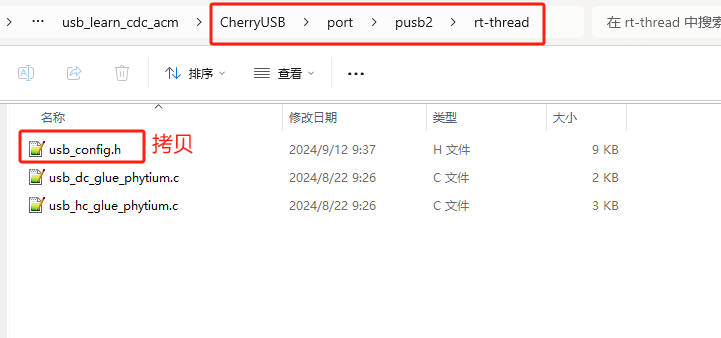

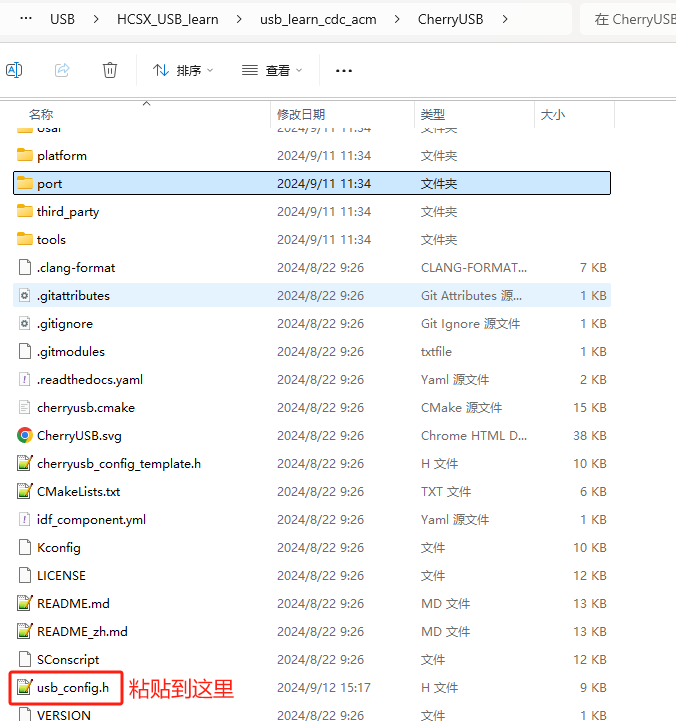

第四步：实现配置文件usb_config.h，因为我用到了rt_thread_nano，所以，我直接拷贝了作者的文件到cherryusb根目录下

第五步：实现应用代码，直接拷贝作者提供的模板文件，然后根据自己实际应用修改文件名及代码内容：

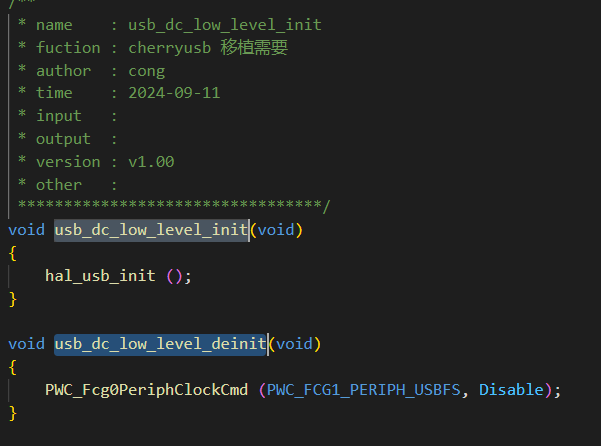

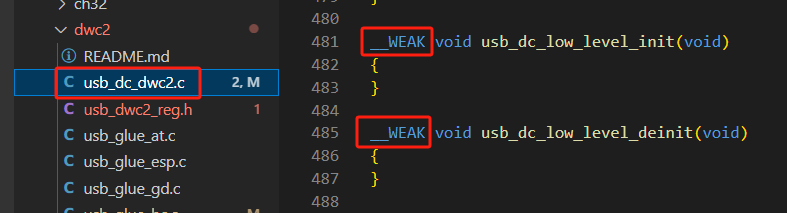

第六步：实现两个函数：对应初始化usb时钟、引脚复用、usb时钟开启、【串口实体初始化】等硬件功能，因为作者用了__WEAK修饰符，所以可以自己直接重新实现
      usb_dc_low_level_init
      usb_dc_low_level_deinit

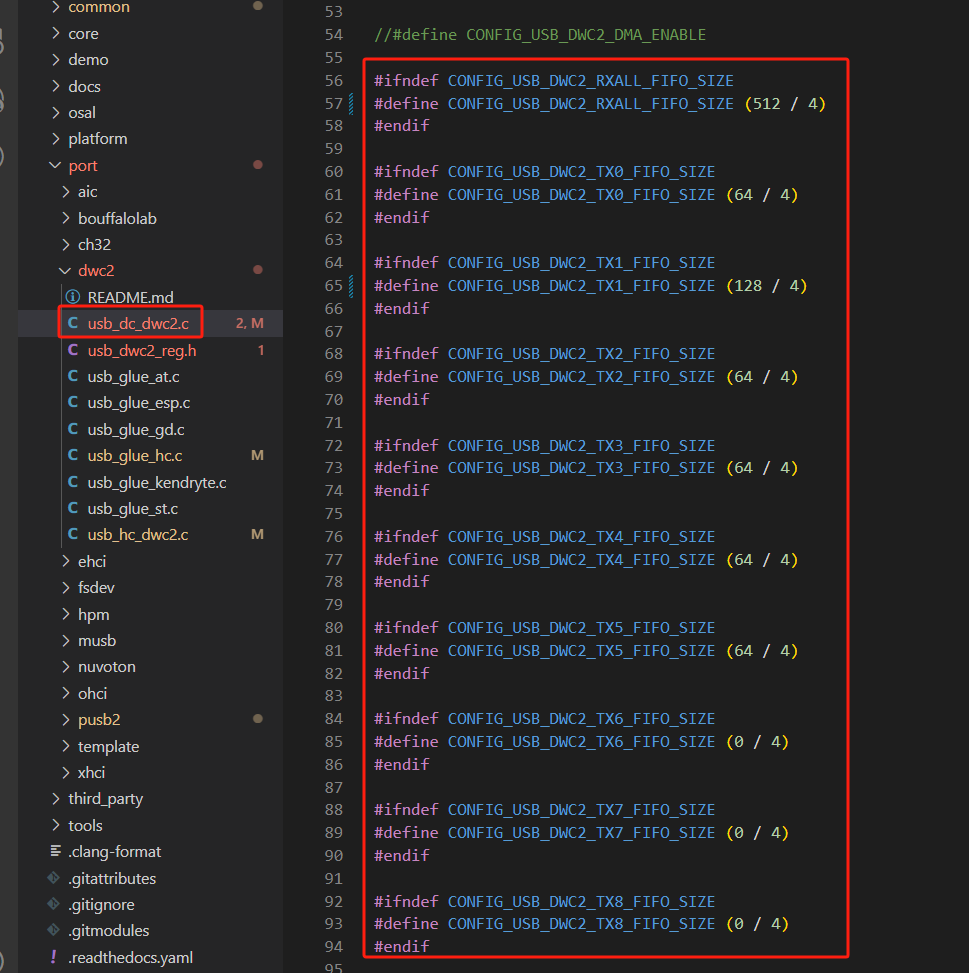

第七步：修改对应的FIFO缓存大小，因为作者默认的缓存大小超出了HC32F460的，所以这里需要手动修改。根据芯片手册，HC32F460的FIFO总共只有1.25KB，需要根据自己实际情况修改

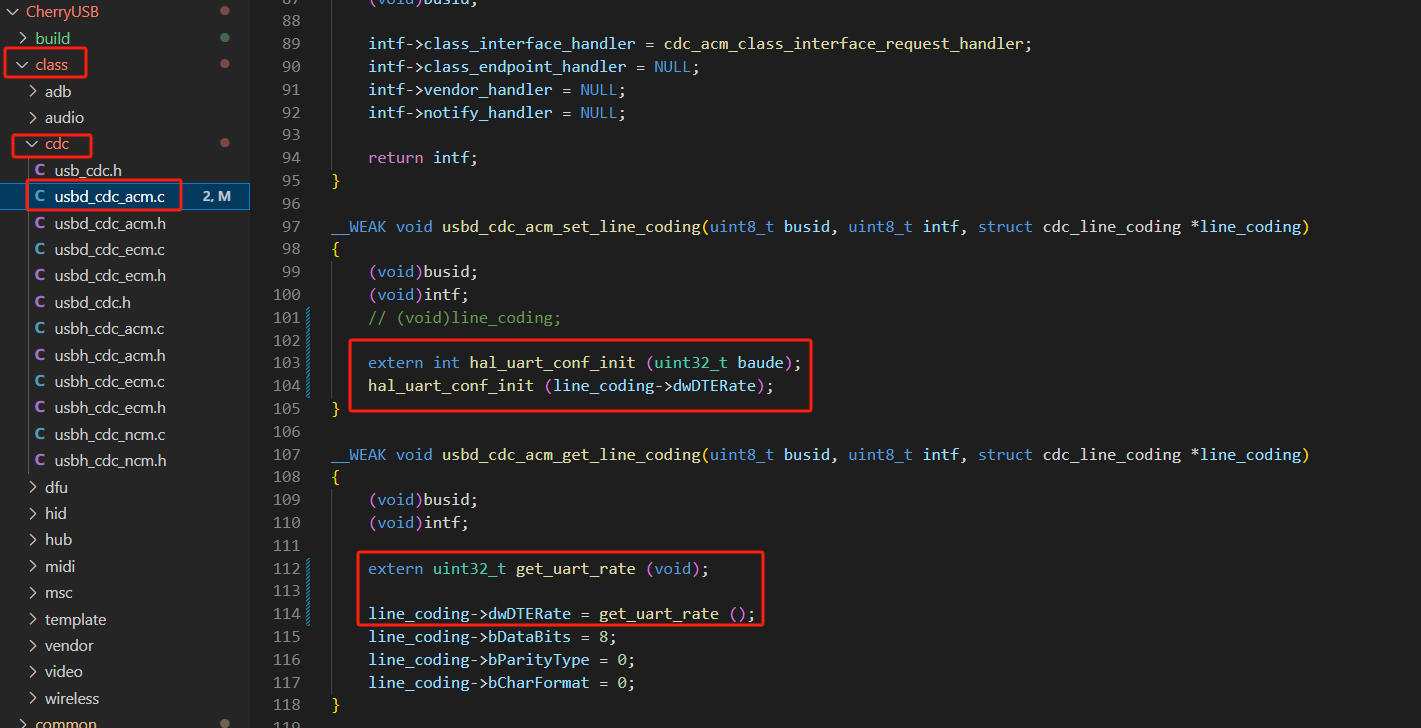

第八步：如果使用了实体串口，还需要在类请求实现对实体串口的配置，因为作者使用了_WEAK修饰符，所以也可以自己重新实现

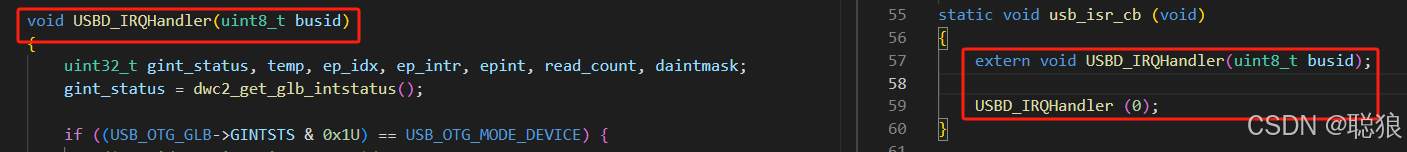

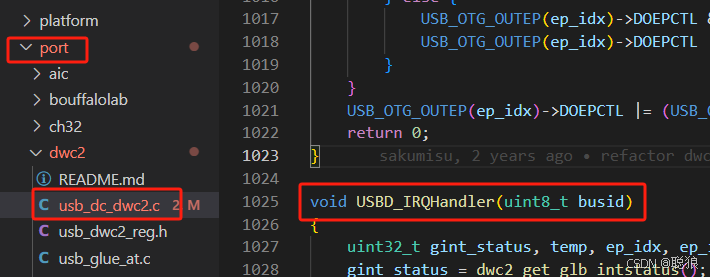

第九步：调用USB中断服务程序

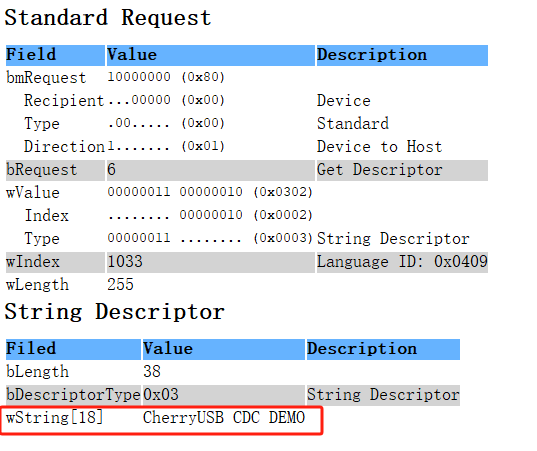

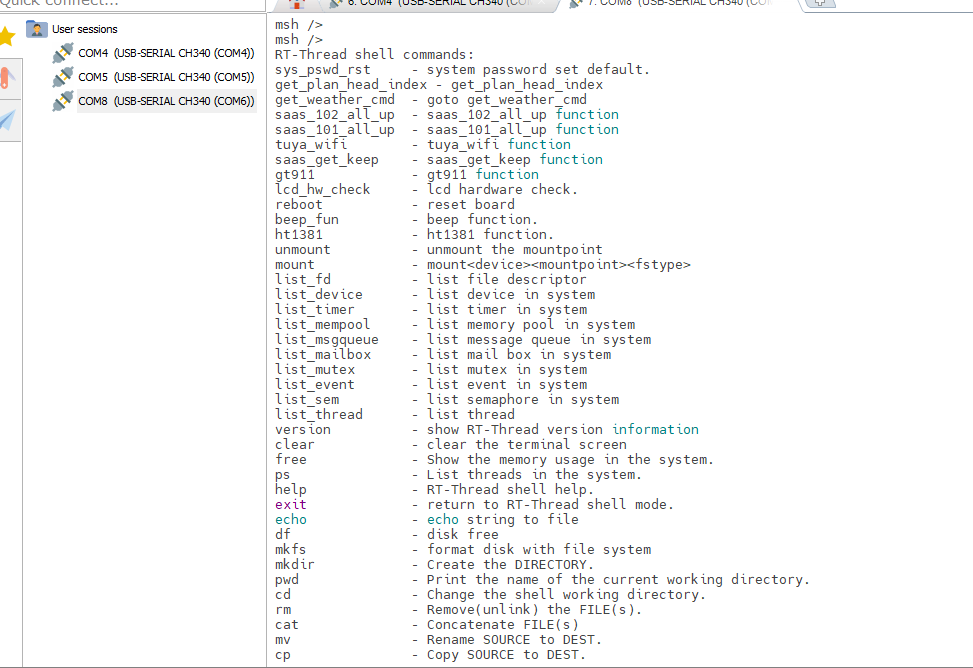

到此基本结束了，就可以直接使用了，下面是我自己实现的一些截图

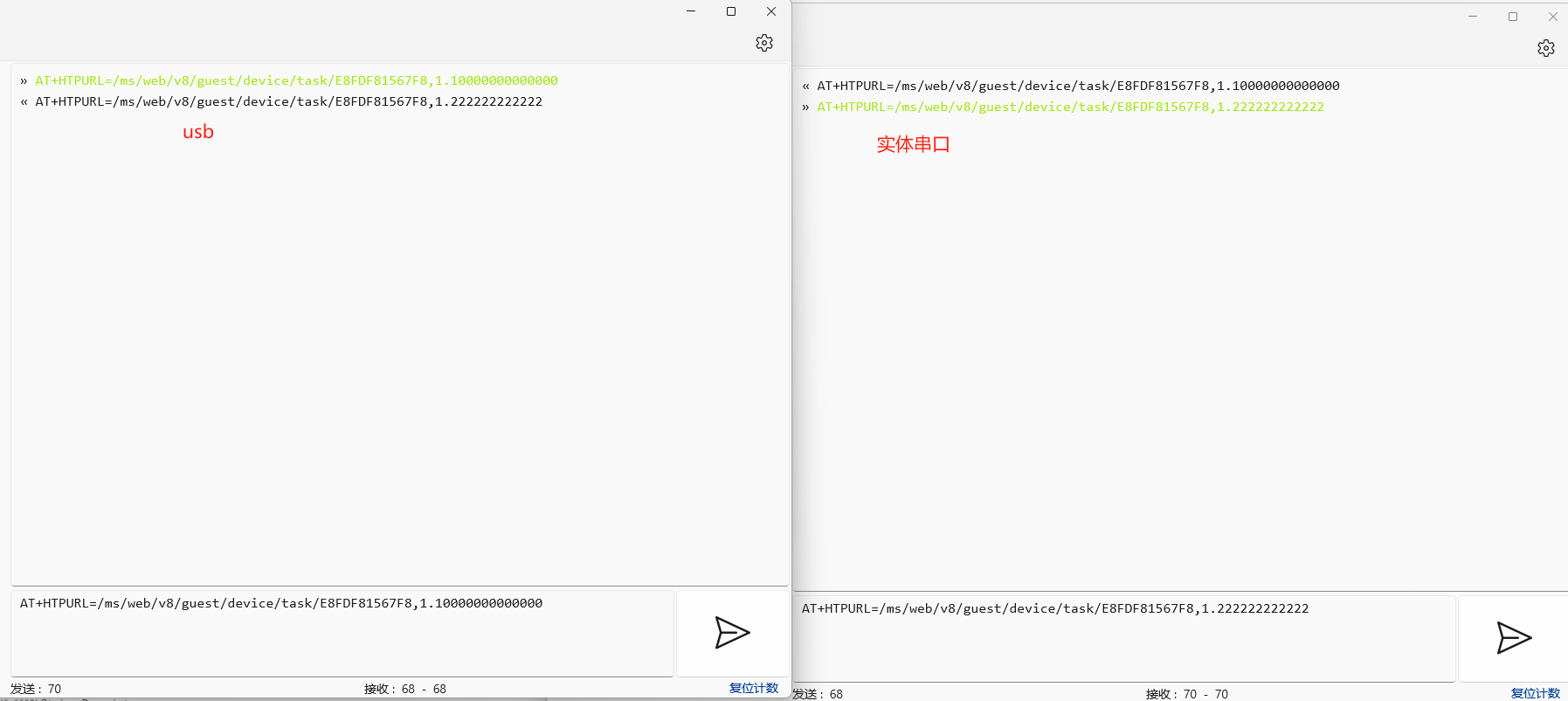

可以直接代替串口工具使用了

总结：实际上学习USB协议栈断断续续的也有两年多了，途中反反复复，前面学的知识忘记了，后面又得重新学习，官方文档庞杂、散乱，其中CDC ACM类，要完成一个描述符的内容，需要好多分散的文档才能理解，费老劲了。
      我自己推荐一些自认为有用的学习内容：
      视频(cherryusb作者自己做的视频，前期前面的几集声音有问题，后期重新录过)：https://www.bilibili.com/video/B ... 706db96bb8a6aa4fbfd
      网站：USB中文网，站长推荐的一款usb抓包工具力荐：USB Packet view，上面截图就是该工具上位机界面，当然 Wireshark 也是很好用的，但是本人不太会用
