蓝牙音箱蓝牙耳机量产注意事项及常见问题

  1. 前言

    不少刚接触蓝牙产品生产流程的客户,笔者将详细归纳蓝牙产品批量生产的重点细节、常见问题,并介绍测试盒使用方法。

    蓝牙音箱蓝牙耳机量产注意事项及常见问题(图1)

  2. 蓝牙产品生产的注意事项

    • 蓝牙SOC搭配的晶振

      一般我们芯片搭配的晶振规格为 26M,负载 9pF,精度 ±10ppm,封装最好是SMD3225的,这个封装品质较好,价格适中,这对系统稳定性至关重要。

      蓝牙音箱蓝牙耳机量产注意事项及常见问题(图2)

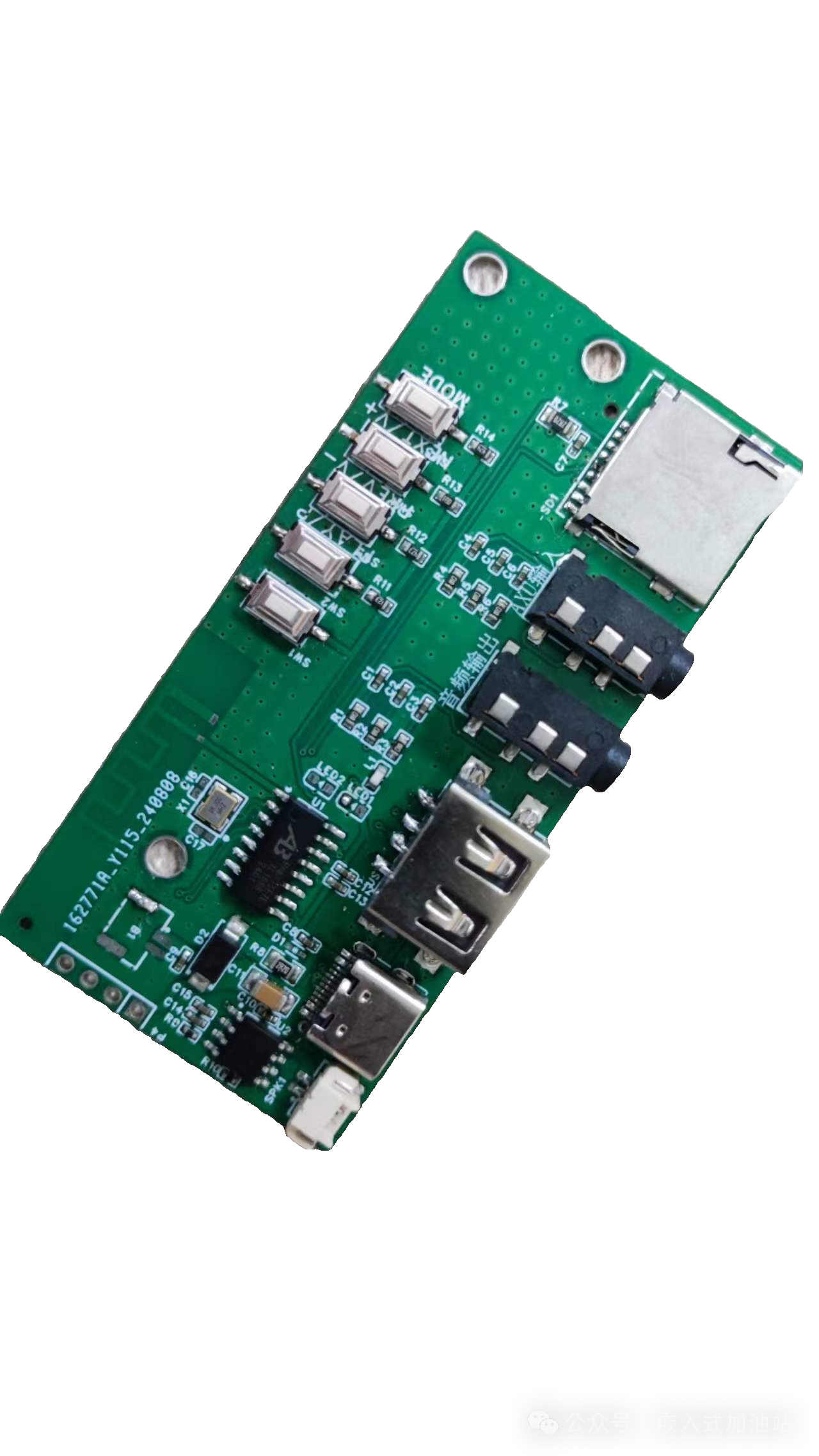

    • USB 留测试点

      若 PCBA 无 USB 接口,需将芯片的 USB 引脚引出,有条件可安装 USB 座子,以便后续升级。

      蓝牙音箱蓝牙耳机量产注意事项及常见问题(图3)

      蓝牙音箱蓝牙耳机量产注意事项及常见问题(图4)

    • 生产工具

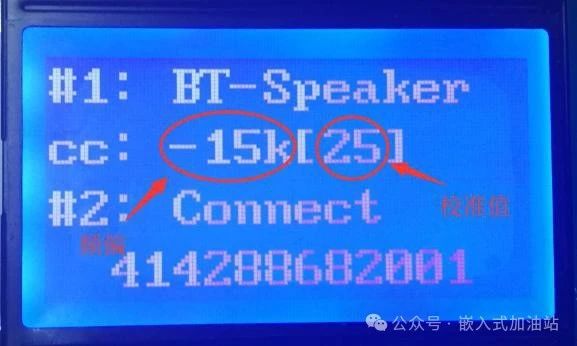

      专用蓝牙测试盒是一定要的。贴片完成后,需对 PCBA 的蓝牙性能进行测试,重点关注频偏。使用我们提供专用蓝牙测试盒,可全自动测试蓝牙音频、通话、BLE 功能。在我们这拿IC,可以免费提供蓝牙测试盒。蓝牙测试盒使用方法,请参阅:蓝牙测试盒使用部分注意事项【蓝牙开发笔记】中科蓝讯蓝牙测试盒使用说明OTA升级笔记

      蓝牙音箱蓝牙耳机量产注意事项及常见问题(图5)

      蓝牙测试盒购买:

      https://item.taobao.com/item.htm?id=840892750902

      链接请复制到浏览器打开

  3. 生产流程

    • 样品制作

      应重视晶振选择,选用测试盒测试晶振频偏,购买晶振应找好的品牌原厂,但对于小量客户,原厂一般不接待小客户,避免华强北货源,最好是使用我们经常配套的晶振,经过我们长期测试的晶振,品质稳定可靠。同时注意蓝牙芯片供电,防止电压波动和强干扰。最好寄样板给我们调试好。

    • 小批量生产

      若存在功放电路,需进行老化测试,关注功放芯片发热、损坏情况,同时测试晶振频偏。

    • 大批量生产

      经过样品小批量测试或我们调试好的板子,请不更换任何元件的型号及供应商,PCB布局也不要改,改后请重复上面两个避免造成批量不良,如果出现批量不良,对任何公司来说,都重大的损失。贴好 PCBA 后,应使用我们的专用蓝牙测试盒测试频偏。

  4. 问题集锦

    • 问:为什么蓝牙连接异常?为什么蓝牙连接不上?

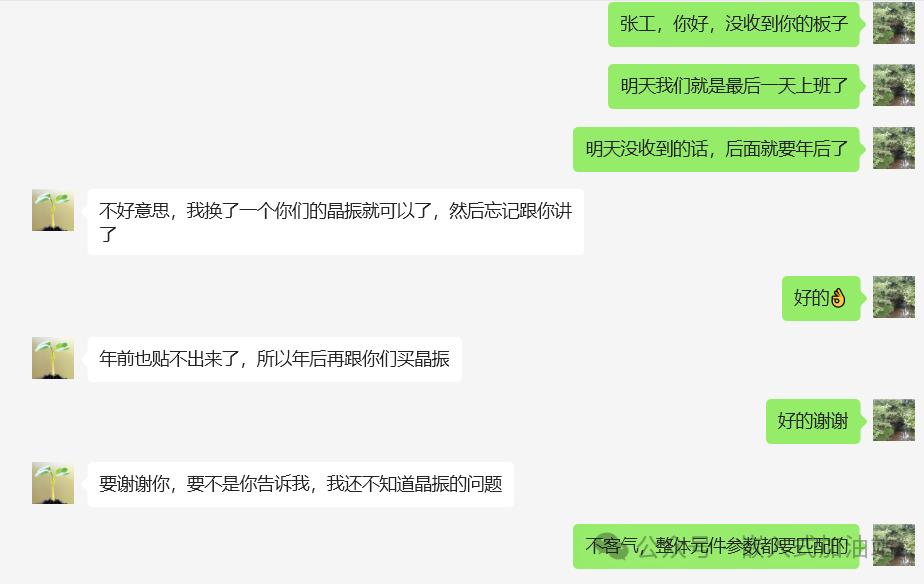

      (1)蓝牙产品出现蓝牙连接反复断开又连上的问题,最大可能是晶振频偏过大。

      蓝牙音箱蓝牙耳机量产注意事项及常见问题(图6)

      建议用专用蓝牙测试盒测量频偏,关于晶振引起的频偏问题,请参阅:基于蓝牙SOC的晶振电路设计浅析

      (2)也可能是蓝牙芯片供电不足导致芯片复位,其他原因可能性较小,关于蓝牙芯片供电问题,请参阅:蓝牙音箱供电电路设计解析;

      (3)其他可能性,很小了,芯片被静电打坏,金属外壳信号屏蔽,PCB板载天线未设计好,其他的我们也没碰到,有碰到的欢迎留言探讨。

    • 问:晶振负载电容多少?晶振旁边电容要不要焊?

      我们标准程序方案为省负载电容(晶振旁边的两个电容),由芯片内部软件校准。选择新晶振后确定好软件参数,用测试盒测试,频偏范围建议控制在 “±20K” 以内,要求不高时 “±50K” 以内也可接受,可由蓝牙测试盒自动校正过来,超过“±50K”时,须人工调试校正频偏,一般通过上位机配置好参数升级固件实现。OSI先选择为0pF,OSCI, OSCO一点一点从0向上加,最大63,如果还不连接不上;那OSI设置6pF,OSCI, OSCO一点一点从0向上加,最大63。

      蓝牙音箱蓝牙耳机量产注意事项及常见问题(图7)

      升级方法,请参阅:中科蓝讯开发 程序下载与调试方法。如果校正参数还是连接不上的话,那晶振负载电容位置就发挥作用了,所以晶振旁要预留负载电容位置。

      蓝牙音箱蓝牙耳机量产注意事项及常见问题(图8)

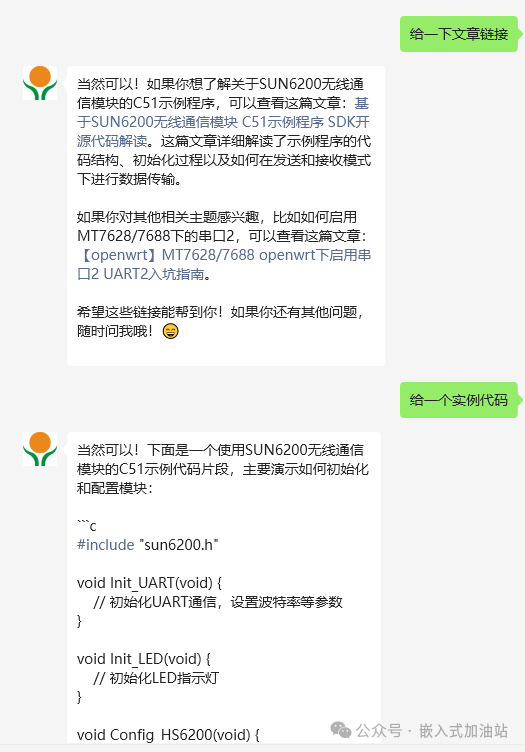

有更多技术问题,请关注我们的公众号,我们的公众号已经接入AI-Deepseek, 大部分问题,公众号的Deepseek就能帮您解答。如果AI解答不尽人意,请给我们留言,我们会安排FAE给您专业解答。

蓝牙音箱蓝牙耳机量产注意事项及常见问题(图9)

蓝牙音箱蓝牙耳机量产注意事项及常见问题(图10)

谢谢观看,需要资料可在评论区留言。或查看原文,获取下载。

原创不易,请用您发财手帮忙小编点赞、爱心,给小篇加鸡腿。欢迎关注,更加精彩及时送达!

蓝牙音箱蓝牙耳机量产注意事项及常见问题(图11)

再次感谢您的阅读,笔者能力有限,有错在所难免,请批评指正!
