STM32的BOOT概述

STM32三种启动模式对应的存储介质均是芯片内置的，它们是：

1）用户闪存 = 芯片内置的Flash。
2）SRAM = 芯片内置的RAM区，就是内存啦。
3）系统存储器 = 芯片内部一块特定的区域，芯片出厂时在这个区域预置了一段Bootloader，就是通常说的ISP程序。这个区域的内容在芯片出厂后没有人能够修改或擦除，即它是一个ROM区。

在每个STM32的芯片上都有两个管脚BOOT0和BOOT1，这两个管脚在芯片复位时的电平状态决定了芯片复位后从哪个区域开始执
行程序，见下表：

BOOT1=x BOOT0=0 从用户闪存启动，这是正常的工作模式。
BOOT1=0 BOOT0=1 从系统存储器启动，这种模式启动的程序功能由厂家设置。
BOOT1=1 BOOT0=1 从内置SRAM启动，这种模式可以用于调试。

在系统上电的时候，cpu首先根据这两个脚来确定是哪种模式的启动，然后就是把相应模式的起始地址映射到0地址处，并从0地址处开始执行。

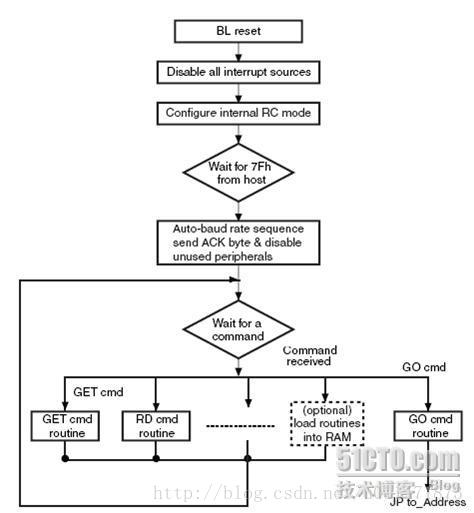

在芯片出厂时，st烧写了一个bootloader到rom中，也就是system memory。这个bootloader的主要任务就是通过uart1下载程序到内置flash中去。工作流程如下：

system memory boot模式，在执行完成它的任务之后是必须要退出的。这个退出方式是通过一次硬件reset来实现的。在reset的时候，必须要配置BOOT[1:0]这两个脚以使cpu在重启之后进入适当的模式。

    要注意的是，一般不使用内置SRAM启动(BOOT1=1 BOOT0=1)，因为SRAM掉电后数据就丢失。多数情况下SRAM只是在调试时使用，也可以做其他一些用途。如做故障的局部诊断，写一段小程序加载到SRAM中诊断板上的其他电路，或用此方法读写板上的Flash或EEPROM等。还可以通过这种方法解除内部Flash的读写保护，当然解除读写保护的同时Flash的内容也被自动清除，以防止恶意的软件拷贝。

一般BOOT0和BOOT1跳线都跳到0(地

1) Bootloader是在System Memory，这个区域必须通过设置Boot1和Boot0引脚才能启动，正常工作状态下，这部分区域是被隔离开的，自动被绕开，Bootloader绝对不占用任何用户程序的资源。
　　简单地说：当你要使用ISP烧写数据到Flash时，需要设置Boot1和Boot0启动System Memory中的Bootloader；烧写完成后，再重新设置Boot1和Boot0启动Flash中你自己的程序，进入正常操作。

2）STM32中的Bootloader使用USART1做为通信端口，它使用8个数据位、1个停止位和偶校验，具有自动波特率检测功能。
