STK中的光照计算模型

本文简要阐述STK中光照计算的模型。

在航天任务中,通常需要分析地面站、飞行器在一定时间内的光照情况,具体包括:

  1. 地面站处在光照区和阴影区的具体时间范围;
  2. 考虑地形遮挡后,地面站的光照区和阴影区的变化情况;
  3. 飞行器绕地飞行过程中,处于光照区和阴影区的具体时间范围;
  4. 地面站当地水平系下,太阳方位角、高度角的变化;
  5. 飞行器轨道器或本体系下,太阳方位角、高度角的变化。

光照计算时,主要考虑的是地球对太阳的遮挡(其它天体也是类似的),见下图所示地面站和飞行器的光照示意图。

对于地面站(左图),考虑地球遮挡,当太阳在当地水平面之上时(对应的太阳的高度角大于0),即地面站为光照状态;反之则为阴影状态。

对于空间飞行器(右图),如卫星,当飞行器与太阳连线不被地球遮挡时,则飞行器为光照状态;反之则为阴影状态。

实际计算时,地球形状考虑为椭球体。

下面根据以上所涉及到的光照场景,详细讨论。

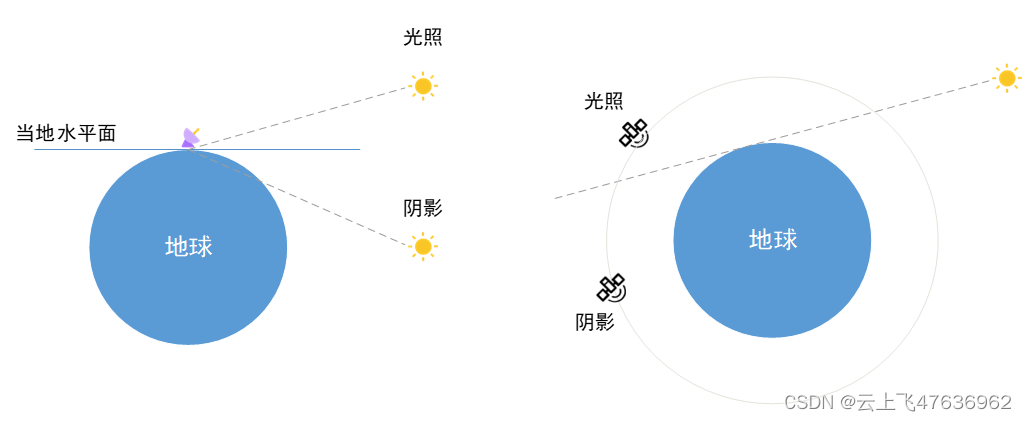

地面站和飞行器的光照示意图

坐标系及太阳方位角、高度角

涉及到太阳位置计算时,通常涉及到太阳的方位角和高度角概念,因此首先确定好常用的坐标系和太阳方位角和高度角的定义。

地面站地平坐标系

地面站观测太阳时,采用当地水平坐标系(也称北东地坐标系),简称LH坐标系(Local Horizontal),其定义如下:

  1. X轴指向当地北方向;
  2. Y轴指向当地东方向;
  3. Z轴指向当地天底方向。

XY平面为当地水平面,垂直于地球椭球体法线,见下图。

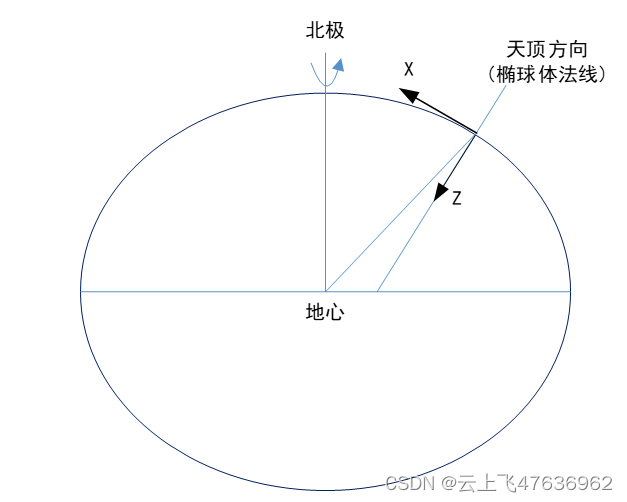

地面站当地水平坐标系定义
下图给出了地面站LH系下的太阳方位角和高度角。

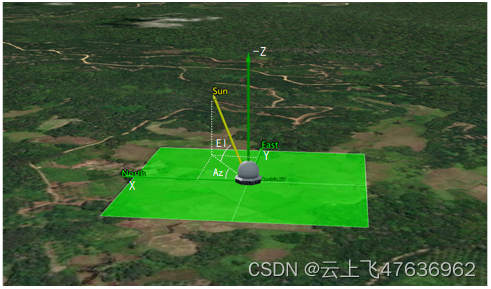

地面站地平坐标系下的太阳方位角和高度角

飞行器VVLH系

飞行器观测太阳时,通常采用轨道坐标系,简称VVLH坐标系(Vehicle Velocity, Local Horizontal),其定义如下:

  1. X轴约束在惯性系速度方向(由Y叉乘Z得到);
  2. Y轴指向轨道面负法向;
  3. Z轴指向地心方向。

下图为飞行器的VVLH坐标系以及太阳方向矢量的高度角和方位角示意图。

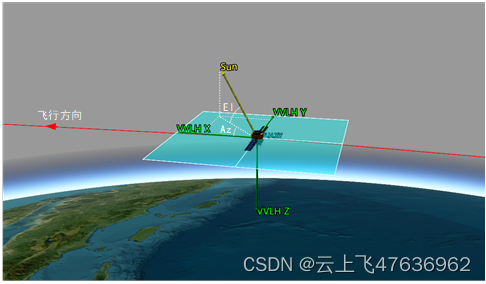

飞行器VVLH系下的太阳方位角和高度角

太阳方位角和高度角

在地面站地平坐标系或者飞行器VVLH坐标系中,太阳方位角(Azimuth,简称Az)和高度角(Elevation,简称El)的定义如下图。

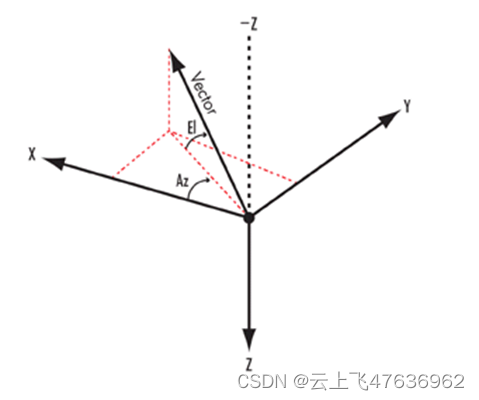

LH和VVLH坐标系下的太阳方位角和高度角定义

  1. 方位角定义为:X轴与太阳方向矢量在XY平面内的投影矢量的夹角,+X轴为零点,向+Y轴方向为正;
  2. 高度角定义为:太阳方向矢量与XY平面的夹角,-Z轴方向为正。

注意,对于飞行器本体坐标系(Body),则高度角以+Z轴方向为正。

根据以上定义,实际计算时,首先求得某时刻太阳(通常为视太阳)在地面站LH系或飞行器VVLH系的位置,设为 R s \textbf{R}_s Rs
R s = [ X s , Y s , Z s ] T \textbf{R}_s=\left[X_s,Y_s,Z_s\right]^T Rs=[Xs,Ys,Zs]T

则太阳方位角Az和高度角El计算如下:
{ A z = t a n 2 − 1 ( Y s , X s ) E l = s i n − 1 ( − Z s / R s ) \left\{ \begin{aligned} Az=tan2^{-1}(Y_s,X_s) \\ El=sin^{-1}(-Z_s/R_s) \end{aligned} \right. {Az=tan21(Ys,Xs)El=sin1(Zs/Rs)

光照计算模型

无论是地面站还是飞行器,在精确计算光照和阴影的时间时,必须考虑到以下因素:

  1. 太阳圆盘的大小,以及被遮挡的部分大小;
  2. 对于地面站,当地水平面附近地形遮挡的影响;
  3. 对于空间飞行器,考虑地球的遮挡。

同时,太阳的光照状态分为以下三种情形:

  1. 光照:太阳圆盘完全不被遮挡,地面站或飞行器处于完全光照状态,太阳光照强度因子为1;
  2. 半影:太阳圆盘部分被遮挡,地面站或飞行器处于半影状态,太阳光照强度因子为0-1之间的小数;
  3. 全影:太阳圆盘完全被遮挡,地面站或飞行器处于完全阴影状态,太阳光照强度因子为0。

首先给出地面站的光照计算模型,见下图。

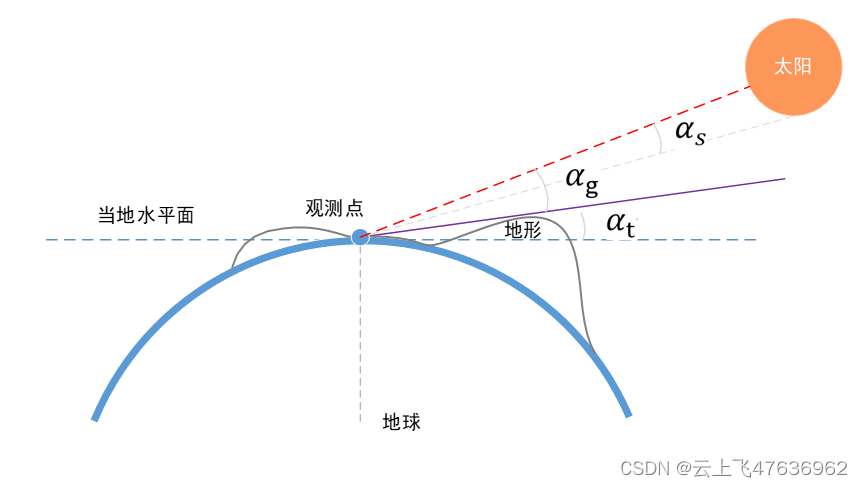

某时刻,以观测点为中心,视太阳方向的地形最大仰角为 α t \alpha_t αt,视太阳中心(即太阳位置)方向与地形最大仰角方向的夹角为 α g \alpha_g αg(有正负,在地形之上为正,之下为负),太阳圆盘视半径为 α s \alpha_s αs

不考虑地形时( α t = 0 \alpha_t=0 αt=0), α g \alpha_g αg即为视太阳方向与当地水平面的夹角,即太阳仰角El。

太阳圆盘视半径 α s \alpha_s αs由下式给出:
α s = s i n − 1 R o R s \alpha_s=sin^{-1}{\frac{R_o}{R_s}} αs=sin1RsRo
上式中, R o R_o Ro为太阳圆盘半径,取值为695700km,对应的视半径约为0.27°,具体数值与太阳的距离变化而稍有不同。
地面目标的光照计算模型
下图为飞行器的光照计算模型示意图。与地面站不同的是,不需要考虑地形的遮挡,转而考虑地球的遮挡。

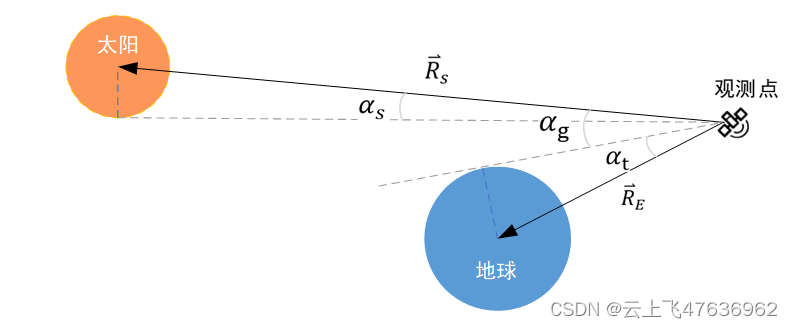

某时刻,以观测点为中心,地心方向与地球边缘方向的夹角(称为地球视半径)为 α t \alpha_t αt,视太阳中心(即太阳位置)方向与地球边缘方向的夹角为 α g \alpha_g αg,太阳圆盘视半径为 α s \alpha_s αs。观测点到地球的距离向量为 R E \textbf{R}_E RE
飞行器目标的光照计算模型
地球视半径 α t \alpha_t αt可由下式给出:
α t = s i n − 1 R e R E \alpha_t=sin^{-1}{\frac{R_e}{R_E}} αt=sin1RERe
上式中, R e R_e Re为地球赤道半径,常取6378.14km。

根据上述两种光照模型,太阳光照状态的判别依据如下:
{ 光照 : α g > α s 全影 : α g < − α s 半影 : − α s ≤ α g ≤ α s \left\{ \begin{aligned} 光照: & \alpha_g>\alpha_s \\ 全影: & \alpha_g<-\alpha_s \\ 半影: & -\alpha_s \leq \alpha_g\leq\alpha_s \end{aligned} \right. 光照:全影:半影:αg>αsαg<αsαsαgαs
