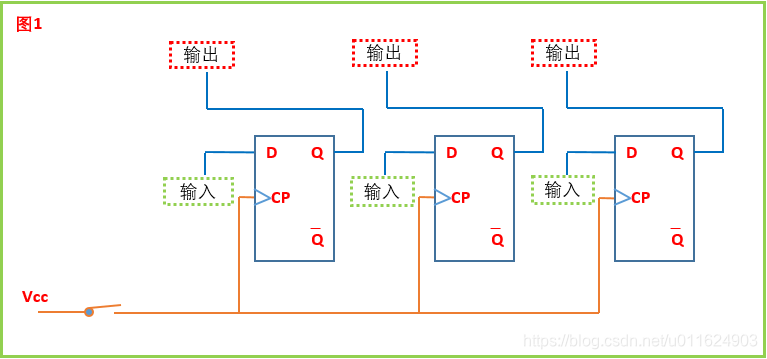

在之前介绍过上升沿D触发器,本文将D触发器进行稍微改造,则就会创造一个寄存器,图1中,将三个上升沿D触发器相连接,图1中开关是断开的,所以CP=0,三个输出均维持原来的值,无论输入怎样变化,都无意义
在这里插入图片描述

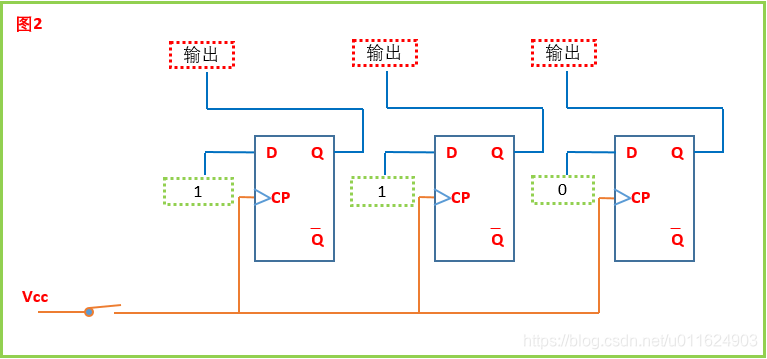

现在将输入端的3个比特位分别设置成110,并且开关是断开,则寄存器状态如图2
在这里插入图片描述

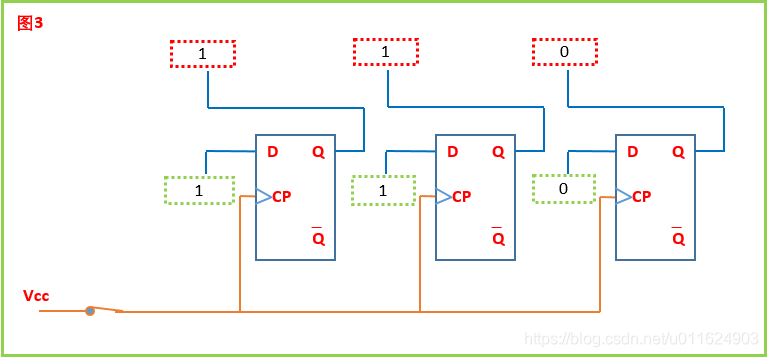

接下来将开关合并,此时3个CP均由0变成1,产生上升沿,所以每个D触发器的Q都会=D,这时状态如图3
在这里插入图片描述

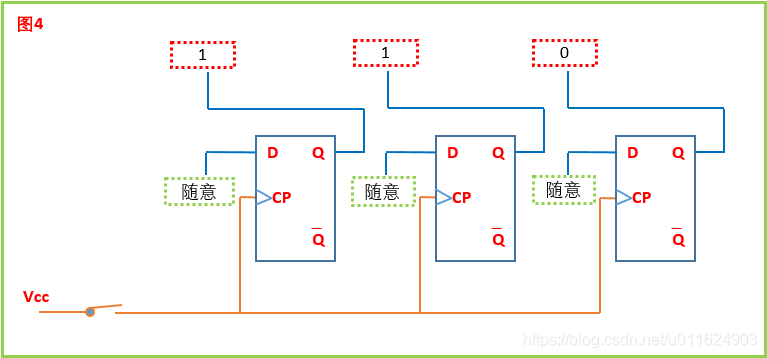

最后,将开关断开,无论输入变成何值,都不影响红色虚线中保存的内容
在这里插入图片描述

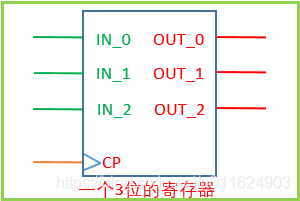

上述就是寄存器的实现原理,寄存器的电子简化图如下
在这里插入图片描述
