mysql笔记（二）- InnoDB数据页结构

最新推荐文章于 2023-10-14 20:36:23 发布
原创 最新推荐文章于 2023-10-14 20:36:23 发布 · 492 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#mysql #数据库 #database

本文详细介绍了InnoDB数据页的结构，包括数据页页结构总览、记录的头信息、Page Directory、Page Header和File Header等部分。讨论了deleted_flag、min_rec_flag、n_owned等字段的作用，以及如何通过Page Directory进行记录查找。此外，还提到了数据页的分组概念和页间连接方式，确保高效的数据存储和检索。

Innodb设计了不同类型的页结构，存放表空间头部信息的页、存放change buffer信息的页、存放inode信息的页、存放undo redo日志信息的页；今天我们了解存放记录信息的页（数据页也叫索引页）

数据页页结构总览

请添加图片描述

名称描述
filer header页的一些通用信息
page header数据页专有的一些信息
infimum + supremum两个虚拟的记录
user records用户存储的记录内容
free space页中尚未使用的空间
page directory页中某些记录的相对位置
file tailer校验也是否完整

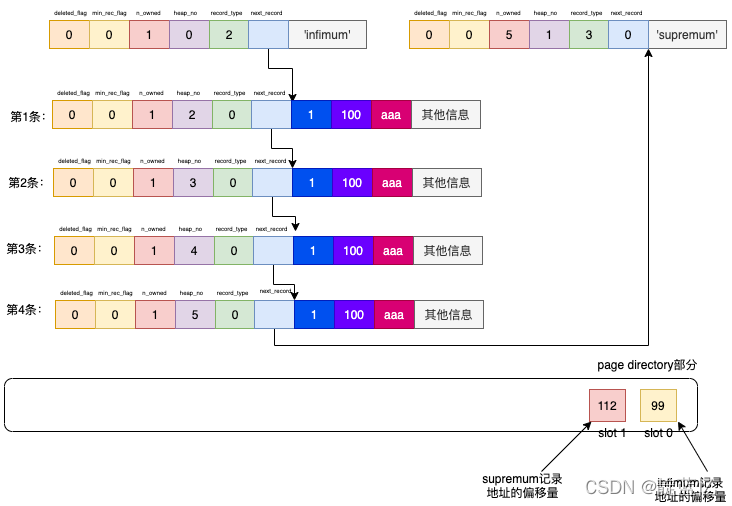

记录在页中怎么存储的

请添加图片描述

记录的头信息

上节已经介绍过记录的头信息结构了，我们重点介绍一些各个结构的具体作用

deleted_flag

主要用来标示当前记录是否被删除。占用一个bit。0-代表未删除；1-代表已删除。
要注意的一点是，打上标记的记录并不会真正被删除，而是加入到垃圾链表，等到下次有相同位置的数据插入就可以复用，而且还能避免删除记录造成的数据页重新排列（消耗性能）

min_rec_flag

B+数每层非叶子结点中最小的目录项记录都会添加该标示

n_owned

一个页面中的记录会被分成很多组（利用分组二分法加快页中的记录查找，不用从第一条遍历到最后一条来查找），每个组中最后一个记录的n_owned代表组中的记录条数，其余的记录n_owned值都为0；记录是怎么样的呢，看下图
请添加图片描述

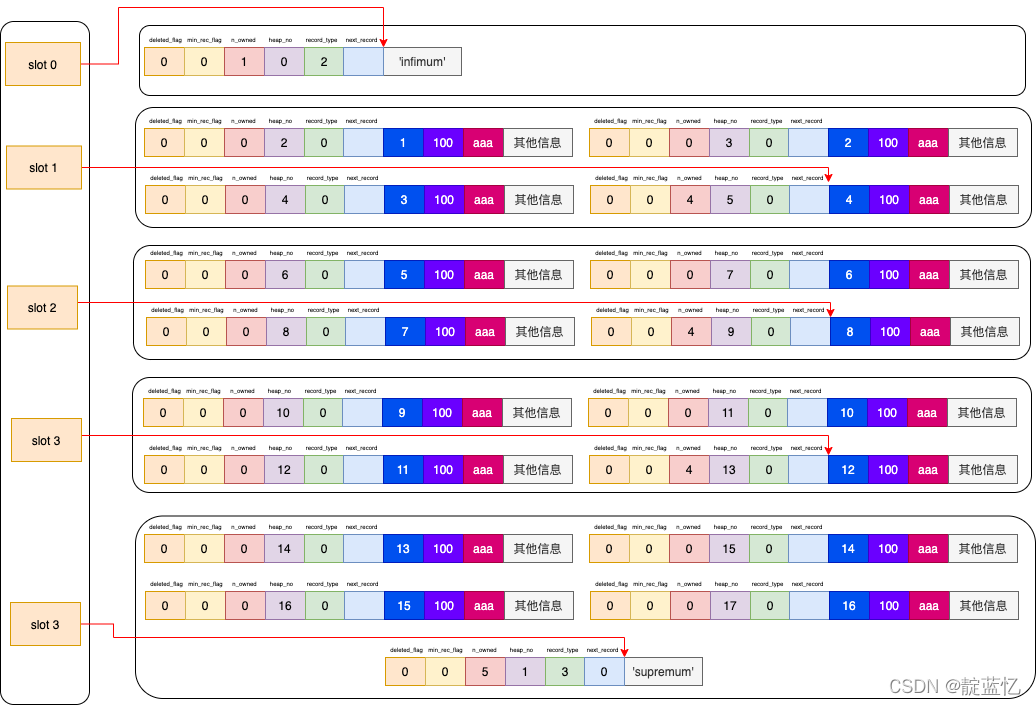

一个数据页16k，可以存储很多条记录，如果通过索引定位到了记录在某一页，然后遍历整个页面来查找记录，复杂度就太高了。所以设计了分组的概念，这样就可以通过page directory中记录的槽信息利用二分法来查找了：

  1. 初始条件下只有两个记录infimum 和 supremum，分别处于两个组，page directory就是记录这些组中的记录偏移量的。
  2. 当一个组中的记录超过8条后，就会拆分两个组，原来的组变成4个，新增的组变成5个，也会在页目录中新增一个槽，记录这个新增组中最大那条记录的偏移量。

请添加图片描述

heap_no

标示当前记录在页面堆中的相对位置

record_type

记录类型 0-普通记录 1-B+数非叶子结点的记录 2-表示Infimum记录 3-表示Superemum记录

next_record

下一条记录的相对位置，指向的如上图中是头信息和实际数据之间的位置，这就是记录存储结构设计的巧妙之处了，往左可以读取到记录的头信息，变长字段长度信息，null值列表信息，往右是真实数据。前面还说过变长字段长度信息，null值列表信息这些都是逆序存储的。这样记录中位置靠前的字段和他们的长度信息距离更新，可以提高cpu高速缓存的命中率。

Page Directory

如上图记录存放分组的槽，用来二分法快速查找数据页中的记录

Page Header

类似于继承关系的抽象file header和file tailer是每个数据页都有的结构,定义了一些通用结构，而page header是不同的数据页有自己不同的实现

名称大小（字节）描述
PAGE_N_DIR_SLOTS2页目录中的槽数量
PAGE_HEAP_TOP2还未使用的空间最小地址，该地址之后就是free space
PAGE_N_HEAP2第一位表示是否是紧凑型记录，剩余15位表示本页的堆中记录的数据（包含infimum、supremum以及标记为已删除的记录）
PAGE_FREE2已删除的记录会通过next_record组成一个单向链表，可以被重新利用
PAGE_GARBAGE2已删除记录占用的字节数
PAGE_LAST_INSERT2最后插入记录的位置
PAGE_DIRECTORY2记录插入的方向
PAGE_N_DIRECTORY2一个方向连续插入记录的数量
PAGE_N_RECS2该页面中包含的记录的数量（不包含infimum、supremum以及标记为已删除的记录）
PAGE_MAX_TRX_ID8修改当前页的最大事务id，仅在二级索引页面中定义
PAGE_LEVEL2当前页在B+树中所处的层级
PAGE_INDEX_ID8索引id表示当前页属于哪个索引
PAGE_BTR_SEG_LEAF10B+树叶子节点段的头部信息，仅在B+树的根页面中定义
PAGE_BTR_SEG_TOP10B+树非叶子节点段的头部信息，仅在B+树的根页面中定义

File Header

多个页之间是通过双向链表相连的，这样也利于查找的时候向前和向后进行

名称大小（字节）描述
FIL_PAGE_SPACE_OR_CHKSUM4页面的校验和
FIL_PAGE_OFFSET4页号
FIL_PAGE_PREV4上一页的页号
FIL_PAGE_NEXT4下一页的页号
FIL_PAGE_LSN8页面被修改后的LSN值
FIL_PAGE_TYPE2该页的类型
FIL_PAGE_FILE_FLUSH_LSN8仅在表空间的第一个页中定义，代表文件至少被刷新到了对应的LSN值（在msyql崩溃恢复的时候就是读取这个LSN来进行redolog的恢复）
FIL_PAGE_ARCH_LOG_NO_OR_SPACEID4该页属于哪个表空间

其他页的类型：

名称十六进制描述
FIL_PAGE_TYPE_ALLOCATED0x0000最新分配，还未使用
FIL_PAGE_UNDO_LOG0x0002undo日志页
FIL_PAGE_INODE0x0003存储段的信息
FIL_PAGE_IBUF_FREE_LIST0x0004change buffer空闲列表
FIL_PAGE_IBUF_BITMAP0x0005change buffer的一些属性
FIL_PAGE_TYPE_SYS0x0006存储一些系统数据
FIL_PAGE_TYPE_TRX_SYS0x0007事务系统数据
FIL_PAGE_TYPE_FSP_HDR0x0008表空间头部信息
FIL_PAGE_TYPE_XDES0x0009存储区的一些信息
FIL_PAGE_TYPE_BLOB0x0000A溢出页
FIL_PAGE_INDEX0x45BF索引页（数据页）

File Tailer

8个字节组成，前4个字节代表页的校验和，每一次的页的信息被刷新到磁盘之前，都会被页的校验和算出来写入到file header的check sum中，完成之后会再写入到file tailer的check sum字段，二者一致代表刷新成功，反正刷新期发生了错误
后4个字节代表代表修改后的LSN，正常情况下应该和header中的FIL_PAGE_LSN相同。这两个字段都是为了校验页面的完整性。
