基音周期计算（pitch tracking）

基音(Pitch)计算笔记

1. 音高（Pitch）

   • 定义：

     基础频率：准周期(quasi-periodic, 指周期几乎确定，但有小幅波动)波的基础频率的倒数，单位为Hz

     Pitch（in semitone, 半音）：由基础频率经过类对数（log-based）变换得到

   • 特点：噪声和非语音没有Pitch

2. 音高追踪（Pitch Tracking）

   • 定义：即对整段音频求取音高
   • 前处理（Pre-processing）：
     • 滤波（Filtering）
     • 激励提取（Excitation extraction）
   • 主要过程：
     • 分帧（Frame blocking）
     • 周期检测函数计算（periodicity detection function）
     • 通过追踪PDF最大值获取候选Pitch（Pitch Candidates via max picking over PDF）
   • 后处理：
     • 通过音量/纯净度阈值去除不可靠的Pitch（Unreliable pitch removal via volume/clarity thresholding）
     • 通过抛物插值优化结果（Pitch refinement via parabolic interpolation）
     • 通过中值滤波进行平滑（Pitch smoothing via median filters）

一些处理步骤

1. Frame Blocking

   • 分帧：例子：

     Sample rate = 16kHz

     Frame size = 512 samples，Frame duration = 512 / 16000 = 32ms

     Overlap = 192 samples

     Hop size = frame size - overlap = 512-192 = 320 samples

     Frame rate = Sample rate / Hop size =16000/320 = 50 frames/sec= Pitch rate，即 Pitch rate等于每秒钟的帧数

2. PDF（Periodicity Detection Functions）：分为两个categories

   • 时域

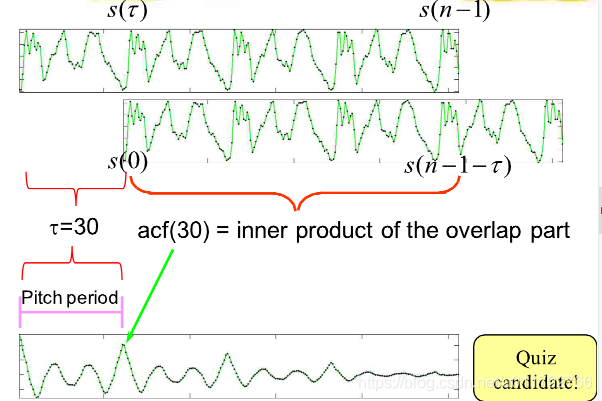

     • 自相关函数（ACF, Autocorrelation function）：假设原本的frame为$s(t),t=0...n-1$，移动后的frame为$s(t-\tau )$也即向后移动$\tau$个采样点，则$acf(\tau )=\sum _{t=\tau }^{n-1}s(t)s(t-\tau )$ , 即对两帧的重合部分相乘相加。重合的长度为$n-\tau$，显然$\tau$越大，重合长度越短，则其实质为截断（truncated）ACF. 当然ACF还有多种不同形式，如归一化（即除以重叠长度）、半帧移等




     • 定位基础频率（FP, Pundamental period）:

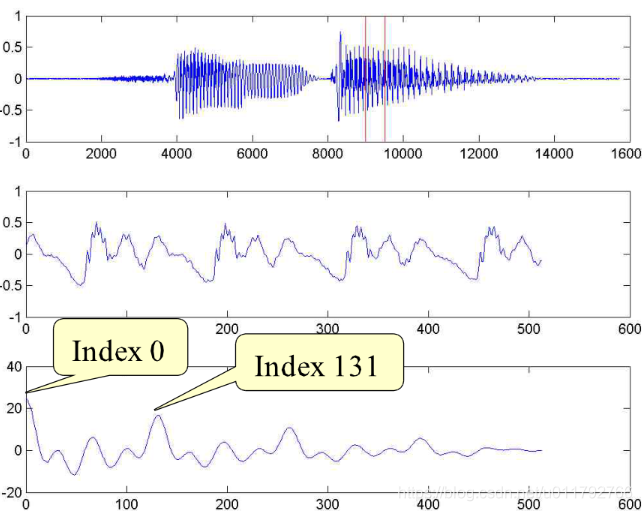

       • 设每个采样点为一个index，显然$acf(0)$取到了最大值，假设在index 131也即$acf(131)$取到次极大值，则基础频率（FF）= 16000/131 = 123.077 Hz。假如人类的基频区间为$[40,1000]$内：$40\le \frac{fs}{FP}\le 1000$，则我们可以得到基础周期的区间$\frac{fs}{1000}\le FP\le \frac{fs}{40}$ ，我理解的$FP$就是截断ACF的次极大值对应的index
       • 基础频率可能计算出错：如海豚音或者吹口哨会使其变高；低声唱歌或者哼哼则需要更大的frame size

     • 归一化方差（Normalized squared difference）

       $nsdf(\tau )=\frac{2\sum s(t)s(t-\tau )}{\sum s^2(t)+\sum s^2(t-\tau )}$, 可以验证 $-1\le nsdf(\tau )\le 1$

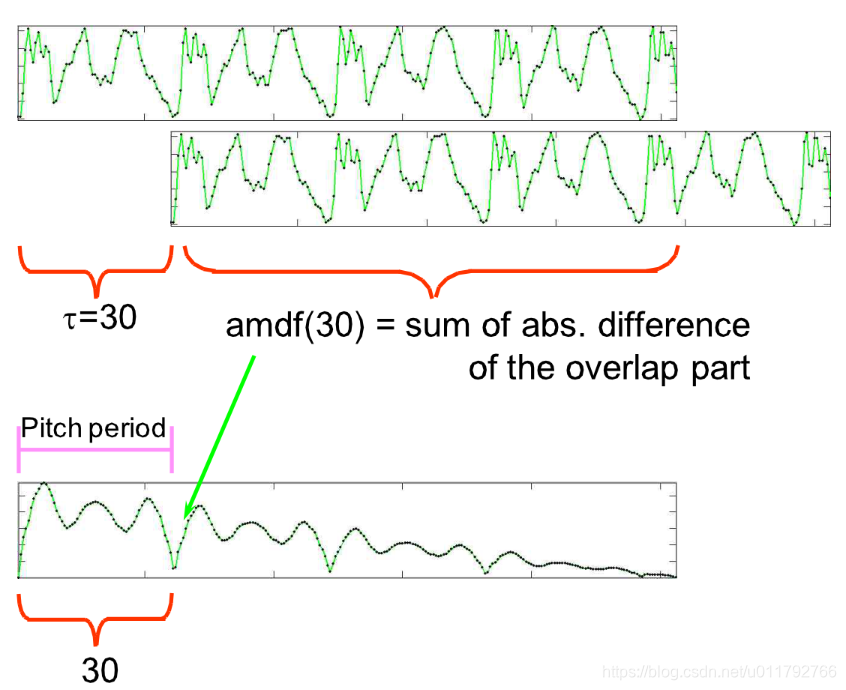

     • 平均幅度方差函数（AMDF，Average Magnitude Difference Function）：$amdf(\tau )=\sum _{t=\tau }^{n-1}|s(t)-s(t-\tau )|$， 显然其在index 0处取0，此函数应该寻找第二个最小值的index

       和ACF比较的优势：AMDF需要的算力更少，数据溢出的风险更小

       也有归一化版本和半帧移版本

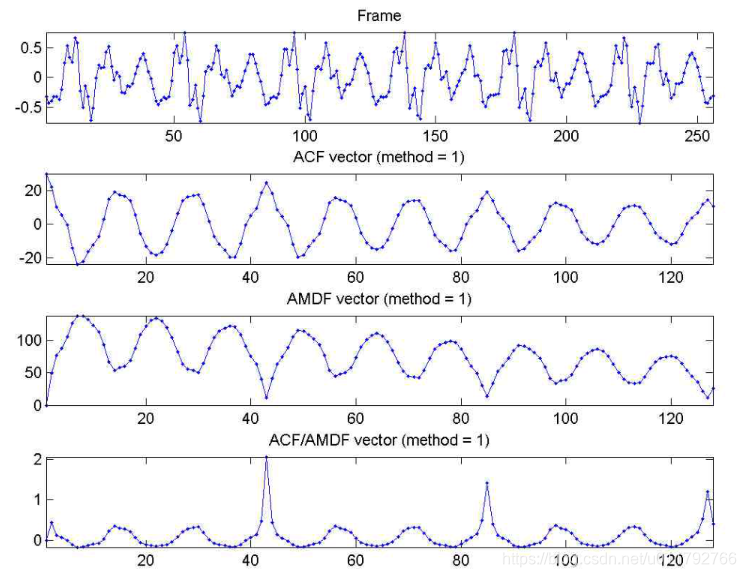

     • 结合：可用将ACF和AMDF结合，即ACF/AMDF，其峰值更为尖锐



   • 频域

     • 几个概念

       • 能量：频谱平方和
       • Pitch：谐波之间的距离（Distance between harmonics）
       • Timber：平滑后的频谱（Smoothed spectrum）

     • 谐波基谱（HPS, Harmonic Product Spectrum）：

       a. 计算一帧的的谱能量

       b. 消除通过20阶多项式拟合后的趋势（Eliminate its trend obtained from 20-order polynomial fitting -> Formants are removed）

       c. 使用指数权重来抑制高频谐波（Apply exponential weighting to suppress high-frequency harmonics）

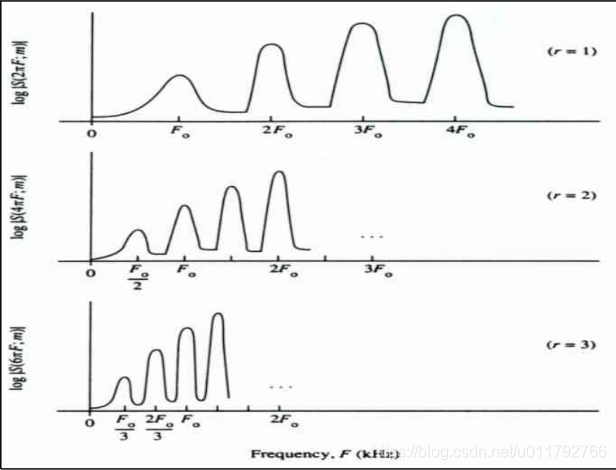

       d. 降采样并求和以加强在基础频率处的谐波：如图降采样并求和后$F_o$处会被加强，理解：当降采样时，一帧对应的点数会变少，将降采样后的一帧频谱与原来对比，则只有原来长度的一半，且二倍基频的index和原来基频的index对齐，则降低三倍采样率后三倍基频index和原来基频index对其，以此类推，这样原来基频处的点变得到了加强



       e. 找到最大值作为音高点（pitch point）

     • 倒谱（cepstrum）：$cepstrum=ifft(log(|fft(frame)|))$

       a. 计算每一帧的谱能量

       b. 如有必要，消除能量谱的趋势

       c. 对能量谱进行逆fft变化（结果是实的）

       d. 找到最大值的位置并计算pitch

3. pitch tracking 性能评估

   • Raw pitch accuracy: Prob. of a correct pitch value over the voiced frames
   • Raw chroma accuracy: Prob. that the chroma(i.e. the note name) is correct over the voiced frames
   • Overall accuracy: Prob. of a correct pitch value(via pitch estimation) and pitch decision (via voicing detection) over all frames

4. 一些常用的预处理(Pre-Processing)

   • Pre-filter the signal：人的pitch在$[40,1000]$ 的区间内，因而可以用使用截止频率在800-1000的滤波器进行过滤

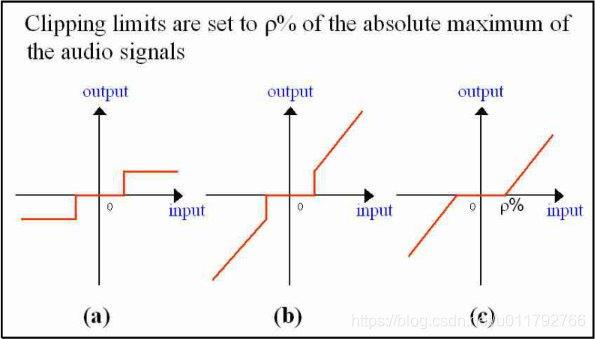

   • Clipping：在0附近进的小信号很可能会导致音高追踪出现错误，因而可以设置一定区间，在区间范围内的值置0


   • SIFT（simple inverse filter tracking）：通道效应（channel effect）可能会导致pitch track出现错误，即声带信号经过口腔鼻腔等会发生变形，希望找到声带原始信号。我们可将当前信号$s(n)$表示为前面$m$个信号的线性组合: $s(n)=a_{1}s(n-1)+a_{2}s(n-2)+...+s_{m}s(n-m)+e(n)$，利用平方最小法来寻找最佳的系数$a_1,a_2,a_3,...,a_m$，使得$\sum e^2(n)$最小，则$e(n)$便是原始激发信号（excitation signal）。即：线性预测误差信号就是原始激发信号

5. 音高追踪的后处理

   • 平滑：移除音高突变
   • 插值：提高音高精确度。思想：利用pitch和它旁边的点来确认最大值位置

6. UPDUDP（Unbroken Pitch Determination Using DP）：将pith的平滑度（smoothness）也计入考虑

   • $cost(\mathbf{p},\theta ,m)=\sum _{i=1}^{n}amd{f}_i(p_i)+\theta \times \sum _{i=1}^n|p_i-p_{i+1}{|}^m$，其中$\mathbf{p}=[p_1,p_2,...,p_n]$ 表示一个given path in the AMDF matrix，$n$为帧的数量，$\theta$为转化惩罚因子（transition penalty），$m$为 exponent of the transition difference

   • Optimum-value function$D(i,j)$：从第一帧到位置$(i,j)$的最小$cost$

     D ( i , j ) = a m d f i ( j ) + min ⁡ k ∈ [ 8 , 160 ] { D ( i − 1 , k ) + θ × ∣ k − j ∣ 2 } ,   i ∈ [ 1 , n ] ,   j ∈ [ 8 , 160 ] D(i,j)=amdf_i(j)+\displaystyle{\min_{k\in [8,160]}\{D(i-1,k)+\theta\times |k-j|^2\}},\ i\in[1,n],\ j\in [8,160] D(i,j)=amdfi​(j)+k∈[8,160]min​{D(i−1,k)+θ×∣k−j∣2}, i∈[1,n], j∈[8,160]，初始条件为：$D(1,j)=amd{f}_1(j),j\in [8,160]$ ，最优$cost$为：$\underset{j\in [8,160]}{\min }D(n,j)$

7. 频域到半音的转换（Frequency to Semitone）：semitone是一个基于A440的音乐尺度

   • $semitone=12\times {\log }_2(fracfreq440)+69$
   • 合理的pitch范围：E2-C6 也即82Hz - 1047Hz

semitone是一个基于A440的音乐尺度

• $semitone=12\times {\log }_2(fracfreq440)+69$
• 合理的pitch范围：E2-C6 也即82Hz - 1047Hz
