Altium designer—Arduino UNO原理图&PCB图（自制Arduino板）

本文分享基于Altium designer软件绘制的Arduino UNO最小系统电路原理图&PCB图，亲测可用，完整电路文件见文末链接

Arduino使用起来简单便捷，对于初学者很友好，简单的几行代码就能实现一个demo功能，但是现有的arduino板形态相对比较固定，具体在项目中应用需要基于芯片设计属于自己的电路板，详细的实现过程见如下内容

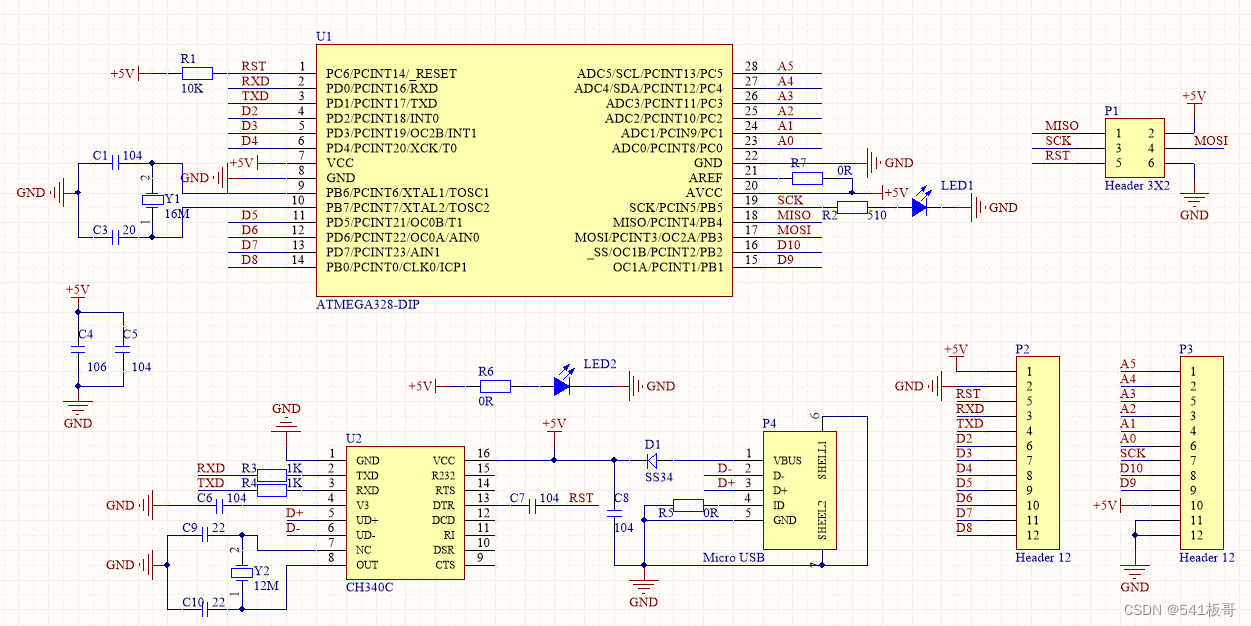

（1）系统原理图

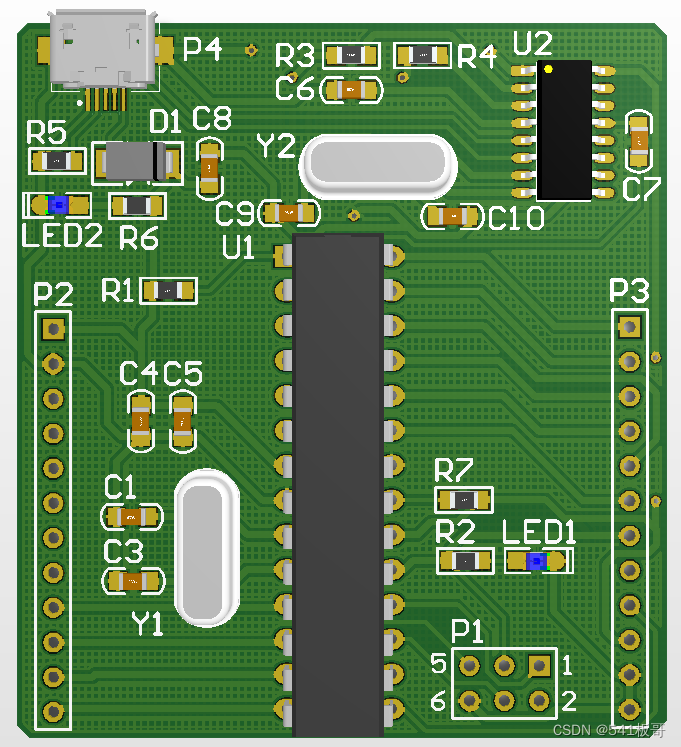

（2）PCB图

自制arduino开发板是基于ATMEGA328p芯片实现的，芯片空片状态需要先加载bootloader才能正常工作，关于加载bootloader的方法见下面链接这篇文章，里面有详细的介绍
https://blog.csdn.net/u011816009/article/details/125833316

附完整下载链接

CSDN下载链接：
https://download.csdn.net/download/u011816009/86249057

百度网盘下载链接：
链接：https://pan.baidu.com/s/1KNWN9d9ZZ1MFobAY4_GxhA
提取码：lk4r
