UML类图快速入门

UML简介:

统一建模语言（Unified Modeling Language）是一种为面向对象系统的产品进行说明，可视化和编制文档的一种标准语言，是非专利的第三代建模和规约语言。

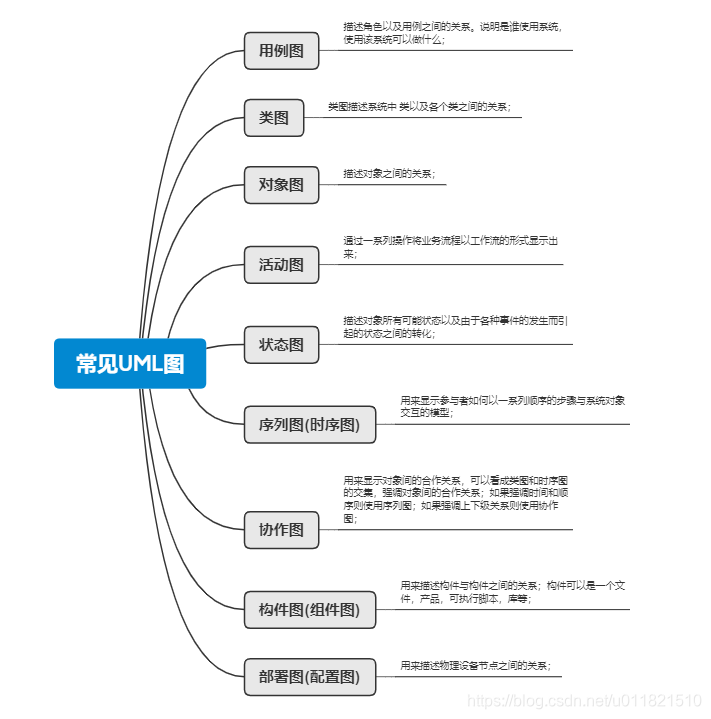

UML模型可以分为三类：

功能模型：从用户的角度展示系统的功能，常见的有用例图；

对象模型：采用对象，属性，操作，关联等概念展示系统结构和基础，常见的有类图，对象图，构件图，部署图；

动态模型：展现系统内部的行为。常见的有活动图，状态图，时序图，协作图；

其中我们最常用的是UML类图和时序图；类图展示了系统中各个类之间的关系，时序图展示了具体方法流程的执行过程和声明周期；下面我们主要介绍下UML类图：

类图基础属性：

+号表示public权限成员;-号表示私有成员；#号表示protected；~号表示default权限；成员下方的下划线表示static；斜体字母表示抽象的；

类与类之间的关系：依赖(dependency)，泛化（generalization），关联(association)，聚合(aggreagtion)，组合(composition)；

表示关系的强弱：依赖最弱，泛化最强，中间的关联，聚合，组合依次增强；

依赖：一种使用关系，一个类实现依赖另一个类协助，这两个类之间的关系体现为依赖；依赖关系用虚线箭头表示；示例：动物依赖氧气和水，调用新陈代谢方法需要传递氧气和水的示例作为参数；代码体现:局部变量，方法的参数或者对静态方法的调用；

泛化：泛化可以分为继承和实现；类之间的继承，接口之间的继承，类和接口之间的实现；继承关系使用空心三角+实线表示；实现用实心三角+实现来表示；示例：鸟类继承动物；大雁实现飞的接口；

关联：关联关系表示一个类的属性保存了另一个类的对象的引用；关联关系是类与类之间最常见的关系，聚合和组合也属于关联关系，只是关联关系比其他两种关系要弱；关联可以是单向的也可以是双向的；关联关系使用普通箭头+实线表示；示例：企鹅需要知道气候的变化，企鹅与气候之间就是关联关系；代码体现：成员变量；

聚合：表示一种弱的拥有关系，has-a的关系；两个对象具有各自的生命周期；聚合关心用、空心菱形+实线箭头表示；示例：大雁群可以有多只大雁；两个对象拥有不同的生命周期；代码体现：成员变量；

组合：整体与部分的关系，是一种强的拥有的关系，是一种contains-a的关系；部分和整体的生命周期一样；表示方法：实心菱形+实线箭头；示例：鸟和翅膀的关系；代码体现：成员变量；

引用大话设计中的描述图：
