【drawio笔记】在图表中插入SVG图像

在图表中插入SVG图像

1. 使用以下方法之一将可缩放的SVG图像插入到图表(diagram)中。

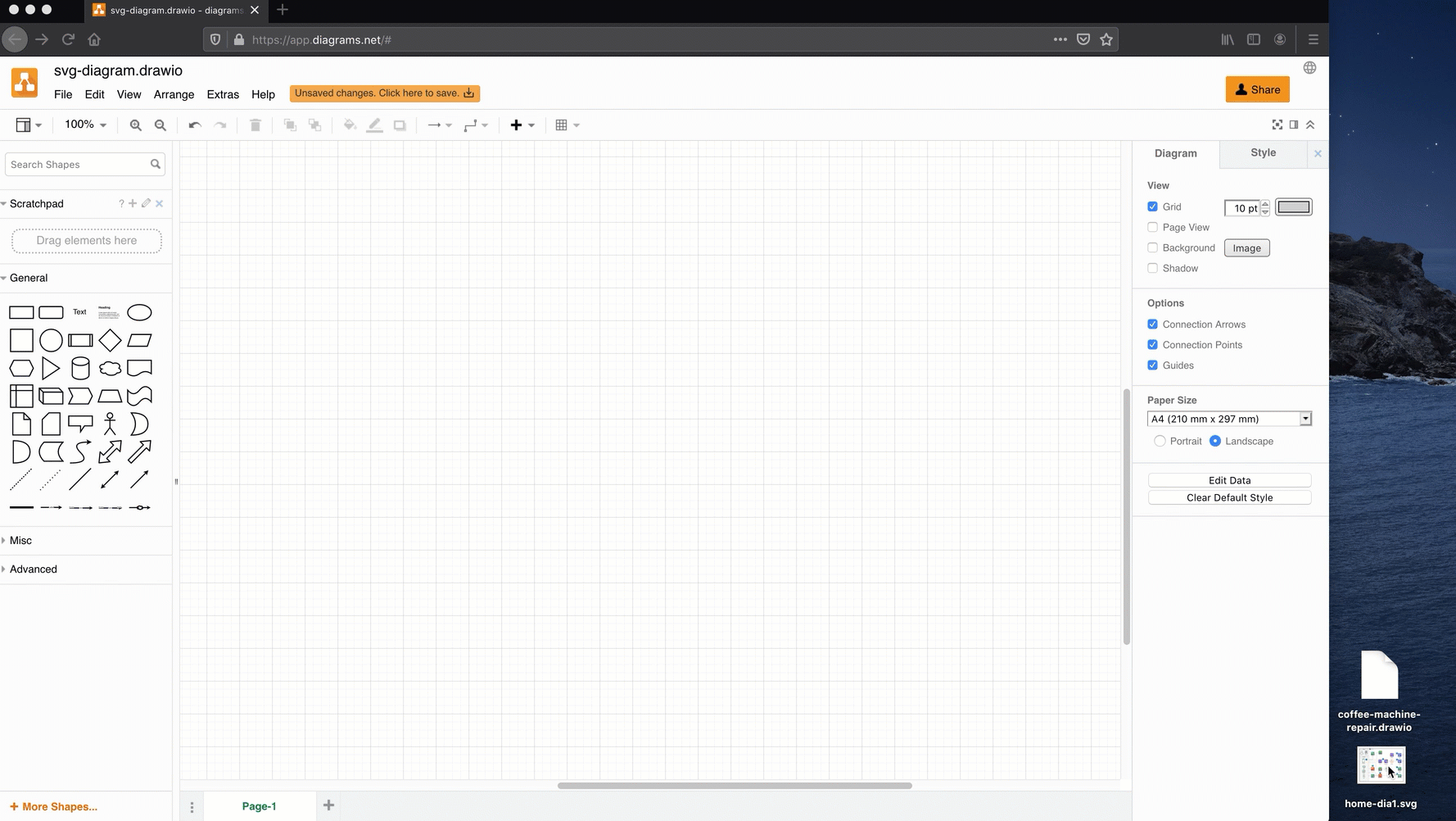

• 将SVG图像文件从你的计算机中拖放到绘图画布(drawing canvas)上。
• 将SVG图像的URL从你的浏览器拖到绘图画布上。
• 选择 Arrange > Insert > Image，然后将图表文件或URL拖到对话框中，然后单击Apply。

2. 选择 Actual Size 以确保你的SVG图像被插入。
3. 将SVG图像作为形状添加到绘图画布后，即可调整其大小。

注意： 你不能导入图表的SVG表示并将其作为图表进行编辑。SVG不保存连接器信息，因此无法确定哪些元素是形状，哪些是连接器。

你可以使用diagrams.net以相同方式将PNG，BMP和JPG图像插入到图表中。

---

本文章翻译自https://www.diagrams.net/doc/faq/svg-insert
