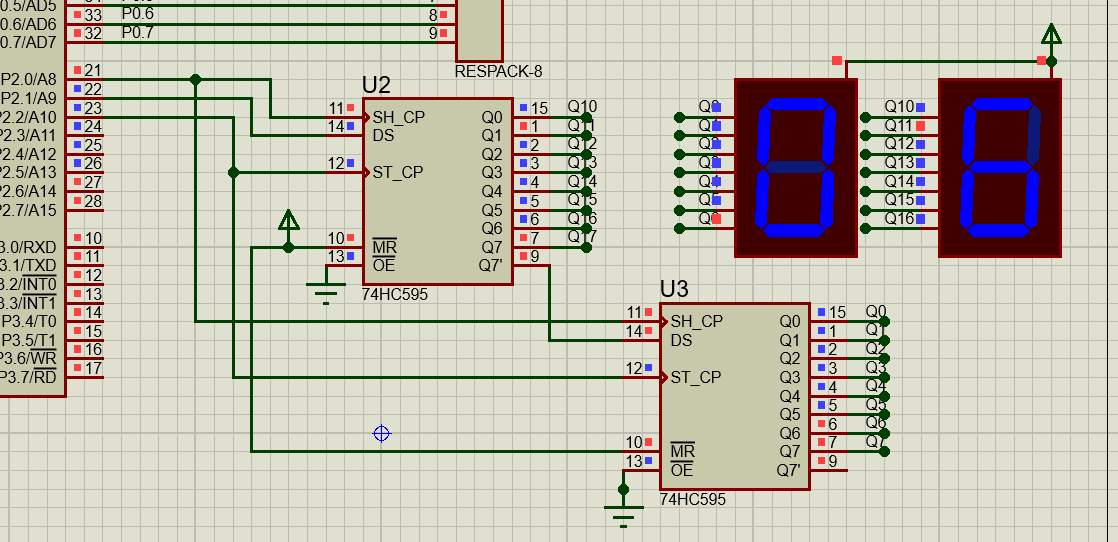

74HC595有一个引脚可以串行输出，这样可以控制多个数码管。给第一个芯片16位二进制数，也就是2个数码管的段码，参考数据结构“栈”的原理，最先输入的段码显示在第二个数码管，最后输入的段码，显示在第一个数码管，编程的时候需要注意。这样做的优点就是节约单片机IO口，比使用74LS138要节约；使用38译码器，控制8个数码管要占用11个IO口。使用74HC595控制八个数码管只需要3个IO口。效果如下：

/*程序未经过深思熟虑，仅仅实现功能，有些繁琐，仅供参考*/

#include <reg52.h>
sbit Output_Clock1 = P2^2; //输出时序，上升沿输出。16位数据都输入完成后操作。
sbit Input_Clock = P2^0;  //输入时序，上升沿输入来自输入端的数据。
sbit Input_Data = P2^1;   //输入引脚，用于输入数据。
/*程序未经过深思熟虑，仅仅实现功能，有些繁琐，仅供参考*/
/*程序未经过深思熟虑，仅仅实现功能，有些繁琐，仅供参考*/
void delay(int i,int j)
{
	int a,b;
	for(a = 0;a <= i; a ++)
	{
		for(b = 0;b <= j;b ++)
		{}
	}
}
void main(void)
{
	int i,j,k,m;
    /*下面使用二维数组保存数码管的段码数值，一行是一个数，从0~9；这样做为了方便串行输入，当然也有别的方法*/
	char Number[10][8] = {{1,1,0,0,0,0,0,0},{1,1,1,1,1,0,0,1},
{1,0,1,0,0,1,0,0},{1,0,1,1,0,0,0,0},{1,0,0,1,1,0,0,1},{1,0,0,1,0,0,1,0},
{1,0,0,0,0,0,1,0},{1,1,1,1,1,0,0,0},{1,0,0,0,0,0,0,0},{1,0,0,1,0,0,0,0}};
	OE1 = 0;
	OE2 = 0;
	m = 0;
	while(1)
	{
		for(k = 0;k <= 99;k ++)    //计数器执行0~99的计数操作。
		{
			if((k>=0)&&(k <= 9))
			{
				i = 0;
			}
			if((k>=10)&&(k <= 19))
			{
				i = 1;
			}
			if((k>=20)&&(k <= 29))
			{
				i = 2;
			}
			if((k>=30)&&(k <= 39))
			{
				i = 3;
			}
			if((k>=40)&&(k <= 49))
			{
				i = 4;
			}
			if((k>=50)&&(k <= 59))
			{
				i = 5;
			}
			if((k>=60)&&(k <= 69))
			{
				i = 6;
			}
			if((k>=70)&&(k <= 79))
			{
				i = 7;
			}
			if((k>=80)&&(k <= 89))
			{
				i = 8;
			}
			if((k>=90)&&(k <= 99))
			{
				i = 9;
			}
			if(k == 100)
			{
				k = 0;
			}
			for(j = 0;j <= 7;j ++)
			{
				Input_Clock = 0;
				Input_Data = Number[i][j];
				Input_Clock = 1;
			}
			for(j = 0;j <= 7;j ++)
			{
				Input_Clock = 0;
				Input_Data = Number[m][j];
				Input_Clock = 1;
			}
			m ++;
			if(m == 10)
			{
				m = 0;
			}
			Output_Clock1= 1;
			Output_Clock1= 0;
			Output_Clock2= 1;
			Output_Clock2= 0;
			delay(100,300);
		}
	}
}
