关于GD32F205RCT6的时钟配置问题

GD32F20x系列的时钟配置

---

前言

第一次使用兆易芯片写完验证程序调试时发现时钟不对，摸索了一下才搞清楚，分享出来供大家参考。调试所用到的芯片是GD32F205RCT6，系统时钟源选择外部高速时钟hxtal，时钟源配置为120MHz。

一、GD32F20x的时钟树

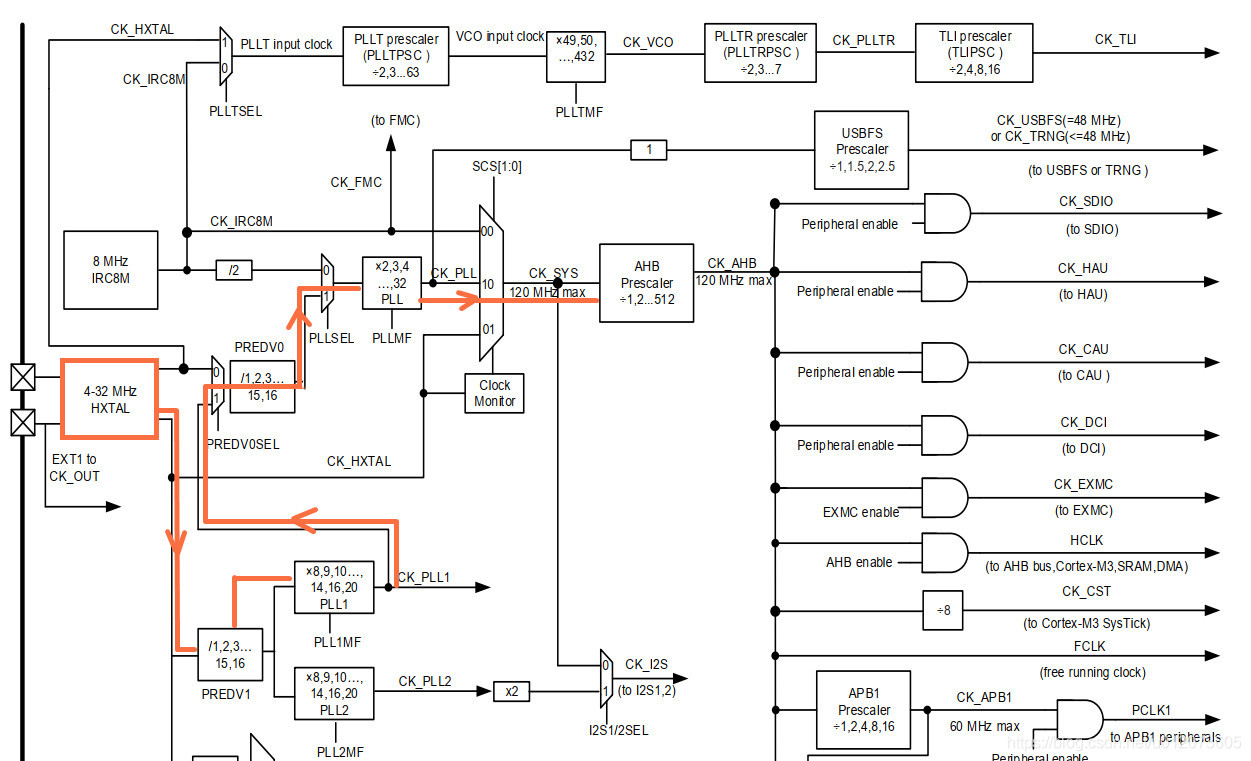

该芯片有四个时钟源，我选择了HXTAL（外部高速时钟），硬件方面采用了一个8MHz的无源晶振。下图为官方文档中的时钟树：

按照官方demo中的时钟配置配置代码，在时钟树中表现出来就是图中橙色线的走向，也就是时钟源选择了HXTAL，PLL选择了PPL1（HXTAL产生了PLL1）作为输入时钟源。官方demo的时钟配置（以120MHz为例）代码如下：

static void system_clock_120m_hxtal(void)
{
    uint32_t timeout = 0U;
    uint32_t stab_flag = 0U;

    /* enable HXTAL */
    RCU_CTL |= RCU_CTL_HXTALEN;

    /* wait until HXTAL is stable or the startup time is longer than HXTAL_STARTUP_TIMEOUT */
    do{
        timeout++;
        stab_flag = (RCU_CTL & RCU_CTL_HXTALSTB);
    }while((0U == stab_flag) && (HXTAL_STARTUP_TIMEOUT != timeout));

    /* if fail */
    if(0U == (RCU_CTL & RCU_CTL_HXTALSTB))  //超时结束了循环，停止运行
	{
        while(1){
        }
    }

    /* HXTAL is stable */
    /* AHB = SYSCLK */
    RCU_CFG0 |= RCU_AHB_CKSYS_DIV1;       //AHB不分频
    /* APB2 = AHB/1 */
    RCU_CFG0 |= RCU_APB2_CKAHB_DIV1;      //APB2不分频
    /* APB1 = AHB/2 */
    RCU_CFG0 |= RCU_APB1_CKAHB_DIV2;      //APB1两分频

    /* CK_PLL = (CK_PREDIV0) * 10 = 120 MHz */
    RCU_CFG0 &= ~(RCU_CFG0_PLLMF | RCU_CFG0_PLLMF_4 | RCU_CFG0_PREDV0_LSB | RCU_CFG0_PLLSEL );
    RCU_CFG0 |= (RCU_PLLSRC_HXTAL | RCU_PLL_MUL10);

    /* CK_PREDIV0 = (CK_HXTAL) / 5 * 12 /5 = 12 MHz */
    RCU_CFG1 &= ~(RCU_CFG1_PREDV0SEL | RCU_CFG1_PLL1MF | RCU_CFG1_PREDV1 | RCU_CFG1_PREDV0);
    RCU_CFG1 |= (RCU_PREDV0SRC_CKPLL1 | RCU_PLL1_MUL12 | RCU_PREDV1_DIV5 | RCU_PREDV0_DIV5);

    /* enable PLL1 */
    RCU_CTL |= RCU_CTL_PLL1EN;
    /* wait till PLL1 is ready */
    while((RCU_CTL & RCU_CTL_PLL1STB) == 0U){
    }

    /* enable PLL */
    RCU_CTL |= RCU_CTL_PLLEN;

    /* wait until PLL is stable */
    while(0U == (RCU_CTL & RCU_CTL_PLLSTB)){
    }

    /* select PLL as system clock */
    RCU_CFG0 &= ~RCU_CFG0_SCS;
    RCU_CFG0 |= RCU_CKSYSSRC_PLL;

    /* wait until PLL is selected as system clock */
    while(0U == (RCU_CFG0 & RCU_SCSS_PLL)){
    }
}

二、时钟配置

1.设定外部时钟为系统时钟主振荡频率

打开“system_gdf20x.c”文件，找到下边的代码，将宏定义“#define __SYS_OSC_CLK (__IRC8M)”修改为“#define __SYS_OSC_CLK (__HXTAL)”，修改后的代码如下：

/* system frequency define */
#define __IRC8M           (IRC8M_VALUE)            /* internal 8 MHz RC oscillator frequency */
#define __HXTAL           (HXTAL_VALUE)            /* high speed crystal oscillator frequency */
#define __SYS_OSC_CLK     (__HXTAL)                /* main oscillator frequency */

2.设置外部晶振频率

上段代码的第二句中，在“(HXTAL_VALUE)”上右键跳转到其定义（位于gd32f20x.h），将HXTAL_VALUE的值改为你所使用的外部晶振频率，此处使用8MHz晶振，修改后的代码如下：

#define HXTAL_VALUE    ((uint32_t)8000000) /*!< value of the external oscillator in Hz */

3.选择一个系统时钟

打开“system_gdf20x.c”文件，找到下边的代码，选择哪一个时钟就将哪一段代码取消注释，此处选择外部高速时钟120MHz，代码如下:

* select a system clock by uncommenting the following line */ //通过取消以下注释来选择一个系统时钟
/* use IRC8M */
//#define __SYSTEM_CLOCK_IRC8M                    (uint32_t)(__IRC8M)
//#define __SYSTEM_CLOCK_48M_PLL_IRC8M            (uint32_t)(48000000)
//#define __SYSTEM_CLOCK_72M_PLL_IRC8M            (uint32_t)(72000000)
//#define __SYSTEM_CLOCK_108M_PLL_IRC8M           (uint32_t)(108000000)
//#define __SYSTEM_CLOCK_120M_PLL_IRC8M           (uint32_t)(120000000)

/* use HXTAL */
//#define __SYSTEM_CLOCK_HXTAL                    (uint32_t)(__HXTAL)
//#define __SYSTEM_CLOCK_24M_PLL_HXTAL            (uint32_t)(24000000)
//#define __SYSTEM_CLOCK_36M_PLL_HXTAL            (uint32_t)(36000000)
//#define __SYSTEM_CLOCK_48M_PLL_HXTAL            (uint32_t)(48000000)
//#define __SYSTEM_CLOCK_56M_PLL_HXTAL            (uint32_t)(56000000)
//#define __SYSTEM_CLOCK_72M_PLL_HXTAL            (uint32_t)(72000000)
//#define __SYSTEM_CLOCK_96M_PLL_HXTAL            (uint32_t)(96000000)
//#define __SYSTEM_CLOCK_108M_PLL_HXTAL           (uint32_t)(108000000)
#define __SYSTEM_CLOCK_120M_PLL_HXTAL           (uint32_t)(120000000)

4.修改时钟配置

打开“system_gdf20x.c”文件，找到下边的代码，源代码是基于25MHz的外部晶振进行配置的，此处我们把它改成8MHz晶振，配置时钟的核心就是配置RCU_CFG0和RCU_CFG1这两个寄存器的值。修改后的代码如下:

/* CK_PLL = (CK_PREDIV0) * 10 = 120 MHz */
    RCU_CFG0 &= ~(RCU_CFG0_PLLMF | RCU_CFG0_PLLMF_4 | RCU_CFG0_PREDV0_LSB | RCU_CFG0_PLLSEL );
    RCU_CFG0 |= (RCU_PLLSRC_HXTAL | RCU_PLL_MUL10);

    /* CK_PREDIV0 = (CK_HXTAL) / 2 * 9 /3 = 12 MHz */
    RCU_CFG1 &= ~(RCU_CFG1_PREDV0SEL | RCU_CFG1_PLL1MF | RCU_CFG1_PREDV1 | RCU_CFG1_PREDV0);
    RCU_CFG1 |= (RCU_PREDV0SRC_CKPLL1 | RCU_PLL1_MUL9 | RCU_PREDV1_DIV2 | RCU_PREDV0_DIV3);

代码说明:

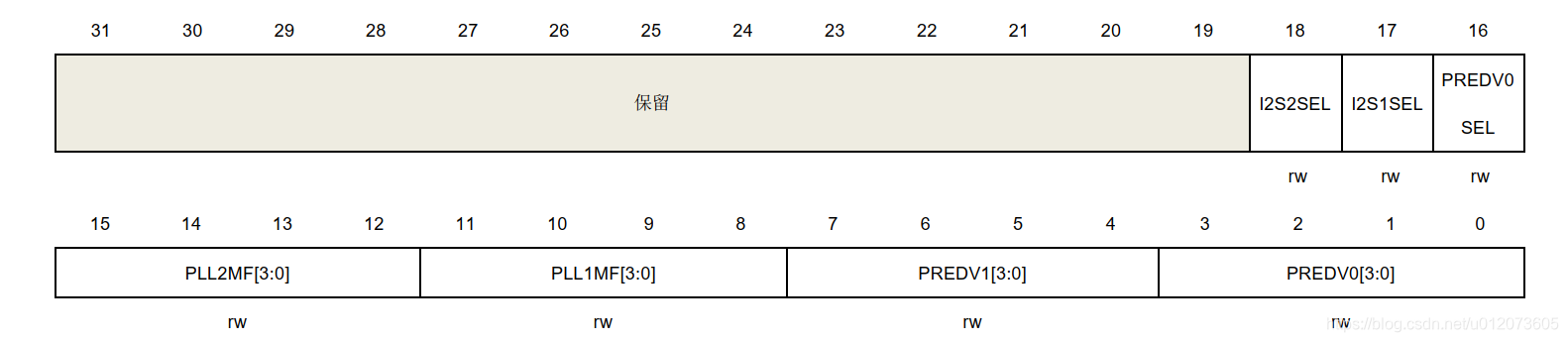

按照计算公式，首先要计算CK_PREDIV0的值，在芯片手册中找到RCU_CFG1寄存器的位/位域配置表，如下图：

位域[7:4]为PREDV1输入源时钟分频，范围1-16，选择2分频，即RCU_PREDV1_DIV2；位域[3:0]为PREDV0输入源时钟分频，范围1-16，选择3分频，即RCU_PREDV0_DIV3；位域[11:8]为PLL1时钟倍频因子，范围8-16、20，选择9倍频，即RCU_PLL1_MUL9，此时根据公式可以得到CK_PREDIV0=8/2*9/3=12MHz。

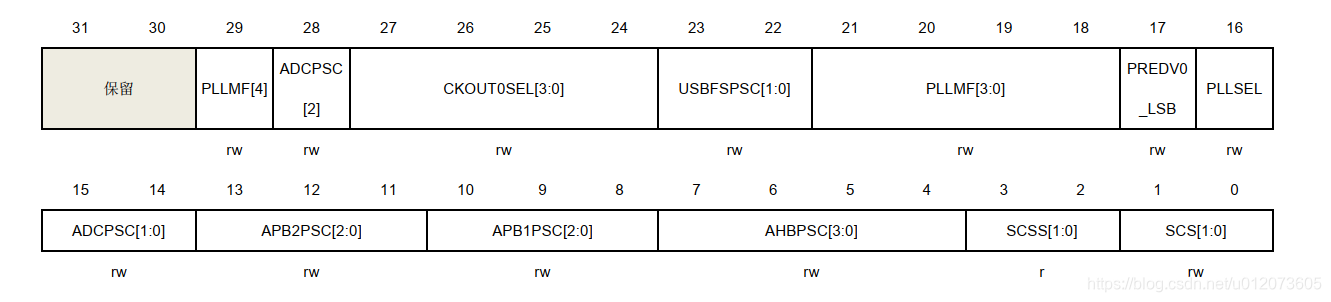

接下来找到RCU_CFG0寄存器的位/位域配置表，如下图：

RCU_CFG0寄存器的位域[21:18]和位[29]为PLL源时钟的倍频因子，范围2-14、6.5、16-32，选择10倍频，即RCU_PLL_MUL10，由公式得到CK_PLL=12x10=120MHz。至此，通过锁相环将8MHz的外部晶振倍频到120MHz，系统时钟配置完毕。

---

三.验证

在主函数定义一个全局变量（也可以定义一个局部变量加断点），用来获取各个时钟，在Keil中debug，添加watch1窗口中可以看到想要获取的时钟的值，代码如下：

uint32_t temp_freq;
int main(void)
{
  	temp_freq = rcu_clock_freq_get(CK_SYS);
	rcu_periph_clock_enable(RCU_GPIOC);                                //使能GPIOC时钟
	gpio_init(GPIOC, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_13);//GPIO初始化
	TIMER1_Config();                                                   //定时器初始化
	while(1)
  {
  }
}

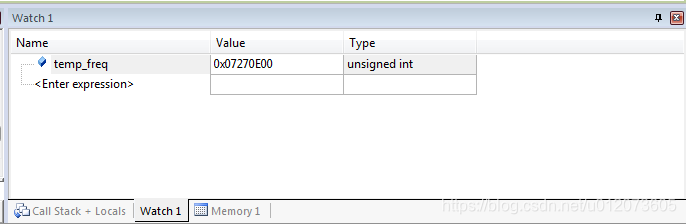

watch1窗口的值如下图：

变量temp_freq的值为0x07270E00，换算为十进制就是120000000，即系统时钟为120MHz。其实这种方式检验的并不准确，获取到的这个数值取决于在第3步中取消注释了哪一行，即使在第4步的时钟配置函数中你没有正确配置两个寄存器的值。最好的方式还是配置一个定时器，配置中断函数（比如：翻转一个IO口的电平）用示波器检验时钟的准确性。
