在DDS开发过程中，我们需要想事先做好的COE文件加入到ROM中，具体步骤如下：

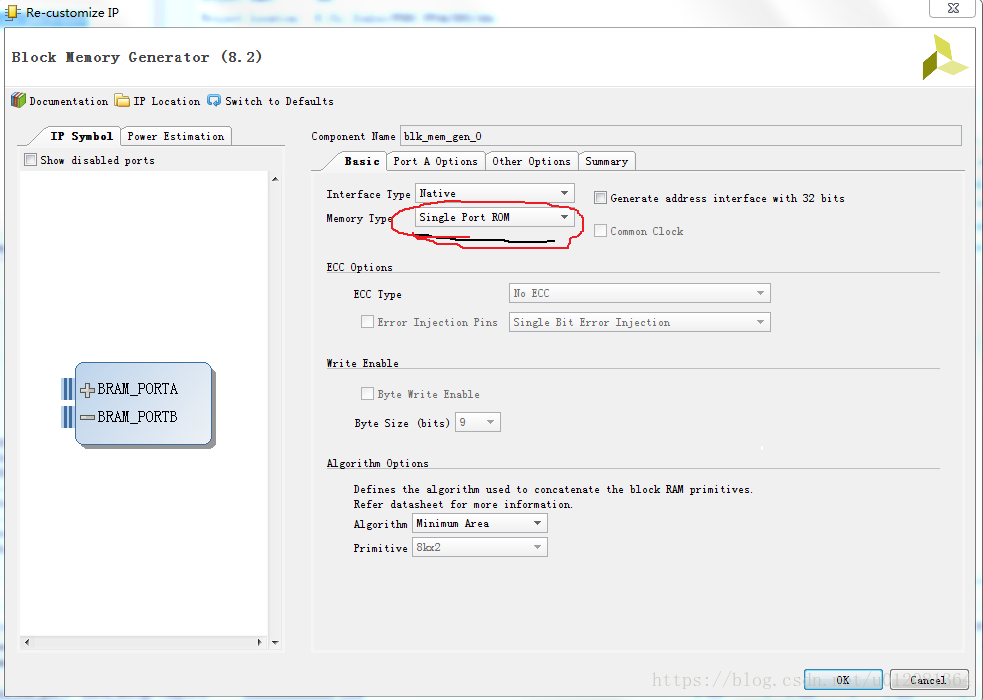

1. 在Vivado中打开ROM IP核，在这里我们选择Single ROM；

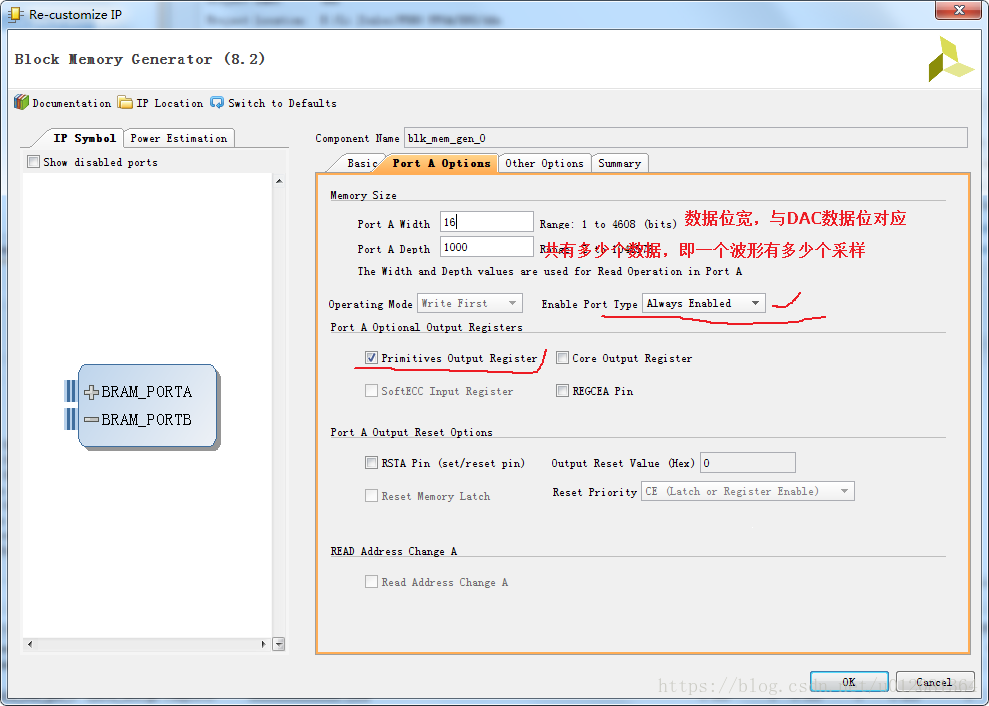

2. 在port A option选项卡中，做以下设置：

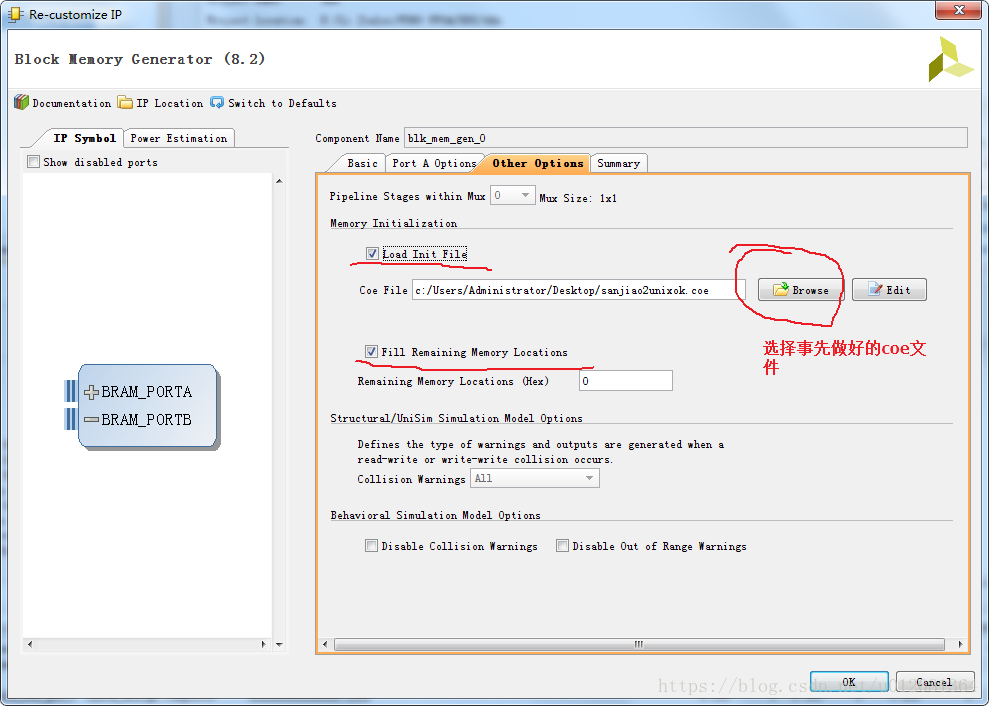

3. 在Othe Option选项卡中：


4. 点击ok即可！
