ISIS协议基础

IS 中间系统（路由器/运行ISIS协议的设备）

ES 终端系统（PC，PAD，Print）

网络层：用于对网络设备的编制以及寻址

---

网络功能模式

ISO定义 事实标准

OSI TCP/IP

网络层（CLNP）（ISIS） 网络层（IP协议）（OSPF）

---

CLNP：无连接网络协议

OSI网络模型不受宠，直接导致儿子ISIS协议没有存在感，后来ISIS发奋图强，进行扩展，能够支持IP协议，并且还有很多亮点。如：节省设备资源，收敛快，扩展性强，学习难度低，很快在ISP市场得到了很多的使用

ISIS 称为多栈路由协议，支持CLNP，IPv4，IPv6，集成的ISIS协议

---

OSPF协议对路由器的定位方式：Area ID + Router ID

ISIS协议对路由器的定位方式：Area ID + system id + 00 = NET地址（网络实体标识符）

CLNP IP

NSAP（网络服务访问点） IP地址

---

L1路由器相当于OSPF的非骨干区域的IR路由器（L1路由器维护L1的LSDB，相当于OSPF非骨干区域的LSA）

L2路由器相当于OSPF的骨干区域的IR路由器（L2路由器维护L2的LSDB，相当OSPF骨干区域的LSA）

L12路由器相当于OSPF的ARB路由器，华为设备的默认路由器级别为L12

---

ISIS协议通过3种Hello报文建立邻居关系
P2P Hello报文：在P2P链路上建立L1/L2邻居关系
L1 Hello报文：在Broadcast链路上建立L1的邻居关系
L2 Hello报文：在Broadcast链路上建立L2的邻居关系

---

ISIS仅支持2种网络类型：P2P，Broadcast
PPP，HDLC协议默认是P2P链路
ETH，FDDI协议默认是Broadcast

---

Hello报文默认10s周期性发送，邻居失效时间为30s

DIS路由器默认10/3s周期性发送，DIS的失效时间为10s

---

在P2P链路上建立邻居关系的方式有两种
1、两次握手建立邻居
2、三次握手建立邻居
在Broadcast链路上有且仅有三次握手建立邻居

---

1、ISIS协议在Broadcast链路上会进行DIS的选举
2、DIS类似于OSPF的DR，没有BDIS
3、DIS优先级的取值范围为0-127，默认值为64，越大越优先成为DIS，0可以参与选举
4、DIS优先级相同，则比较接口的MAC地址，MAC地址大的优先成为DIS
5、DIS具备抢夺性，分为L1 DIS和L2 DIS

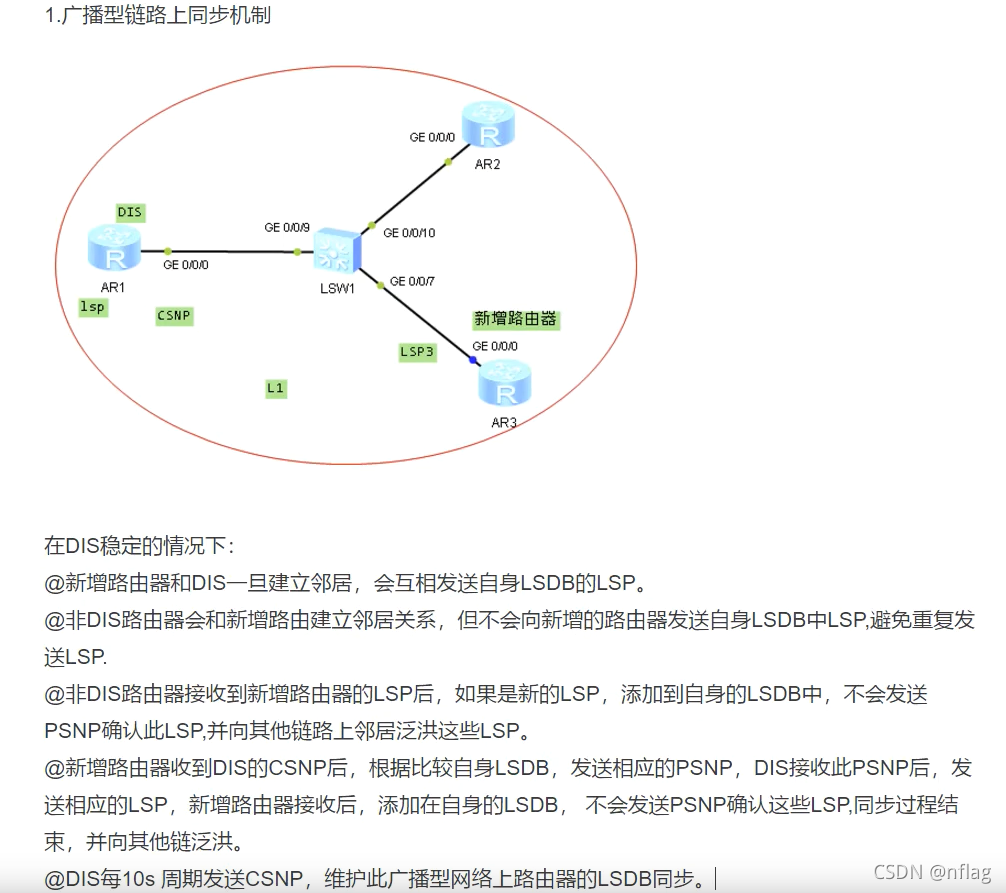

6、DIS每隔10s周期性发送CSNP报文，用于同步这个链路上的其他ISIS路由器的LSDB

---

ISIS协议的报文类型
1、Hello报文
L1 Hello报文
L2 Hello报文
P2P Hello报文

2、LSP报文（链路状态PDU，类似于OSPF的LSU）
L1 LSP报文：用于L1的邻居之间交换LS
L2 LSP报文：用于L2的邻居之间交换LS

3、SNP报文（序列号PDU）
CSNP报文（完全序列号PDU，类似于OSPF的DD报文）
L1 CSNP报文
L2 CSNP报文
PSNP报文（部分序列号PDU，类似于OSPF的LSR或LSAck）
L1 PSNP报文
L2 PSNP报文

---

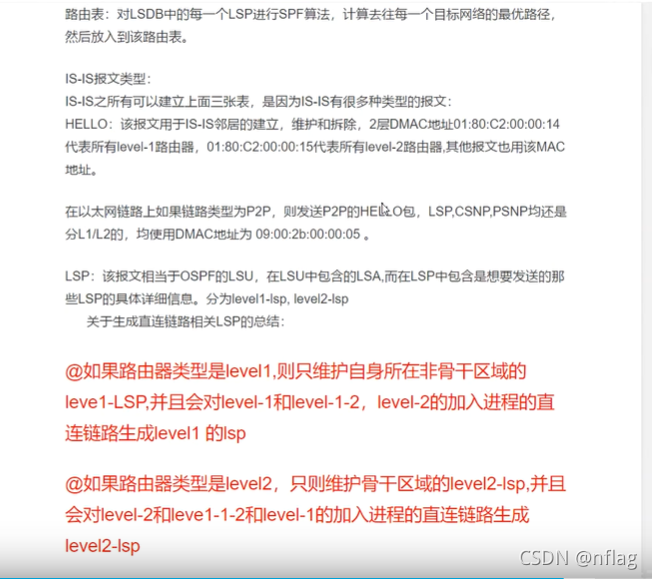

以太网链路类型默认为Broadcast，L1的报文使用01:80:C2:00:00:14作为目的MAC地址；L2的报文使用01:80:C2:00:00:15作为目的MAC地址
以太网链路类型若被手动修改为P2P，则所有ISIS的报文均使用09:00:2b:00:00:05做为目的MAC地址

---

OSPF协议学习6种LSA
ISIS协议学习2种LSA
实节点LSP：类似于OSPF的一类LSA
伪节点LSP：类似于OSPF的二类LSA

---

ISIS每隔15分钟更新一次LSP，老化时间为20min；OSPF每隔30分钟更新一次LSA，老化时间为60min

---

---

LSPID用于唯一标识一条LSP，类似于OSP的Type + LS id + Rtr
system id . 伪节点标识符 - 分片标识符
6字节 1字节 1字节

system id：用来标识LSP的产生路由器
伪节点标识符：用来标识LSP的类型，00代表实节点LSP（类似于OSPF的一类LSA），非00代表伪节点LSP，由DIS产生（类似于OSPF的二类LSA）
分片标识符：由于LSP携带的内容过多而产生分片，对分片进行的编号

---

判断LSP新旧的三个参数：seq num，checksum，holdtime
1、seq num越大越新，
2、seq num如果相同，则比较holdtime。holdtime等于0最新，即删除一条LSP，holdtime是从1200s倒计时的
3、如果holdtime都不等于0，则比较checksum，越大越新
4、check sum相同，则认为是一致的

---

华为设备默认路由器级别为L12
L1的论据建立前提是区域ID一致，L2的邻居对区域ID不做要求

---

1、默认情况下，L12的路由器将自身L1的路由转换成L2的路由，并在骨干区域进行泛洪
2、L12路由器默认不会将L2的路由泄露到L1区域，即每个L1的区域默认为类似于OSPF的完全末节区域
ATT 骨干区域连接符
L12路由器在自己的L1 LSP中将ATT比特位置为1，用于描述自身链接着的骨干区域
L1的路由器根据ATT=1，产生一条去往L12路由器的缺省路由
