ISIS协议介绍

ISIS基本概念

ISIS（Intermediate system to intermediate system ）中间系统到中间系统，是一个分级的链接状态路由协议。每一台路由器都会生成一个LSP，它包含了该路由器所有使能 IS-IS协议接口的链路状态信息。通过跟相邻设备建立IS-IS 邻接关系，互相更新本地设备的 LSDB，可以使得LSDB 与整个 IS-IS网络的其他设备的LSDB 实现同步。然后根据LSDB 运用 SPF算法计算出 IS-IS 路由。
为了支持大规模的路由网络， IS-IS在自治系统内采用骨干区域与非骨干区域两级的分层结构。
IS-IS是ISO定义的OSI协议栈中无连接网络服务CLNS (Connectionless Network Service)的一部分。

ISIS专业术语

IS（Intermediate System）：节点，即路由器。

Area区域：由一组连续的路由器、主机和连接它们的网络链路组成的实体。类似于OSPF的Area。

Domain域：由一组相互连接的Area组成。相当于传统的自治系统。


DIS（Designated Intermediate System）：
在广播网络中， IS-IS 需要在所有的路由器中选举一个路由器作为DIS， 用来创建和更新伪节点（Pseudonodes），并负责生成伪节点的链路状态协议数据单元 LSP（Linkstate Protocol Data Unit），用来描述这个网络上有哪些网络设备。

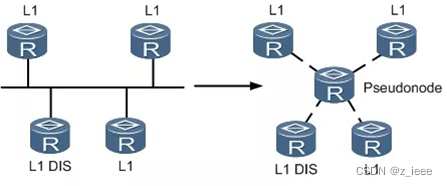

伪节点：伪节点是用来模拟广播网络的一个虚拟节点，并非真实的路由器。在 IS-IS中，伪节点用 DIS 的SystemID 和一个字节的Circuit ID（非0 值）标识。

ISIS网络类型

IS-IS 只支持两种类型的网络，根据物理链路不同可分为：

• 广播链路：如 Ethernet、Token-Ring 等。
• 点到点链路：如 PPP等。

注意：对于NBMA（Non-BroadcastMulti-Access）网络，如ATM，需对其配置子接口，并注意子接口类型应配置为P2P。
IS-IS不能在点到多点链路P2MP（Pointto MultiPoint）上运行

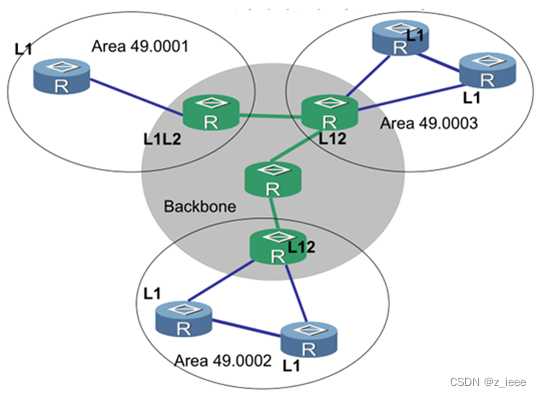

Level-1 路由器：

负责区域内的路由，它只与属于同一区域的Level-1 和 Level-1-2路由器形成邻居关系，属于不同区域的Level-1 路由器不能形成邻居关系。</
