摘要
ArcGIS中,对于要素图层的渲染,支持按照要素字段的值渲染要素的大小,其中Graduated Symbols可以对大小进行分级渲染。在个人开发系统的过程中,也可以用来美化数据显示,加强表达。参考ArcMap中对于Graduated Symbols的实现,有助于理解和编写ArcGIS Engine的相关代码。
1、ArcMap中Graduated Symbols渲染的实现

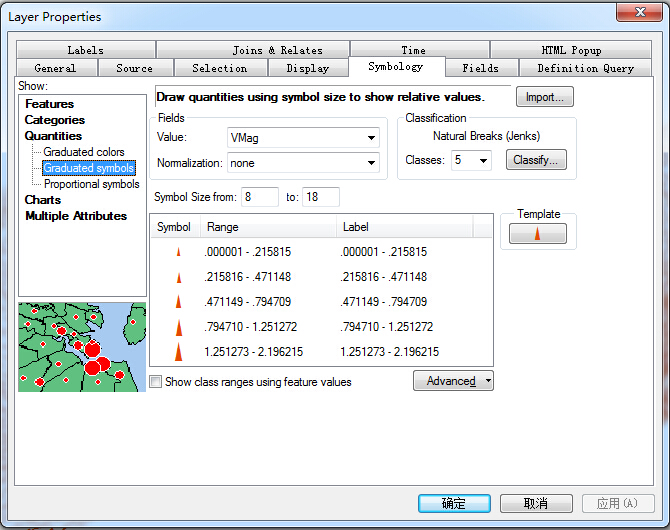

首先,在左侧图层中找到要渲染的图层,右击打开图层属性(Properties),在上方选择样式(Symbology)选项卡,在数量(Quantities)下选择Graduated Symbols。界面如下:
图中:A、Value表示符号大小对应的字段,Normalization(归一化)表示将Value字段进行归一化处理。B、Classification表示根据Value字段进行分级,包含分级方式(图中为NaturalBreaks)Classes为分级数量,点击右侧Classify可对Classification进行更改设置。C、Symbol Size表示符号分级的最大最小值,右方,Template点击,可对点要素的表示符号进行设置,可设置样式、颜色、大小、初始角度。D、下方的Advanced点击可选择旋转(Rotation),设置旋转的参照字段和旋转方式(Geographic为Y向起顺时针旋转,Arithmetic为X向起逆时针旋转)。渲染示例图如下:![]()
![]()
2、ArcEngine中Graduated Symbols渲染的实现
ArcGISEngine中,Graduated Symbols的实现依赖于IClassBreaksRenderer接口,首先需要设定分级的字段和级别数量,根据级别数量设定每一级的样式&
