HFSS NFC 13.56MHz 天线仿真(2)- HFSS 分析设置

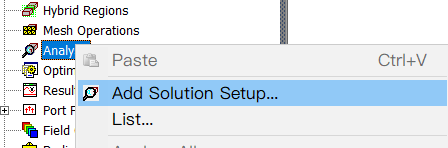

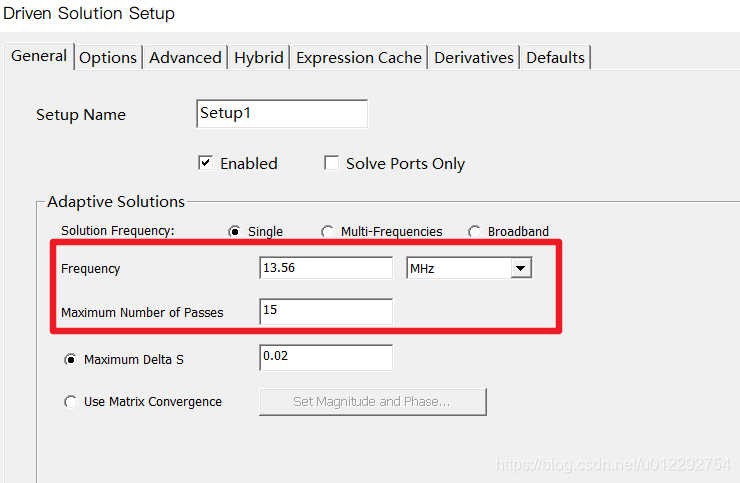

1 求解设置

在这里插入图片描述
在这里插入图片描述

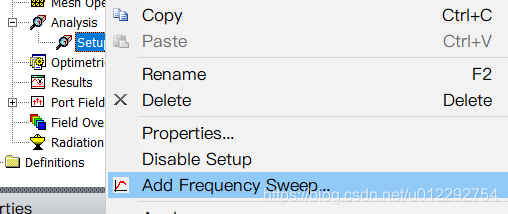

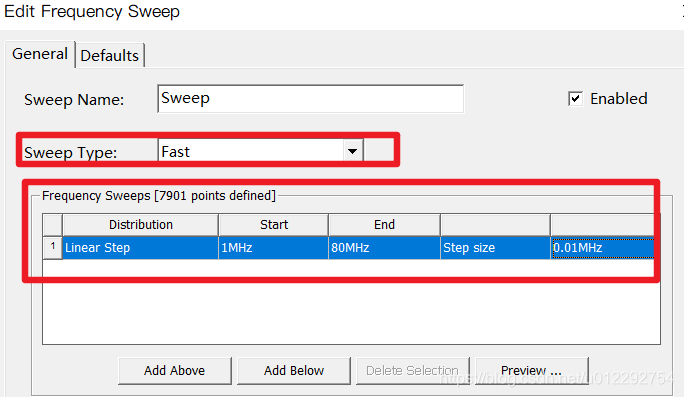

1.1 设置扫频分析

在这里插入图片描述
在这里插入图片描述

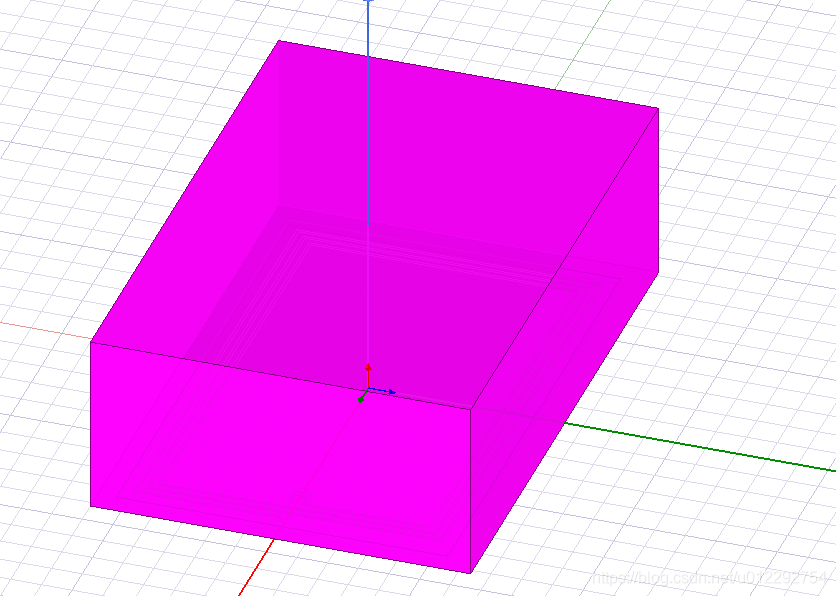

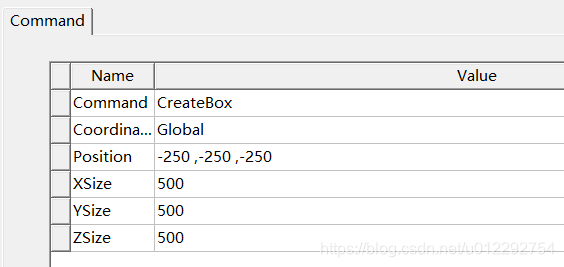

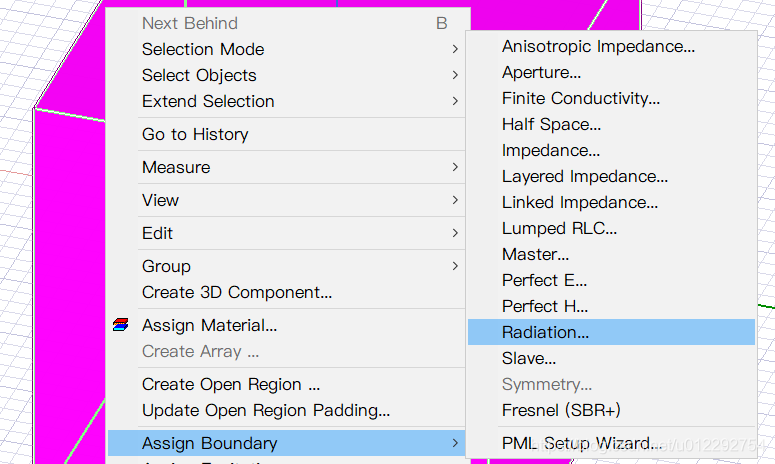

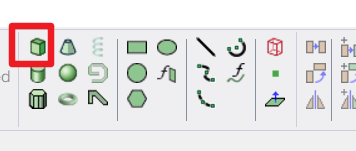

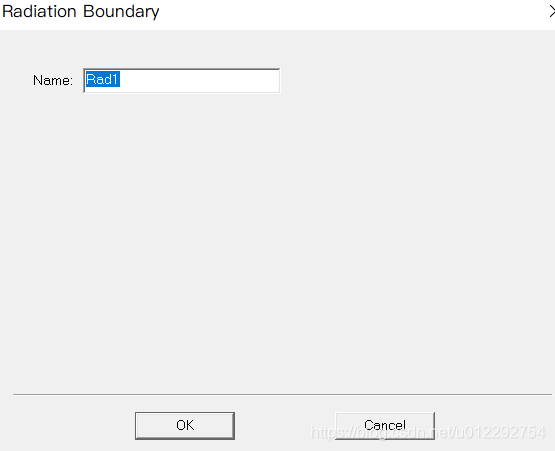

2 设置辐射边界条件

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

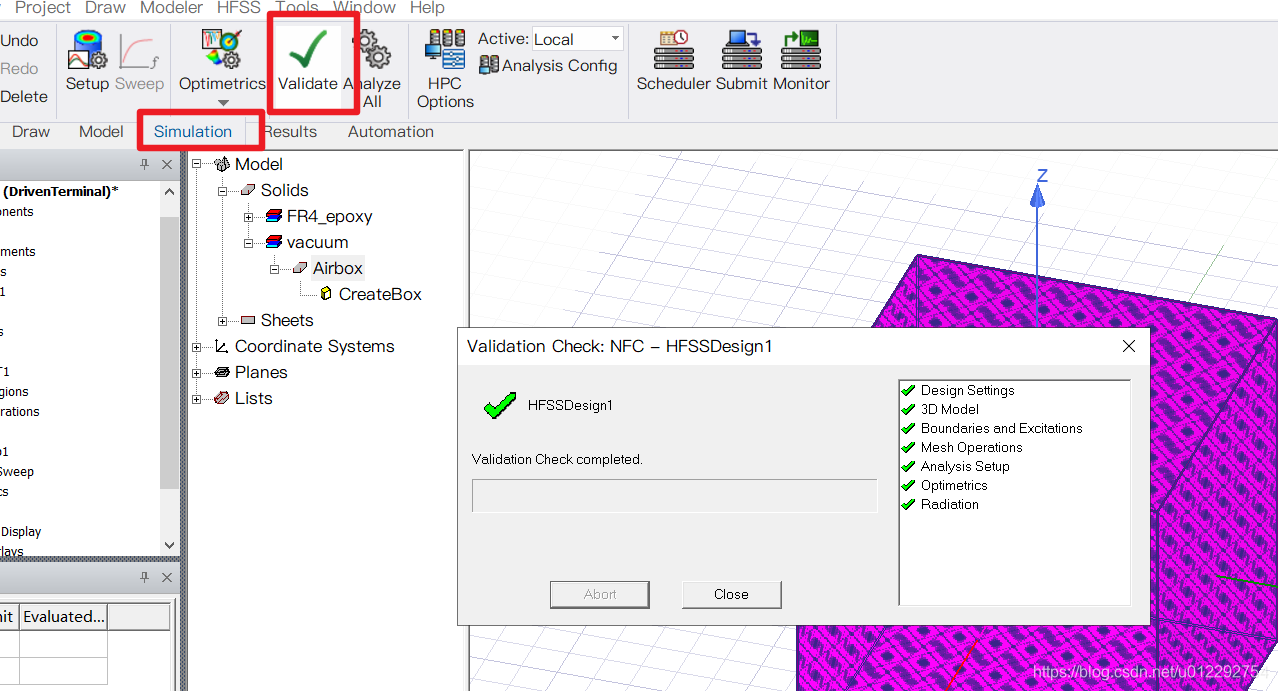

3 设计检查

在这里插入图片描述

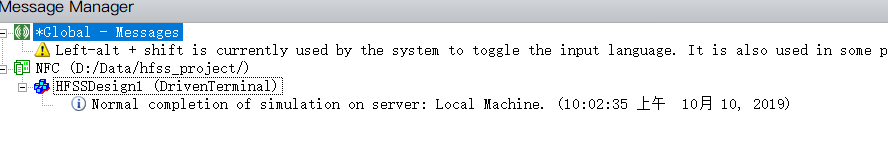

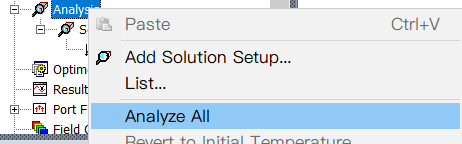

4 运行仿真

在这里插入图片描述
在这里插入图片描述

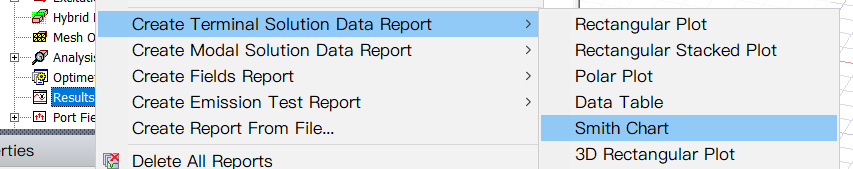

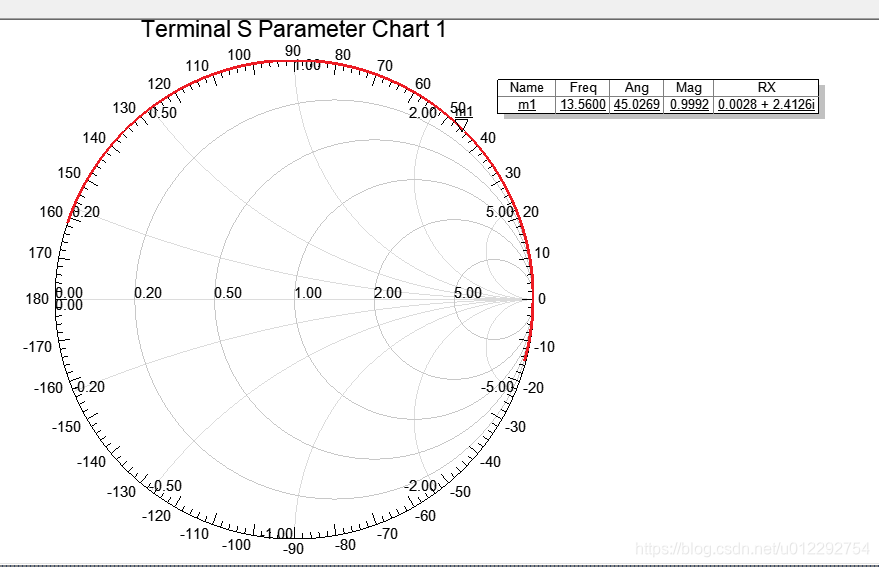

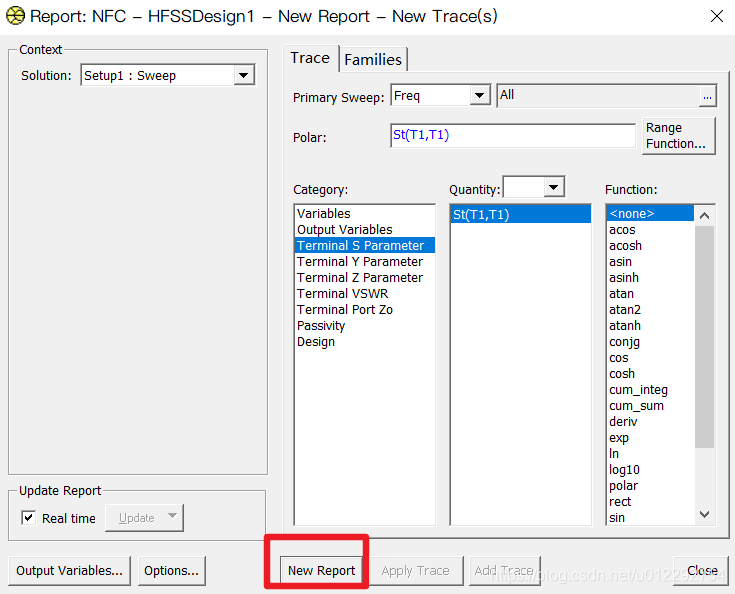

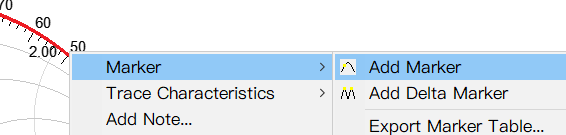

5 查看史密斯圆图

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

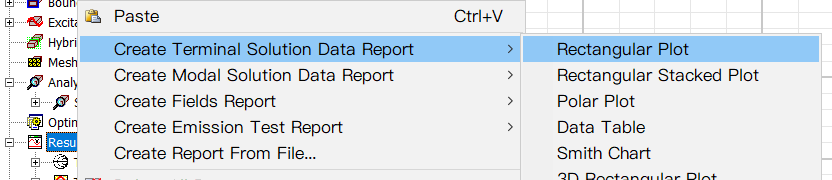

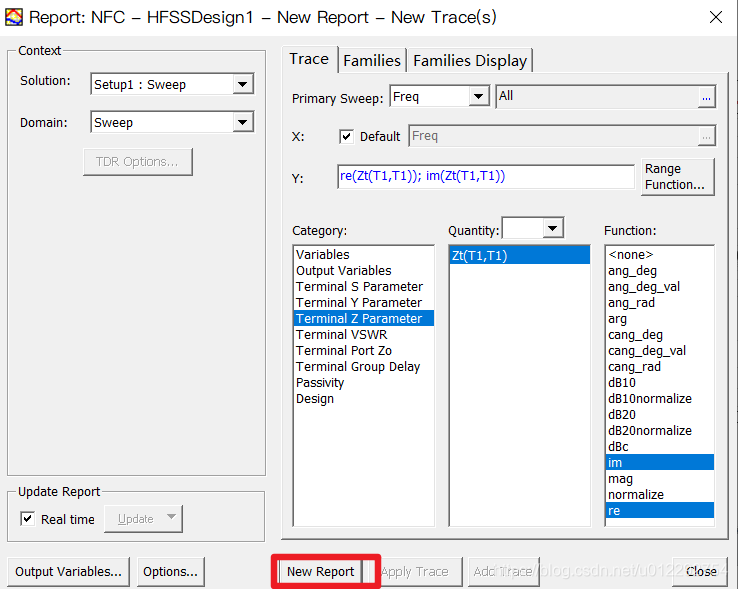

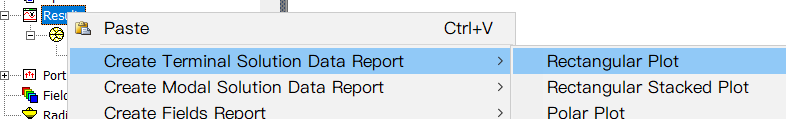

6 阻抗曲线

在这里插入图片描述
在这里插入图片描述

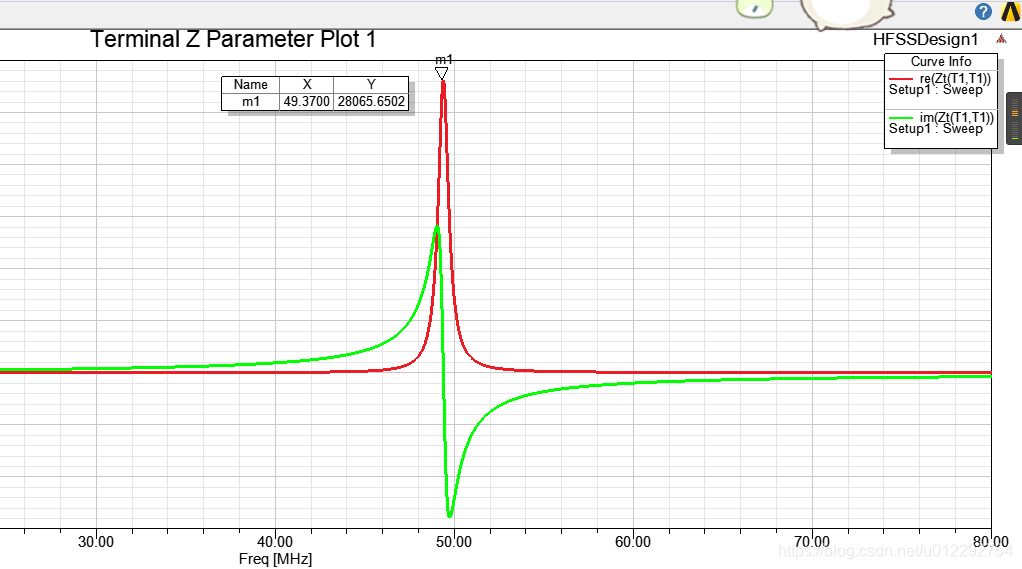

  • 查看天线谐振频率和在谐振点处的阻抗
    在这里插入图片描述

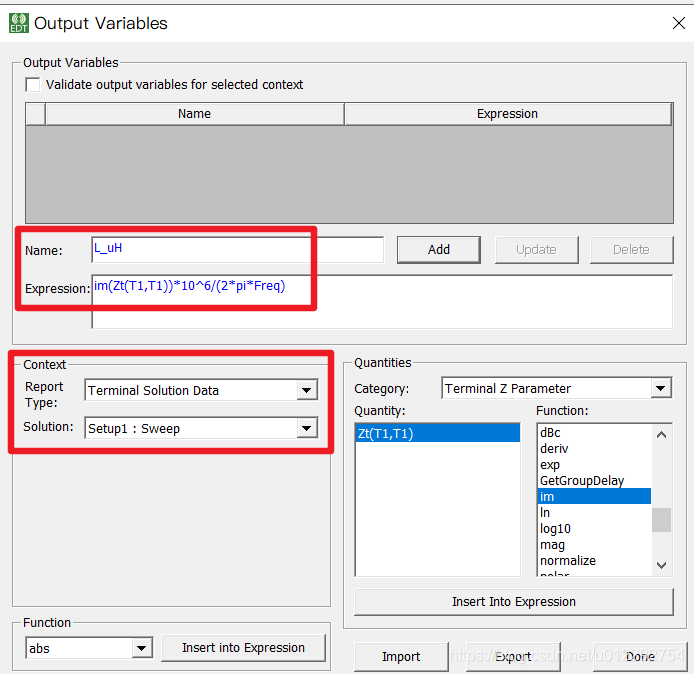

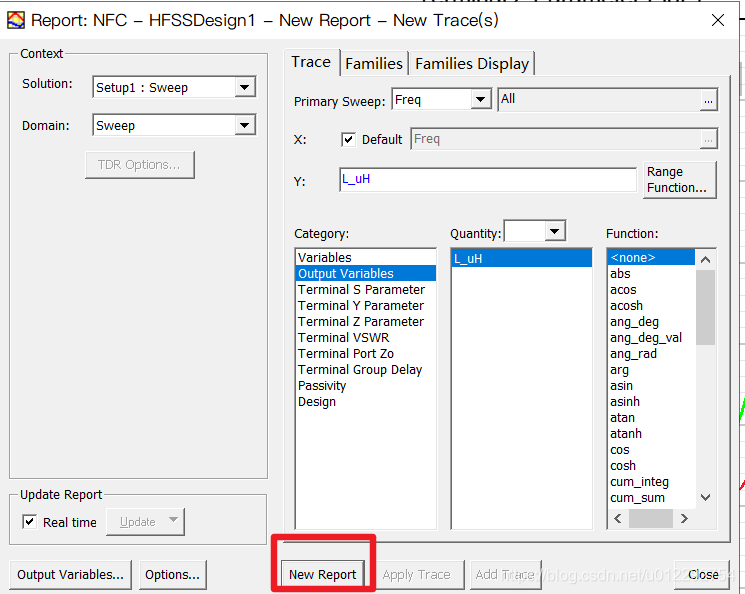

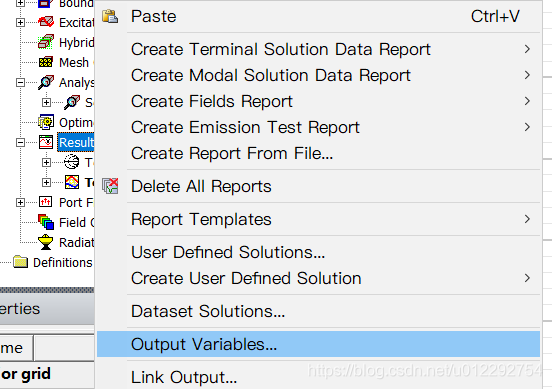

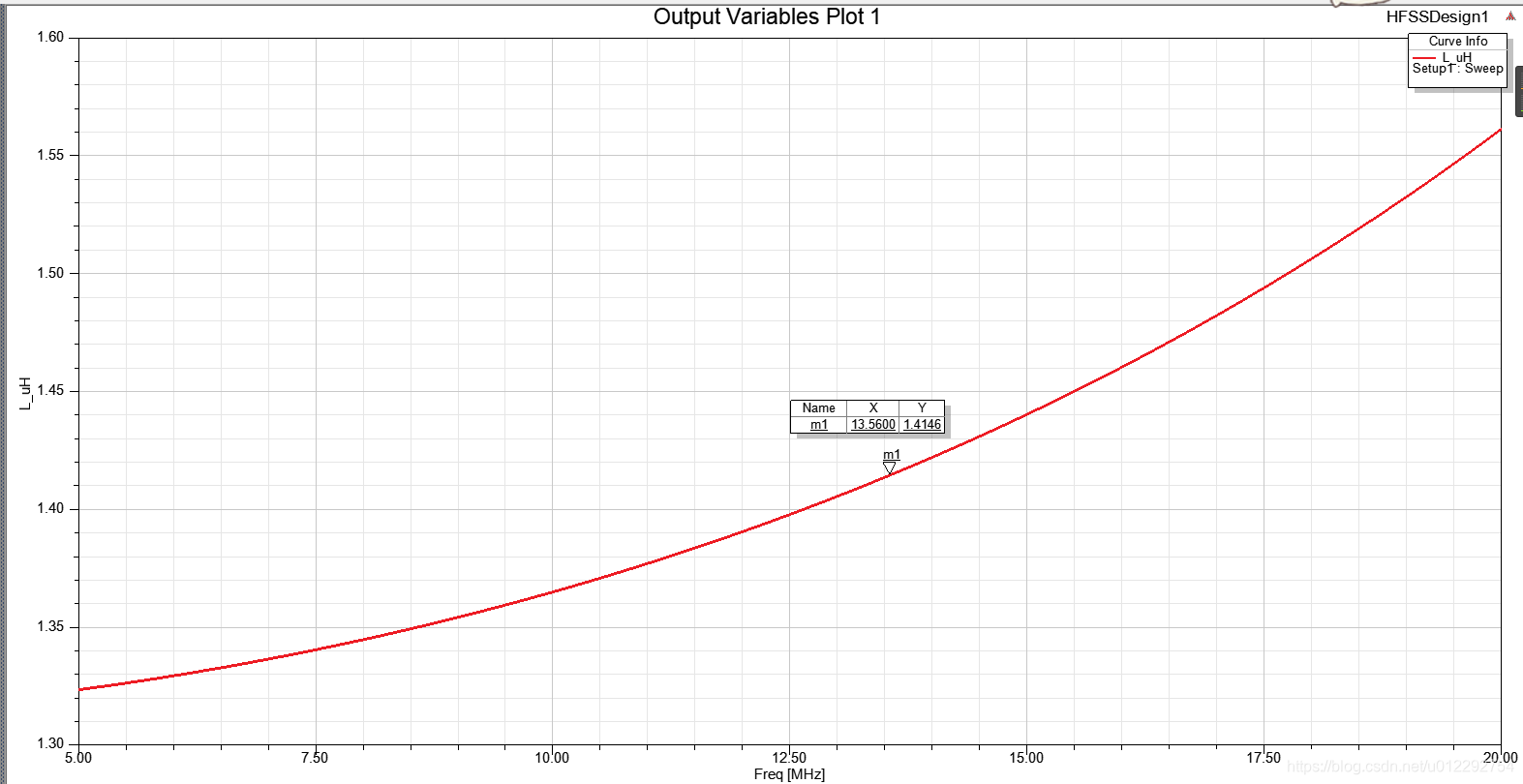

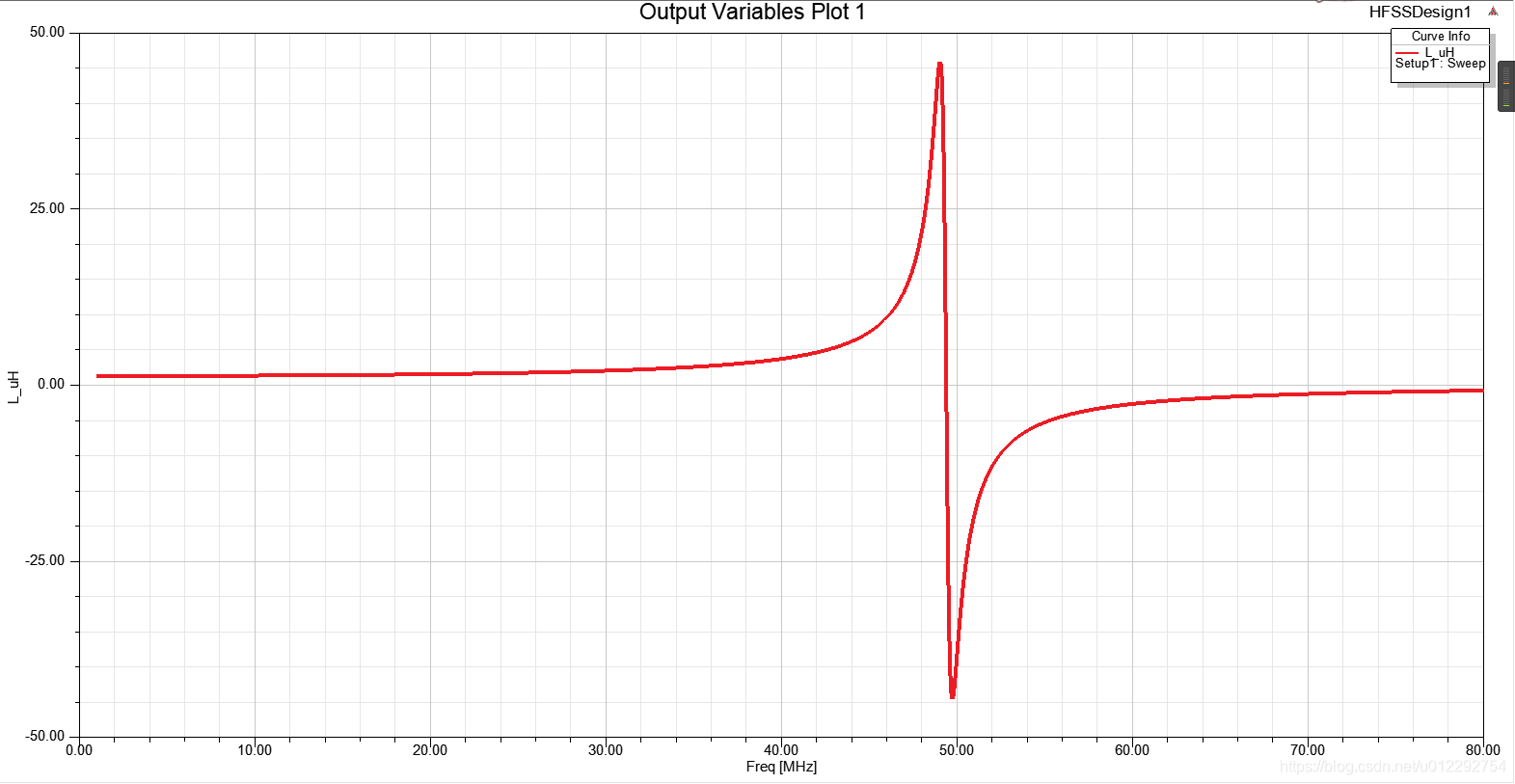

7 通过定义公式由 HFSS 计算电感

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

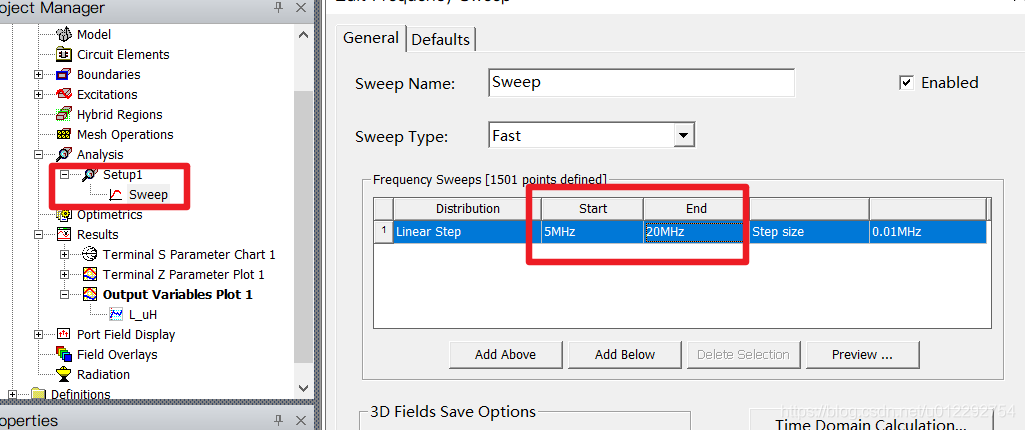

  • 修改扫频频率
    在这里插入图片描述
    在这里插入图片描述

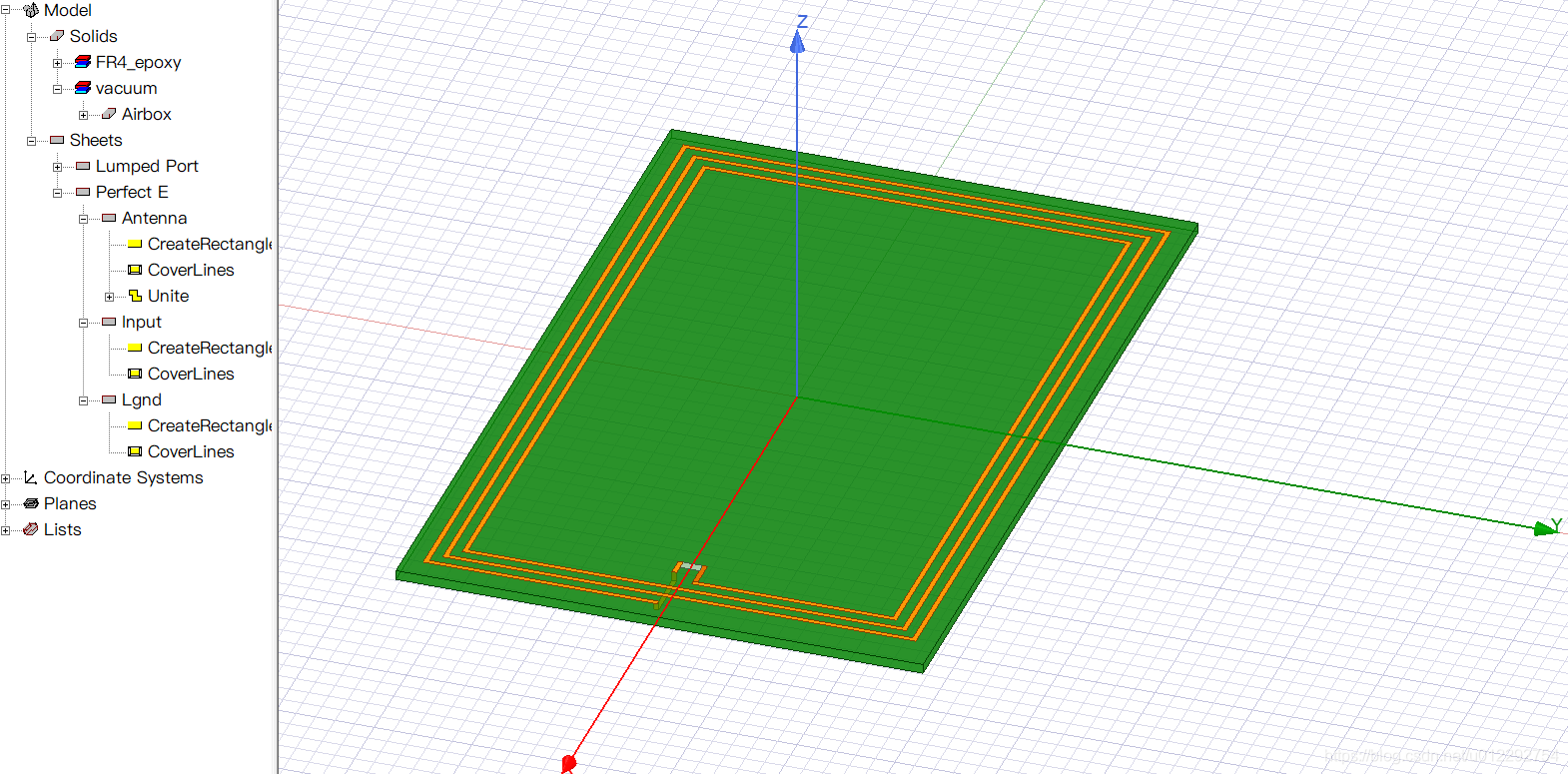

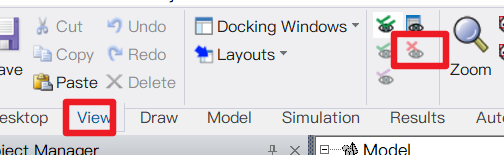

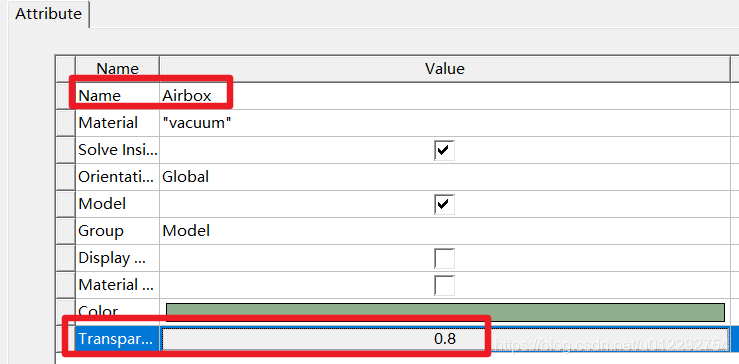

8 隐藏空气盒

在这里插入图片描述


  • 修改线圈为铜黄色
    在这里插入图片描述

  • 另存为 NFC_Sweep
### 如何使用HFSS进行NFC磁场仿真 #### 准备工作 对于希望利用HFSS软件进行NFC磁场仿真的用户而言,该群体通常包括对HFSS软件有一定了解的工程师和研究人员、需要进行环形线圈电感仿真的电子工程师以及对电磁仿真感兴趣的学生和学者[^1]。确保已经下载并解压了“HFSS仿真环形线圈的电感的教程.zip”,并且确认计算机上已安装HFSS软件。 #### 创建项目与设置环境 启动HFSS后创建新项目,在Project Manager窗口内新建Design,并选择适用于近场通信(NFC)应用的设计模板或自定义建立模型。由于NFC技术依赖于特定频率范围内的操作,因此需设定恰当的工作频段来模拟实际应用场景下的性能表现。 #### 构建几何结构 依据具体需求构建发射端(TX)及接收端(RX)天线模型,一般情况下会涉及到螺旋状或其他形式的小型化平面线圈设计。这些线圈作为主要组成部分用于产生交变磁场完成数据传输过程。在此基础上还需考虑周围介质材料属性的影响因素,比如空气、塑料外壳等不同材质会对最终效果造成不同程度干扰。 #### 定义边界条件与激励源 为了准确描述开放空间中无线链路特性,合理施加远场辐射边界条件至关重要;同时针对收发两端分别配置相应的电流源驱动方式实现能量交换机制的有效表征。考虑到NFC标准规定的工作模式(如读写器/卡),应适当调整输入阻抗匹配网络参数以提高效率降低损耗。 #### 运行求解器并分析结果 执行全波电磁场数值计算获取S参数曲线图谱、三维方向图分布特征等一系列关键指标用来评估整体系统效能优劣程度。通过对比理论预期值同实验测量所得差异情况进一步验证设计方案合理性与否进而指导后续改进措施制定实施计划。 ```matlab % MATLAB代码片段展示如何导入导出HFSS文件并与MATLAB交互处理数据 hfss = actxserver('AnsoftHfss.HFSSScriptInterface'); oDesktop = hfss.GetApp Desktop; oProject = oDesktop.NewProject; oDefinitionEditor = oProject.SetActiveDesign('MyDesign').GetModule('BoundarySetup'); % 设置一些必要的仿真参数... oDefinitionEditor.AssignWavePort... % 导入外部文件路径下保存好的*.snp格式散射矩阵文件至当前工程目录树节点位置处 oProject.ImportData(['C:\path\to\sparameter_file.snp']); ``` #### 结果解释与优化建议 基于上述流程所得到的数据可以深入探讨诸如互感系数M、品质因数Q等因素之间的关联关系及其变化规律趋势走向等问题。当发现某些方面未能达到理想状态时,则可通过改变物理尺寸比例关系或者引入额外补偿元件等方式尝试改善直至满足预定目标为止。
