HFSS NFC 13.56MHz 天线仿真(3)-线圈各种参数对等效电感的影响

最新推荐文章于 2023-11-13 16:02:04 发布
最新推荐文章于 2023-11-13 16:02:04 发布
阅读量7k 收藏 33
点赞数 2
分类专栏： # HFSS 13.56MHz（NFC）天线仿真 文章标签： NFC 13.56MHz 天线
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u012292754/article/details/102477295
版权

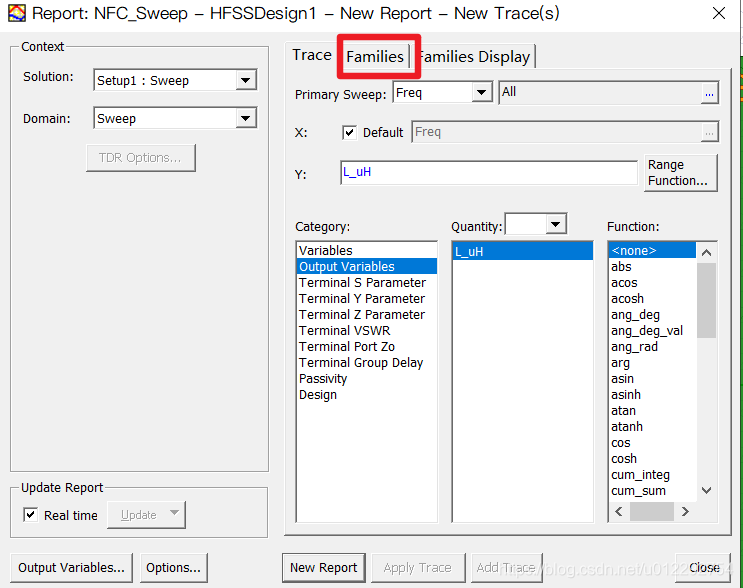

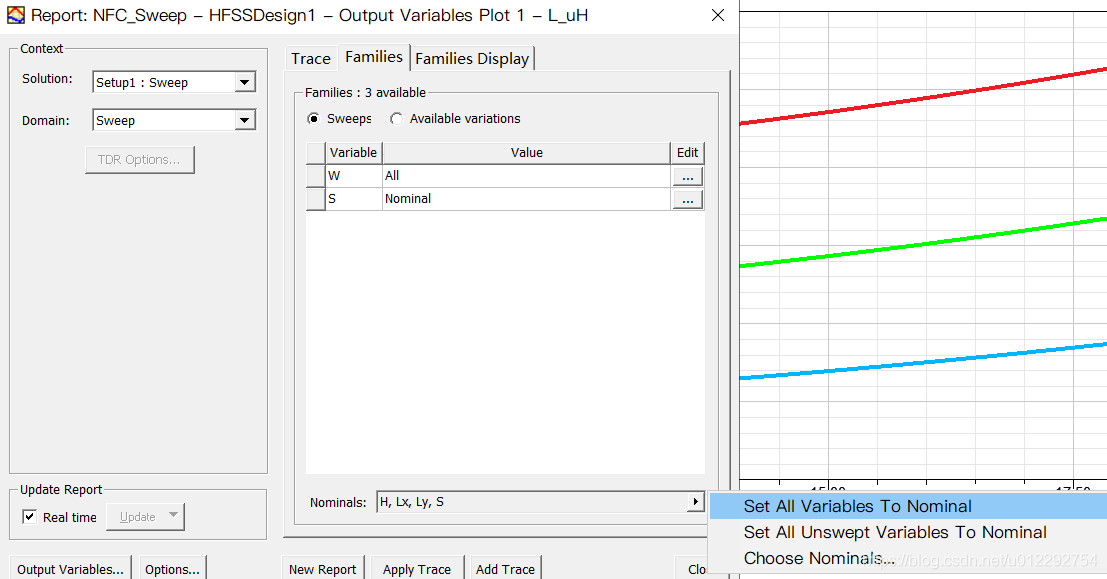

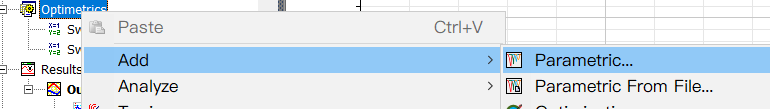

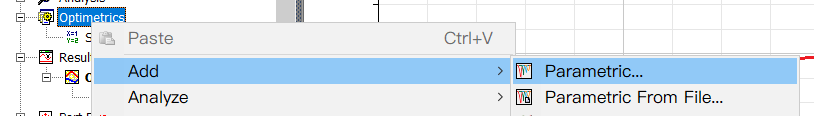

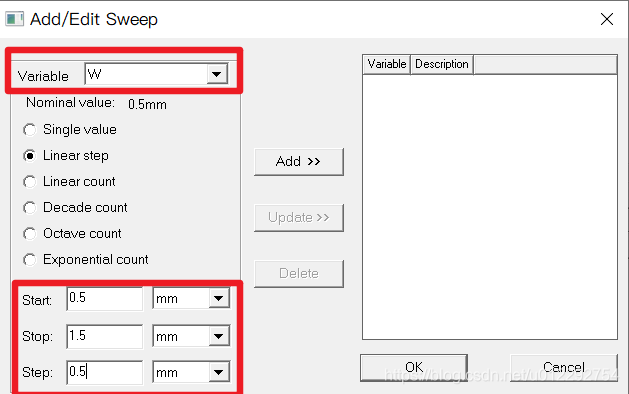

1 走线宽度的影响

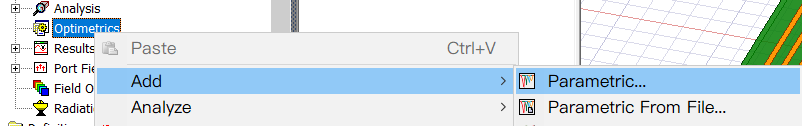

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

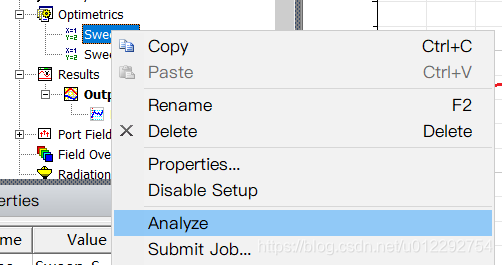

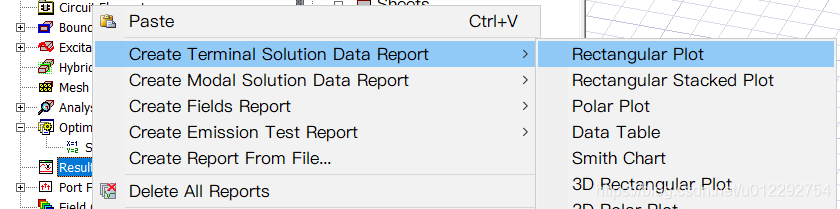

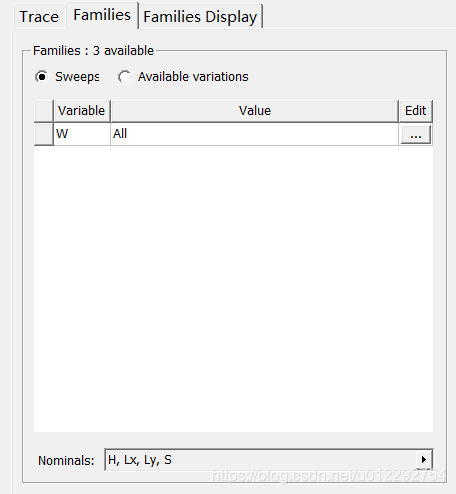

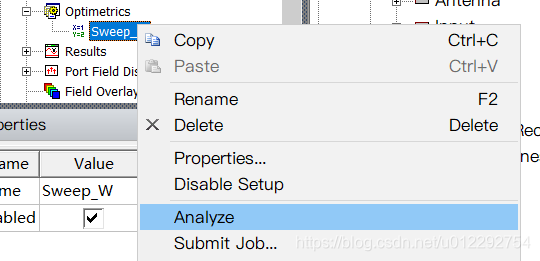

  • 运行仿真
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

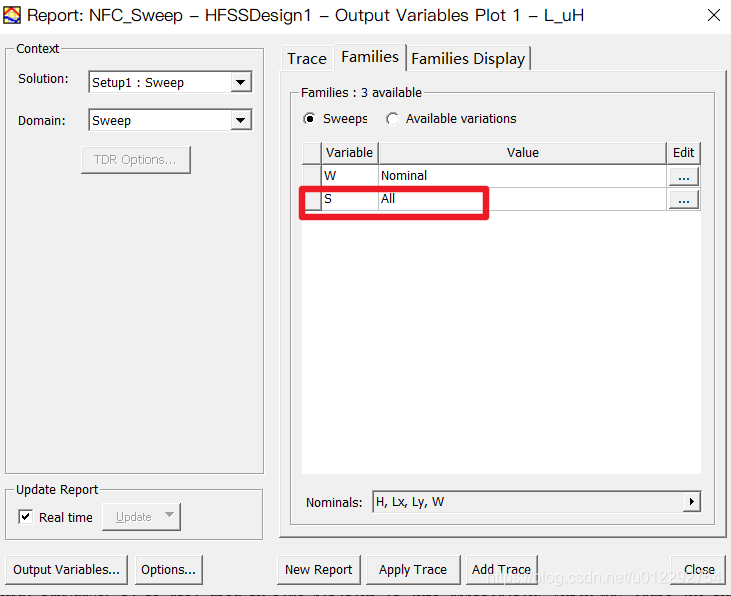

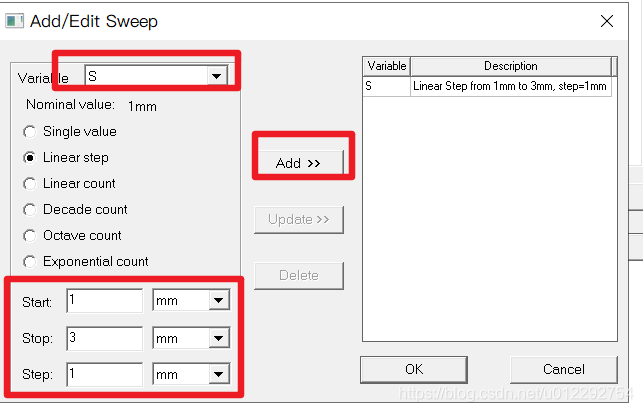

2 线间距对等效电感的影响

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

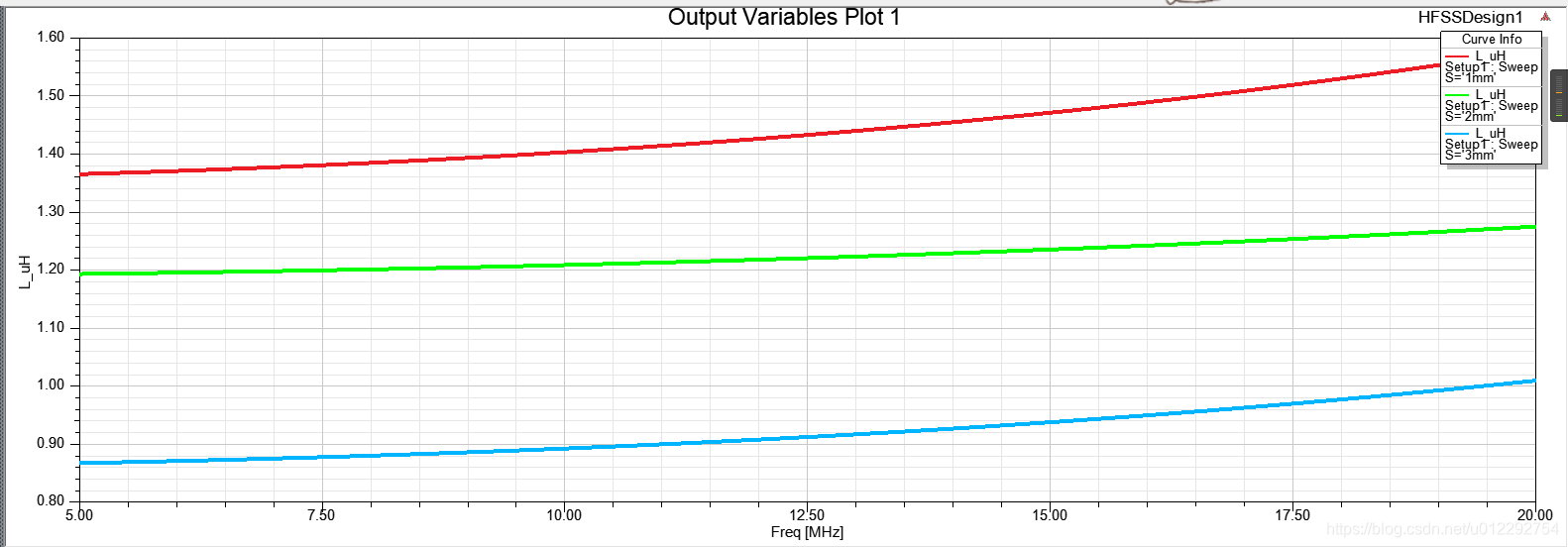

在这里插入图片描述

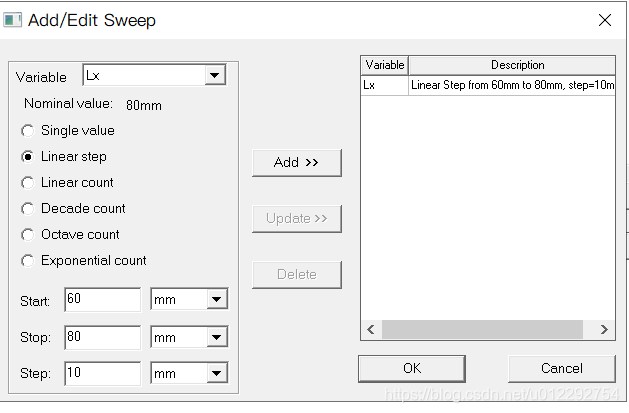

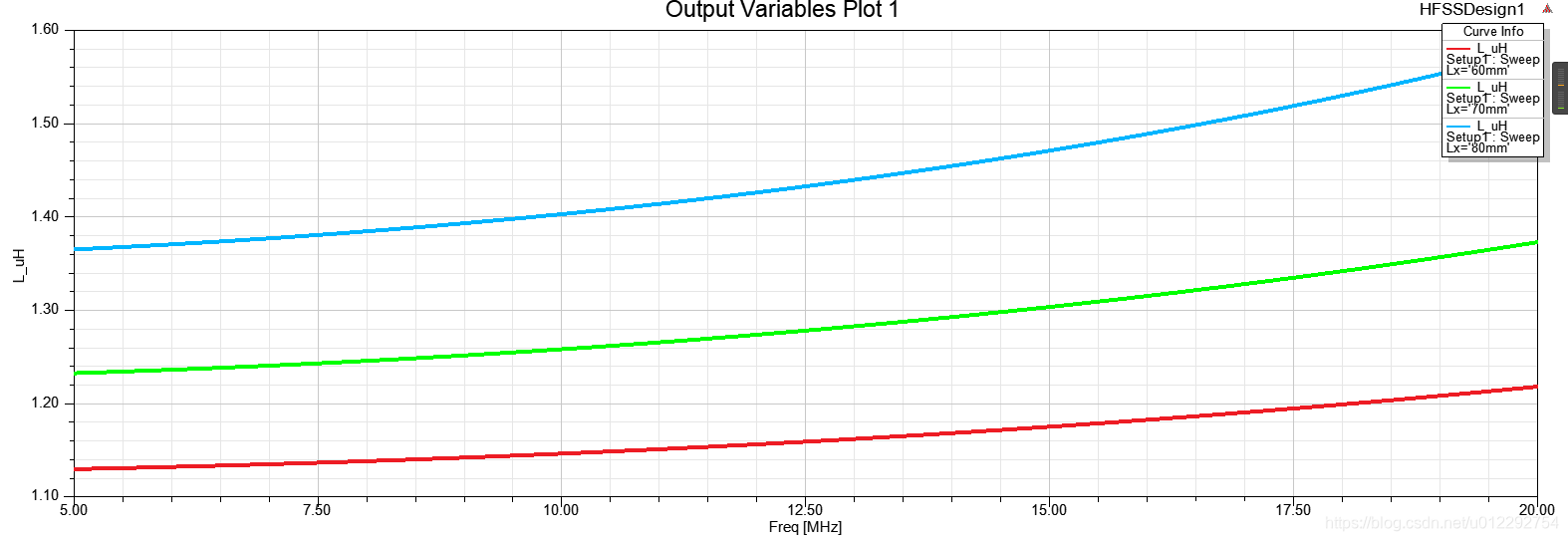

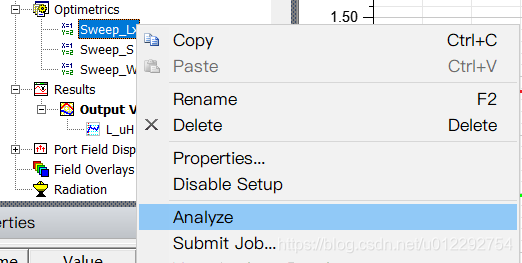

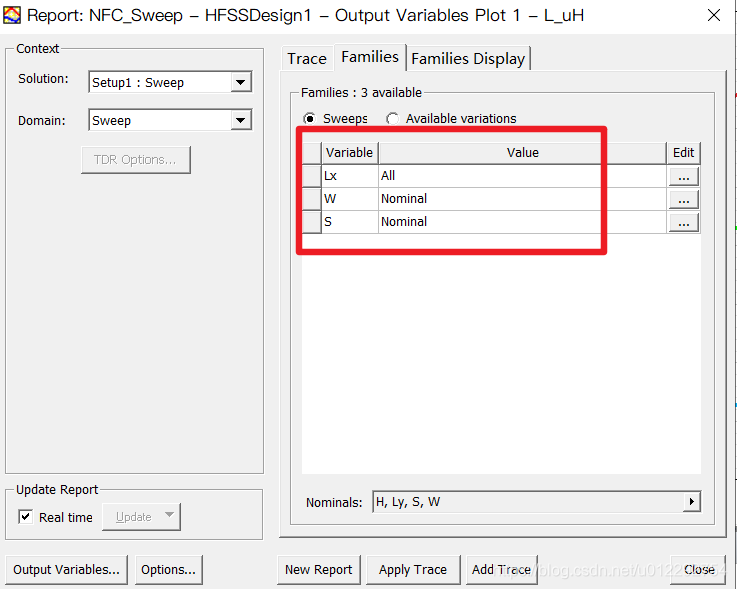

3 线圈大小对等效电感的影响

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

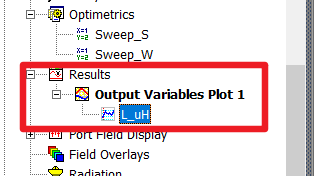

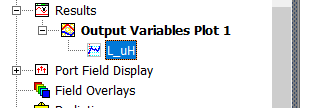

  • 双击打开
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

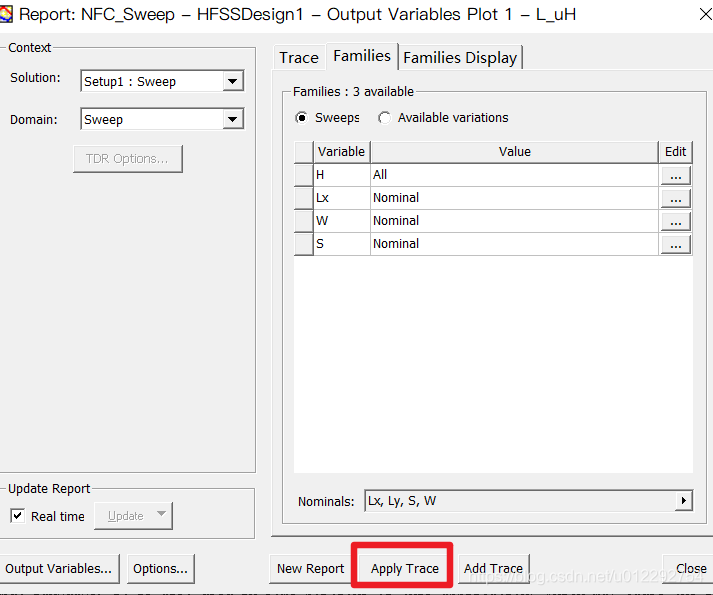

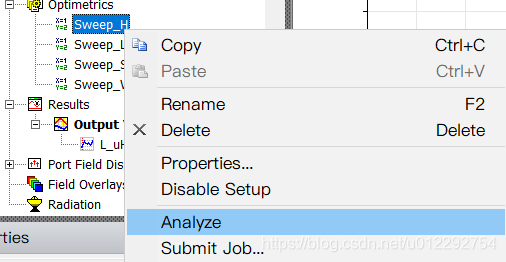

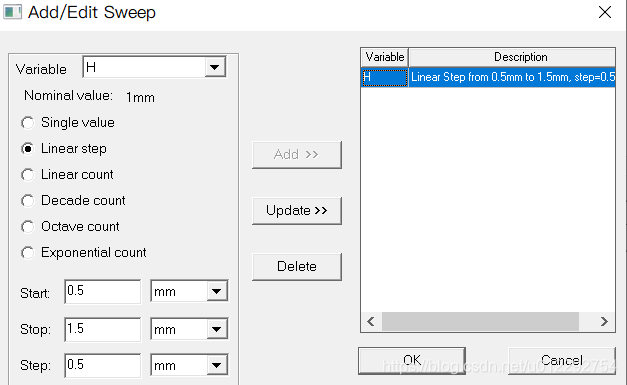

4 PCB 板厚对等效电感的影响

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

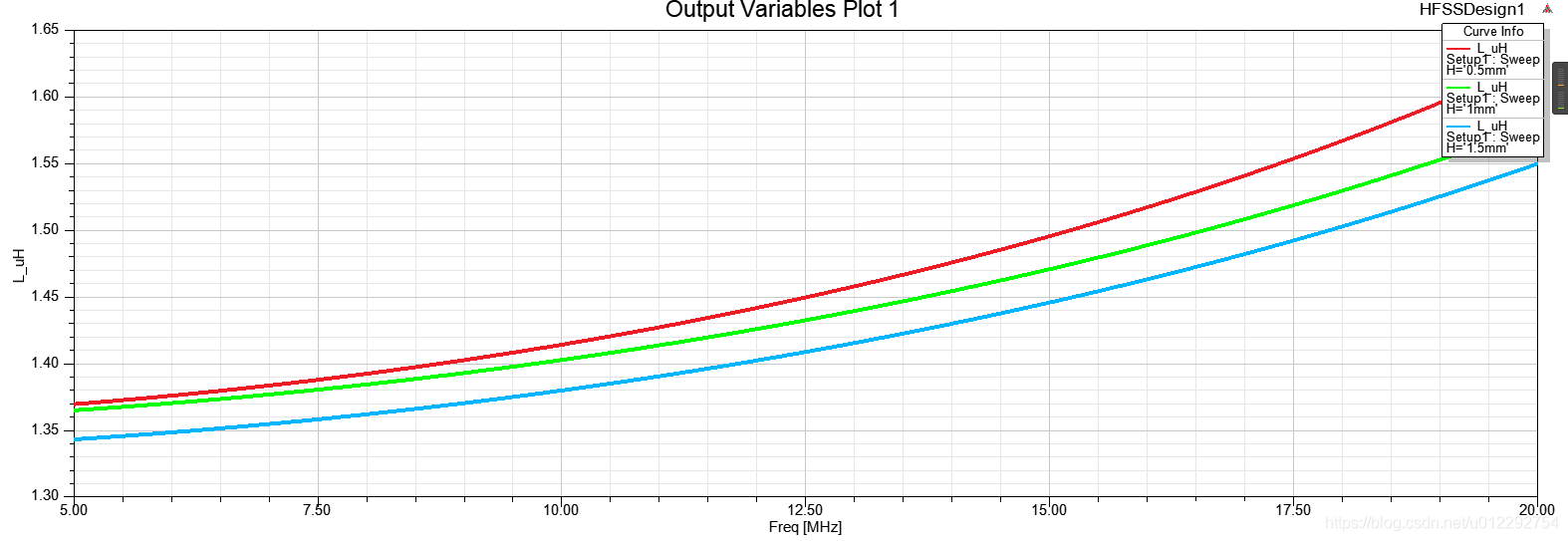

  • 厚度对电感影响较小
    在这里插入图片描述

5 结论

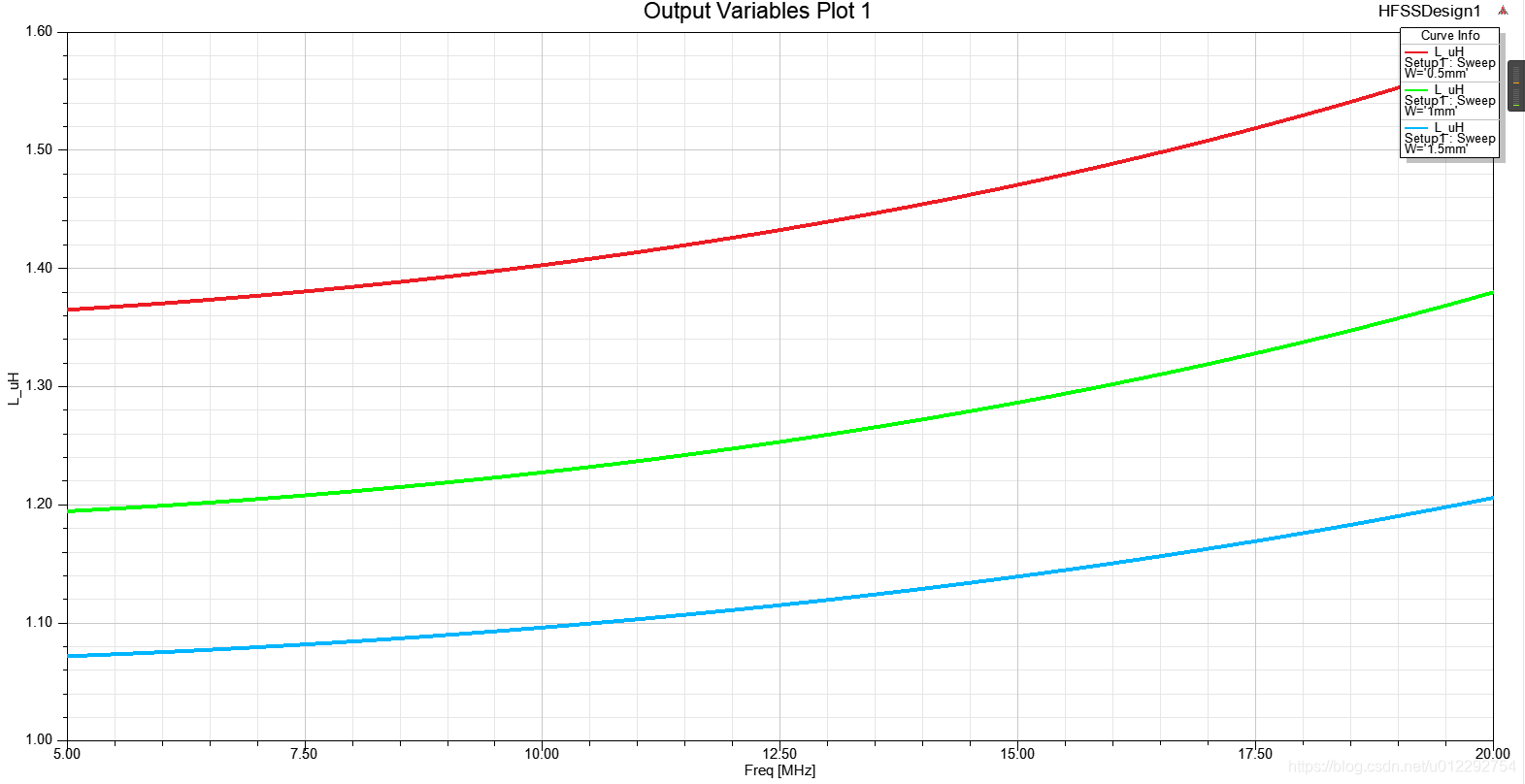

  • 线宽 W 增加， 等效电感减小；
  • 线距增加，等效电感减小；
