【RK3568】排查EMMC无法烧录，报错“准备IDB失败”

已于 2024-10-10 15:45:46 修改
阅读量1.6k 收藏 3
点赞数 6
分类专栏： 嵌入式 RK3568 文章标签： 嵌入式硬件
于 2024-10-10 15:43:02 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u012373860/article/details/142823134
版权

SOC：RK3568

EMMC：XT28EG16GA4YJECGA

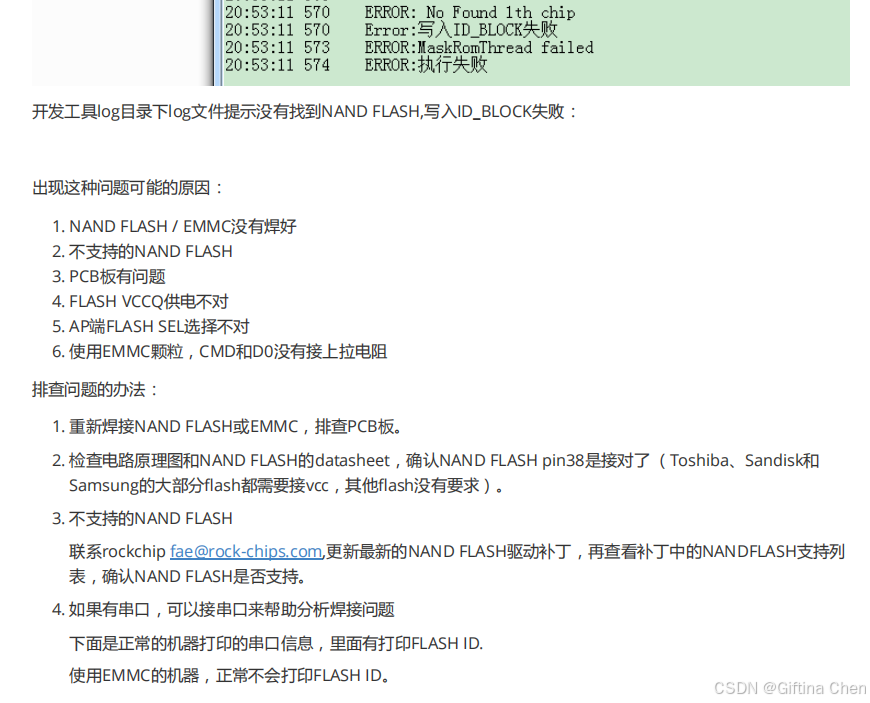

问题表现：使用瑞芯微开发工具烧录固件，在烧入 MiniLoaderAll.bin 后报错准备IDB失败，官方文档提示可能是EMMC虚焊或不支持。

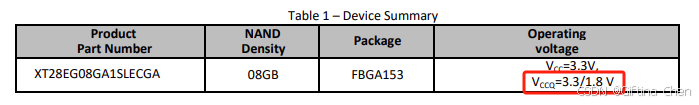

从EMMC本身入手，排查EMMC供电时，从EMMC规格书中发现，VCCQ即IO供电是可选1.8V或3.3V，而我们板子设计上选择了3.3V

来源：https://atta.szlcsc.com/upload/public/pdf/source/20240718/840B7DA91B2F2DC781BF2545B0A75B44.pdf

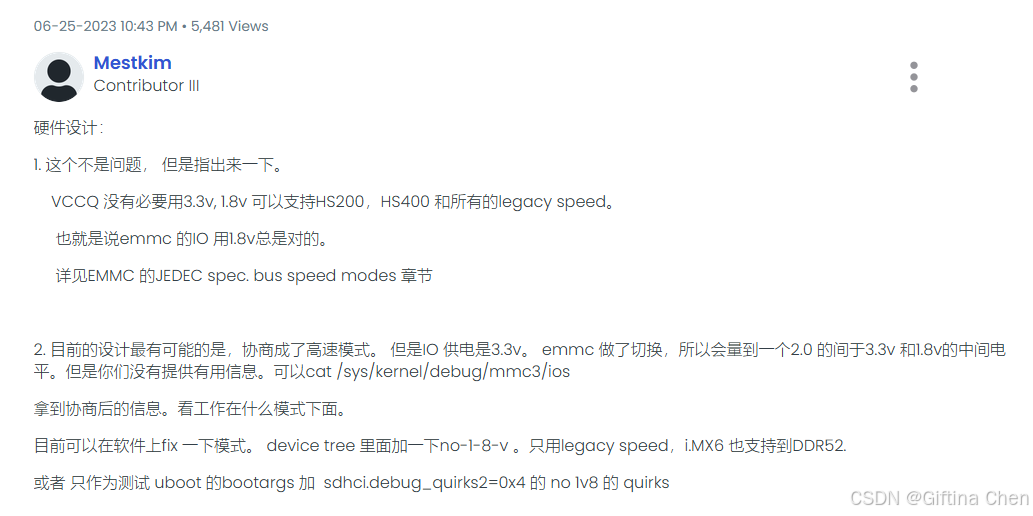

 但在NXP论坛中搜索到，EMMC的VCCQ电压非必要是不选3.3V的，如此会导致一系列问题

来源：emmc波形异常，导致无法写入 - NXP Community

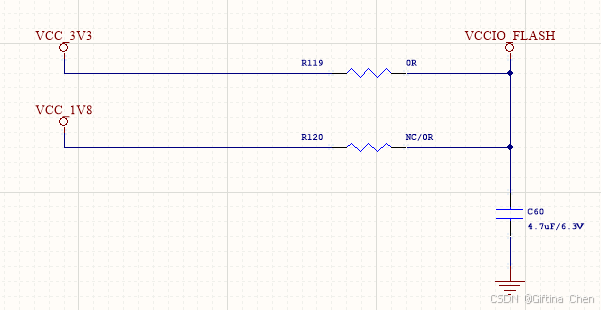

幸好在硬件设计时有VCCQ电压切换电路，随后将VCCQ电压切换为1.8V，问题解决，顺利烧入固件
