BGP基本概念与配置示例

      BGP(边界网关协议)是互联网上一个核心的去中心化自治路由协议，它的目的是去中心化，以达到各个网络自治。

      BGP里面的核心概念包括:

       1) AS（Autonomous system）：自治系统，指在一个（有时是多个）组织管辖下的所有IP网络和路由器的全体，它们对互联网执行共同的路由策略。也就是说，对于互联网来说，一个AS是一个独立的整体网络。而BGP实现的网络自治也是指各个AS自治。每个AS有自己唯一的编号。

       2) IGP（Interior Gateway Protocol）：内部网关协议，在一个AS内部所使用的一种路由协议。一个AS内部也可以有多个路由器管理多个网络。各个路由器之间需要路由信息以知道子网络的可达信息。IGP就是用来管理这些路由。代表的实现有RIP和OSPF。

       3) EGP（Exterior Gateway Protocol）：外部网关协议，在多个AS之间使用的一种路由协议，现在已经淘汰，被BGP取而代之。

       BGP分为IBGP（Interior BGP ：同一个AS之间的连接）和EBGP（Exterior BGP：不同AS之间的BGP连接）。IGP的协议是针对同一个AS网络来设计的，一个自治网络的规模一般都不大，所以设计的时候就没有考虑大规模网络的情况。而当一个自治网络足够大时，OSPF存在性能瓶颈（后面会说明）。BGP本身就是为了在Internet工作，其设计就是为了满足大型网络的要求，所以大型私有IP网络内部可以使用IBGP。总的来说，这几类路由协议，小规模私有网络IGP，大规模私有网络IBGP，互联网EBGP。

       IBGP应用在AS内部，作为IGP的一种。一般的IGP，例如OSPF，EIGRP，用来在邻接路由器之间传递路由。而IBGP可以用来在edge router之间同步路由，edge router并不需要邻接。Edge router是指在AS边缘，用来连接其他AS的router，那么edge router肯定是运行了EBGP。同时这个edge router也会有对端AS的路由。通过IBGP，edge router会将学习到的对端AS的路由，传递给其他的edge router。这样，可以实现跨AS的连通。

       下面我们在HCL中搭建BGP的基本示例:

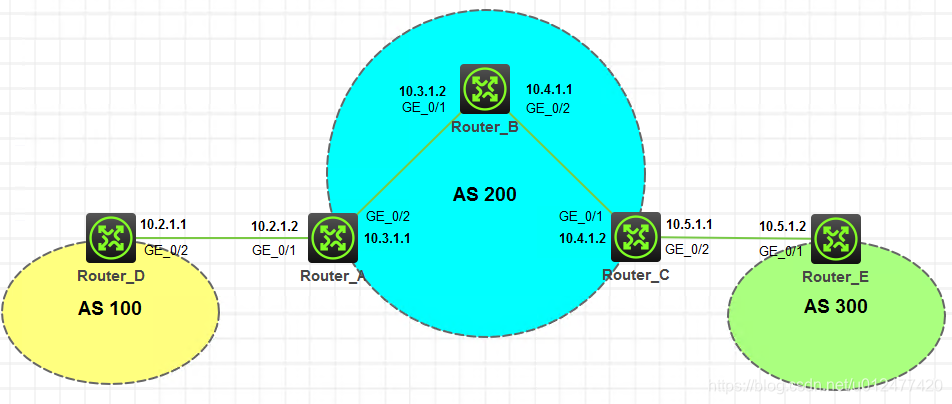

        该组网图中，划分了3个AS域，现在需要设置BGP使得Router D和Router E之间相互互通。

        1) 首先配置各个接口的ip地址，RouterA、RouterB、RouterC分别还需配置Loopback接口

            1.1.1.1/32、2.2.2.2/32、3.3.3.3/32

        2) 在as 200内部，配置ospf协议，使得各个节点之间可以互相通信:

        RouterA的ospf配置如下

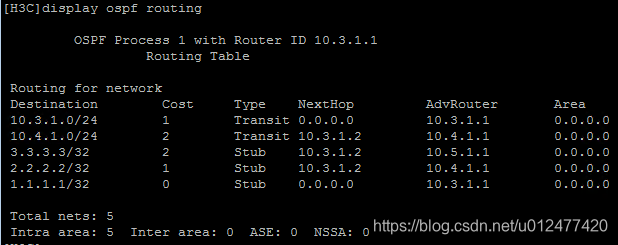

        配置好ospf之后，查看ospf的路由表如下:



       3) 配置RouterD与RouterA、RouterC与RouterE的EBGP连接

           RouterD的bgp配置如下:



           此时RouterD暂时还不能和RouterE通信，因为RouterD的BGP路由中没有10.5.1.0/24网段的路由。

      4) 配置AS200内部的IBGP连接

          RouterA和RouterC属于AS200内部的边界路由器，通过IBGP协议，RouterA可以将AS100的路由传递到RouterC，RouterC再传递到AS300内部，这样AS100和AS300之间就互通了。

          与EBGP不同，IBGP对等体的两个路由器之间不要求物理直连，只要路由可达就行，因此可以直接配置RouterA与RouterC之间的IBGP连接，但为了防止路由环路，通过IBGP学习到的路由，不会传递到其它的IBGP，因此需要AS内部的Router两两相连，组成一个full-mesh的网络。Full-mesh的连接数与节点的关系是n*(n-1)，连接数随着节点数的增加而迅速增加，这给配置和管理带来了问题。

          为了优化full-mesh网络问题，可以通过路由反射器来解决。这是一个特殊的IBGP Router，它会将学习到的IBGP路由，传递给所有连接的RR-client。因此AS中的路由器只需要和路由反射器建立连接即可，减少了连接个数。

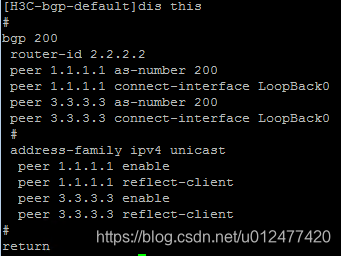

         这里我们将RouterB作为路由反射器，配置如下:



         其中的peer 1.1.1.1 reflect-client 即将RouterA作为路由反射器的客户端。

      5) 在RouterA和RouterC的BGP中引入OSPF路由，这样使得对端的BGP Router可以访问到AS200内部:

          RouterA的配置如下:

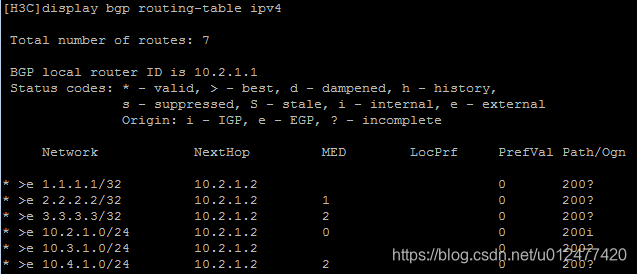

          执行完成之后，查看RouterD的BGP路由表，发现已经学习到了10.3.1.0/24和10.4.1.0/24网段的路由:



          此时RouterD还没有10.5.1.0/24网段的路由，因此不能和RouterE通信，需要在RouterC中引入10.5.1.0/24网络路由，这样在AS200内部通过IBGP可以将10.5.1.0/24通告到各个Router，最后通过EBGP，RouterD也可以学习到该路由。

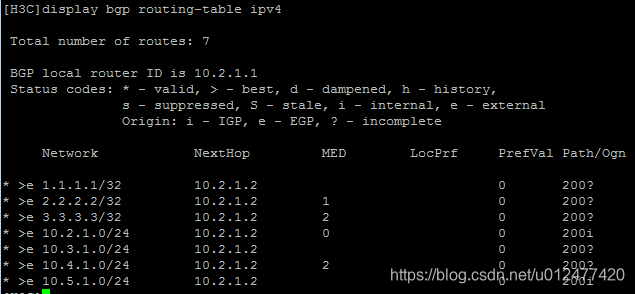

          如图所示，RouterD已经学习到了10.5.1.0/24网段的路由

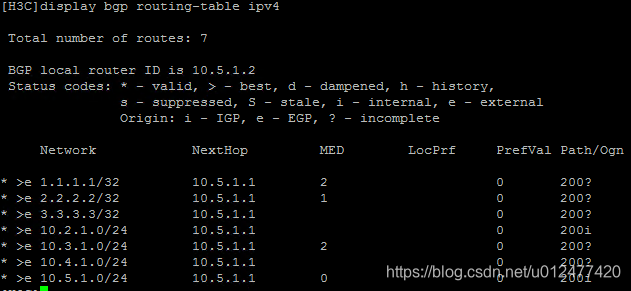

          同样，在RouterD中引入10.2.1.0/24网段的路由，则RouterE也可以学习到10.2.1.0/24网段的路由:



         完成以上配置之后，RouterD和RouterE之间可以相互ping通:
