ONVIF协议介绍

目录

一、什么是ONVIF

二、ONVIF技术框架

三、ONVIF技术规格

四、 ONVIF接口规范

五、 开发流程

---

一、什么是ONVIF

        ONVIF（开放式网络视频接口论坛）是一个全球性的开放式行业论坛，其目标是促进开发和使用基于物理IP的安全产品接口的全球开放标准。ONVIF创建了一个视频监控和其他物理安全领域的IP产品如何进行相互通信的标准。ONVIF是由Axis Communications，博世安防系统和索尼于2008年创立的。

        2008年11月25日，ONVIF正式成为非营利性组织，501(c)6 特拉华州。会员资格面向制造商，软件开发商，顾问，系统集成商，终端用户和其他希望参与ONVIF活动的利益集团开放。ONVIF规范旨在实现跨生产商的网络物理安全产品之间的互操作性。

        ONVIF是一个开放的安防行业组织，致力于为安防行业提供和促进标准化开放接口，以实现IP网络安防产品的有效互操作性。

二、ONVIF技术框架

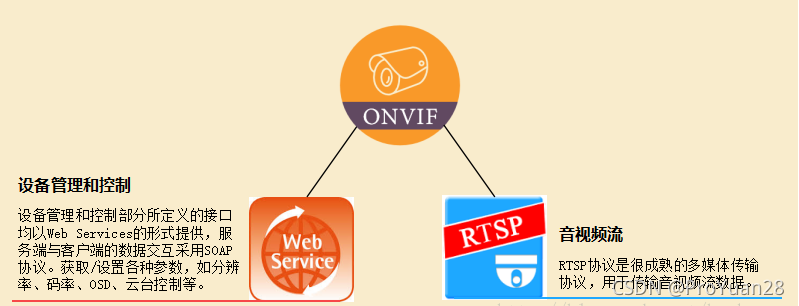

        ONVIF规范中设备管理和控制部分所定义的接口均以Web Services的形式提供。ONVIF规范涵盖了完全的XML及WSDL的定义。每一个支持ONVIF规范的终端设备均须提供与功能相应的Web Service。服务端与客户端的数据交互采用SOAP协议。ONVIF中的其他部分比如音视频流则通过RTP/RTSP进行。

        拿PC摄像头来说，IPC是Web Services服务端，其提供的WEB服务接口需符合ONVIF协议规范（这些接口在ONVIF规定的WSDL文档中），我们开发的客户端通过这些ONVIF规范接口跟IPC通讯，比如：

(1).获取IPC的基本信息（厂家信息、版本信息等）；
(2).修改IPC的系统日期、时间；
(3).修改IPC的网络配置（IP、子网掩码等）；
(4).获取/修改IPC摄像头的各种参数（视频分辨率、码率、帧率、OSD，云台控制等）；

由于SOAP协议不适合传输音视频流，ONVIF规范中的传输音视频流采用的是已经很成熟的RTP/RTSP多媒体传输协议。

简单粗暴的理解：IPC的各种参数获取/配置都是通过ONVIF协议实现，而音视频流多媒体传输采用的是RTP/RTSP协议实现。

三、ONVIF技术规格

        ONVIF协议中，有一系列Profile的技术规格。ONVIF之所以引入了Profile的概念，使得终端用户能够更容易区分各个Profile所支持的特性，而无需确定ONVIF技术规格不同版本间的兼容性。截止目前，已经发布的Profile包括Profile S/C/G/A/Q五种。

各个Profile技术规格的发布是有时间先后顺序的，并不是一起发布。Profile S作为profile发布系列中的排头兵，于2011年发布，2016年做了一次修订，Profile C于2013年发布，之后再依次发布Profile G/A/Q。

Profile S：「网络摄像机」的技术规格，包括如何发送音视频流，音视频编码器配置，PTZ控制、中继控制等。
Profile C：「门禁控制系统(PACS)设备」的技术规格。
Profile G：「视频储存和录像」的技术规格，包括视频储存，搜索，检索，以及媒体播放功能的技术规格。
Profile A：「常见的例行门禁控制功能」的技术规范，适用于负责授予和撤销员工凭证、创建和更新计划表，以及对系统内门禁控制权限进行更改的安保人员、接待员或人力资源专员等用户。
Profile Q：「传输层安全性(TLS)」的技术规格，该安全通信协议使ONVIF合标设备能够以不受篡改和窃听威胁的方式在网络上与客户通讯。

随着ONVIF的发展，ONVIF指导委员会（Steering Committee）在未来还会有后续的Profiles发布以规范其他技术规格。

跟IPC摄像头有关的主要是Profile S技术规格。

四、 ONVIF接口规范

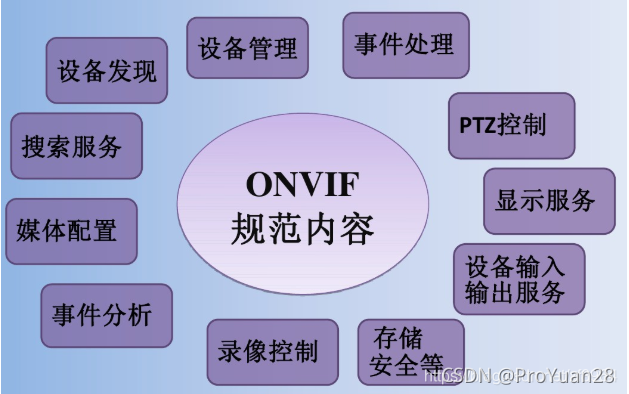

        ONVIF接口被划分为不同模块，包括：设备发现、设备管理、设备输入输出服务、图像配置、媒体配置、实时流媒体、接收端配置、显示服务、事件处理、PTZ控制等。

每个模块的接口都有相对应的WSDL文档进行描述，可以在ONVIF官网「Network Interface Specifications」中查阅，链接如下：
Home - ONVIF Mandarin

如果想快速浏览ONVIF所有模块的常用接口，请看这里「ONVIF 2.0 Service Operation Index」，链接如下：
https://www.onvif.org/onvif/ver20/util/operationIndex.html

注意：这里仅仅是列出常用接口，不是全部接口，每个模块的全部接口需要进入每个模块的WSDL中去看，点击任意一个接口就会自动跳转到对应的WSDL文档链接处。

比如说GetServices接口以上页面没有显示，但在http://www.onvif.org/ver10/device/wsdl/devicemgmt.wsdl

中是的。所以想看全部的接口，还是得深入每个wsdl才行啊。

想要系统、全面的了解ONVIF的各个模块，可以阅读网上盛传的《ONVIF2.0协议珍藏版》，「点击下载」。

现在你对这些ONVIF模块、接口不熟，没关系，跟着我的专栏一步步往下走，以后就会有体会了。

五、 开发流程

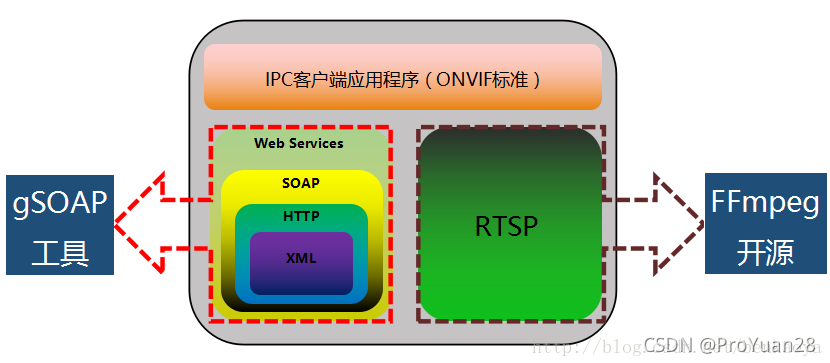

ONVIF协议既然是Web Services框架，那就不需要自己造轮子，ONVIF协议部分由gSOAP工具帮我们自动生成代码框架。

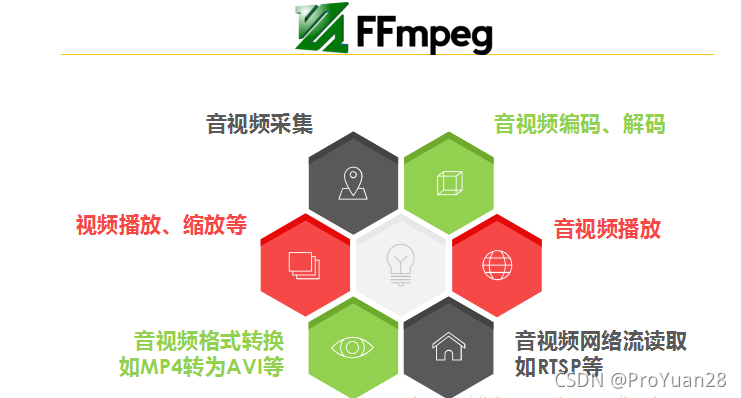

而RTP/RTSP音视频传输部分则采用开源的FFmpge即可，FFmpge在音视频处理方面，那是首屈一指。
