教你用CAD制作一个简单的3D外壳

入门CAD ，3D打印，手把手详细教学。

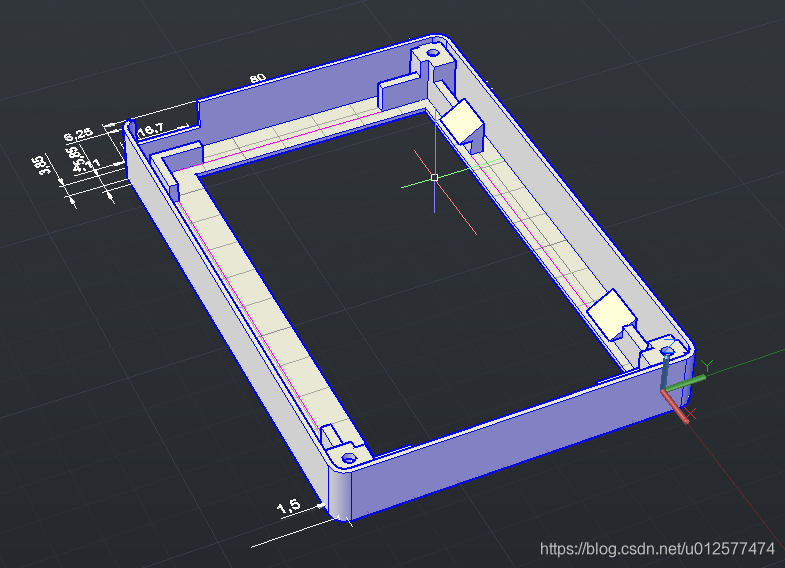

附上一张我画的外壳图：

下面来画一个简单的外壳

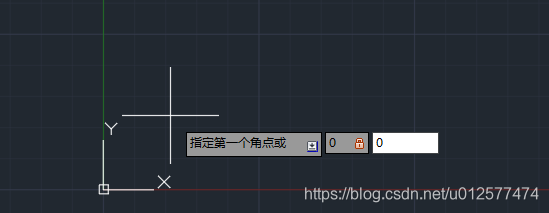

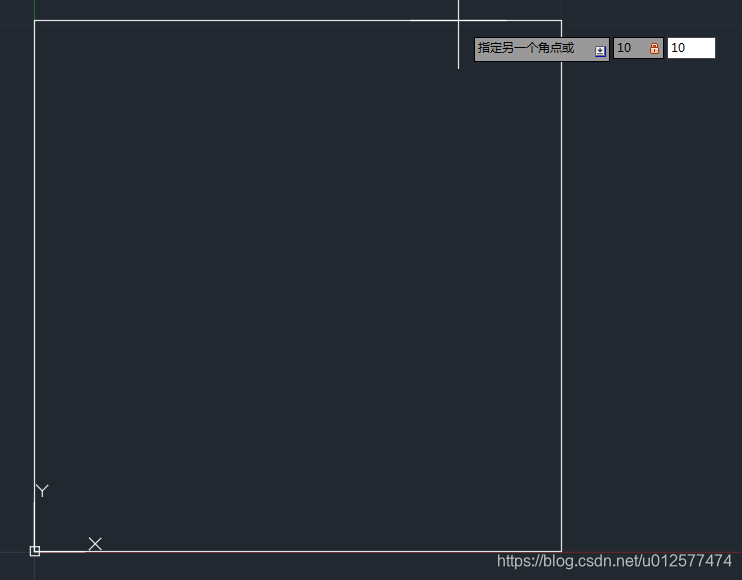

1、先画一个正方形（做壳体的内边缘）

工具栏->绘图->矩形。

这里我们指定起始坐标0,0，偏移坐标10,10。（画一个10*10的正方形）

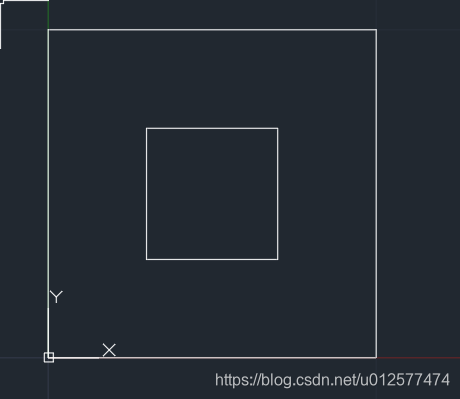

二、在中间再画一个矩形（用于挖空）

工具栏->绘图->矩形。

这里我们指定起始坐标3,3，偏移坐标4,4。（画一个4*4的正方形）

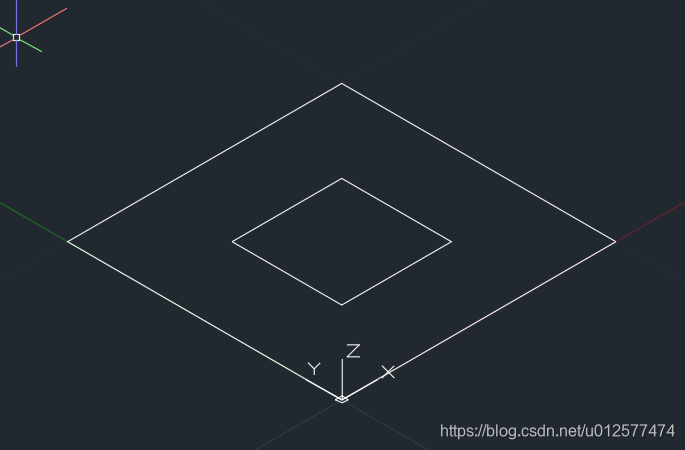

三、切换视角—西南等轴测
工具栏->视图->三维视图->西南等轴测。

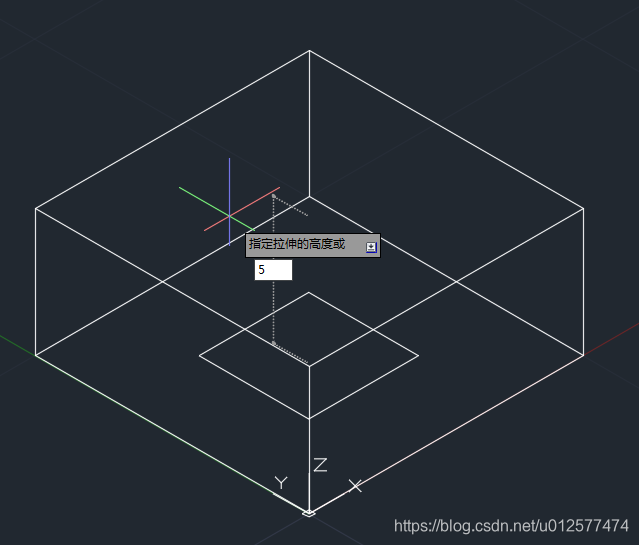

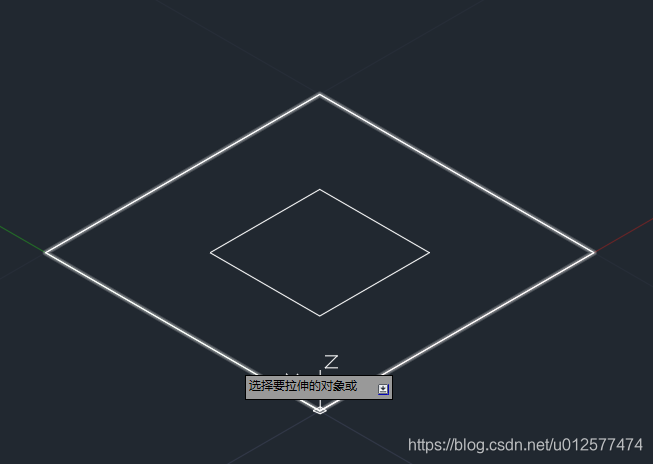

四、拉伸 （二维变3维）

工具栏->绘图->建模->拉伸。

拉伸高度输入5。

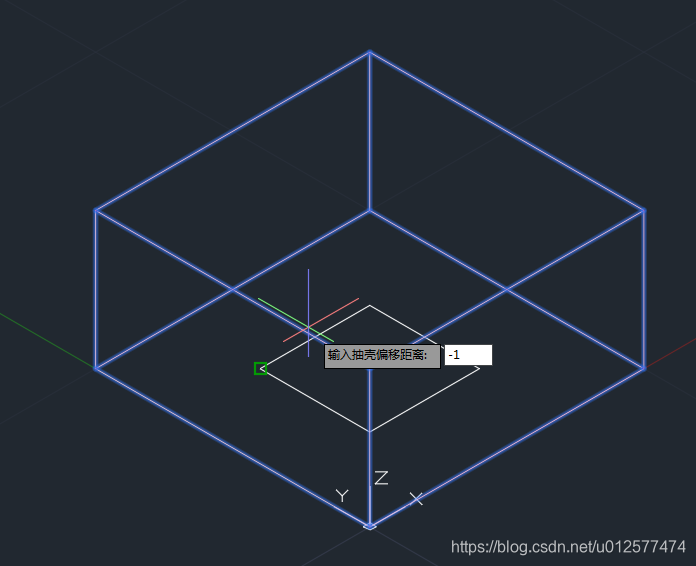

五、抽壳

工具栏->修改->实体编辑->抽壳。

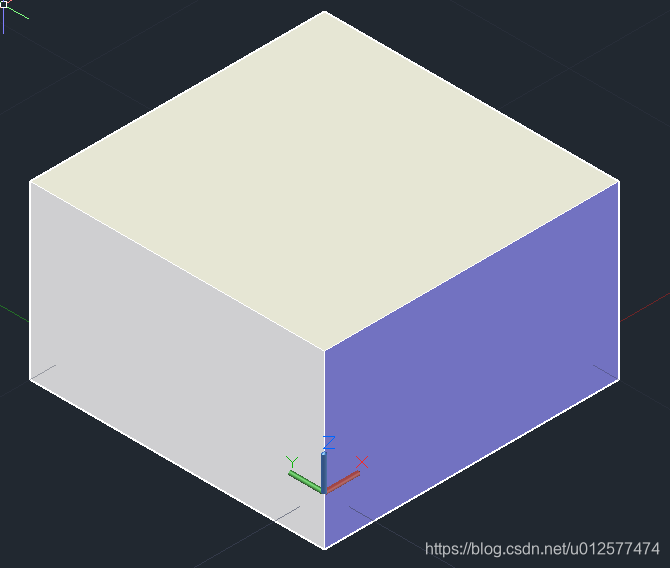

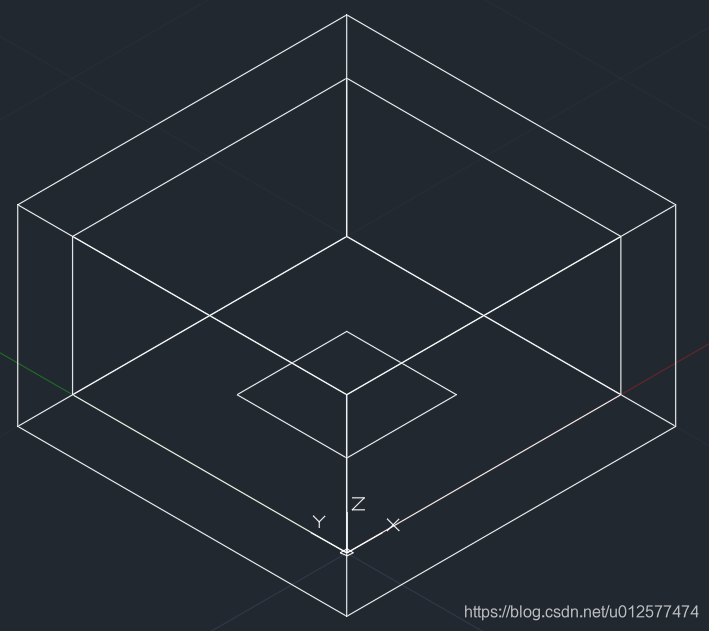

抽壳完成如下图：

我们来看下概念图会比较清晰，目前是一个封闭的立方体，中间是空的。

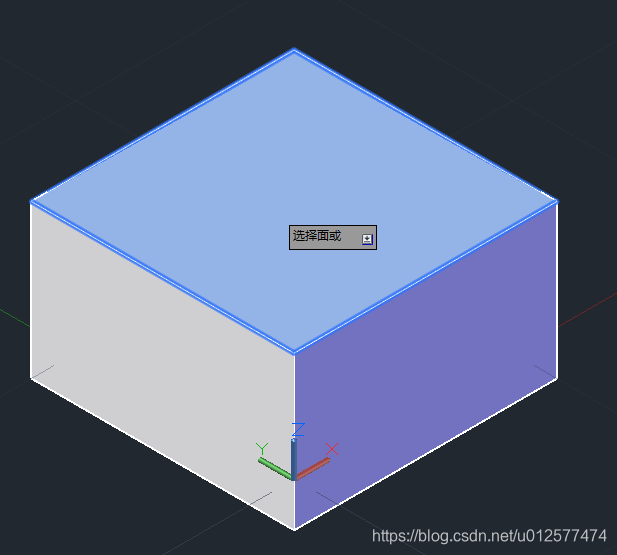

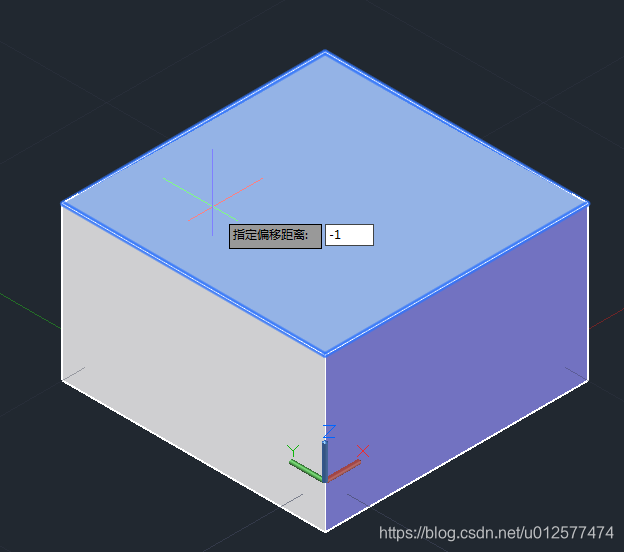

六、偏移面（删除顶部这个1MM厚的封闭面）

工具栏->修改->实体编辑->偏移面。

可以看到一个外壳雏形已经完成了。

七、我们在底部开窗

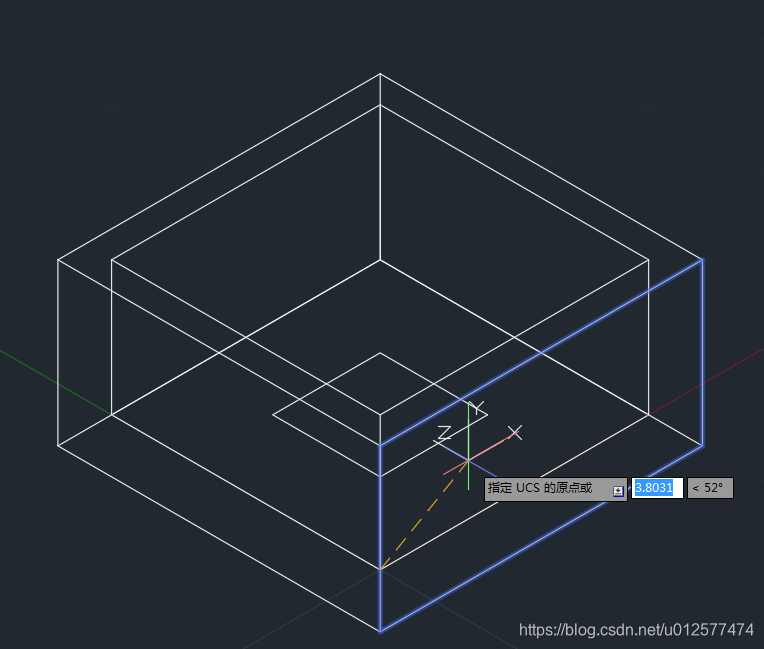

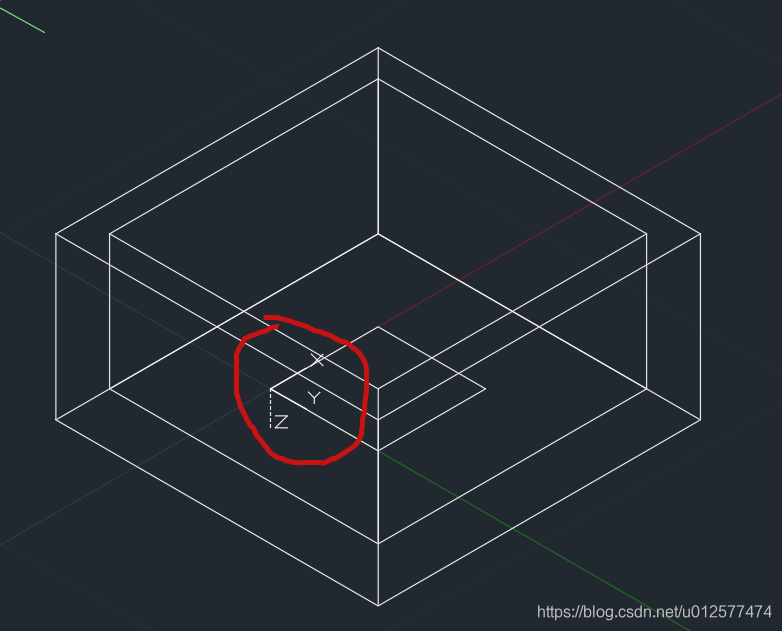

修改坐标原点，点位到中间那个小正方形的一个角。（通过UCS指令。）

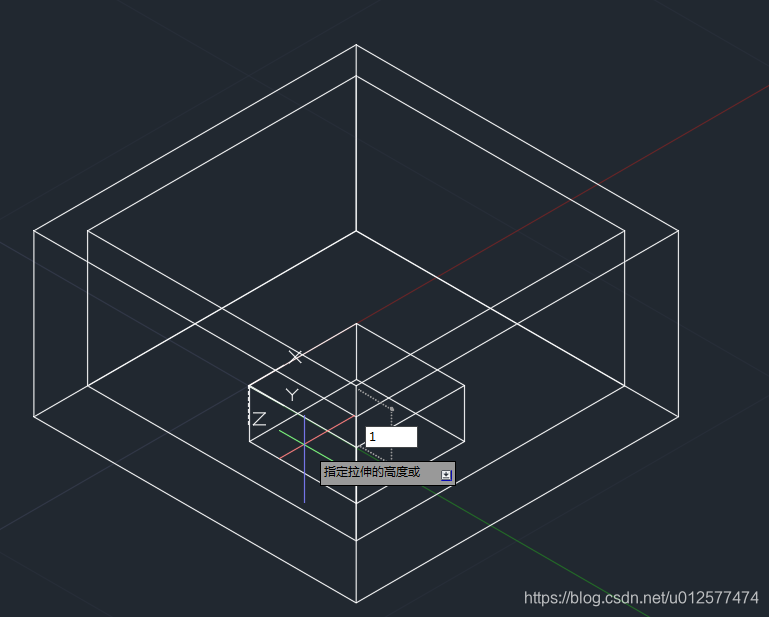

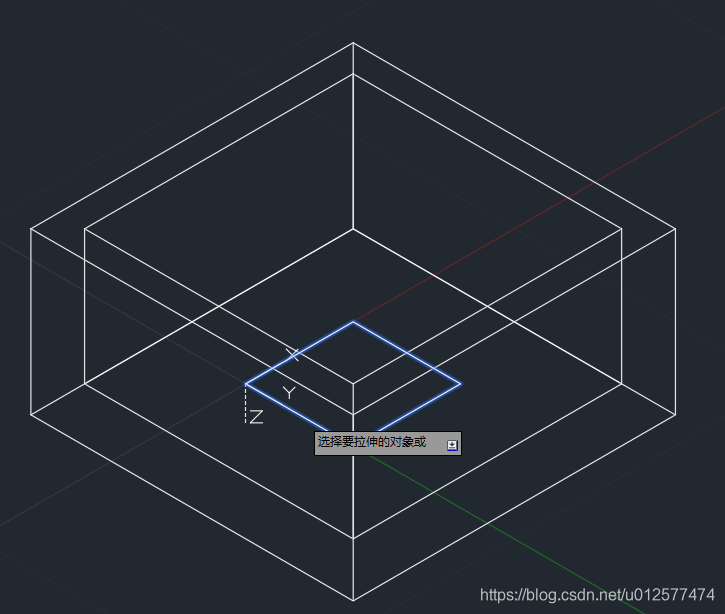

工具栏->绘图->建模->拉伸。


往下拉伸1MM。

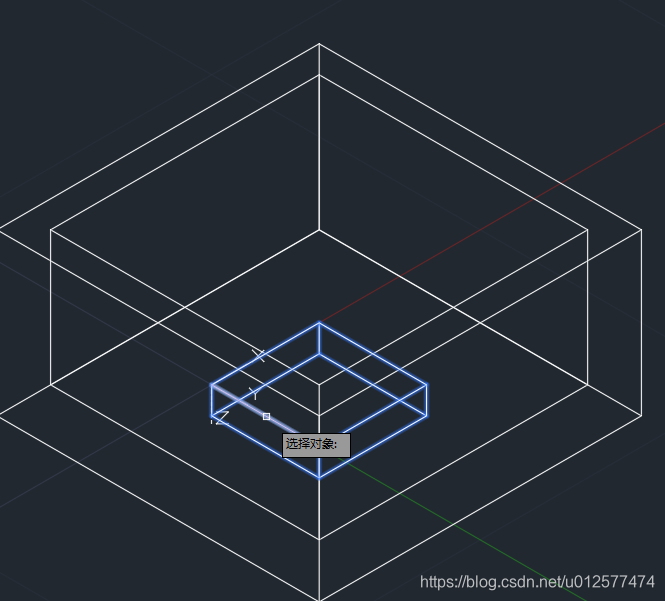

八、镂空底部，完成开窗

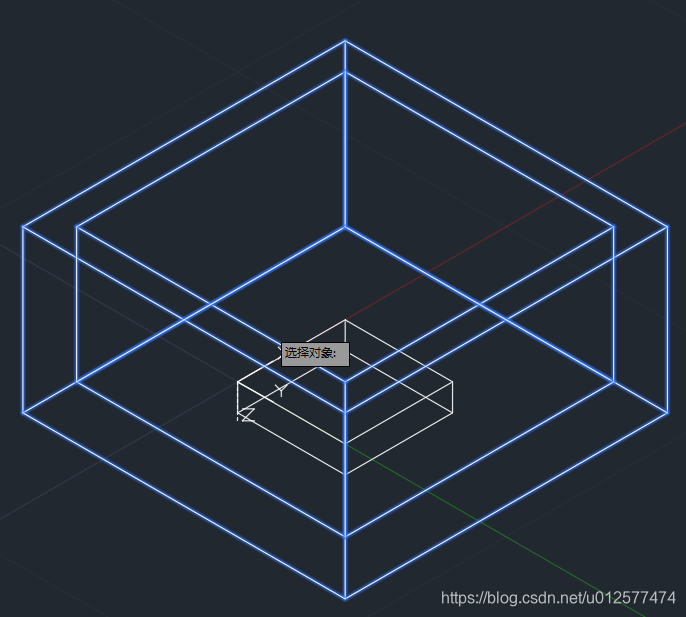

工具栏->修改->实体编辑->差集。

先选择外壳，回车。

再选择要镂空的部分，回车。

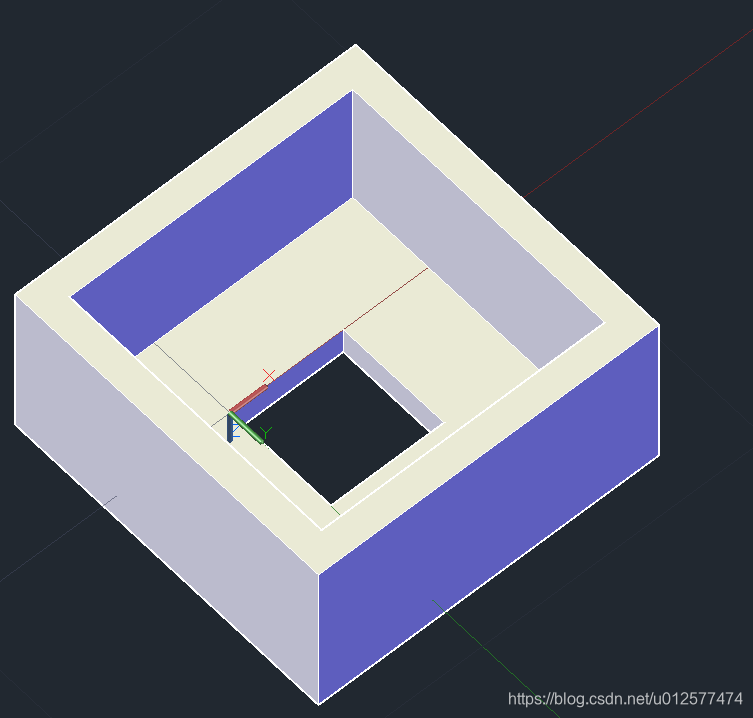

到这里就完成了一个外壳的制作。

对于没有接触过CAD的小朋友，又想做3D打印外壳，有了上面的基础要做其他扩展会容易很多。
