计算机组成原理---二进制

一、二进制概念

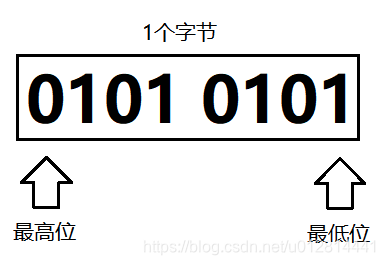

基于计算机内部组成原理，在内存中字节是可寻址的最小单位，每个1字节由8个0或1的二进制位组成(有时二进制位也称为比特，英文bit)，最左边的二进制位称为最高位，最右边的二进制位称为最低位。如下图。

　　了解上面一些概念之后，咋们来讨论一个问题。
1个字节最大的表示范围是多少？要回答这个问题需要引入两个概念分别是无符号数和有符号数。

二、无符号数

无符号数很简单了，全部二进制位均代表数值位，没有符号位，数值范围全都是正数没有负数。1个字节无符号数范围：00000000_11111111（0255）总共有256个数值。

三、有符号数

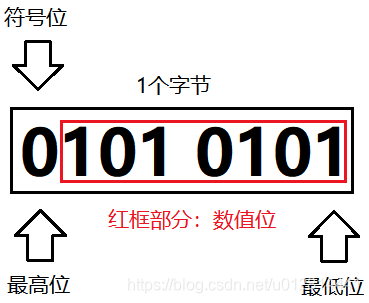

有符号数是针对二进制来讲的。用最高位作为符号位，“0”代表“+”，“1”代表“-” ；其余数位用作数值位，代表数值。如下图。

上面的0101 0101表示十进制的数值是多少呢？

• 二进制转换十进制。我们从右往左总共n-1位，用二进制位的每个数乘以$2^{n-1}$次方累加起来。（注意符号位不是数值不能累加）整个算式如下。
  $1\times 2^6+0\times 2^5+1\times 2^4+0\times 2^3+1\times 2^2+0\times 2^1+1\times 2^0=85$

为了方便我们人阅读二进制，我用引入一个原码的概念来表示二进制中的正负数。上面85和-85的数值表示如下

数值	二进制
85	0101 0101
-85	1101 0101

弄明白了原码之后，我们就要在计算机进行运算，先弄个最简单的相加运算。我们希望（+85）和（-85）相加是0，用二进制表示就是
   0101 0101
+ 1101 0101
-------------
   0010 1010

0010 1010实际上是（41）,这不是我们期望的结果。

3.1、为了解决“正负相加等于0”的问题，在“原码”的基础上，人们又引入反码的概念。

“反码”表示方式用来处理负数的反码，符号位置不变，其余位置相反

例如原码1101 0101，反码就是1010 1010。再进行一次相加运算。
   0101 0101
+ 1010 1010
------------------
   1111 1111
刚好反码1111 1111就是(-0)。看到这里还有个问题，我们的现实世界中，0是没有正负数之分的。

2.为了解决计算机中+0和-0的问题。人们又引入补码的概念。

"补码"表示，正数的补码其二进制本身。负数的补码在反码的基础上+1。

因此1111 1111+1变成了1 0000 0000，去掉高位就是0000 0000。这样就解决了+0和-0同时存在的问题

小结

数值	原码	反码	补码
85	0101 0101	0101 0101	0101 0101
-85	1101 0101	1010 1010	1010 1011

1.正数（无符号数）其原码、反码、补码相同
2.经过上面几个概念之后，要记住一点，在计算机系统中，数值一律用补码来表示和存储，并且1个字节最多能表示$2^8$也就是256个数值。
3.一个字节无符号数范围：00000000_11111111（0255）总共有256个数值。
4.一个字节二进制位有符号数表示范围:1000 0000~0111 1111（即-128~127）。

这里有两个疑问
1、为什么最小负数是-128而不是-127？
正数的最大值应该是 0111 1111 127 （补码：再次提示计算机的数据都是以补码形式）
0111 1110 126
0111 1101 125
…
0000 0001 1
0000 0000 0 （为了方便理解 我把0看成正数）
由上可知补码从0000 0000 到 0111 1111 中存在128个数字

负数从大到小最大值是-1对应的
原码 1000 0001
反码 1111 1110
补码 1111 1111
补码从大到小顺序排列如
-1 1111 1111
-2 1111 1110
-3 1111 1101
…
-127 1000 0001
-128 1000 0000

正数和0一共128个 负数128个 刚好满足$2^8$=256个数

具体补码表示如下图

+----------------------------+
| 255      -1      11111111  |
| 254      -2      11111110  |
| 253      -3      11111101  |
| 252      -4      11111100  |
| 251      -5      11111011  |
| 246      -10     11110110  |
| 236      -20     11101100  |
| 226      -30     11100010  |
| 216      -40     11011000  |
| 206      -50     11001110  |
| 196      -60     11000100  |
| 186      -70     10111010  |
| 156      -100    10011100  |
| 129      -127    10000001  |
| 128      -128    10000000  |
| 127      127     01111111  |
| 100      100     01100100  |
| 70       70      01000110  |
| 60       60      00111100  |
| 50       50      00110010  |
| 40       40      00101000  |
| 30       30      00011110  |
| 20       20      00010100  |
| 10       10      00001010  |
| 5        5       00000101  |
| 4        4       00000100  |
| 3        3       00000011  |
| 2        2       00000010  |
| 1        1       00000001  |
| 0        0       00000000  |
+----------------------------+

2、为什么补码1000 0000表示-128
要解释这个问题，先思考-128的原码怎么表示（先不要纠结一个字节等于8比特）是不是11000 0000，最左边的1是符号位表示负数，总共用9个比特来表示-128。
我们把11000 0000转成反码就是10111 1111。
再将10111 1111转成补码（即+1）就是11000 0000。这个时候考虑一个字节有8比特，11000 0000会导致数据溢出，因此计算机内部抹掉最高位1，用1000 0000表示-128。
