地块分割调整工具,下载链接
链接: https://pan.baidu.com/s/1KavB0qybQjEEHg8QDfVl8A 提取码: pdrh
使用过程中,如果有任何问题,欢迎与我联系。
插件可能有Bug,使用前请做好数据备份
具体使用教程可以参考搞破鞋写的教程,教程写的比我专业很多
ARCGIS插件:按面积/比例分割图斑 按面积//边/比例切割图斑/动态调整图斑插件—ARCGIS—地信网论坛
1.根据面积或者比例分割图斑
该工具实现将选定的图斑按照面积比例或者指定的面积,分割成多个图斑。各个图斑的面积用逗号分隔,比例分割设置时,用整数表示。面积分割时,最后一个图斑的面积可以不写,插件可以自动计算图斑的面积,以进行分割。比如一个面积为500的图斑可以设置为100,200,则第3个图斑的面积为200
V1.2.009版本增加了分割容差设置,椭球面积选项
操作流程
该工具需要在编辑模式下使用。选定图斑,点击工具条上的分割按钮,然后在图斑上绘制期望的分割线,在弹出的分割设置窗体中,输入分割面积或者比例的参数设置,点击确定,即可实现分割。

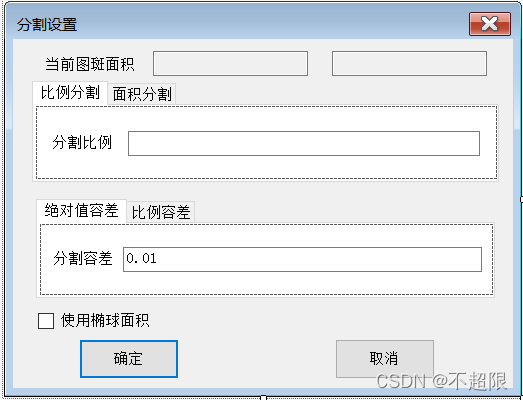

参数设置示例
说明:关于分割精度,插件的分割精度受数值稳定性的影响,如果图斑面积比较大,可能很难达到0.01。插件分割将取当前条件下最接近目标设置的分割方式。
分割时,按照绘制分割线的方向,从左至右,依次为输入的面积。
2.等面积/等距离分割

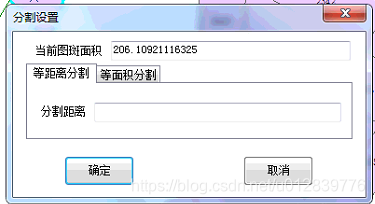

该工具实现对图斑根据指定的距离依次分割多边形,或者将多边形分割为指定面积的N个多边形。分割界面如图所示。
使用方式:选定待分割的多边形,在当前多边形上绘制分割线,之后设置分割参数,双击完成,即实现分割。
等距离分割
等面积分割
上图为对某个图斑分别进行等距离分割与等面积分割。等距离分割后,每条分割边与前一个多边形的分割边的距离相等;等面积分割后,每个分割图斑面积相等。
3.绘线调整图斑面积
该工具实现对选中的图斑面积调整至目标面积,调整可以是内缩或者外扩。
说明:关于调整精度,插件的分割精度受数值稳定性的影响,如果图斑面积比较大,可能很难达到0.01。插件分割将取当前条件下最接近目标设置的分割方式。
使用方式:选定待调整的多边形,绘制调整线,双击即实现多边形的面积调整。
面积调整前
调整后
4.选边调整图斑面积
实现将多边形按照指定的变调整至指定面积。
使用方式:选定多边形->选定边->输入面积,双击->调整
选边调整-调整前
选边调整-调整后
5.选点调整图斑面积
调整多边形的指定点,以达到多边形指定面积。
使用方式:(1)选定多边形
(2)选定待调整的节点
(3)选定第二点以指定调整角度。
(4)输入期望的调整角度以及调整面积,确定后即可实现调整。
选点调整(1)
轩带你调整(2)
6.创建指定面积的矩形
该功能实现交互式创建指定面积的矩形。
使用方式(1)在CreateFeature框中选择需要创建的要素模板
(2)输入指定的面积
(3)在地图界面中进行绘制指定面积的矩形。其中,鼠标第一次点击确定矩形的第一个点,第二次点击确定矩形的第二个点。绘制时,按i键,即可实现多边形的反向。
下图即为使用该工具绘制的矩形。
7.图斑实时调整(根据两点)
该工具实现对图斑进行实时调整
使用方式:(1)选定多边形
(2)激活该工具
(3)在多边形中选定两个分割点
(4)选定某一块多边形,拖动实现对多边形进行实时调整。调整时,实时显示调整的面积。
8.重叠图斑检查

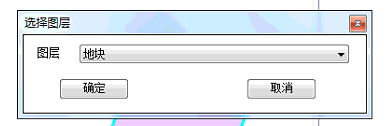

同一个图层要素空间上完全一样或者部分有重叠,完全一样的删除其中一个要素,部分重叠的,只删除面积小的要素
