注：本文只是笔者自己的学习记录，并非使用教程，所以有些地方描述没有很仔细

环境安装

软件下载

由于CSDN上传文件大小限制，提供云盘地址，提取码：atu8

软件安装

安装教程网上挺多，这里提供安装链接。

快捷键

R+L 输出PCB中所有网络的布线长度
Ctrl+左键点击对正在布的线完成自动布线连接
M+G 可更改铜的形状;
按P+T在布线状态下，按Shift+A可直接进行蛇线走线
T+R对已布完的线进行蛇线布线
E++M+C点击空白出可迅速找到PCB上想要的元件
Backspace 撤销正在布线的上一步操作
切换布线层，可在布线过程中放置过孔
Ctrl+Shift 切换层并放置过孔
F8/E+O+S设置圆心点
M+I 翻转选中的元件
P+T 布线
T+E 补泪滴
P+G 铺铜
S+Y 单层选择线
E+B 选择进行复制
Ctrl+O 打开文件夹/文档
Ctrl+P 打印设置
Esc 从当前步骤退出
Shift +鼠标滚轮向左/向右移动
V + D 查看文档
V + F 查看适合放置的对象
V + B 查看反面布局
X + A 取消全部的选择
E + D 删除对象
Shift + R 切换三种布线模式 (忽略, 避开或推挤其他信号线)
Shift + E 触发电气格点开/关
Shift + C 取消高亮
Ctrl + G 弹出捕捉格点对话框
Ctrl + M 测量距离
Ctrl + H PCB下选取某个网络的布线,便于删除同一网络的布线
R + M 测量任意两点间的距离
Q 快速切换单位 (公制/英制)
Shist + 右键旋转查看3D 视图
选中 + 空格旋转元器件
P + L 画线
P+ N 放置网络标
Shift+S 切换单层显示和多层显示
Shift + 空格键在交互布线的过程中，切换布线形状
Shift+M 局部放大功能
shift + w 切换布线宽度
shift + v 切换过孔
shift+ctrl+空格 /shift + 空格切换布线形式
Ctrl + Shift + L,R,T,B,H,V 选择两个及以上的器件时，左对齐、右对齐、上对齐、下对齐、水平对齐、垂直对齐
D+ O 原理图文档选项设置
G 切换格点
空格 90度翻转/切换布线
2/3 2D/3D来回切换
Ctrl+shift+滚轮层切换
左键+ X/Y 左右/上下翻转
P+W 原理图连线
P+B 原理图放置总线
P+J 原理图放置电路节点
P + R 原理图放置端口
P + I + N 原理图忽略ERC检查
Ctrl + shift + V 阵列粘贴
TAB键用于弹出该操作的属性
shift + s 切换显示单个层
P + P 放置焊盘
P + V 放置过孔
P + G 放置覆铜
P + T 放置走线
L 显示层
P+F 放置填充

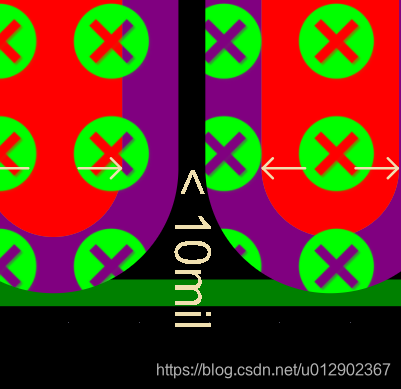

T + D + R 设计规则检查

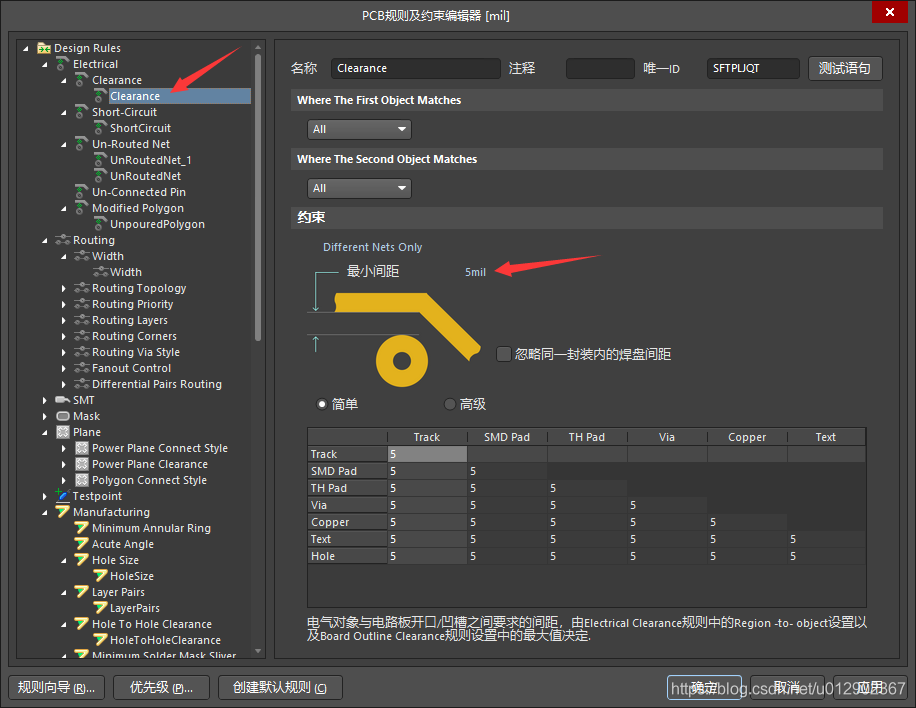

D + R 规则设置
V + B PCB 3D翻转
D + O 原理图纸张大小设置
D + K 开PCB层管理器
右键+T 开始同一网络标号布线
M + M 移动元器件
S + L 两次左键，选中多条线同时走线
拖动器件 + L 元器件顶层、底层快速切换
T + U 删除全部布线（all）
J + C 在PCB中搜索元件
T + C 原理图元件和PCB元件互相定位
N + SHOW / HIDE 显示、隐藏飞线
T + T + M 多根拉线
A + P 文本位置选择
T + M 复位DRC
Ctrl + (shift) + Tab 切换文档显示
T + R 1.2.3.4.逗号.句号走等长、蛇形线；调整拐角和弧度；调整宽度；改变幅度
Alt + 左键原理图同一网络查找

原理图

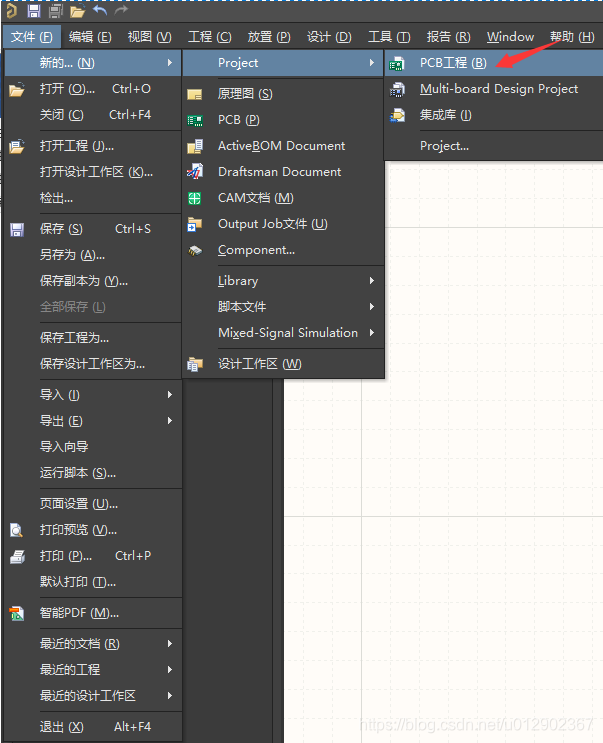

新建原理图

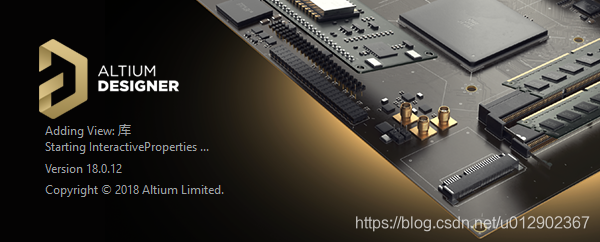

打开软件：
在这里插入图片描述
根据电脑配置，打开等待时间不太一样：

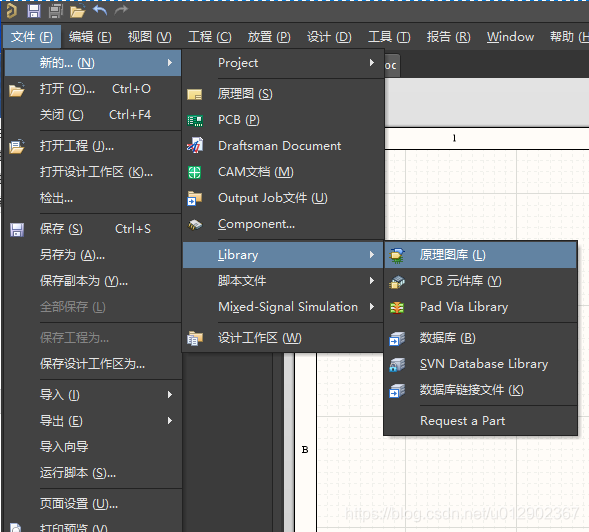

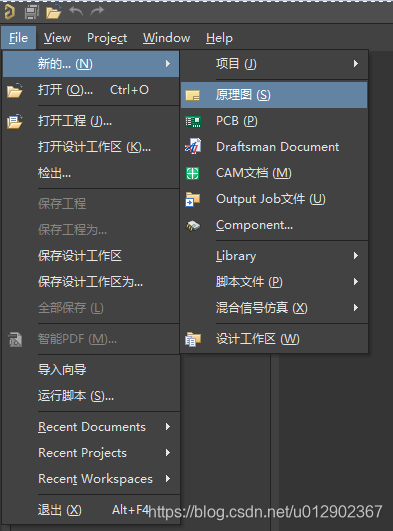

点击左上角File：

出现如下视图：

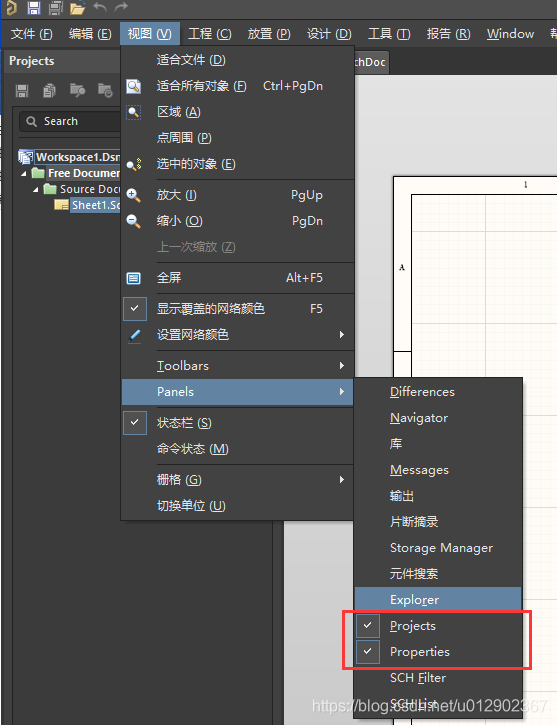

如果没有左边工程列表和右边属性列表可以在视图中勾选：

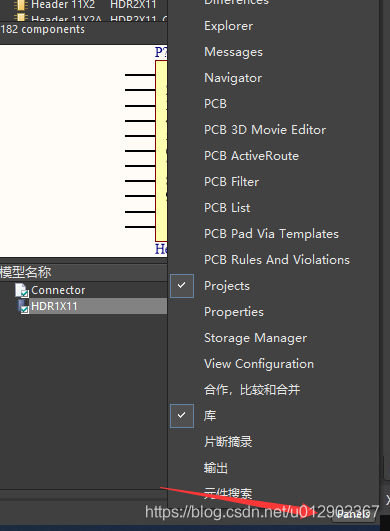

或者在软件的最右下角由如下按钮，也可以选择打开的视图：
在这里插入图片描述

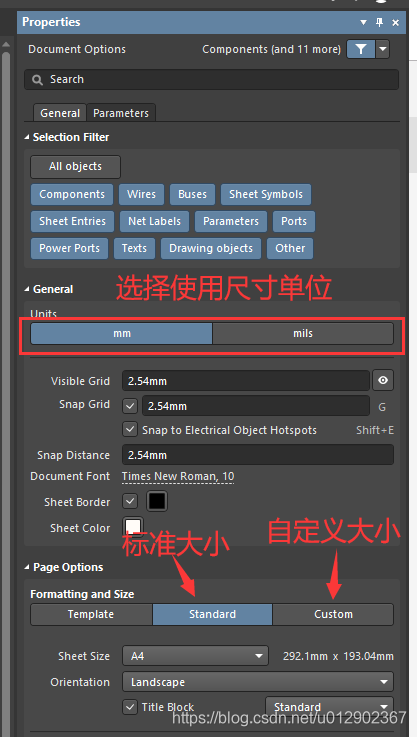

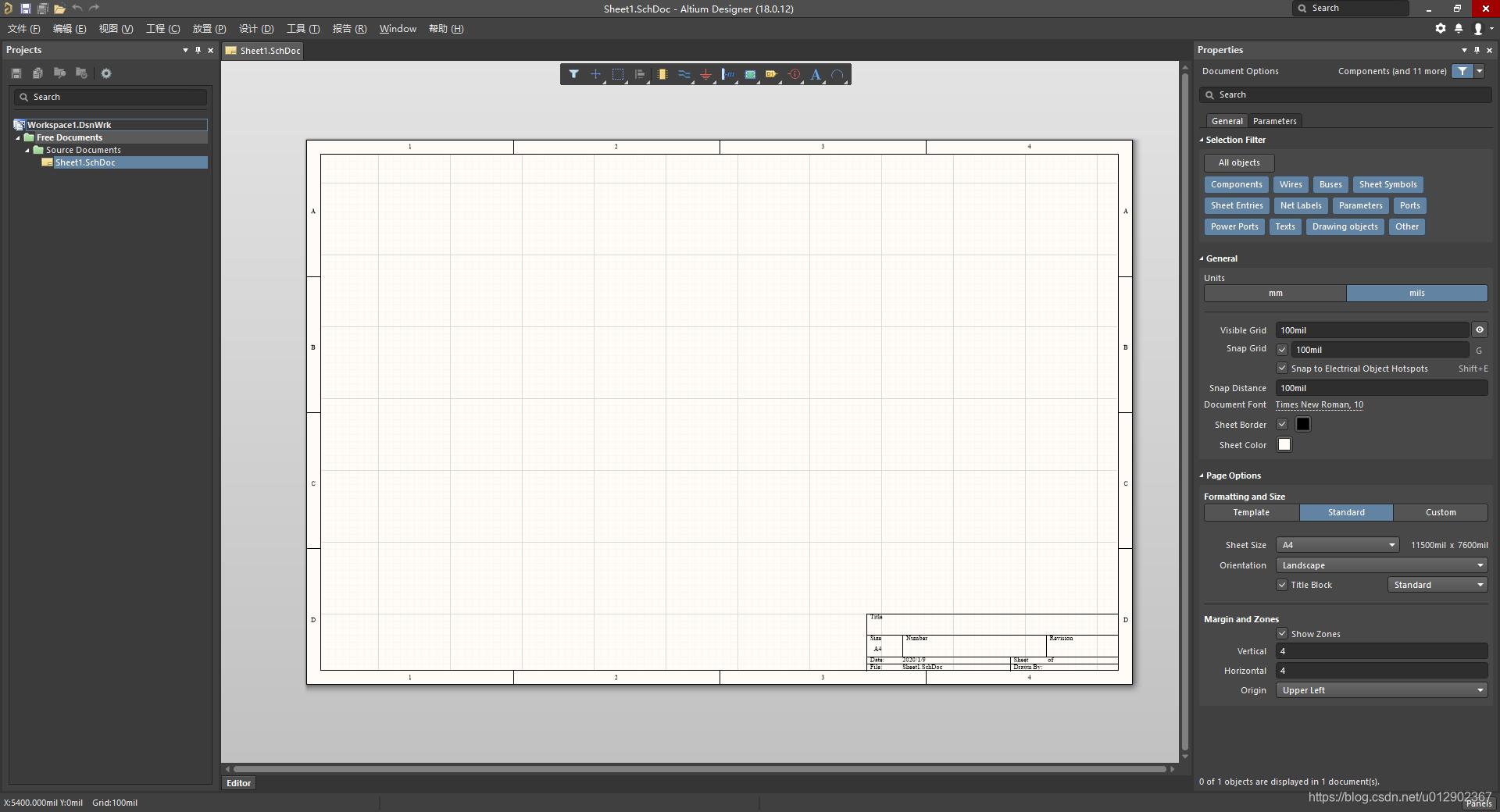

设置原理图参数

在右侧属性列表中由一些基本设置：
在这里插入图片描述
然后Ctrl+S保存文件：

保存好后就可以开始原理图绘制。

元器件库

添加现有原理图库

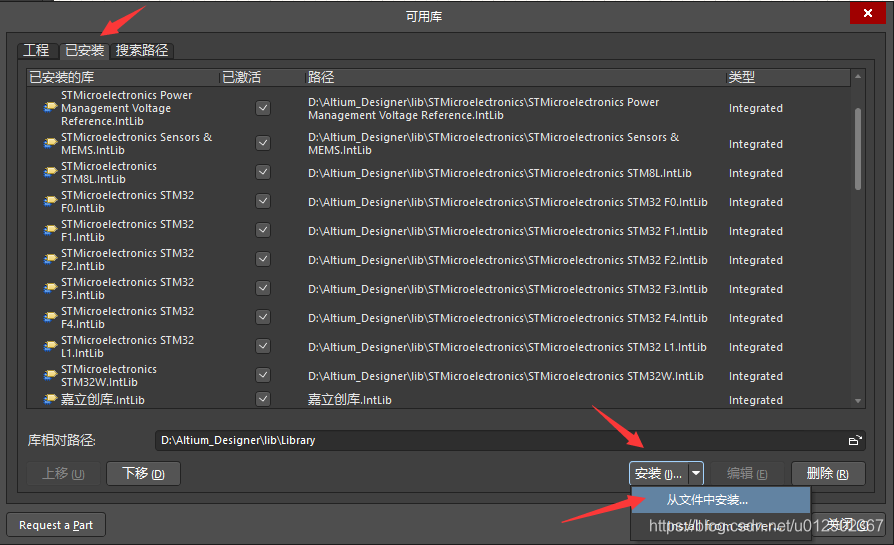

外部原理图库添加方法。

自己绘制

在这里插入图片描述

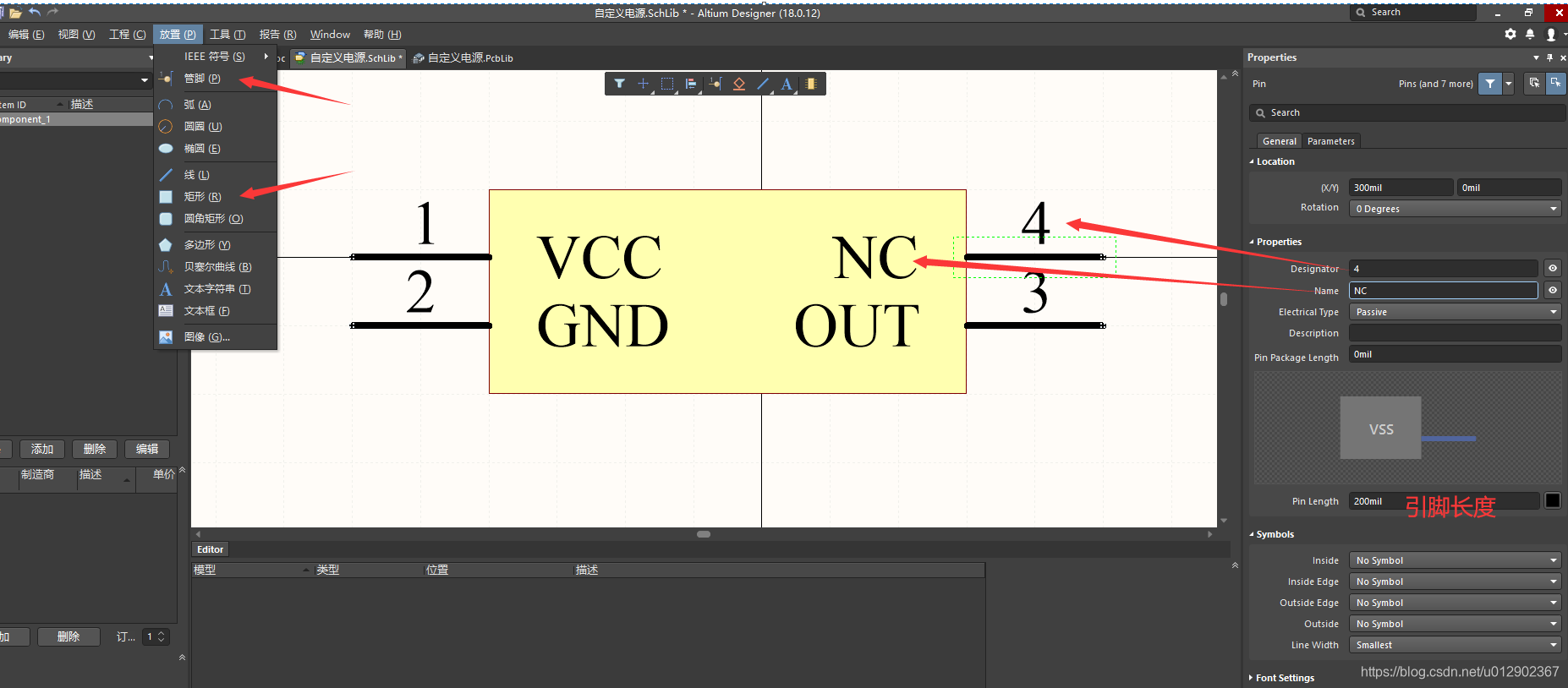

以最简单的4脚芯片为例，四个引脚：VCC,GND,OUT,NC，放置一个矩形，四个管脚：

然后Ctrl+S保存文件：

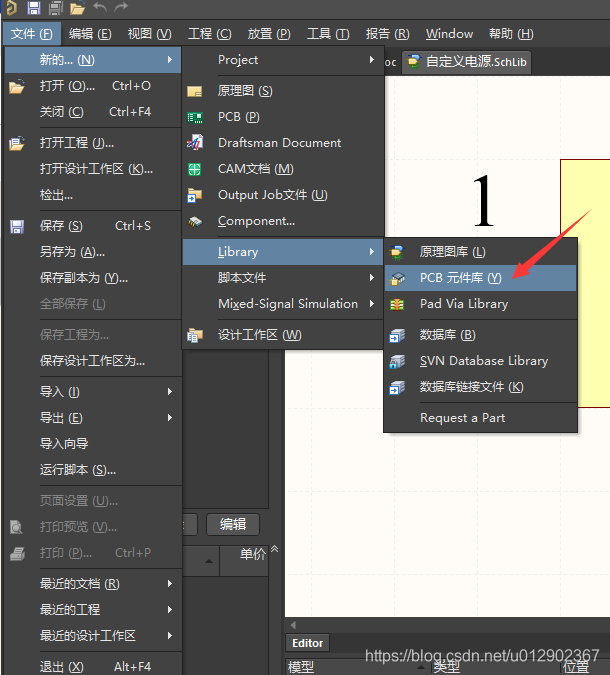

绘制对应PCB库

在这里插入图片描述
Ctrl+S保存文件到上面元器件库一路径下，名字命名和他一致。

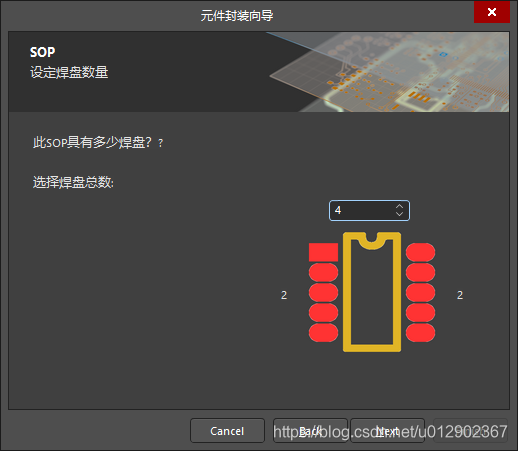

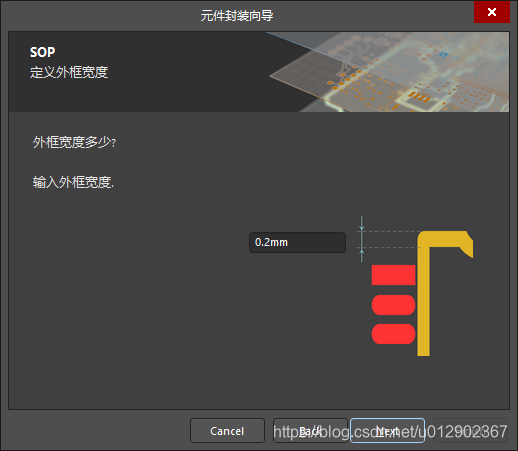

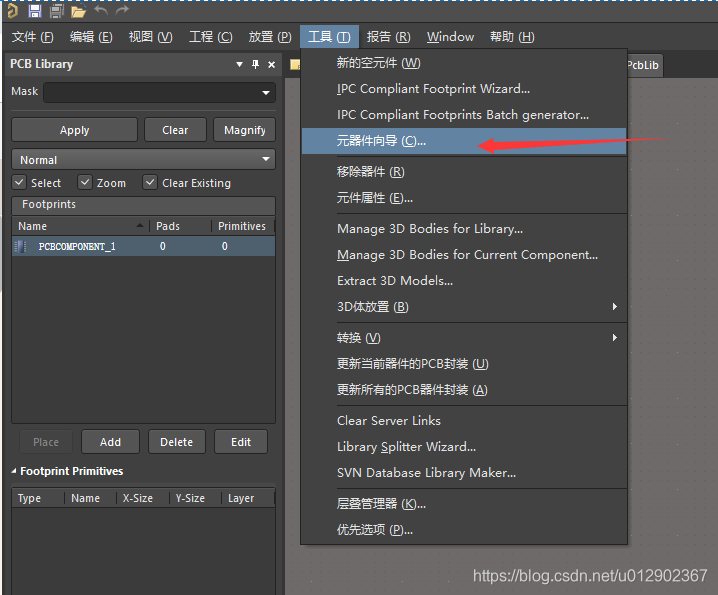

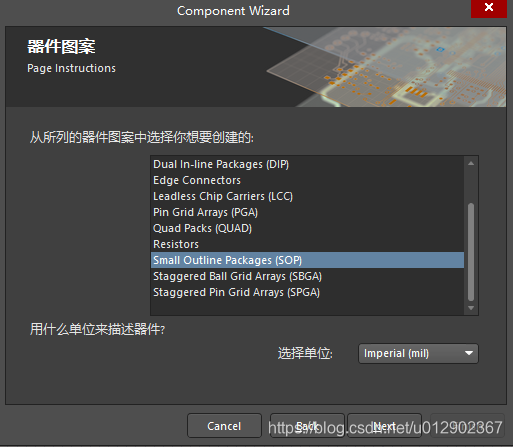

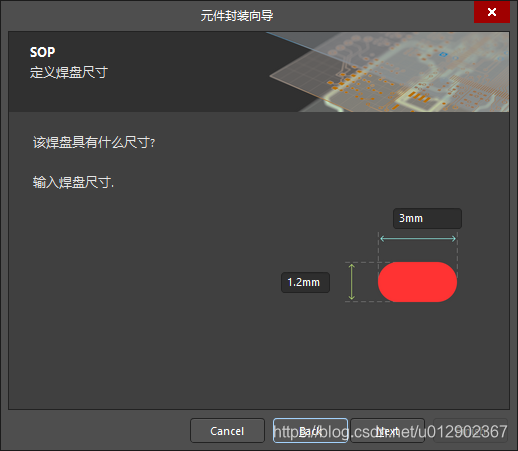

如果是标准的芯片样式可以选择元器件向导：

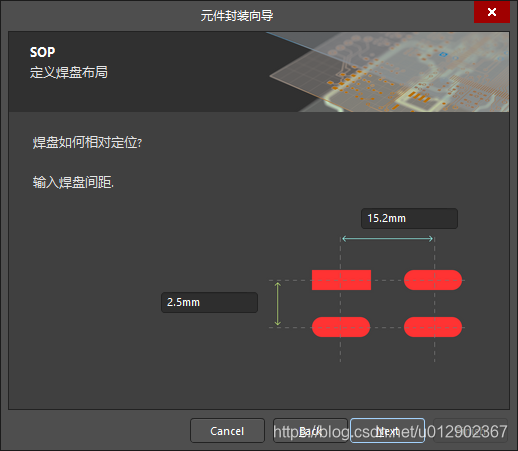

选择是直插还是贴片，可以修改尺寸单位：

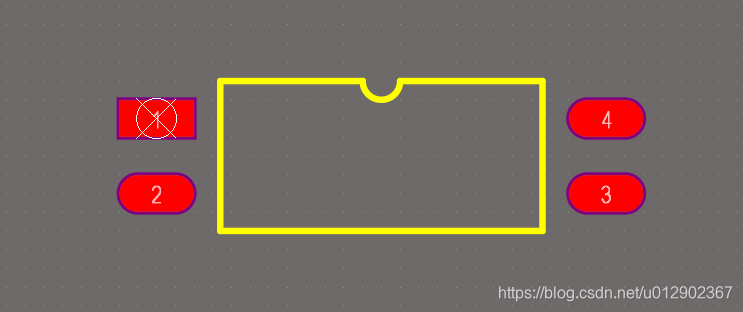

完成后就是这样：

如果是类似1117那种不规则的形状可以自己画，当然组好用游标卡尺或者详细的尺寸表照着画。
在这里插入图片描述

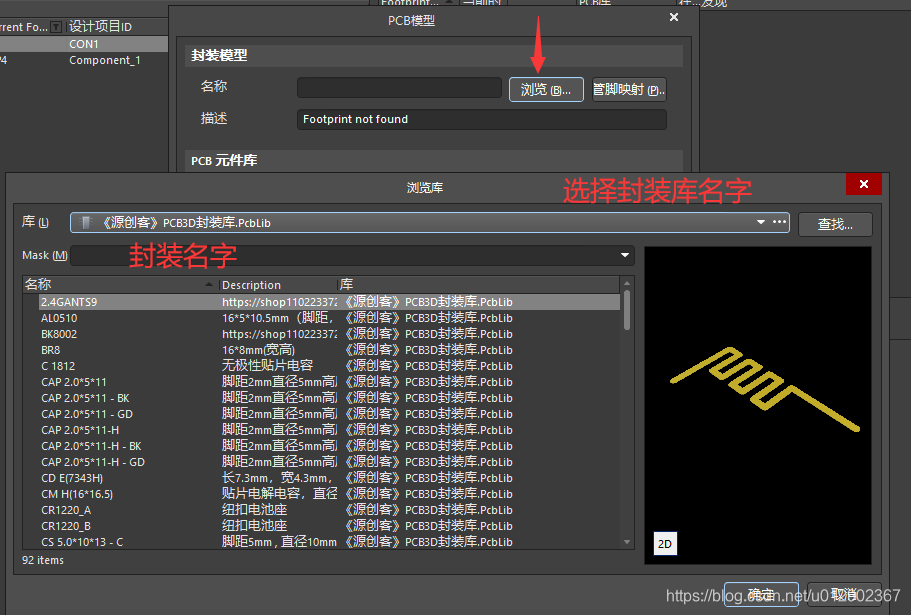

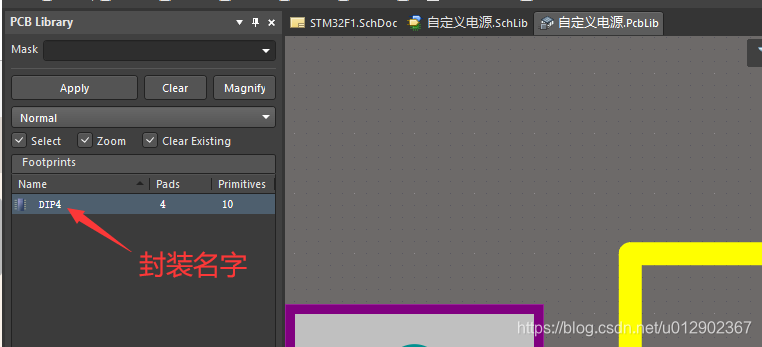

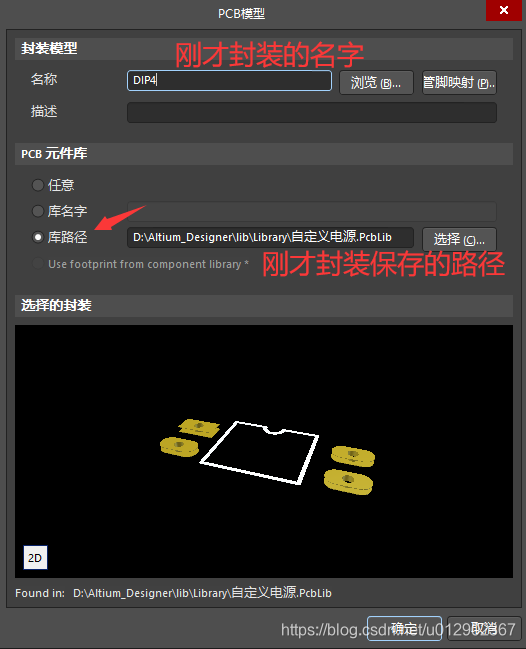

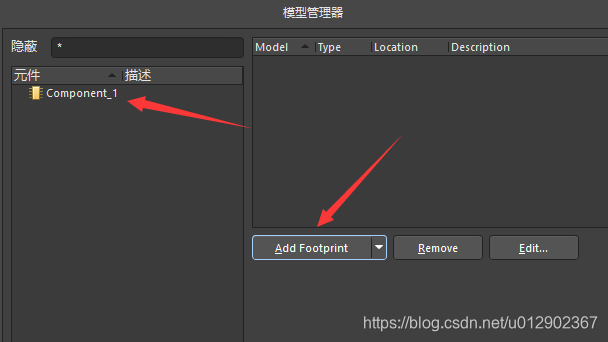

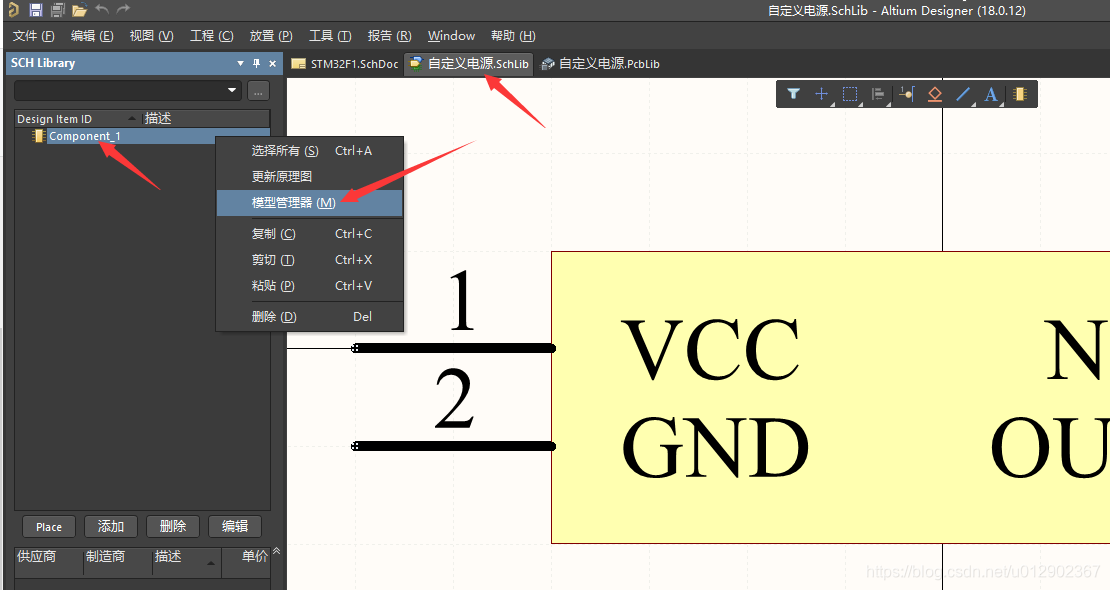

把封装和原理图关联：

点击确定后保存文件。

添加自定义元件库

在这里插入图片描述

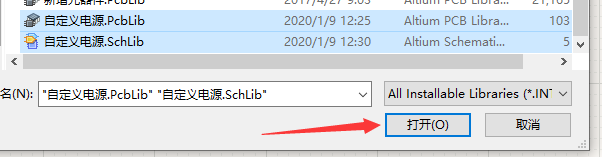

选择刚才新建的原理图库和PCB库点击打开：

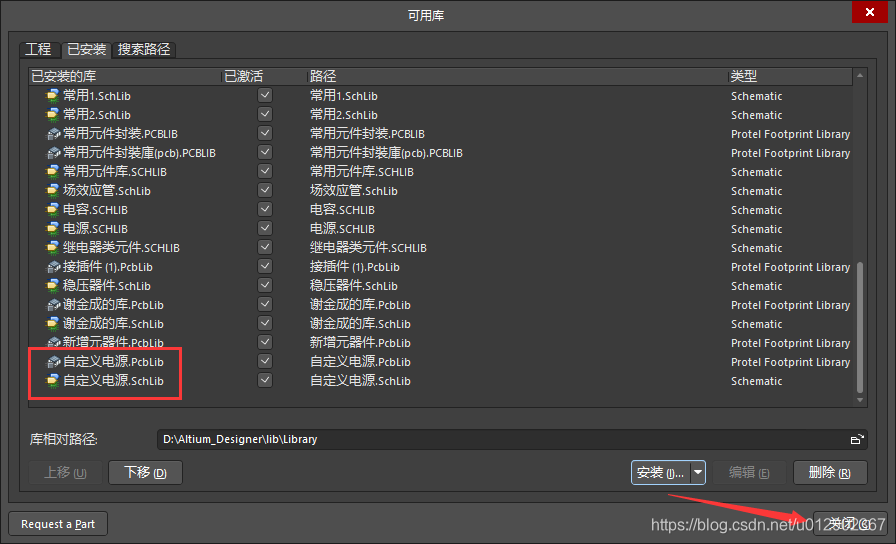

如果出现在列表即可关闭窗口：

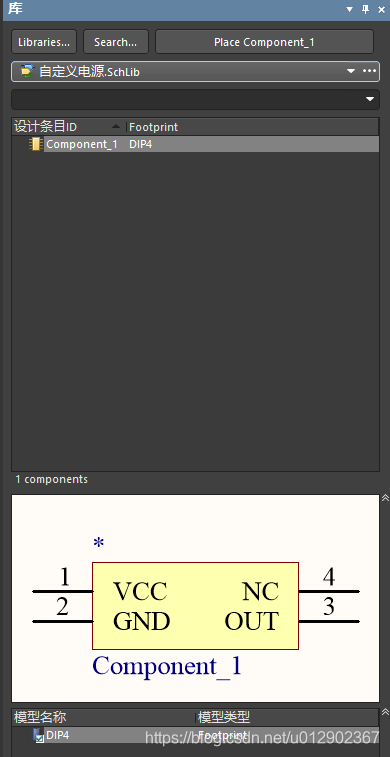

就可以使用刚才画的元件了：

原理图绘制

快捷键使用Ctrl+W可切换为布线，Esc退出布线。

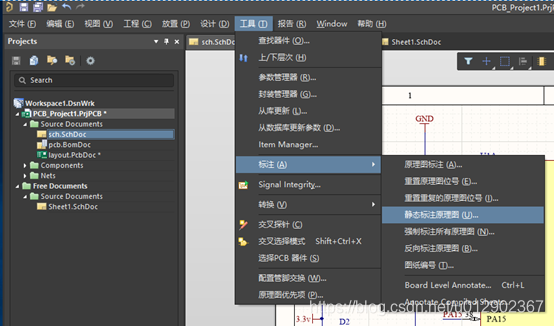

标注

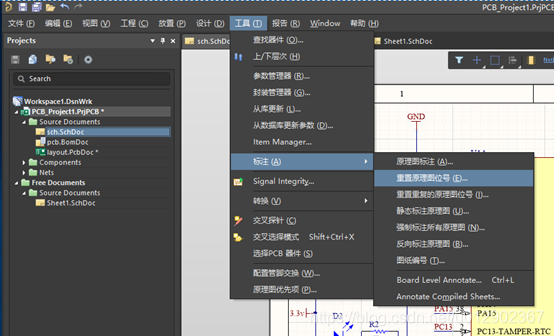

先重置去除已有的：
在这里插入图片描述

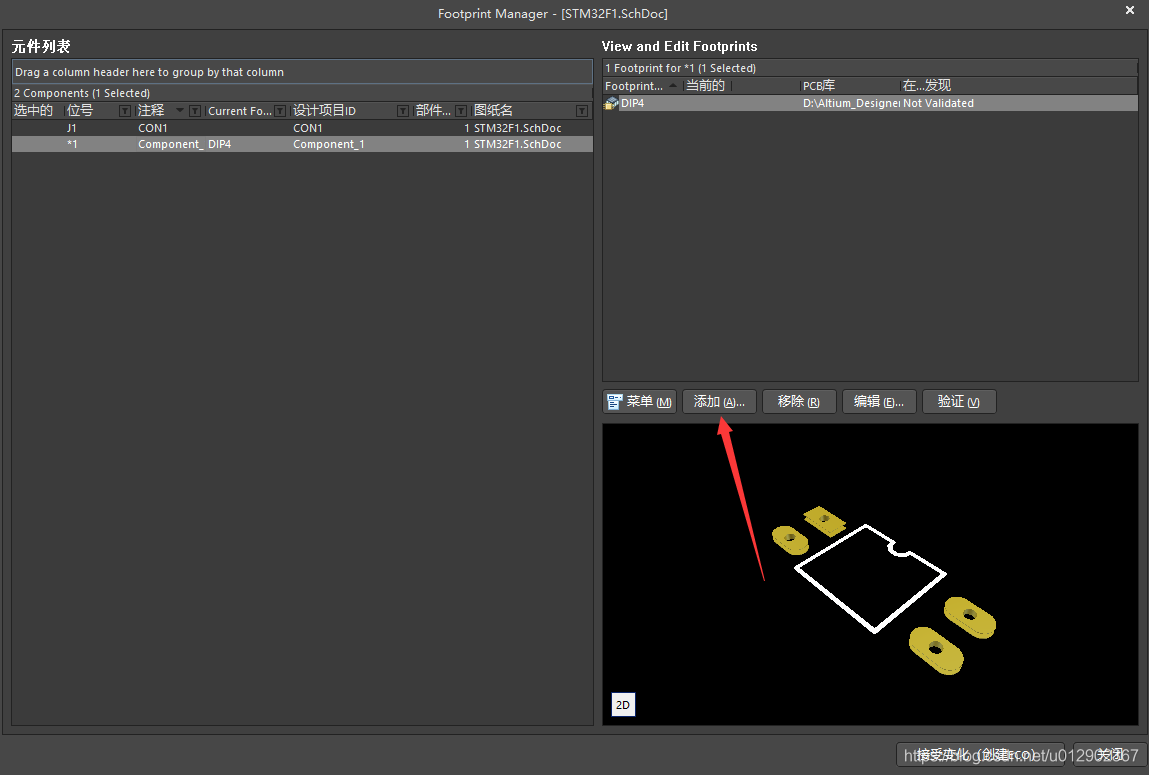

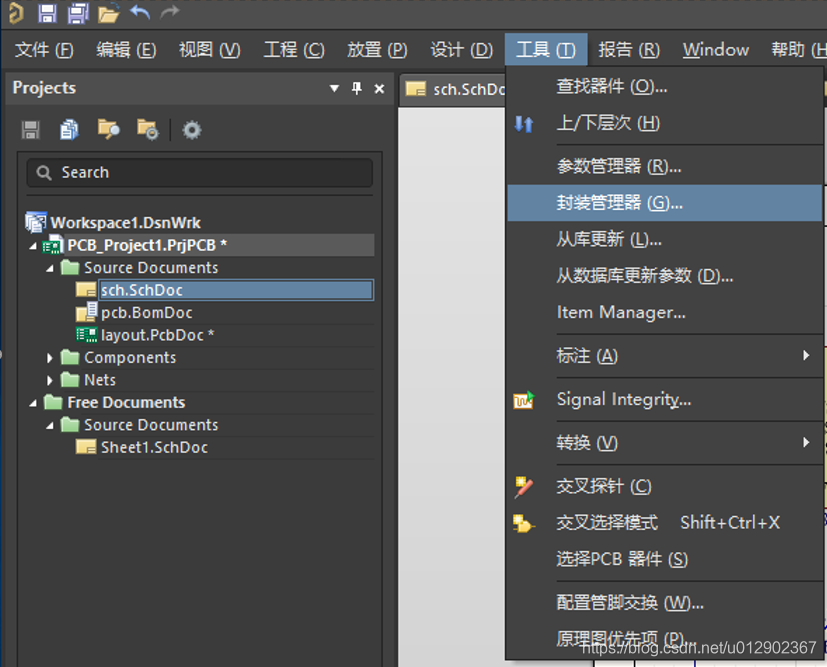

检查所有元器件是否都有封装：

没有的可以添加：

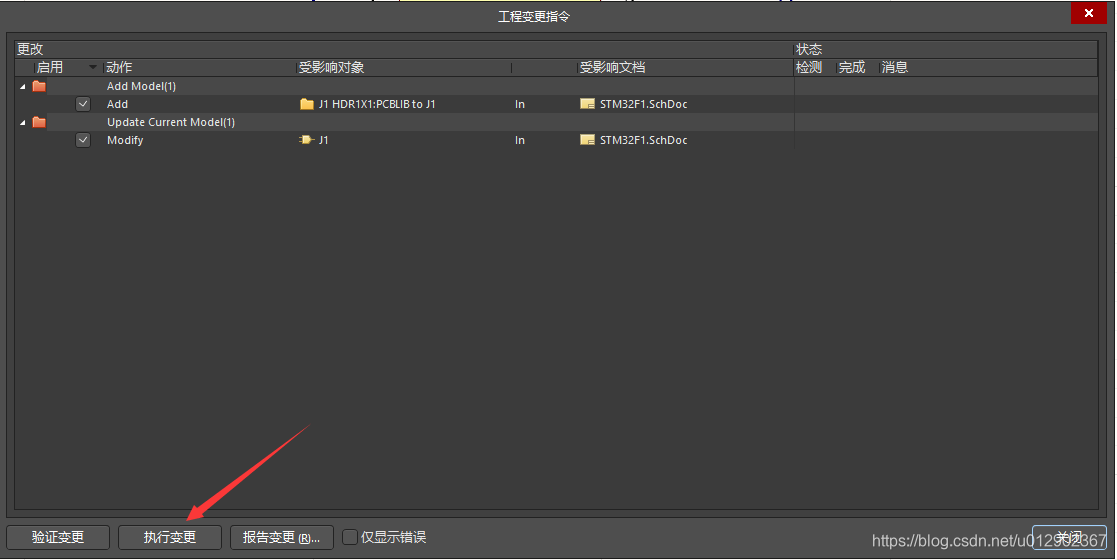

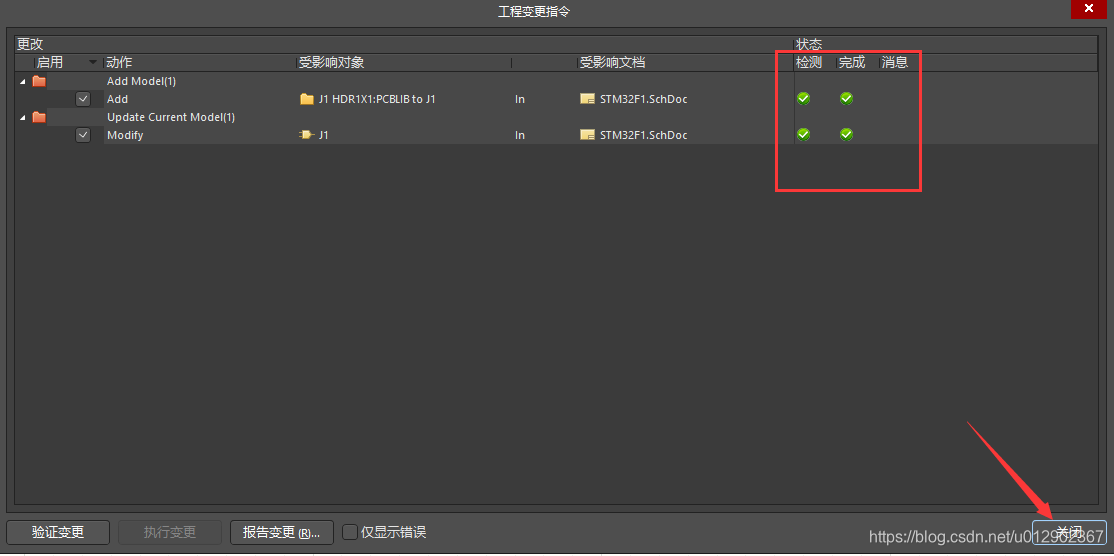

选择完后，点击接受变化：

检查无误后点击点击关闭：

最简单的原理图就先这样，然后把它Layout。

Layout

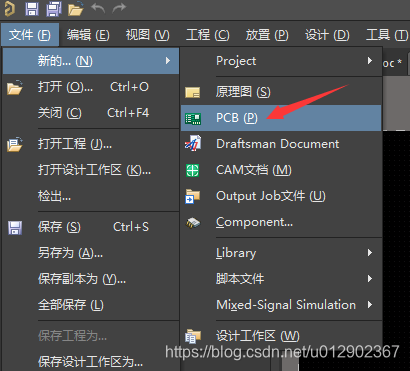

新建PCB并保存文件

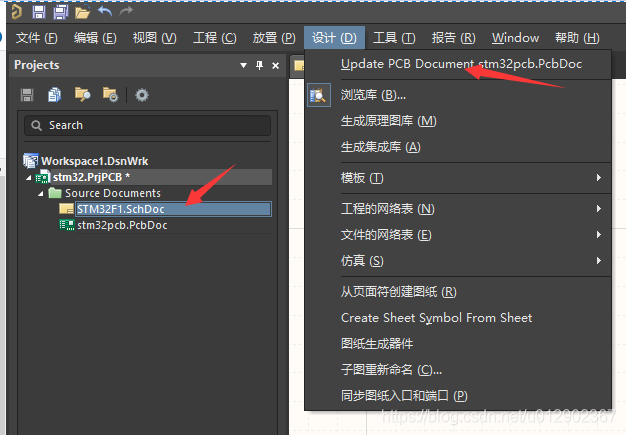

在这里插入图片描述

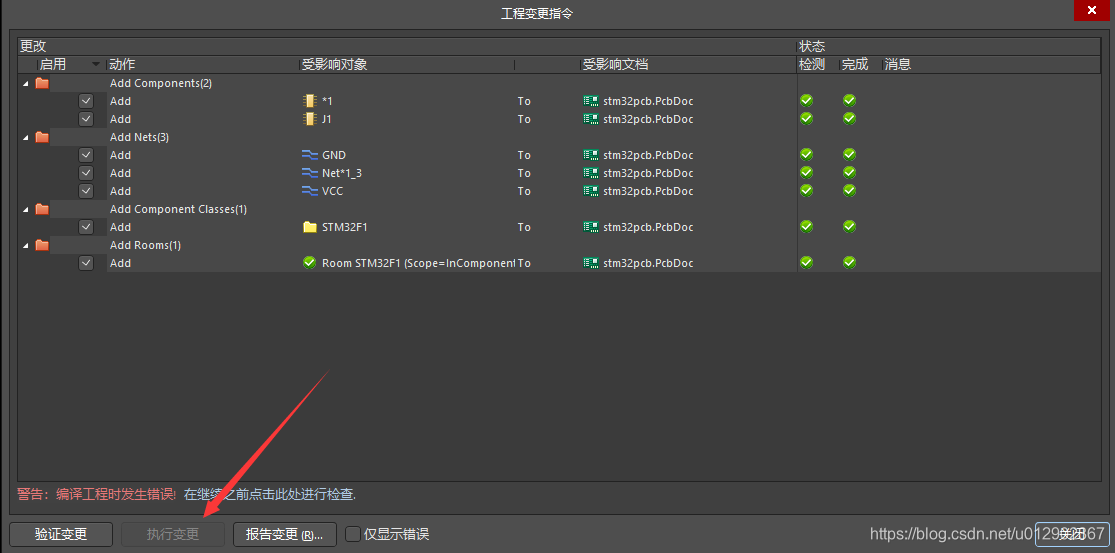

执行变更后关闭：

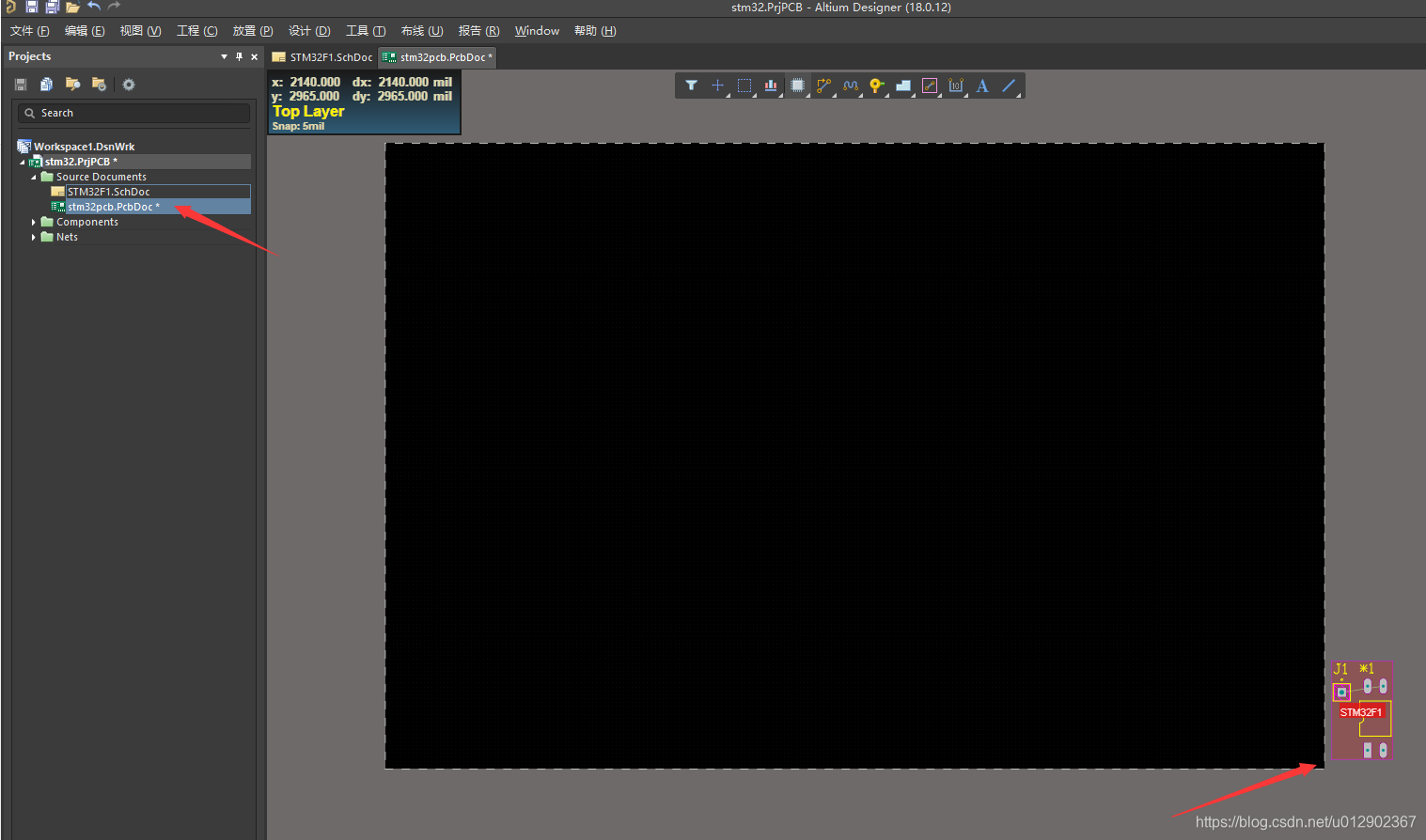

在Pcb文件中就可以看到所有器件了：

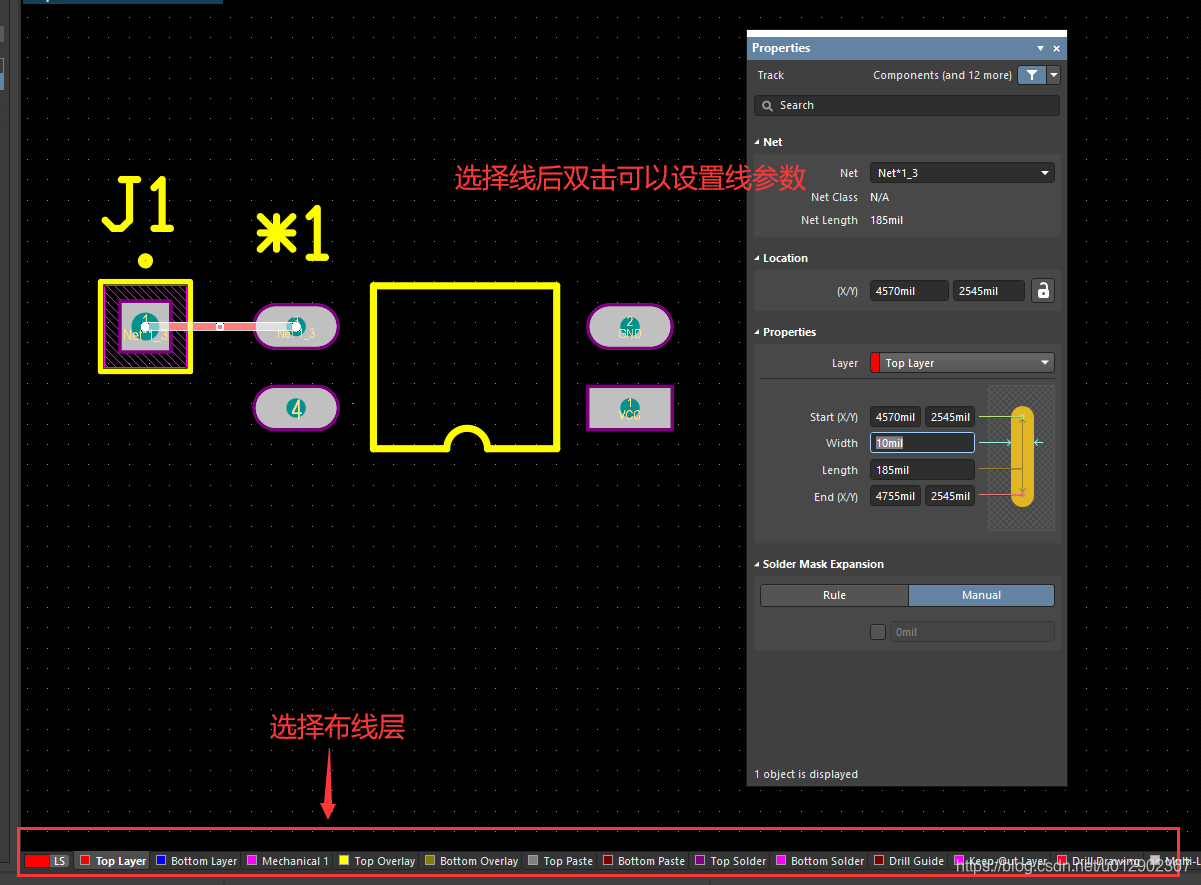

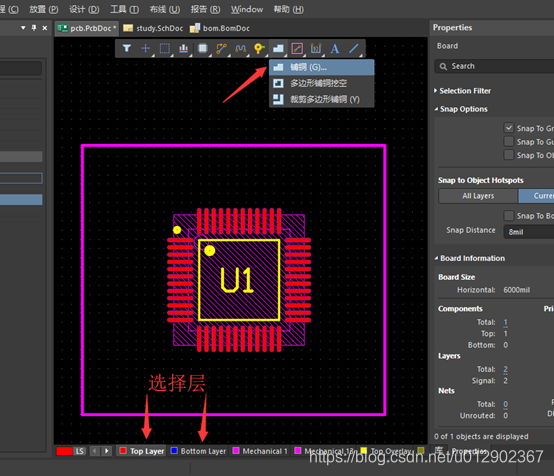

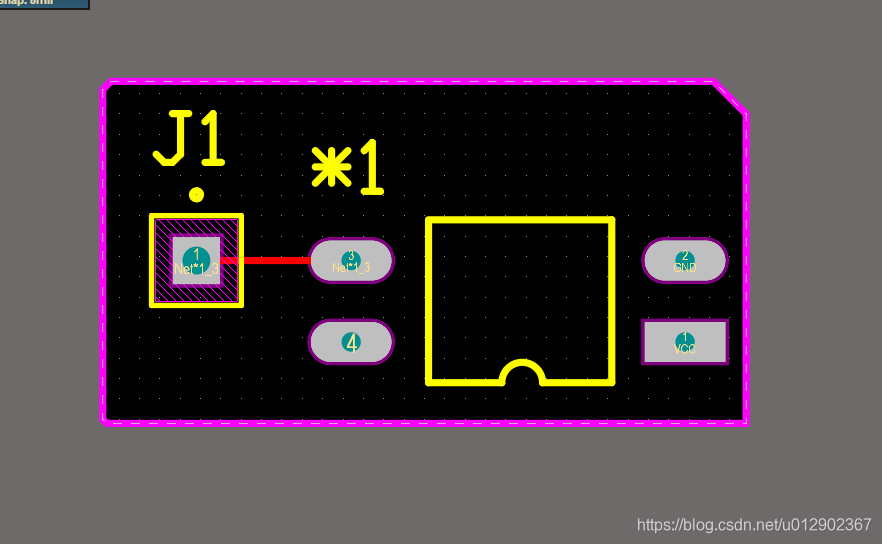

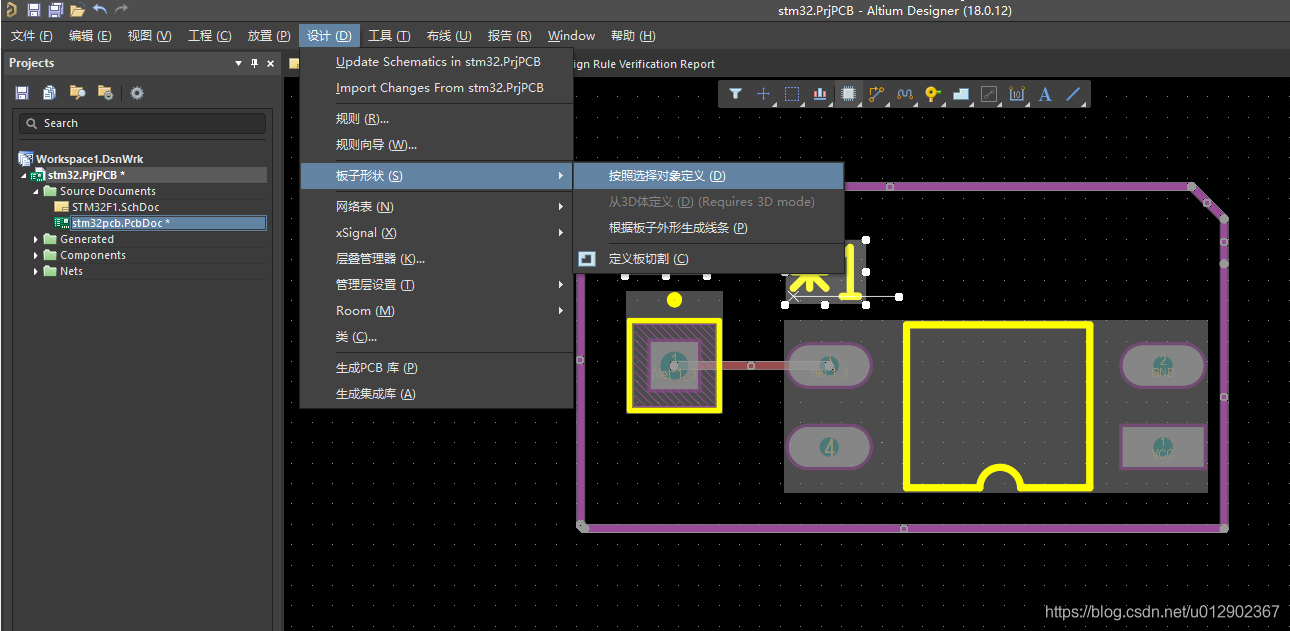

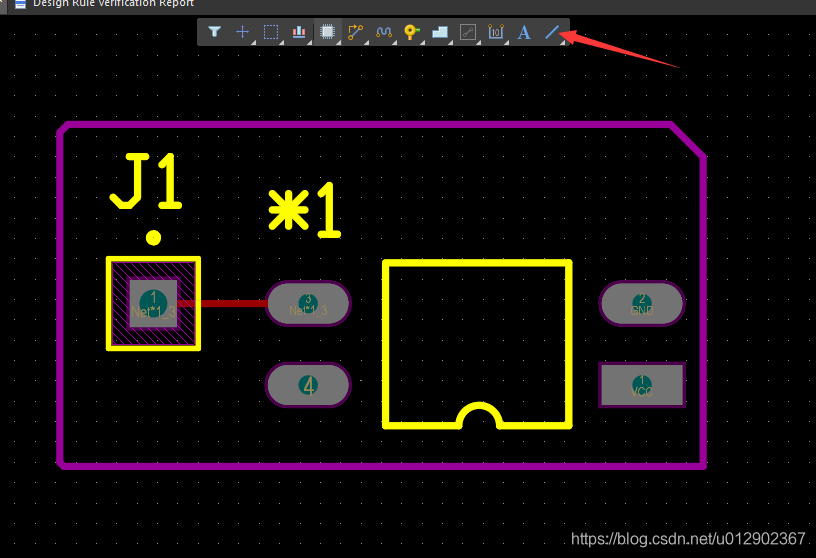

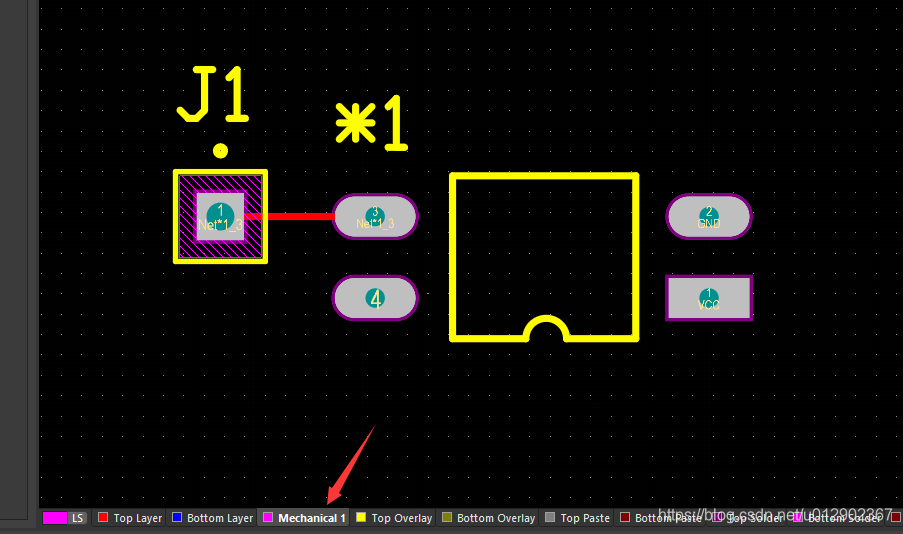

点击选中红色底框，然后Delete，把器件放置到合适位置开始连线：
P+T：连线模式（PCB）
Ctrl+W：连线模式（原理图/PCB）
Ctrl+M：测距
Shift+C：清除测距
Shift+S：切换层显示
Ctrl+F：翻转

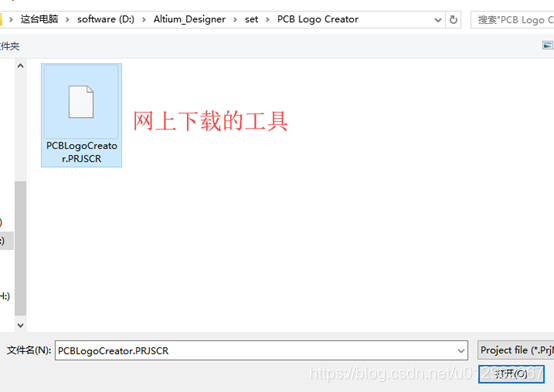

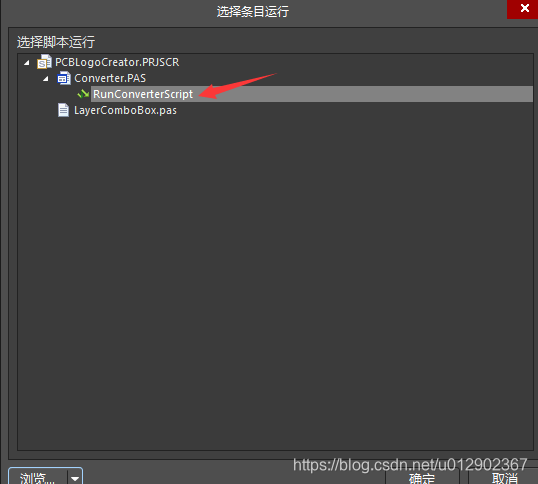

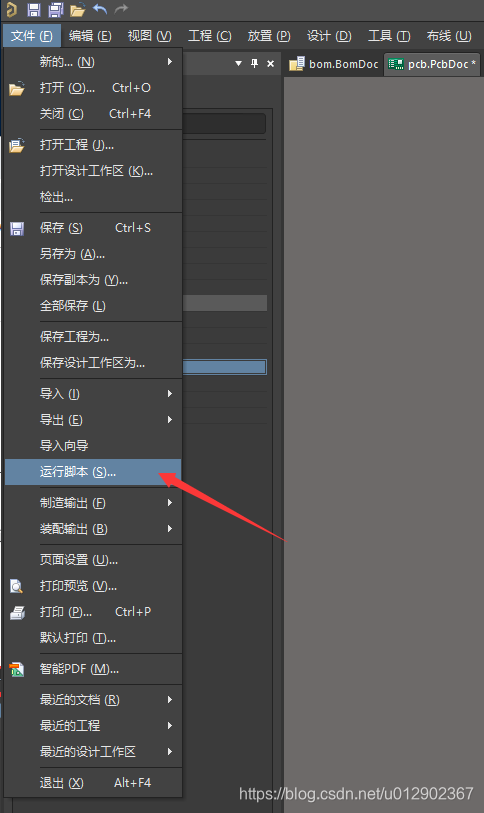

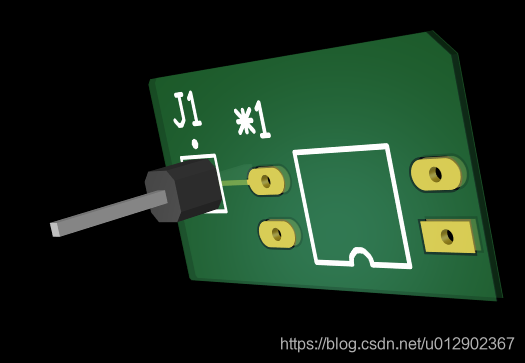

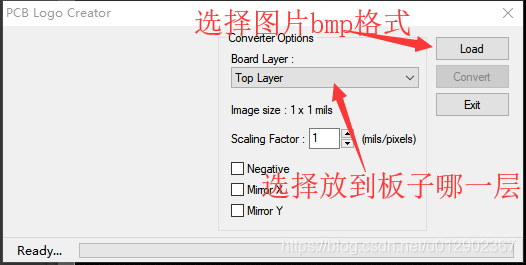

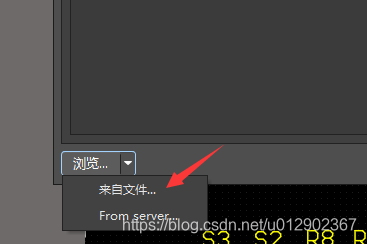

在这里插入图片描述
