引言

随着物联网（IoT）和嵌入式系统的发展，实时操作系统（RTOS）在资源受限的嵌入式设备上得到了广泛应用。FreeRTOS作为一种开源的、可裁剪的RTOS，因其轻量级、高可靠性和易于移植的特性，成为了众多开发者的首选。本文将详细介绍如何在STM32F4系列微控制器上使用FreeRTOS，并通过一个简单的例程来展示其基本用法。

开发环境搭建

硬件准备：STM32F4系列开发板（如STM32F407VG）。
软件准备：
STM32CubeMX：用于配置STM32的外设、时钟和生成初始化代码。
Keil MDK-ARM或STM32CubeIDE：集成开发环境，用于编写、编译和调试代码。
FreeRTOS源码：从FreeRTOS官网下载，或者从STM32Cube软件包中获取适配STM32的FreeRTOS中间件。

配置STM32CubeMX

时钟配置：配置系统时钟，确保系统以合适的频率运行。
外设配置：根据需要配置外设，如USART用于串口调试、LED等。

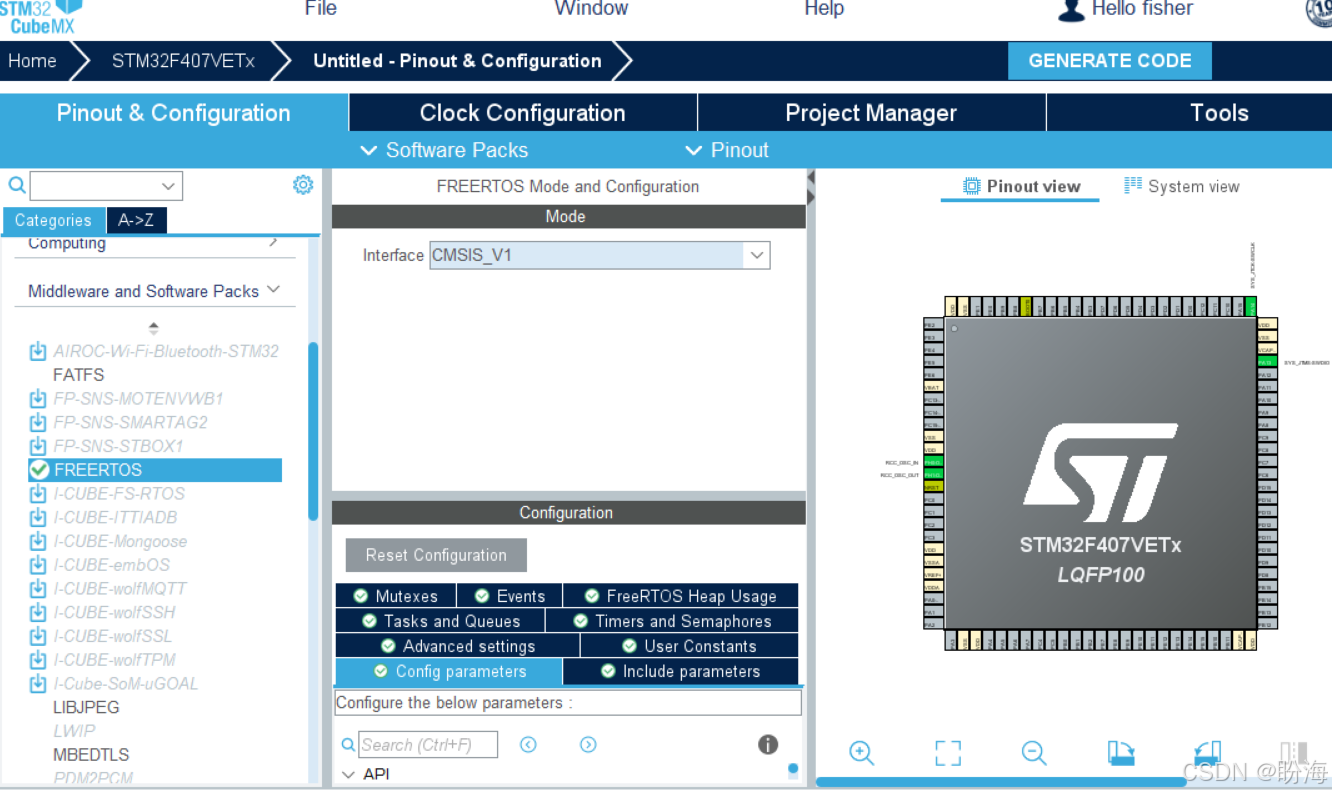

FreeRTOS配置：
在“Middleware”选项卡中启用FreeRTOS。
设置FreeRTOS任务的优先级、堆栈大小等参数。
根据需要添加任务、队列、信号量等资源。

编写FreeRTOS任务代码

以下是一个简单的FreeRTOS任务示例，用于在LED上实现闪烁效果。
#include “FreeRTOS.h”
#include “task.h”
#include “stm32f4xx_hal.h”
// LED引脚初始化
void LED_Init(void)
{
__HAL_RCC_GPIOC_CLK_ENABLE();
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_13;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
}
// LED闪烁任务
void LED_Task(void *pvParameters)
{
LED_Init();
while(1)
{
HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
vTaskDelay(pdMS_TO_TICKS(500)); // 延时500毫秒
}
}
// 创建任务
void MX_FreeRTOS_CreateTasks(void)
{
xTaskCreate(
LED_Task, // 任务函数
“LED_Task”, // 任务名称
configMINIMAL_STACK_SIZE, // 堆栈大小
NULL, // 任务输入参数
tskIDLE_PRIORITY + 1, // 任务优先级
NULL // 任务句柄
);
}
int main(void)
{
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
MX_FreeRTOS_CreateTasks();

// 启动FreeRTOS调度器
vTaskStartScheduler();

// 如果调度器启动失败，则进入死循环（通常不会执行到这里）
while (1)
{
}

}
// 其他必要的回调函数和中断服务程序…

编译与调试

使用STM32CubeMX生成项目文件，并在Keil MDK-ARM或STM32CubeIDE中打开。
编译项目，确保没有错误。
下载程序到STM32F4开发板。
通过串口调试工具观察程序输出（如果有），或观察LED的闪烁效果。

结论

通过以上步骤，我们成功地在STM32F4系列微控制器上移植并运行了FreeRTOS。通过创建简单的LED闪烁任务，我们展示了FreeRTOS的基本用法和任务调度机制。FreeRTOS的强大功能使得开发者能够构建更加复杂、高效的嵌入式系统，而STM32F4系列微控制器的强大性能则为这些系统的实现提供了坚实的基础。
