HEIF 格式简介（源于百度知道）

heic的格式是苹果针对iOS11专门研发的一个照片格式。Heic是Apple iOS和macOS的文件格式，用于处理图像和视频。Heic是IOS 11系统中取代原始视频和照片的H.264和JEP格式。Heic格式不仅可以节省内存，还可以保留原始图像质量。Heic格式是Apple iOS和macOS的专用格式
与JPG相比，它占用的空间更小，画质更加无损。HEIC格式照片支持iOS11及macOS High Sierra（10.13）及更新版本。但是此种格式是无法在Windows 中直接使用看图软件打开的（Windows10 RS4开始支持该格式）。

HEIF和HEIC的关系?

HEIF 是图片格式，HEVC （HEVC 是编码格式(比如 H.264,H.265)）进行编码的 HEIF 图片就是后缀为 .heic 的图片

Qt 支持HEIF插件编译

首先声明，Qt官方并未支持heic格式图片，但已经有大神基于libheif库做了Qt的插件，本文只是帮住大家解决如何编译该Heif插件

插件github地址
编译依赖：Cmake、libheif (≥ version 1.1)、Qt 5 (Core and GUI modules)

官方文档说编译依赖的是cmake、pkg-config（个人不了解，如果有大神请指点）是不准确的，容易产生误导，真实的依赖是Qt+libheif并且通过Cmake进行构建工程

下载编译qt-heif-image-plugin

git clone git@github.com:jakar/qt-heif-image-plugin.git

首先我们直接编译会报错
在这里插入图片描述
这里本质就是我们找不到pkg-config的库，所以我们需要先解决编译环境配置问题

配置构建环境

Libheif地址
安装Libheif，github的readme中已经清楚说明了"Libheif is included in Vcpkg."，该库已经被包含在Vcpkg中，为了简化我们还需要自己编译Libheif，我们直接使用Vcpkg 进行安装Libheif

下载并安装vcpkg

 > git clone https://github.com/microsoft/vcpkg

在这里插入图片描述

> .\vcpkg\bootstrap-vcpkg.bat

在这里插入图片描述

安装Libheif（以64位位列）

#指定安装(编译)64位库
> .\vcpkg\vcpkg install libheif:x64-windows
#指定安装(编译)32位库
> .\vcpkg\vcpkg install libheif:x86-windows
#默认安装32位
> .\vcpkg\vcpkg install libheif

Libheif 编译过程中需要的依赖会自动下载（一下子简单起来）
在这里插入图片描述编译安装之后，输出

安装pkg-config

由于后续会修改Cmake文件，后续并未真正用到pkg-config，此步骤可以忽略，尽量跟着做

./vcpkg install pkgconf:x64-windows

在这里插入图片描述

如何让Cmake 知道我们安装的vcpkg库？

cmake要用vcpkg下载的库
设置DCMAKE_TOOLCHAIN_FILE

“-DCMAKE_TOOLCHAIN_FILE=[path to vcpkg]/scripts/buildsystems/vcpkg.cmake”

我的目录是E:\Git\vcpkg

E:\Git\vcpkg\downloads\tools\cmake-3.22.2-windows\cmake-3.22.2-windows-i386\bin\cmake -B ./build_2019 -G "Visual Studio 16 2019" -A x64 -S . "-DCMAKE_TOOLCHAIN_FILE=E:\\Git\\vcpkg\\scripts\\buildsystems\\vcpkg.cmake"

构建

如果下载了pkg-config可以直接构建成功，否则需要先修改Cmake文件，才可以构建VS工程
在这里插入图片描述
修改Cmake

cmake_minimum_required(VERSION 3.5)  # lowest version tried
#新增加===
#DEBUG增加后缀
set(CMAKE_DEBUG_POSTFIX "d")
set(LIBHEIF_PATH E:\\Git\\vcpkg\\installed\\x64-windows)
###此处路径添加你自己的
set(LIBHEIF_INC_DIR ${LIBHEIF_PATH}\\include)
set(LIBHEIF_LIB_DIR ${LIBHEIF_PATH}\\lib)
#设置附加头文件
include_directories(${LIBHEIF_INC_DIR})
#设置附加库目录
link_directories(${LIBHEIF_LIB_DIR})
#新增加===

set(CMAKE_CXX_STANDARD 11)
set(CMAKE_CXX_STANDARD_REQUIRED ON)
set(CMAKE_CXX_EXTENSIONS OFF)

# make release build, if not specified
# (from https://blog.kitware.com/cmake-and-the-default-build-type/)
set(default_build_type "RelWithDebInfo")

if (NOT CMAKE_BUILD_TYPE AND NOT CMAKE_CONFIGURATION_TYPES)
  set(CMAKE_BUILD_TYPE "${default_build_type}" CACHE STRING "Build type" FORCE)
  set_property(
    CACHE CMAKE_BUILD_TYPE PROPERTY STRINGS
    "Debug" "Release" "MinSizeRel" "RelWithDebInfo")
endif ()

# compiler flags
# TODO: separate GCC and Clang warnings; add more
#修改==
set(
  CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} \
  -Wall \
  ")
#set(CMAKE_CXX_FLAGS_DEBUG "${CMAKE_CXX_FLAGS_DEBUG} -Og")
#修改===

set(sanitizer_flags "-fsanitize=address -fsanitize=undefined")
set(CMAKE_CXX_FLAGS_DEBUG "${CMAKE_CXX_FLAGS_DEBUG} ${sanitizer_flags}")
set(CMAKE_MODULE_LINKER_FLAGS_DEBUG
    "${CMAKE_MODULE_LINKER_FLAGS_DEBUG} ${sanitizer_flags}")

#
# third-party libs
#

# qt
find_package(Qt5 COMPONENTS Core Gui REQUIRED)
add_definitions(-DQT_NO_KEYWORDS)
set(CMAKE_AUTOMOC ON)

# libheif
#修改==
#find_package(PkgConfig)
#pkg_check_modules(libheif REQUIRED libheif>=1.1)

set (LIB_HEIF heif libx265 libde265)
#修改==
#
# project source
#

set(CMAKE_INCLUDE_CURRENT_DIR ON)

set(sources main.cpp qheifhandler.cpp)


add_library(qheif MODULE ${sources})
#修改==
target_link_libraries(
  qheif
  PRIVATE
  Qt5::Gui
  ${LIB_HEIF}
)
#修改==

#
# installation
#

# Use qmake to find plugin dir (adapted from lxqt-qtplugin)
get_target_property(
  QT_QMAKE_EXECUTABLE ${Qt5Core_QMAKE_EXECUTABLE} IMPORTED_LOCATION)

if (NOT QT_QMAKE_EXECUTABLE)
  message(FATAL_ERROR "qmake is not found.")
endif ()

execute_process(
  COMMAND ${QT_QMAKE_EXECUTABLE} -query QT_INSTALL_PLUGINS
  OUTPUT_VARIABLE QT_PLUGINS_DIR
  OUTPUT_STRIP_TRAILING_WHITESPACE)

if (QT_PLUGINS_DIR)
  message(STATUS "Qt5 plugin directory: " "${QT_PLUGINS_DIR}")
else ()
  message(FATAL_ERROR "Qt5 plugin directory cannot be detected.")
endif ()

# Prefix with DESTDIR if available to allow packaging
if (ENV{DESTDIR} AND NOT ENV{DESTDIR} STREQUAL "")
  set(plugins_dir "$ENV{DESTDIR}${QT_PLUGINS_DIR}")
else ()
  set(plugins_dir "${QT_PLUGINS_DIR}")
endif ()

install(
  TARGETS qheif
  LIBRARY DESTINATION "${plugins_dir}/imageformats")

# vim:sw=2

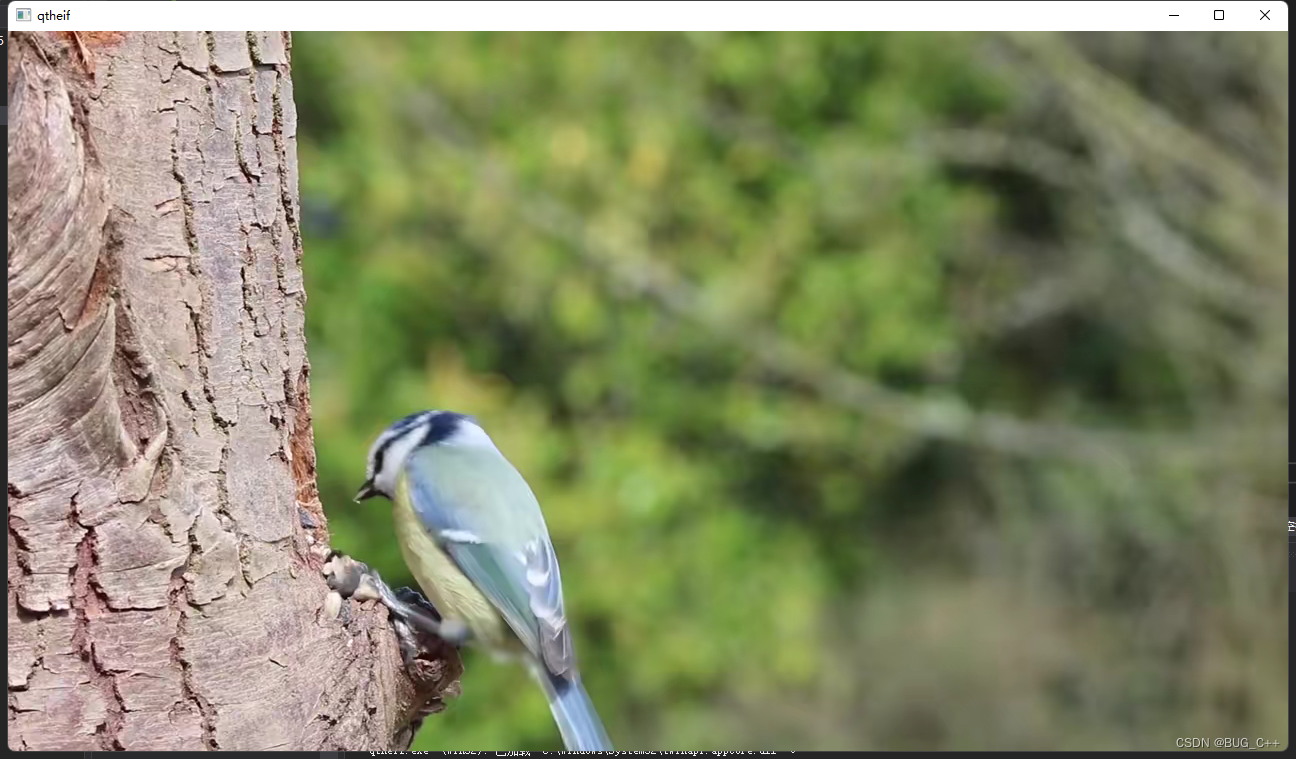

验证

VS直接打开Demo工程
修改例子源码

#include <QApplication>
#include <QDebug>
#include <QImage>
#include<QImageReader>
#include <QLabel>
const QString path="E:\\Git\\qt-heif-image-plugin\\bird_burst.heic";
int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    //输出支持的图片
    qDebug()<<QImageReader::supportedImageFormats();
    const QString imgPath(path);
    QImage image(imgPath);
    if (!image.isNull()) {
        qDebug() << "image size:" << image.size();
        QLabel* label = new QLabel();
        int w = 0;
        int h = 0;
        if (image.width() > image.height()) {
            w = 1400;
            h = (1.0 * image.height()) / (1.0 * image.width() * 1400);
        } else {
            h = 1400;
            w = (1.0 * 1400 * image.height()) /(1.0 * image.width());
        }
        qDebug() << w << h;
        const QPixmap pixmap = QPixmap::fromImage(image);
        label->setPixmap(pixmap);
        label->show();
        label->resize(image.size());
     } else {
           qCritical() << "Invalid image:" << imgPath;
    }

    return a.exec();
}
