【Matplotlib】plt.boxplot() 函数：箱线图（Box Plot）、箱型图

plt.boxplot() —— 箱线图（Box Plot）

matplotlib.pyplot.boxplot() 用于可视化数据的分布情况，可以 显示中位数、四分位数、异常值，适用于 数据分析（EDA）和异常值检测。

---

1. 语法

import matplotlib.pyplot as plt

plt.boxplot(data, vert=True, patch_artist=False, widths=None, notch=False, showfliers=True, showmeans=False)

主要参数

参数	作用
data	需要绘制的 数值数据（列表/数组）
vert	是否 垂直（True）或 水平（False）
patch_artist	是否填充颜色（True 填充）
widths	箱体宽度
notch	是否显示 缺口（表示置信区间）
showfliers	是否 显示异常值（True 显示）
showmeans	是否 显示均值（True 显示）

---

2. 什么是箱线图？

箱线图（Box Plot）展示 数据的分布情况，包含：

• 中位数（Median）：箱子中间的横线。
• 第一四分位数（Q1, 25%）：箱子的底部。
• 第三四分位数（Q3, 75%）：箱子的顶部。
• 异常值（Outliers）：超出 1.5 * IQR 的点（IQR = Q3 - Q1）。
• 上下须（Whiskers）：非异常值的范围（通常是 1.5 * IQR 以内）。

---

3. 基本示例

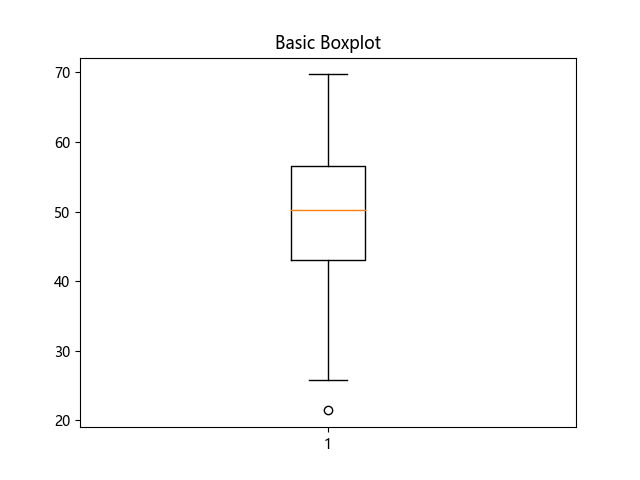

3.1 画单个箱线图

import matplotlib.pyplot as plt
import numpy as np

# 生成数据
data = np.random.randn(100) * 10 + 50  # 生成 100 个均值 50 的数据

# 绘制箱线图
plt.boxplot(data)

plt.title("Basic Boxplot")
plt.show()

📌 作用

• 显示数据的中位数、四分位数和异常值。


---

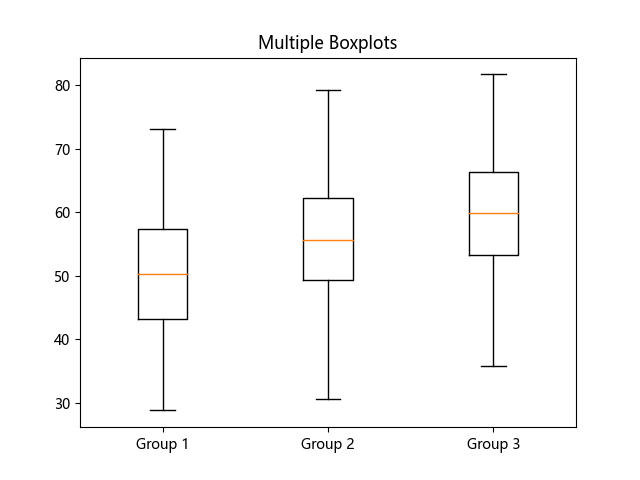

3.2 画多个数据的箱线图

data2 = [np.random.randn(100) * 10 + i for i in [50, 55, 60]]  # 生成 3 组数据

plt.boxplot(data2, labels=["Group 1", "Group 2", "Group 3"])

plt.title("Multiple Boxplots")
plt.show()

📌 作用

• labels 添加分组名称。


---

4. 进阶用法

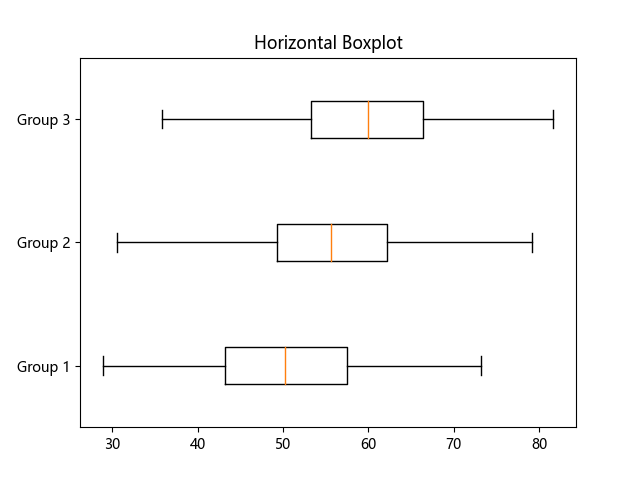

4.1 横向箱线图（vert=False）

plt.boxplot(data2, labels=["Group 1", "Group 2", "Group 3"], vert=False)

plt.title("Horizontal Boxplot")
plt.show()

📌 作用

• vert=False 横向展示箱线图。


---

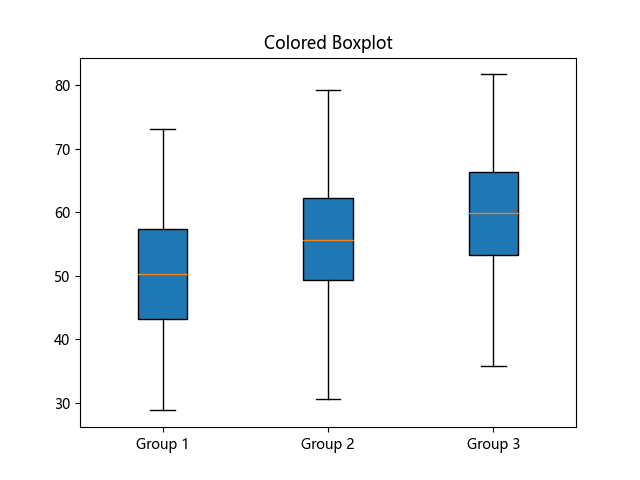

4.2 添加颜色（patch_artist=True）

plt.boxplot(data2, labels=["Group 1", "Group 2", "Group 3"], patch_artist=True)

plt.title("Colored Boxplot")
plt.show()

📌 作用

• patch_artist=True 填充颜色（可配合 facecolor 自定义颜色）。


---

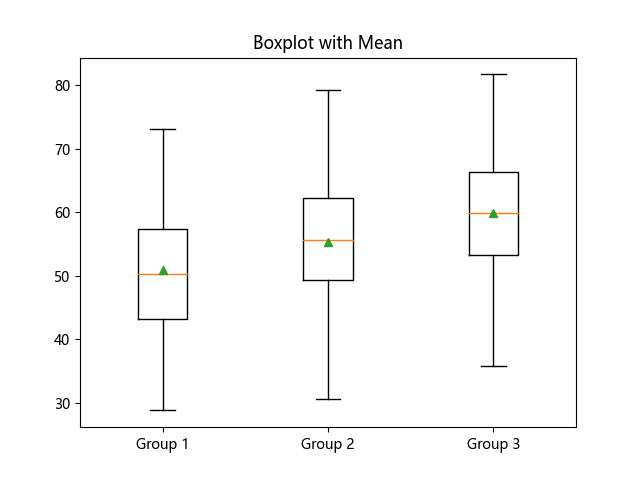

4.3 显示均值（showmeans=True）

plt.boxplot(data2, labels=["Group 1", "Group 2", "Group 3"], showmeans=True)

plt.title("Boxplot with Mean")
plt.show()

📌 作用

• showmeans=True 在箱线图中显示均值（用 ^ 标记）。


---

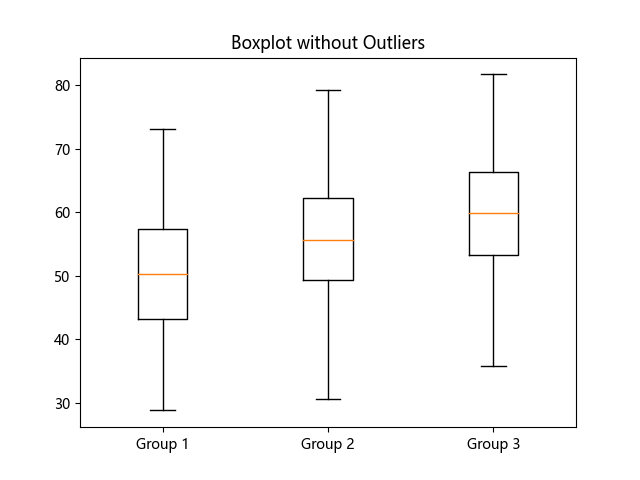

4.4 隐藏异常值（showfliers=False）

plt.boxplot(data2, labels=["Group 1", "Group 2", "Group 3"], showfliers=False)

plt.title("Boxplot without Outliers")
plt.show()

📌 作用

• showfliers=False 隐藏异常值。


---

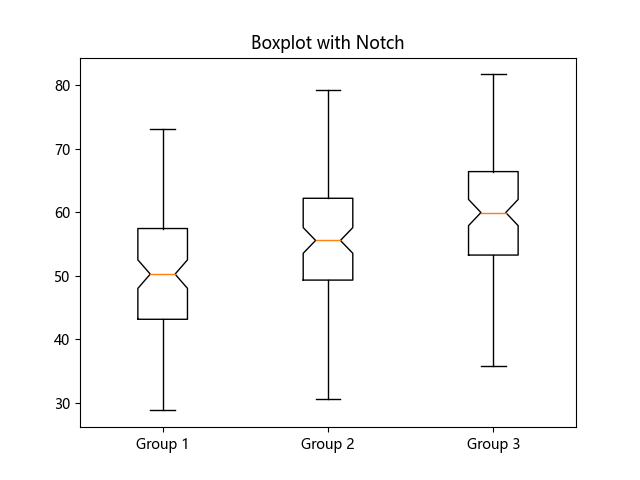

4.5 添加缺口（notch=True）

plt.boxplot(data2, labels=["Group 1", "Group 2", "Group 3"], notch=True)

plt.title("Boxplot with Notch")
plt.show()

📌 作用

• notch=True 显示缺口（表示中位数的置信区间）。


---

5. plt.boxplot() vs sns.boxplot()

	plt.boxplot()	sns.boxplot()
风格	基础	美观
支持 hue 分类	❌	✅
适用于	数据分布分析	更美观的可视化

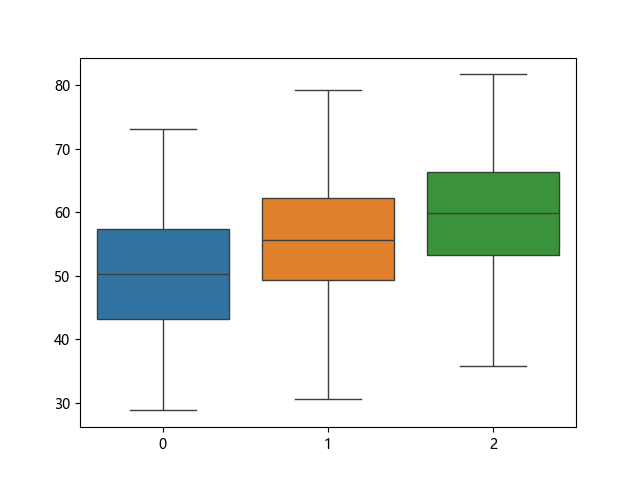

import seaborn as sns

sns.boxplot(data=data2)
plt.show()

📌 推荐

• 简单分析 → plt.boxplot()
• 更美观 → sns.boxplot()


---

6. 总结

✅ plt.boxplot() 适用于数据分布可视化，适用于异常值检测。
✅ 常见参数

• showmeans=True 显示均值，showfliers=False 隐藏异常值。
• notch=True 显示缺口，patch_artist=True 填充颜色。
