SapphireRapids NVMe Aggregate Performance with灵活IO测试--学习笔记（二）

本文链接：https://blog.csdn.net/u013201718/article/details/132684617

4.主机系统配置

由于NVMe控制器使用队列和数据缓冲区，这些队列和数据缓冲区可以托管在主机系统内存空间的任何位置，因此假设主机系统具有足够的内存容量和内存带宽来同时处理多个NVMe访问，以避免受到内存带宽限制。主机系统是Sapphire-Rapid 2S系统，每个插槽上配置了8个DDR5 64GB,1DPC,运行在每个插槽上的速度为4800MTS（例如，共1TB内存容量）。

4.1 根端口的硬盘数量

Sapphire Rapids 支持链路分叉到 x2s（第四代 PCIe Gen 4）和 x4s（第五代 PCIe Gen 5），以便为 NVMe 设备提供显著的聚合带宽。
每个根端口能有效支持 4 个 NVMe Gen5 x4 或 8 个 NVMe Gen4 x2。

针对大多数客户使用的配置，性能研究和调优指南将覆盖在本地套接字上同时访问的最多 16 个 NVMe Gen5 x4 或 16 个 NVMe Gen4 x4。

4.2 操作系统和IO 引擎

本文档的范围不涵盖Linux Kernel I/O限制，也不突出SPDK（Storage Performance Development Kit）或io_uring提供的I/O性能改进。主要是帮助客户在更多工作负载上实现最佳的总体性能，而无需修改应用程序使其与SPDK兼容，或者强制它们迁移到仅在内核5.1及更高版本中可用的io_uring。在测试过程中，使用CentOS Stream 8.0,并在内核4.18/5.15和libaio中使用作为IO引擎。

SPDK和IO_uring的优势将在下面进行文档记录和介绍。

SPDK（Storage Performance Development Kit）是一个开源的、高性能的存储性能开发工具包。它旨在提供一组用户空间库和驱动程序，用于构建高性能、低延迟的存储应用程序。SPDK主要通过去除传统存储栈中的操作系统内核和网络协议栈，直接在用户空间进行数据传输和处理，从而实现更高的性能和更低的延迟。它提供了多种基于内存的存储技术，包括轻量级块存储、NVMe和RDMA（远程直接内存访问）等。SPDK支持多种存储设备和网络技术，并且提供了丰富的API和工具，使开发者能够更轻松地构建高性能的存储应用程序。

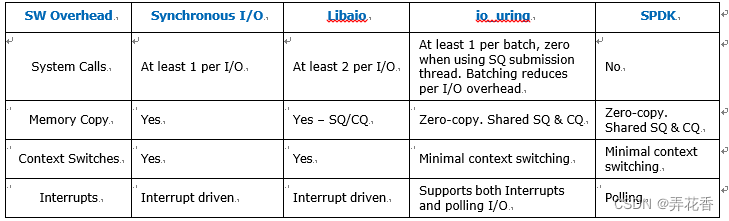

SDPK和IO_uring的优势：

io_uring：每个批次至少有一个，当使用SQ提交线程时为零。批处理减少了每个I/O的开销。

本文档将重点展示上下文切换对总体I/O性能的影响，并探讨如何最小化它以恢复潜在的性能下降。以FIO负载对4个NVMe Intel P5800X进行4K随机读访问为例，我们可以看到大量的中断和上下文切换：

不同IO引擎的硬件中断和上下文切换

Metric

Libaio

io_uring

Comment

HW Interrupts (Thousands per seconds)

4612

21.80

io_uring polling 轮询消除了中断

Context Switch (Thousands per second)

4520

114.2

Reduces context switches by 99%

4.3 FIO和Linux内核版本或配置

如果同时访问多个NVMe设备，内核5.15可能需要进行一些重新配置以提高NVMe性能。禁用以下内核配置项并重新构建内核，可以使性能达到同时访问4个NVMe设备的预期目标。

CONFIG_UNINLINE_SPIN_UNLOCK=n
CONFIG_DEBUG_SPINLOCK=n
CONFIG_IMS_MSI=n
CONFIG_IMS_MSI_ARRAY=n
CONFIG_DMA_API_DEBUG=n

CONFIG_UNINLINE_SPIN_UNLOCK是指内核配置项，表示是否开启将自旋锁（spinlock）解锁操作的代码内联到调用函数的过程中。

CONFIG_DEBUG_SPINLOCK用于开启或关闭自旋锁（spinlock）的调试功能。当该配置项启用时，内核会提供更多的自旋锁调试信息，帮助开发者定位和解决自旋锁相关的问题。

CONFIG_IMS_MSI用于启动或禁用Intel IMS（Integrated Management System）的MSI(Message Signaled Interrrupt)特性.IMS是一种用于管理和监控Intel服务器的技术，而MSI是一种用于替代传统的中断方式的高效中断处理机制，通过启动该配置项，可以开启对Intel IMS的MSI支持。

CONFIG_IMS_MSI_ARRAY是Linux内核配置选项，用于启动IMS芯片组的MSI阵列支持。IMS（Intel Mobile System）是一种针对移动设备应用的芯片组，其中包含了多种功能模块，如处理器、图形核心、IO控制器、音频处理器等。启动CONFIG_IMS_MSI_ARRAY选项可支持IMS芯片组的MSI阵列，用于优化中断处理性能，并提高系统的稳定性和可靠性。

CONFIG_DMA_API_DEBUG Linux内核配置选项，用于启动DMA(Direct Memory Access,直接内存访问) API的调试功能。

DMA时一种数据传输方式，允许外部设备直接访问系统内存，而不需要经过中央处理器的干预。这种方式可提高数据传输的效率和性能，减轻处理器的负载。在Linux内核中DMA API提供了一组函数和接口，用于管理和控制DMA的操作。

启用CONFIG_DMA_API_DEBUG选项可以启动DMA API的调试功能，在运行是收集相关的调试信息，这些调试信息可以帮助开发者诊断和解决与DMA相关的问题，如数据传输错误、性能瓶颈等。开启可能会增加系统的开销和运行时的开销，故一般在调试和开发阶段使用，生产环境中建议关闭此选项。

补充：

MSI是一种冲断处理机制，用于取代传统的电平触发中断方式，在传统的电平触发中断中，设备通过将一个电平信号发送给处理器来请求中断。在MSI中设置通过发送一个消息给处理器来请求中断。这个消息可以通过总线上的某个特定的信号线（如PCIe中的消息地址线）或通过内存写入的方式传递给处理器。MSI的优点是可以减少总线的占用并提高系统的性能，在传统的电平触发中断中，设备之间可能会争夺同一个中断线，导致冲突和延迟。而MSI使用不同的消息地址，每个设备可以有独立的中断，从而避免了冲突和延迟，MSI还可以提供更多的中断向量，支持更多的设备。也属于硬中断

需要注意的是，MSI的使用需要硬件和驱动程序的支持，处理器和设备必须支持MSI，且驱动程序也不相应地配置和处理MSI中断。

4.4 NVMe*设备和主机的功耗和温度限制

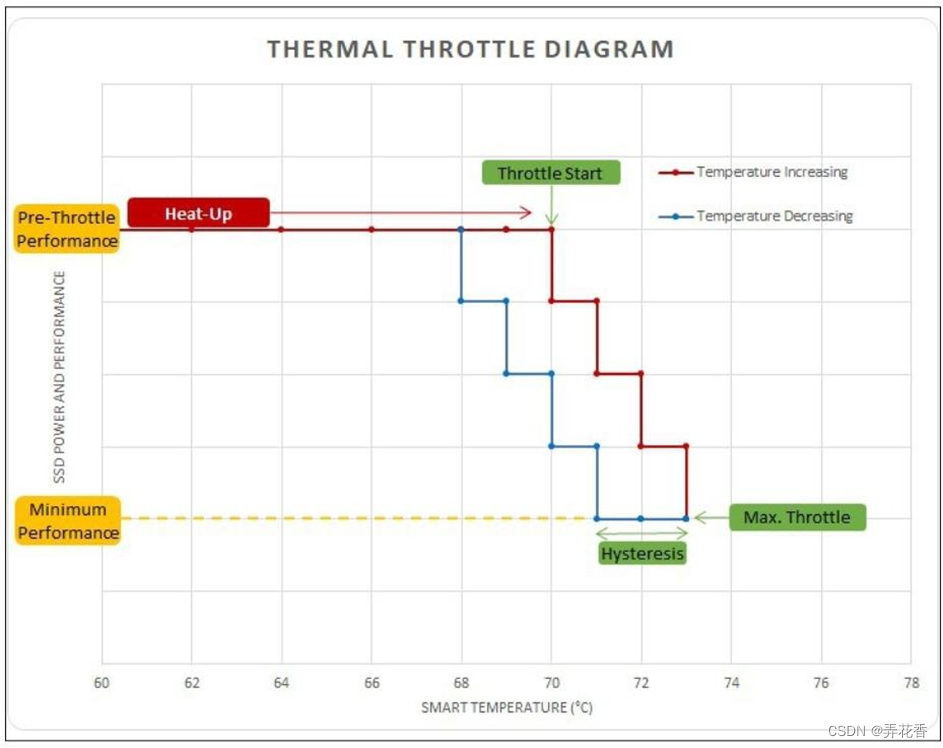

当访问NVMe设备时，存储介质（NAND闪存或3D交叉点存储器）可能会以满速运行，产生显著的热功耗，系统可能会变得异常。为解决这个问题，NAND设备会根据其ASIC、媒体和电路板的温度传感器报告综合温度，当温度达到70摄氏度（根据SMART报告）时，可能会发生热限制，NVMe设备会减慢性能，热限制通过在N个线性步骤中移动电源上限/预算来工作，一些NVMe厂商可能会实现4个步骤，从70摄氏度开始限制，最高可达74摄氏度，如下图所示：

在进行NVMe测试时，测试人员应确保环境温度保持恒定，并确保待测NVMe设备具有适当的散热。

4.5 主机系统CPU频率、缓存利用率、内存带宽

FIO是一个广为认可的行业基准测试工具，用于测试NVMe设备，因为它能将存储设备推向极限，以提供最高的输入/输出每秒，并且其通过生成多个线程或进程执行特定类型的I/O操作而具有灵活性。用户可通过配置文件和与I/O负载相匹配的作业文件来指定所需的操作。另需要确保主机系统能够承受压力测试水平，同时访问多达16块NVMe设备将导致NVMe设备、CPU、互连、缓存和内存的系统活动增加，并可能导致系统的功耗调整，以保持TDP在限定范围内，从而潜在降低CPU核心或非核心频率。

假设系统具有适当的冷却、足够的系统内存带宽（通过填充所有内存通道），并且将用于压力测试设备的线程在可能的情况下分配到本地CPU核心上，以提供最大的总IOPS。同时假设FIO作业文件将分配足够的位于与NVMe设备相同插槽或NUMA节点的CPU核心资源，可以最小化系统性能的变化，可以确保多个NVMe设备之间分配负载时，每个设备都能获得相似的性能，且可以避免一些设备过度使用而导致性能崩溃的问题。

测试配置将使用Intel Archer City参考2插槽平台，搭配Sapphire Rapids 2 * CPU Q0SC(56C 112T,P1=2.0GHz，P0n=3.0GHz；非核心频率=2.5GHz)，64GG *16 DDDR5 4800MTS内存，CentOS8操作系统，Linux Kernel 4.18，以及16个装在1个插槽上的Intel Optane P5800x Gen4x4或16个Samsung PM1743 Gen5x4 / 16 PM9A3 Gen4x4 NVMe设备。

为了在系统上获得更高的性能，BIOS中禁用VT-DTM。FIO测试的持续时间300秒，预热60s,如果需要，将NVMe设备进行预处理设置，以满足NVMe设备供应商的要求。

补充：

VT-DTM：Virualization Technology for Directed I/O Mapping，是Intel的虚拟化技术之一，它的作用是通过提供硬件支持，将直接I/O（I/O设备与主机之间的直接交互）映射到虚拟机实例，从而改善虚拟化性能和安全性

VT-DTM在虚拟化环境中的主要作用包括：

1，I/O设备直接分配：允许将物理I/O设备直接分配给虚拟机实例，避免了虚拟机监视器的介入，提高了I/O效率和性能。

2.安全隔离：通过建立I/O设备和虚拟机实例之间的硬件隔离，防止恶意虚拟机实例访问其他虚拟机实例或主机的I/O资源。

3.DMA保护：提供了对DMA直接内存访问进行安全保护的能力，确保I/O设备只能访问被授权的内存区域，防止未经授权的内存访问。

4.快速迁移：支持虚拟机和I/O设备的快速迁移，使虚拟机实例无需重新配置和重启即可在不同的物理主机之间迁移。

禁用VT-DTM可以提供更高的性能，特别是对于不需要虚拟化和安全隔离功能的应用场景。
