🐈 STP (Spanning Tree Protocl，生成树协议)是一种 用于解决二层交换网络环路的协议 ，在二层的以太帧不存在防止环路的机制，一旦存在环路就会造成报文在环路内不断循环和增生，产生广播风暴，从而占用大量带宽和资源，使网络变得不可用。

它通过 有选择性地阻塞网络冗余链路 来达到消除网络二层环路的目的，同时具备链路备份功能。经过几代的更新迭代，最初版本是 IEEE 802.1d—1998 STP,随后在其基础上产生了 IEEE 802.1w RSTP (快速生成树协议)和 IEEE 802.1s MSTP（多生成树协议）。

6.1 交换机环路问题分析

1. 环路的形成

什么情况下才会出现交换网络环路问题？交换网络环路是由什么原因导致的？在部署交换网络时，为了提高网络的可靠性和冗余，往往都会增加多台交换机并且交换机之间会有多条链路级联,下面分析一下环路是怎么形成的。

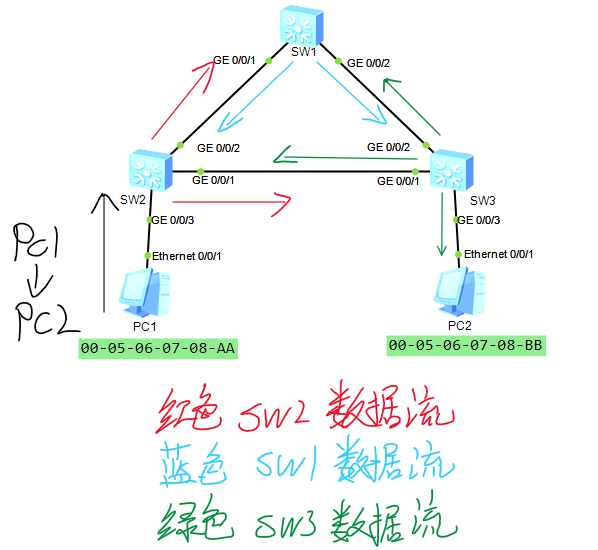

首先，假设所有的交换机MAC地址表都为空，PC1与PC2进行通信，PC1将数据帧发送给SW2，由于 SW2地址表中没有目的MAC地址，SW2会向除接收端口以外的其他端口泛洪数据。这样 SW1和 SW3也会进行同样的步骤，学习数据源MAC并进行泛洪,直到数据帧通过PC2并进行回复后才结束。因为这是一个未知单播帧造成的环路，但是如果同样的场景换成广播帧（比如 ARP广播），环路就会一直存在。

数据帧不同于IP包，在 IP包中可以通过TTL值防止三层数据环路，而数据帧中没有这种机制，这就会造成二层的永久环路，交换网络会基本瘫痪，会出现以下三种后果：

1. 广播风暴

2. MAC地址不稳定（MAC地址漂移）

3.重复的帧拷贝

2. STP的基础概念及其工作原理

（1） STP的基础概念

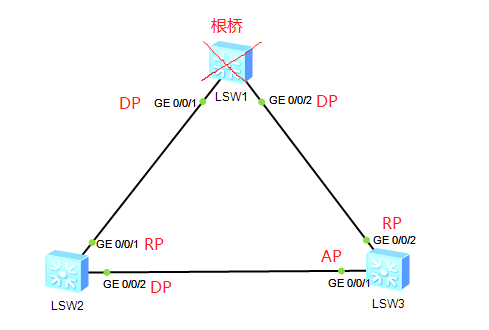

STP包括：狭义STP 和广义STP 这两个含义。狭义STP是指 IEEE 802.1d—1998 定义的STP ；广义的是指后期更新改进的STP技术，本章提到的作用均为狭义STP。STP的基本思想十分简单：自然界中生长的树是不会出现环路的，让网络流量走向像树一样就不会存在环路了。通过构造“一棵树”的方法达到 裁剪冗余环路 的目的，同时实现 链路备份和路径最优化 。用于 构建这棵树的算法被称为生成树算法 （Spanning Tree Algorithm）。

STP有以下几个基础概：

● 桥ID（Bridge ID，BID）:IEEE 802.1D标准中规定BID 由16位的桥优先级（Bridge Priority）与桥MAC地址构成 。每一台运行STP的交换机都拥有一个 唯一的BID 。BID桥优先级占据高16bit，其余的低48bit是桥MAC地址。

● 根桥（Root Bridge）：根桥是一个STP交换网络中的“树根”。STP开始工作后，会在交换网络中选举一个根桥，根桥是生成树进行拓扑计算的重要“参考点”，桥ID最小的设备会被选举为根桥。

● 根端口（Root Port，RP）：根桥选举完后，除被选为根桥的交换机外其他交换机都成为非根交换机，而每一台非根交换机都需要选举出一个到达根桥的根端口。根端口的主要作用是 接收 BPDU报文的端口。

● 指定端口（Designated Port，DP）：为了防止环路在每条链路上还要再选举出一个指定端口，本质上仍然是离根桥最近的端口，有且只有一个。指定端口的主要作用是 发送 生成树报文的端口。

● 代替端口（Alternate Port,AP）：如果一个端口既不是根端口也不是指定端口，那么该端口会被阻塞（Blocking），变为代替端口。阻塞后的端口只会侦听并接收 BPDU报文，但不会发送 BPDU报文和数据帧。

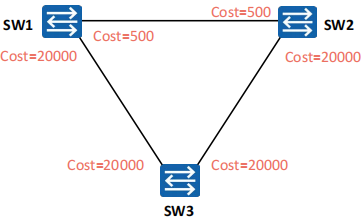

● 路径开销（Path Cost）:每一个激活了STP的接口都维护着一个Cost值，接口的Cost主要用于计算根路径开销，也就是到达根的开销。接口带宽越大，则Cost值越小，用户可以根据需要通过命令调整接口的Cost。

● 根路径开销（Root Path Cost）：在STP的拓扑计算过程中，一个非常重要的环节就是“丈量” 交换机某个接口到根桥的“成本” ，也即RPC。

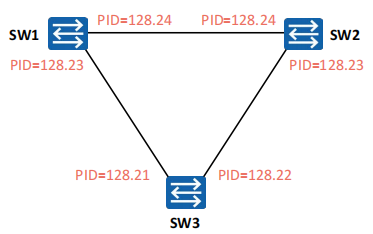

● 接口ID（Port ID，PID）：运行STP的交换机使用接口ID来标识每个接口，接口ID主要用于在 特定场景下选举指定接口 。接口ID由两部分构成的，高4 bit是接口优先级，低12 bit是接口编号。激活STP的接口会维护一个缺省的接口优先级，在华为交换机上，该值为128。

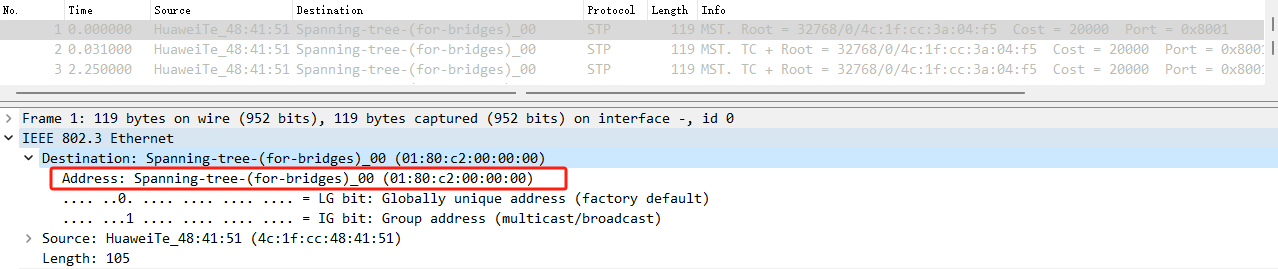

要实现以上功能，交换机之间必须要进行信息交互，这些信息交互单元被称为 BPDU （Bridge Protocol Data Unit， 网桥协议数据单元 ）。STP BPDU是一种二层报文，被封装在以太网数据帧中，目的MAC地址是 多播地址 01-80-C2-00-00-00 ，所有支持STP的网桥都会接收并处理这种报文，报文中携带了用于生成树计算的所有信息。

（2） STP工作原理

首先进行根桥的选举。选举依据：网桥优先级和网桥 MAC 地址组合成的网桥 ID（Bridge ID）， 网桥ID最小的将成为网络中的根桥 ，网络中 只能有一个根桥 ，其他交换机都为非根桥，可以把它们统称为 下游网络 。根桥的所有端口都连接到下游网桥，所有端口角色都成为指定端口（DP）。

接下来，连接根桥的下游网桥将各种选择一条“最粗壮”的树枝作为到根桥的路径，相应的端口角色称为根端口（RP）。循环该过程到网络的边缘，DP和RP确定之后一颗生成树就完成了。生成树经过一段时间（默认值是30s左右）稳定之后，指定端口和根端口进入转发状态，其他端口进入堵塞状态。 STP BPDU报文会定时从各个网桥的指定端口发出以维护链路状态。 如果网络拓扑发生变化，生成树就会重新计算，端口状态也会随之改动。

随着应用深入和网络技术的发展，STP的缺陷也暴露出来：主要表现在他基于时间进行收敛。当拓扑发送变化后，整个网络需要重新执行生成树收敛计算，而该计算延时称为 Forward Delay（转发延迟），协议默认是15s。收敛的状态下不会转发数据帧，这对于某些实时业务时是不能接受的。

6.2 STP的选举

6.2.1 BPDU报文格式

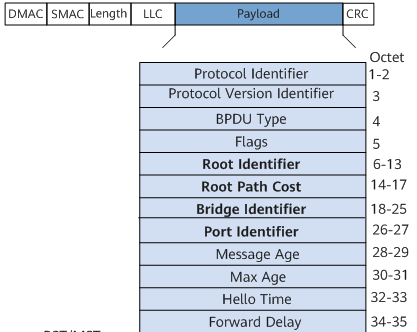

生成树协议通过交互 BPDU报文来计算一个无环树，下图展示了 BDPU报文格式。

BPDU报文各字段含义：

● Protocol IDentifier（协议ID）：协议标识符。协议 ID=0

● Protocol Version IDentifier（协议版本ID）：协议版本标识符：

◆ STP——0；

◆ RSTP——2；

◆ MSTP——3

● BPDU Type（BPDU类型）：

STP BPDU 类型有两种：

◆ 0x00——STP 的配置 BPDU （Configuration BPDU）；

◆ 0x80——STP 的拓扑改变通告 BPDU（TCN BPDU）；

RSTP/MSTP BPDU 类型：

◆ 0x02——RST BPDU（快速生成树），当协议版本ID为3时代表 MST BPDU（多生成树）

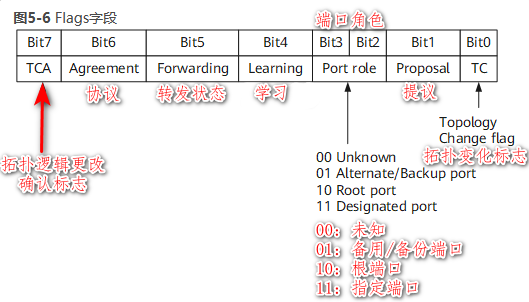

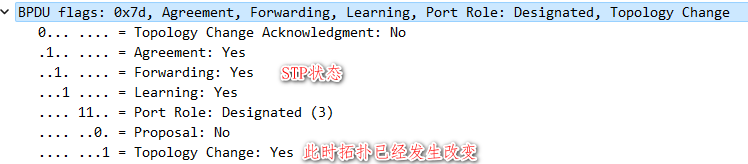

● Flag（标志位）：Flag 由8比特组成，其中 STP只使用 2 比特 ，网络拓扑变化标志：

◆ 第1比特位（左边，高位）——TCA（拓扑改变确认）；

◆ 最后1比特位（右边，低位）——TC（拓扑改变）

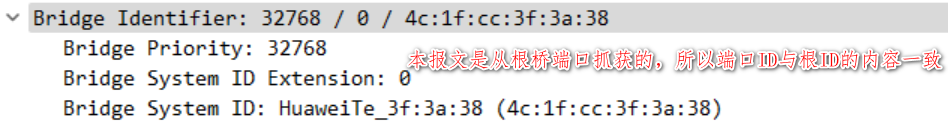

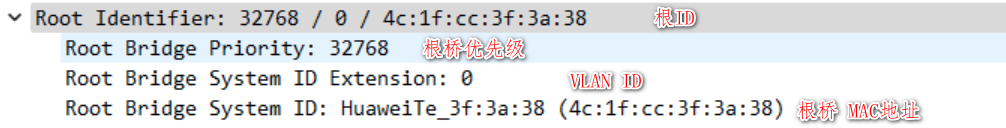

● Root IDentifier（根ID）：根ID是通告根桥的ID，由8字节组成，前2字节由根桥优先级（默认32768）+扩展系统 ID（VLAN ID）组成，后6字节表示根桥的 背板MAC地址 。

● Root Path Cost（根路径开销）：指BPDU报文的发送者到达根桥的距离，如果是根桥发送的 BPDU 报文，该值为 0（根桥到自己的距离为0）

● Bridge IDentifier（网桥ID）：本设备的BID。对于MSTP，是指CIST(总生成树)的域根设备ID，即IST Master-的ID，结构和根桥ID一致。

● Port IDentifier（端口ID）：BPDU报文发送者的端口ID，由2字节组成，前1字节标识端口优先级，后一字节标识端口ID。

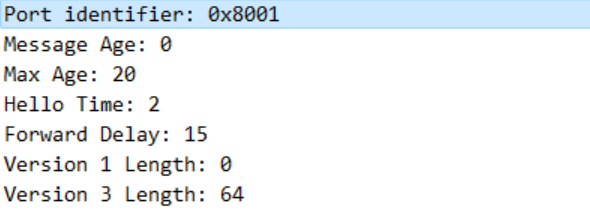

● Message Age（消息生存周期）：如果配置BPDU是根桥发出的，则Message Age为0。否则，Message Age是 从根桥发送到当前桥接收到BPDU的总 时间 ，包括传输延时等。实际实现中，配置 BPDU报文经过一个桥，Message Age增加1 。

● Max Age（最大生存周期）：BPDU报文的最大老化时间，默认值为20秒。如果超过20秒没有收到BPDU报文，则认为网络出现故障重新执行STP计算，收敛/中断网络。

◆ BPDU 报文传递报文判断过程如下：交换机收到 BPDU报文后将 Message Age 和 Max Age 进行对比，如果 Message 大于 Max ，丢弃 BPDU报文不转发； Message 小于 Max 或者等于 Max ，转发 BPDU报文，并将 Message Age加一。

● Hello Time（Hello 时间）：Hello Time定时器，默认为2秒，即发送两个相邻BPDU报文的时间间隔。

● Forward Delay（转发延迟）：Forward Delay定时器，默认为15秒。控制Listening和Learning状态的持续时间。

6.2.2 根桥选举

根桥是STP树的根节点（树根）。想要生成一颗STP树，首先需要选举出树根，网络中只能存在一个根桥，通常核心交换机是根桥。

运行 STP 的交换机 初始启动 后都会认为自己是根桥，并在发送的 BPDU报文中标识自己为根桥 。当在网络中收到其他交换机发送的 BPDU 报文后，会将 BPDU 报文中的网桥ID 和自己的网桥ID进行对比。在不断的对比中交互 BPDU报文，最终会选举出一台网桥ID 最小的交换机作为根桥。

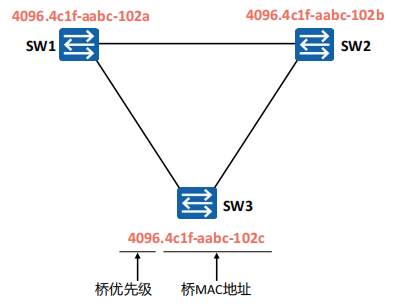

网桥ID的比较原则是：先比较优先级，如果一样比较系统MAC地址

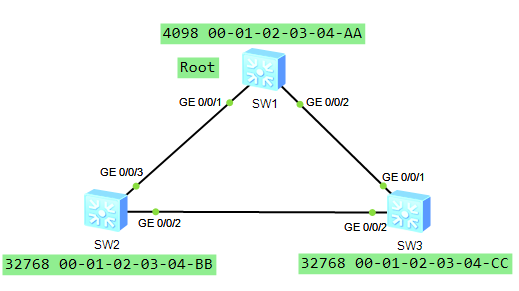

上图可知，比较网桥ID后,选举 SW1 为根桥，因为SW1的网桥ID最小。

MAC地址比较方法：

● MAC地址的长度是48比特（6字节），48位二进制数，12位16进制数组成，即0、1、2、3、4、5、6、7、8、9、a、b、c、d、e、f ；从左到右的数字一位比一位小。

● 在比较MAC地址时，从第一位开始每一位都要相互比较。

6.2.3 根端口选举（RP）

根桥选举完成后，除被选为根桥的交换机外，其他交换机都是非根交换机，而 每一台非根交换机都需要选出一个达到根桥的根端口。 根端口是作为该 非根桥与根桥之间进行报文交互的端口，一台非根交换机最多一个根端口。

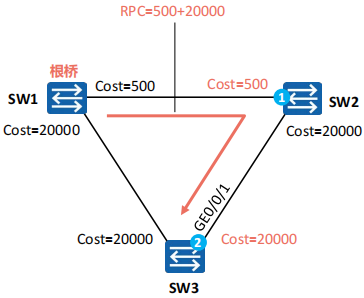

STP 协议根据 比较 根路径开销 来选举根端口 ，将交换机的端口到根桥的累计开销（经过的所有链路开销之和）成为该端口的根路径开销（Root Path Cost，RPC）。交换机本地端口的开销称为PC（Path Cost），该开销的计算与端口速率有关， 端口速率越大，开销越小 ，交换机G口默认端口速率为：2000。

◆ 根路径开销：交换机的端口到达根桥的路径开销之和

◆ 路径开销：本地端口的开销

端口 RPC 计算公式是： BPDU 报文中通告的 RPC + 接收端口的PC

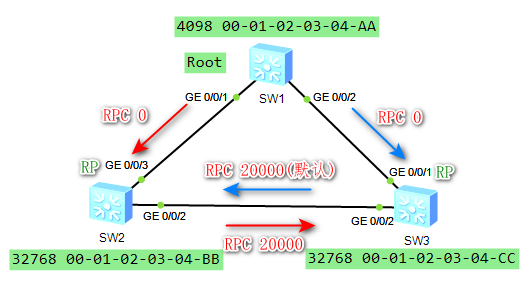

完成根桥选举后，所有的非根桥都需要选出一个到达根桥的根端口。以图上的SW2交换机为例，G0/0/3口和G0/0/2口都收到了BPDU报文，根据计算公式：G0/0/3口的RPC为20000（0+20000），而G0/0/2口是从SW3转发的BPDU报文，所以G0/0/2口到达根桥的RPC为40000（20000+20000）。交换机有限选举RPC小的端口作为根端口（根端口可以用RP来表示）。

根端口(RP)的选举参考以下步骤进行 ：

① 比较 BPDU报文中的根ID（RID），越小越优（在网络中只能有一个根桥，所以RID可能都是一致的）；

② 如果RID一致，比较到达根桥的累计路径开销（RPC），越小越优；

③ 如果到达根桥的 RPC一致，比较 BPDU 报文发送者（上游交换机）的网桥ID，越小越优；

④ 如果到达根桥的BID一致，比较 BPDU报文发送者的端口ID，越小越优；

⑤ 如果发送者的端口ID一致，比较 BPDU报文接收者的本地端口ID，越小越优。

举例：

1.根据发送者端口ID选举出根端口：

在上图中，SWA为根桥，那么SWB哪个端口会成为根端口呢？

① 比较 RID（根桥ID），两个端口收到的 BPDU报文中的RID都是SWA，所以 RID一致；

② 比较两个端口到达根桥的 RPC，由于两个端口都是G口，计算出来的RPC都是20000；

③ 比较 BPDU发送者BID（桥ID），都是SWA发送的，也无法比较出结果；

④ 比较 BPDU发送者的端口ID ， SWA从G0/0/1口发送的 BPDU报文中标识的端口ID为1; G0/0/2口发出的 BPDU报文的端口ID为2。SWB 通过比较发送端的端口ID（还需要注意比较端口优先级，默认情况下优先级是128），最终选择G0/0/2作为根端口。

2.根据自身端口ID选举出根端口：

在上图中，SW8作为根桥通过Hub与SW7进行 BDPU的报文传输，根据选举规则：RID一致、RPC一致、BID一致、发送者的端口ID一致，只能比较自身的接口ID来判断。 G0/0/1接收的 BPDU报文端口ID为1，G0/0/2接收的 BPDU报文端口ID 为2，所以 G0/0/1作为SW7的根端口。

6.2.4 指定端口选举（DR）

根端口保证了非根桥到根桥路径的唯一性和最优性，为了防止环路还需要选举出一个指定端口。通常 根桥所有的端口都是指定端口 ，和根桥连接的链路无须选举。

指定端口（DP）的选举参考以下步骤进行：

① 比较报文到达根桥的累计根路径开销（RPC），越小越优；

② 如果 RPC相同，则比较端口所在交换机自身的网桥ID（BID），越小越优；

③ 如果RPC 和 BID 都比较不出来，则比较本地端口ID，越小越优。

举例：

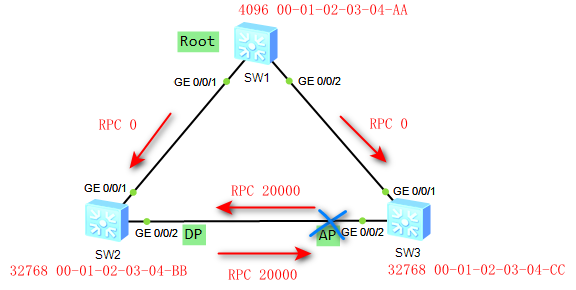

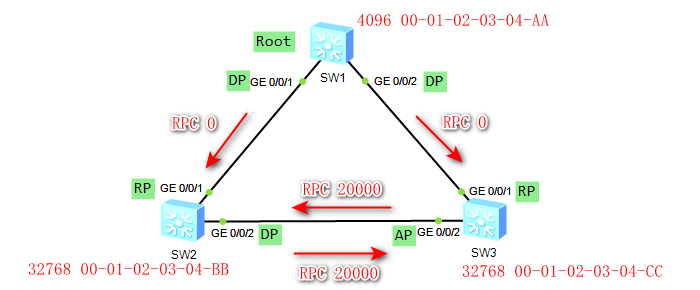

SW2 和 SW3 之间的链路上哪个端口会选举出指定端口？套用判断条件进行端口选举：

① 比较 RPC，SW2的G0/0/2的RPC继承自 G0/0/1（因为 收 BPDU的报文是同一台交换机），即为 20000，SW3的G0/0/2同理为 20000；

② 比较 端口所在交换机 的网桥ID（BID），很明显 SW2 和 SW3的优先级一样，由于SW2的 MAC地址较小，所以 SW2的G0/0/2端口成为指定端口（DP）

6.2.5 替代端口选举（Non-DP）

如果一个端口既不是根端口也不是指定端口，那么该端口会被堵塞（Blocking），变为替代端口（Alternate Port，AP）。通常替代端口是根端口的备份，一旦根端口发生故障，替代端口将升级成根端口。阻塞后的端口只会 侦听并接收 BPDU报文 ，但不会发送 BPDU报文和数据帧。

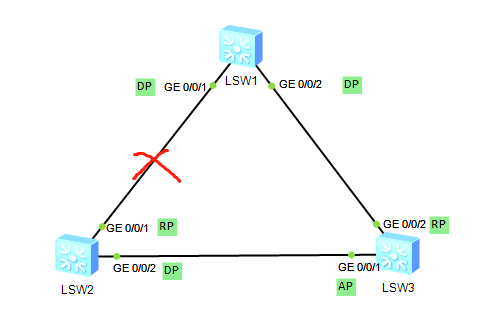

该图中，SW3的G0/0/2端口既不是根端口也不是指定端口，所以只作为替代端口，不转发用户数据。

6.2.6 边缘端口（终端）

将交换机连接终端（计算机、服务器等）的端口配置为 边缘端口可以减少端口的30秒的转发延迟时间 ， 即跳过Listening、Learning，直达Forwarding 。同时边缘端口的开启和关闭不会造成因网络拓扑改变（TCN BPDU）带来的 MAC地址表频繁被老化导致短暂广播风暴问题。

如果边缘端口收到一个配置 BPDU报文，则该端口将丢失边缘端口角色，变成一个普通端口并执行生成树选举。边缘端口支持配置STP 安全策略，如 BPDU防护和 BPDU过滤等，该策略可以防止边缘端口因接入支持STP的交换机而导致的网络拓扑改变。
原理是：配置BPDU保护功能后，如果边缘端口收到BPDU报文，边缘端口将会被error-down,边缘端口属性不变。

边缘端口由于快速转发特性，也会出现临时环路问题，临时环路的持续时间为0~2s 。将两个边缘端口连接到一起或接入不支持 STP的交换机就会造成临时环路，环路的解决方法是收到配置BPDU报文，从而变成普通的生成树端口。

6.2.7 STP端口角色及端口状态

STP 有三种端口角色：根端口、指定端口、替代端口。

STP 有5种端口状态： Disabled、Listening、Learning、Forwarding、Blocking状态。

① Disabled状态：禁用状态，端口不处理和转发 BPDU报文，也不转发数据帧。只有在设备没有连线，或者接口关闭时才会是此状态；

② Listening状态：侦听状态，端口可以接收和转发 BDPU报文，但不能转发数据帧。监听生成树的BPDU报文用于选举， 监听时间需要15秒 ；

③ Learning状态：学习状态，交换机此时将端口上所有能够学习到的MAC记录到MAC地址表中，但不转发数据帧。增加 Learning 状态是为了防止未知单播数据帧造成的临时环路，学习时间15秒---Forward Delay转发延迟 。

④ Forwarding状态： 转发状态 ，端口既可以转发数据帧也可以转发 BPDU 报文。当经历 两个转发延迟后 ，最终一个端口才可以真正的进入到转发状态，STP收敛的时间最少30秒，只有根端口或指定端口可以进入该状态 。

⑤ Blocking状态：阻塞状态，端口仅接收并处理 BPDU报文，但不转发 BPDU报文，此状态是替代端口的最终状态。

STP端口状态间的转换条件如下：

① 端口初始化或使能

② 端口被选为根端口或指定端口

③ 端口不再是根端口或指定端口

④ Forward Delay 计时器超时（15秒），即15秒内没有收到 BPDU报文

⑤ 端口被禁用或者链路失效

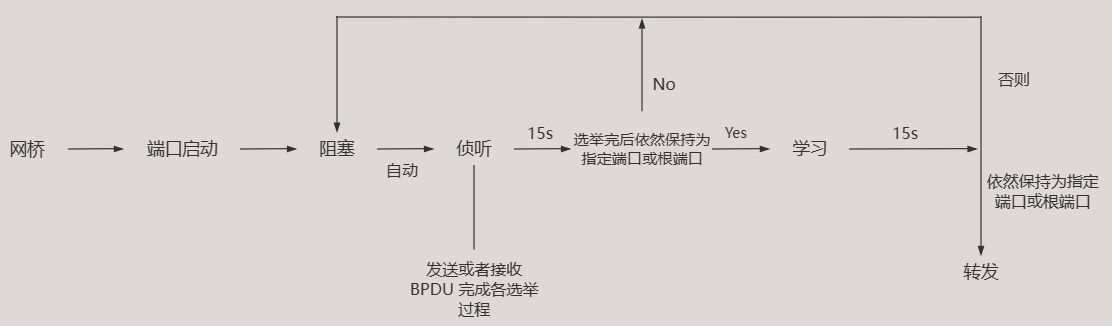

STP 端口变化过程

● STP的交换机端口初始化后，所有的端口都处于 禁用(Disabled)状态 ,这意味着这些端口不会转发或接收任何数据。

● 在启动之后，端口进入阻塞状态。在 阻塞（Blocking）状态 下，不会转发任何数据帧，但会接收 STP BPDU消息，这些消息用于交换机之间的信息沟通, 交换机通过比较接收到的 BPDU消息的优先级和MAC地址来选择根交换机。

● 如果端口被选举为根端口或者指定端口，就会 自动进入侦听（Listening）状态 ，端口开始发送自己的BPDU消息，并继续监听网络上的其他BPDU消息。端口在此状态下的时间通常等待Forward delay 15s。

● 如果没有出现意外情况退回到 Blocking状态， 端口会进入学习（ Learning）状态 。在 学习状态 下，此时端口仍然不会转发数据帧，可以接收和发送 BPDU报文，同时开始构建 MAC地址表，为转发用户数据做准备。端口在此状态下的时间同样持续Forward delay 15s。

● 最后端口从学习状态进入转发状态（Forwarding） ，开始转发数据帧。

在整个状态迁移过程中，端口一旦被关闭或者发生了链路故障，就会进入 Disabled（禁用状态），生成树开始重新计算收敛网络。

6.3 STP报文类型

STP的 BPDU 报文类型一共有两种：配置 BPDU报文（类型值为 0x00）和 TCN BPDU 报文（类型为 0x80），下面介绍这两种类型的区别

6.3.1 配置BPDU 报文

在配置 BPDU报文中，BPDU类型（BPDU Type）的值被设置为 0x00，主要作用如下：

① 用于选举根桥以及端口角色；

② 通过定期发送（每两秒发送一次）配置 BPDU 报文维护状态；

③ 用于确认接收到的 TCN BPDU报文；

④ 用于选举根桥及端口角色。

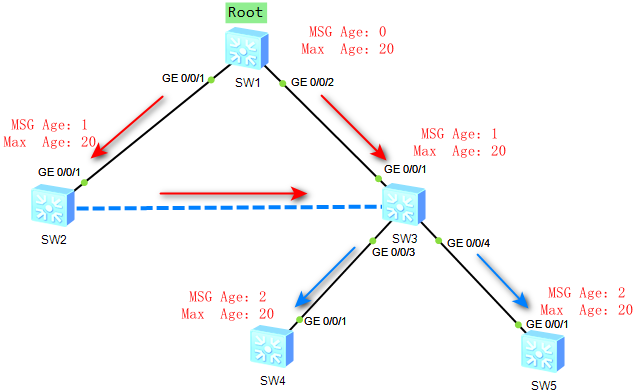

配置 BPDU报文转发过程如下， STP 收敛后 只有根桥才会定期发送配置 BPDU报文 ，其他非根桥收到 BPDU报文后会进行转发，通过这种方式维护端口状态。

非根桥收到配置 BPDU报文后，会先将配置 BPDU报文中的 Message Age 和 Max Age 进行对比（规则上面的内容已提过）。对于转发的配置 BPDU报文会修改以下内容：

① 将网桥ID修改为转发者的网桥ID

② 将端口ID修改为发送配置 BPDU报文的端口 ID （包括端口优先级和端口 ID）

③ 将Message Age加1（可以限制BPDU的范围）

6.3.2 TCN BPDU报文

TCN BPDU 报文中BPDU类型的指被设为0x80，其作用是 通告网络中拓扑发生了改变 ，但必须说明的是TCN BPDU的通告和STP的收敛没有任何的关系。但是如果没有TCN BPDU报文，网络变化后数据帧会如何处理：

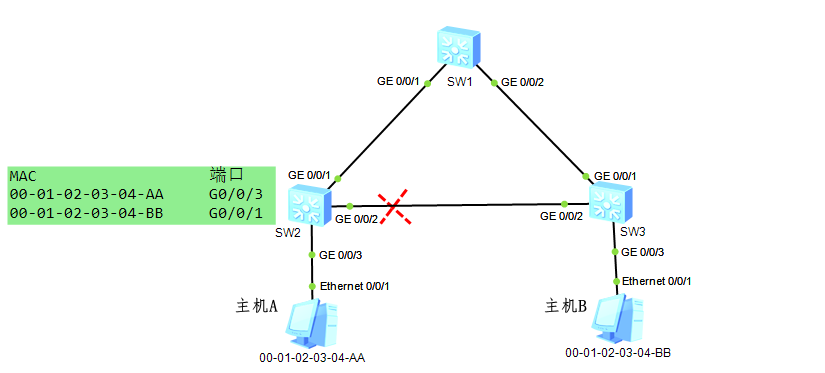

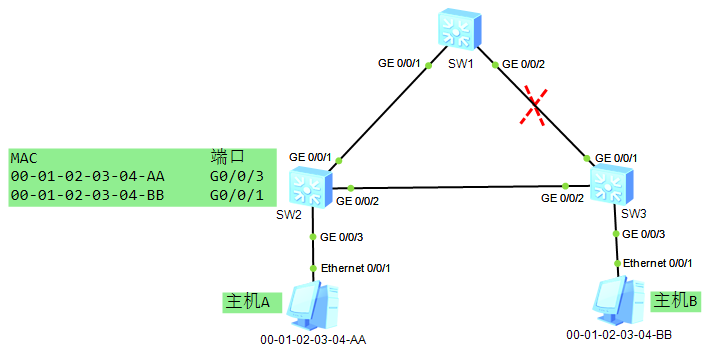

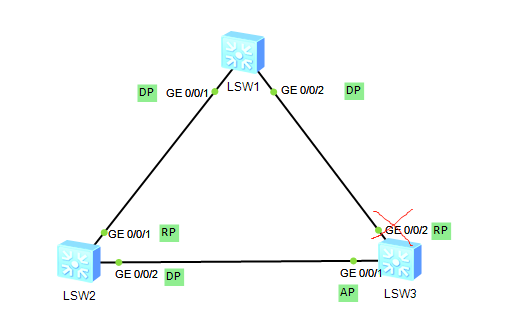

在拓扑中（默认 SW1 为根桥），STP收敛完成后 SW2的G0/0/2口被选举成AP端口并阻塞，主机A访问主机B的数据帧会通过SW1转发到SW3。两台主机完成通信后，SW2的MAC地址表如图中所示，现在如果SW1和SW3的链路端口断开会出现以下问题：

由于链路发生故障，导致 STP 重新收敛，现在主机A和主机B通信依然按照 SW2 的 MAC地址表进行，但是当数据从 G0/0/1口转发出去后 SW1将直接丢弃，原因是链路故障导致端口关闭。

现在状态下主机A不能和主机B进行通信了吗？答案是，需要经过 300s MAC地址老化，当 SW2的 MAC地址表重新从 G0/0/2口进行学习，才能通信。

能否修改 MAC地址的老化时间，让通信恢复更快呢？不能，因为老化时间一但短，刚学的MAC地址如果没有一个持续访问流量，那么MAC地址很快会老化并被删除，再次收到同一单播帧就会导致新一轮的泛洪，产生网络不稳定的问题。

🧐TCN BPDU 解决方法

以下 TCN BPDU报文简称：TCN报文

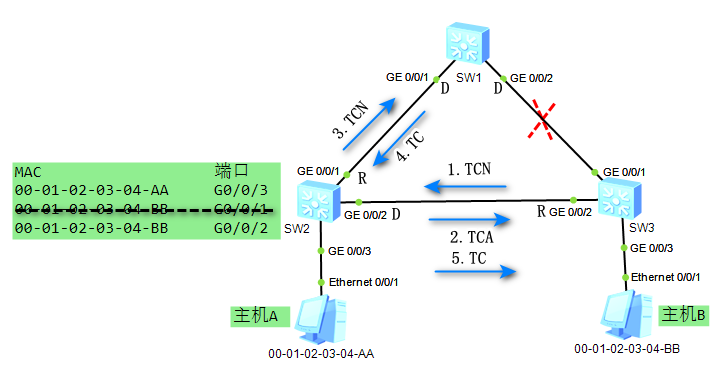

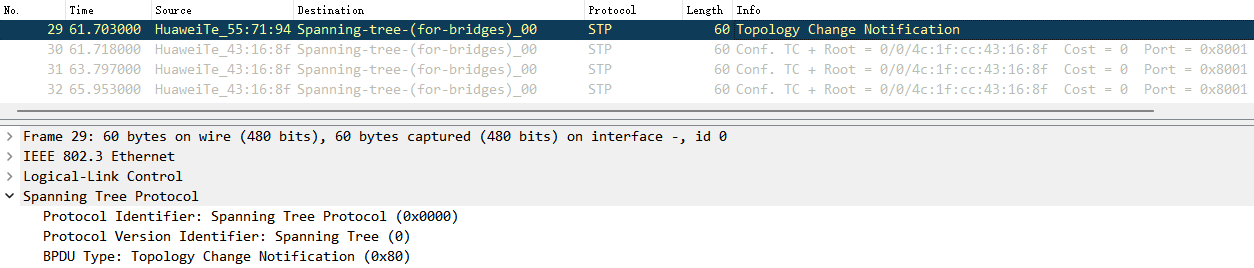

① SW3 发现拓扑改变后会从根端口发送一个 TCN报文，目的是要将发生拓扑改变的消息 通知根桥 ；

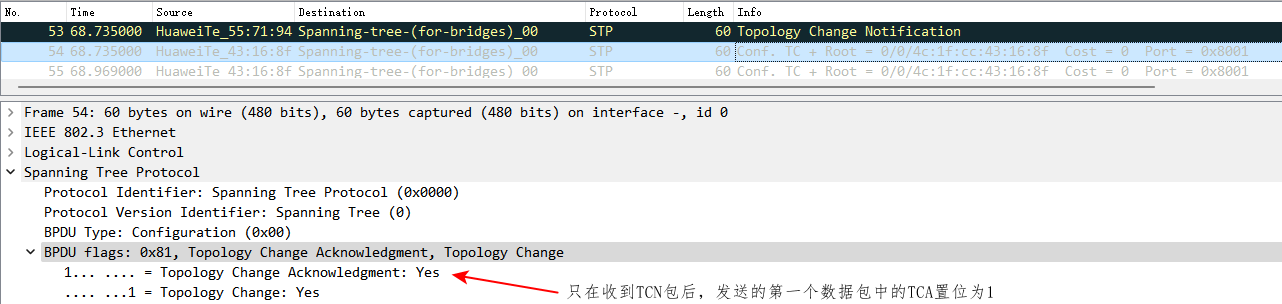

② SW2 从自己的指定端口收到了 SW3 发的TCN报文后，SW2 会向 SW3 BPDU Flag 被设置为 TCA的配置BPDU报文 （回复确认收到报文）；

③ SW2 继续从自己的根端口转发 TCN报文；

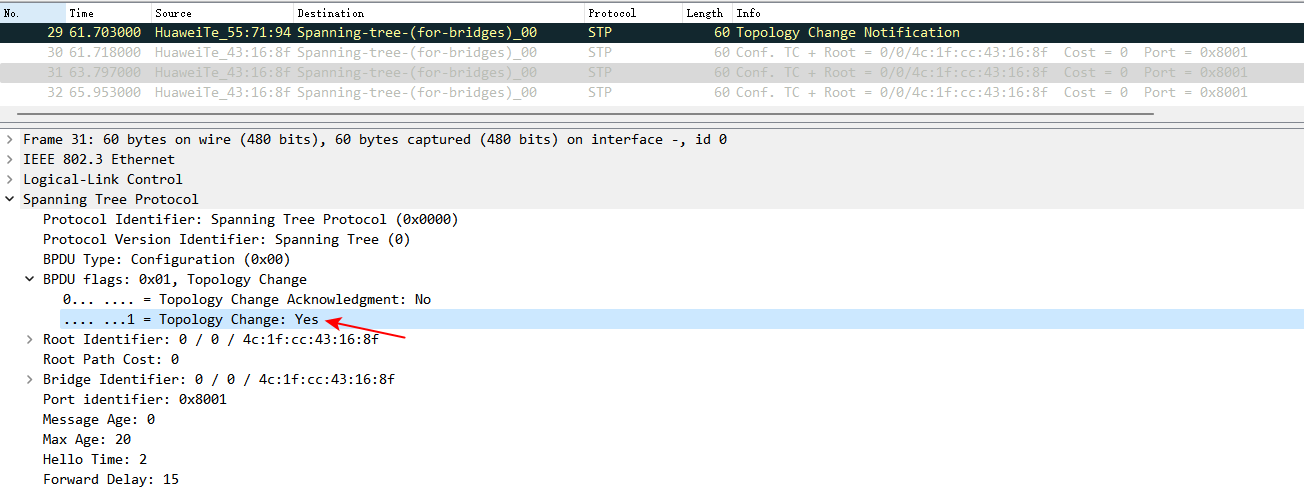

④ SW1收到 TCN报文后也同样向 SW2 回复一个 BPDU Flag 被设置为 TC 的配置BPDU报文，并将自己的 MAC地址表老化时间修改为15秒 （一个转发延迟的时间）。同时向所有指定端口发送一个 Flag 被设置为 TC 的报文，目的是告诉非根桥拓扑已经发生了改变 。SW1 发送该配置 BPDU 报文会 连续发送35秒 （Max Age + Forward Delay时间）

⑤ 非根桥在收到 TC置位的配置 BPDU 报文后会从所有的指定端口 转发 ，同时也将自己的 MAC地址表老化时间修改为15秒 ，TC报文只会发送35s（Max Age+Forward Delay）的时间。

注： STP中 TC 置位的配置 BPDU 报文只能由根桥发送，目的是加速MAC地址老化，尽快恢复数据转发。

STP在以下三种情况下会发送 TCN报文：

● 端口从转发状态过渡到阻塞状态（Blocking）或禁用状态

● 非根桥从一个指定端口收到 TCN报文后会从自己的根端口向交换机转发。

● 端口进入到转发状态并且桥设备已经存在一个指定端口。
