第十三章 网络地址转换（NAT）

采用NAT（Network Address Translation，网络地址转换）技术可以实现中小企业 私有网络IP地址和公有网络IP地址之间的转化 ，NAT是私有网络在节约IP地址的前提下访问互联网的常用工具。

13.1 NAT基本工作原理

​ NAT 非常类似于 CIDR（无类别域间路由器），NAT 设计之初的目的是解决 IP地址不足的问题，慢慢的发展到隐藏内部网络、实现服务器负载均衡、完成端口地址转换等功能。

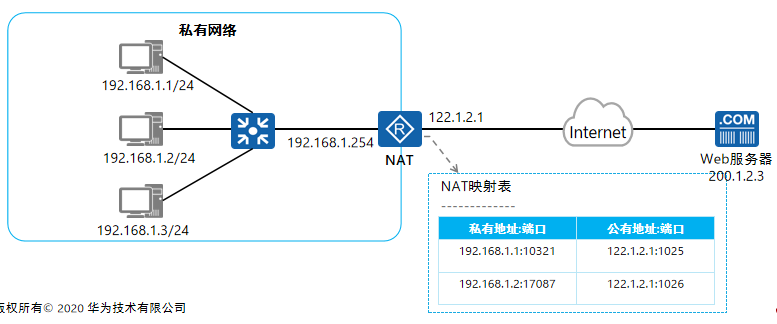

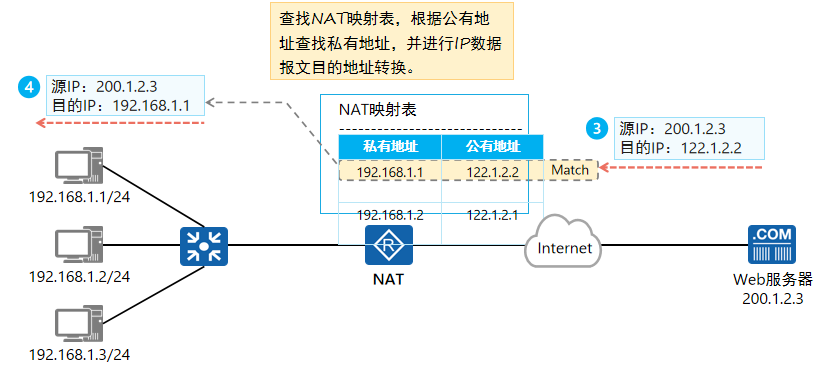

​ NAT 完成将 IP报文报头中的 IP 地址转换为另一个IP地址 的过程，主要用于实现 内部网络（简称内网，使用私有网络IP地址）访问外部网络（简称外网，使用公共网络IP地址） 的功能。NAT 功能一般部署在连接内网和外网的网关上。此外，在网关上还会创建一个 NAT 映射表，以便判断从公网收到的报文应该发往的私有网络地址。

​ 私网IP地址范围包括：

​ ● A类 IP 地址——10.0.0.0~10.255.255.255，其中 10.0.0.0 为网络地址，10.255.255.255 为广播地址；

​ ● B类 IP 地址——172.16.0.0~172.16.255.255，其中 172.16.0.0 为网络地址，172.16.255.255 为广播地址；

​ ● C类 IP 地址——192.168.0.0~192.168.255.255，其中 192.168.0.0 为网络地址，192.168.255.255 为广播地址。

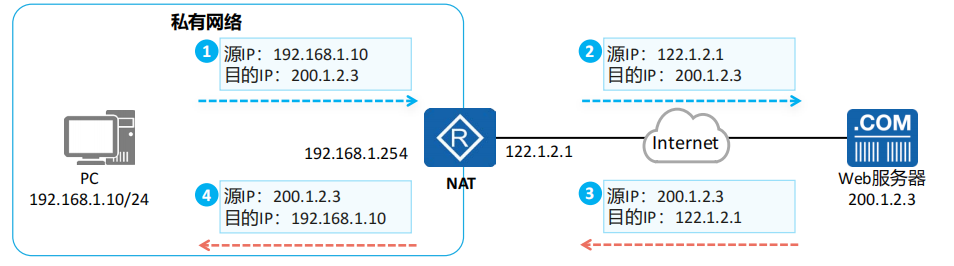

典型的内部地址在网关设备上的转换过程

​ 当网关收到了内网 IP 192.168.1.10 到 公网 IP 200.1.2.3 的装换配置，当网关收到PC 发送的报文后，会先将报文中的源地址 192.168.1.10 转换成 122.1.2.1 ，然后再将报文路由到目的设备；目的设备回复的报文中，目的IP地址是 12.1.2.1。当网关收到回复的报文后，也会执行地址转换，将 12.1.2.1 转换成 200.1.2.3 发送给 PC。

13.2 NAT的实现

​ 在华为设备上实现 NAT 的基本方式有：

​ ● Basic NAT；

​ ● NAT 服务器；

​ ● 动态 NAT；

​ ● Easy IP

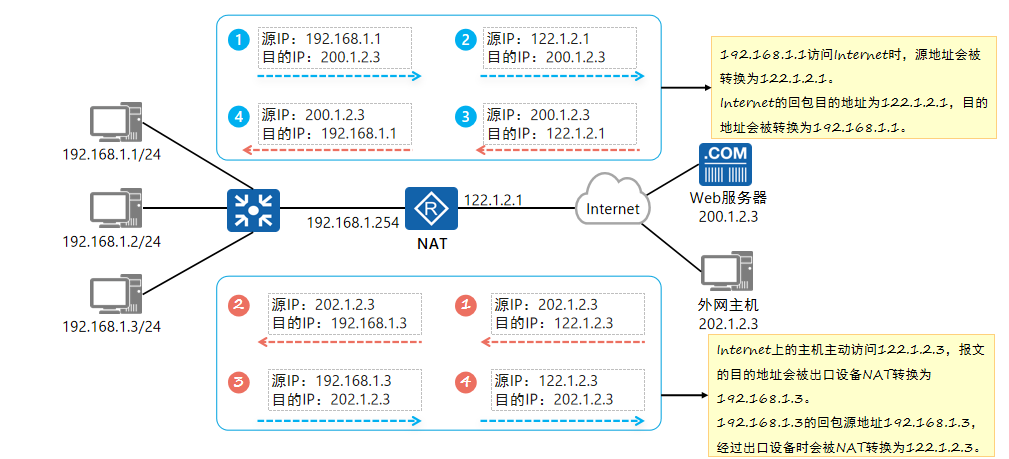

​ 1. Basic NAT 方式

​ Basic NAT 方式是一对一、静态地址转换方式 ，在这种方式下，只转换 IP 地址，而不处理 TCP/UDP的端口号。一个公网 IP 地址不能同时被多个私网用户使用，静态 Basic NAT 方式并不能起到节约 IP 地址的作用，所以应用场景比较少。

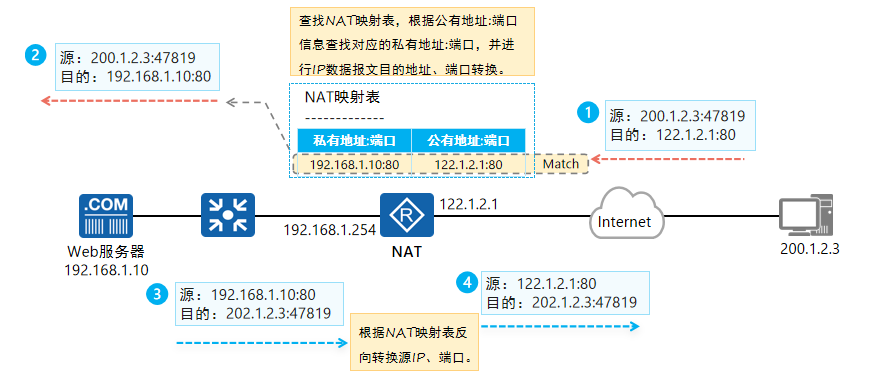

​ 2. NAT服务器

​ NAT 功能在使用内网用户访问公网的同时，也满足了公网用户访问私网主机的需求。 当一个私网需要向公网用户提供多个服务（如 Web和Ftp）时且需要随时访问 ，NAT 服务器可以满足这个要求，但是需要通过配置将私网服务器 IP地址和端口号转换为 公网IP 地址和端口号。

​ 不仅起到了目的地址的转换，在服务端口号上也有同样的转换，该技术可以起到“隐藏”服务器的目的，是现网常用的技术。

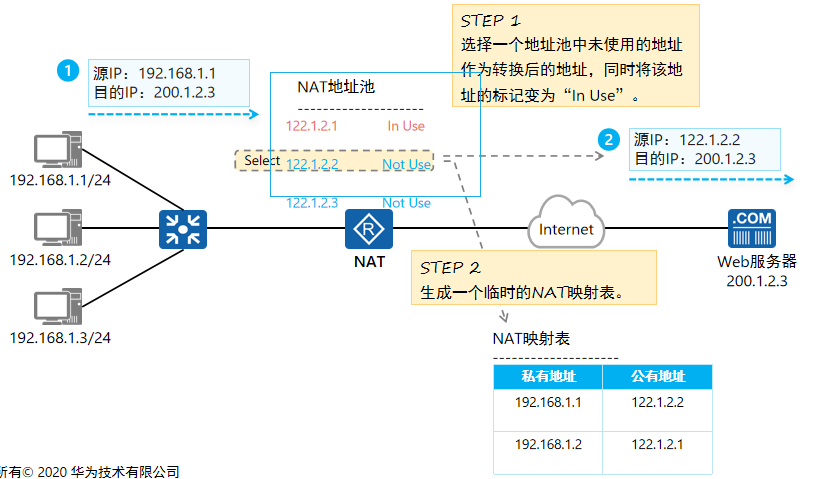

​ 3. 动态 NAT

​ 动态 NAT 基于地址池实现私有地址与公有地址的转换 。动态 NAT 首先要定义合法地址池，然后采用动态分配的方法映射到内部网络。动态 NAT 是 动态的 一对一的映射 ，主机都会分配到地址池中的一个唯一的地址。当不需要此连接时，对应的地址映射将会被删除，相应的公网地址也会重新出现在地址池中待用。该功能也称为 NAPT（网络地址端口转换）

​ 4. Easy IP

​ Easy IP 方式 利用访问控制列表 来控制哪些 内网 地址可以进行转换 。Easy IP方式特别适合中小型局域网访问 Internet 的情况，此时内部主机较小、出端口通过拨号方式获得临时公网 IP 地址以供内部主机访问外网。对于这种情况，可以使用 Easy IP 方式使局域网用户都通过这个临时公网 IP 地址接入外网。该技术很多时候和 PPPoE结合一起使用。
