1. 前言
1.1 工具准备:
1.2 界面:

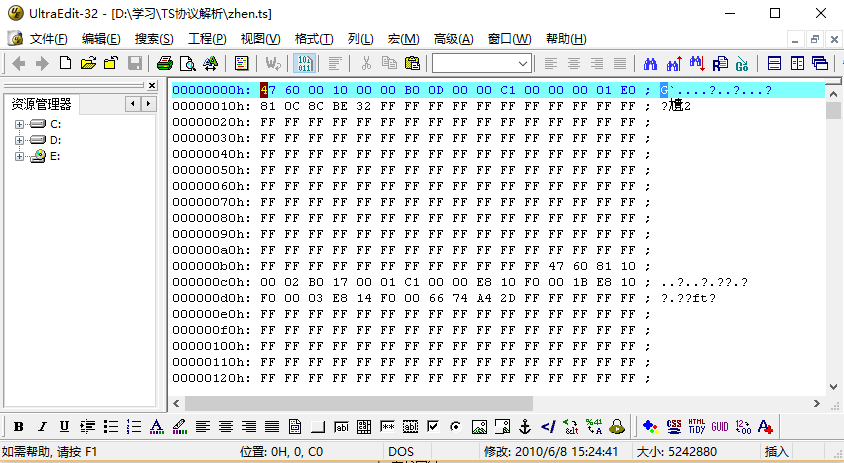

1) UltraEdit打开ts文件(如果发现打开的是一堆乱请用ctrl +H以16进制打开):

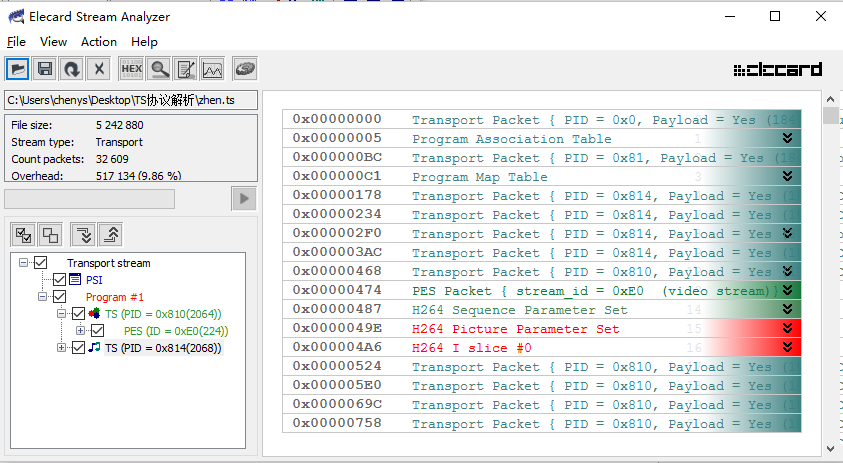

2) EStreamAnalyzer打开TS文件如下:
2. 分析TS包:

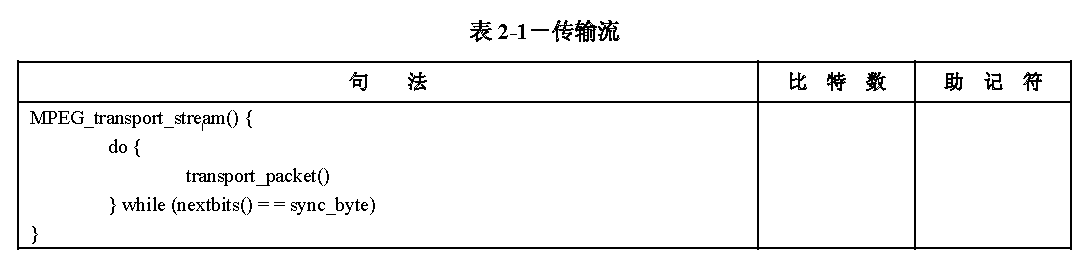

传输流包长度必须是188字节,sync_byte必须是0x47。任何有用的数据都不会是FF。

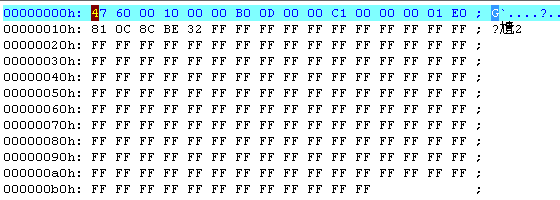

2.1 第一个TS包:
PAT是Program Association Table的简称,即”节目关联表”. PAT定义了当前TS流中所有的节目,其PID恒为0x00,它是PSI信息的根节点,要查找节目必须从PAT表开始.PAT表描述了当前TS流中包含什么样的PID,主要包括当前流的NIT表格的PID,当前流中有多少个不同类型PMT表,每个PMT表对应的频道号等信息.
2.2 TS包头:
TS包头只有4个字节(47 60 00 10),除掉第一个字节0x47,剩下就3个,重新分组如下:
0 1 1 0000000000000 00 01 0000
sync_byte | 同步字节 | 0x47: |
transport_error_indicator | 传输错误标识 | 0: |
payload_unit_start_indicator | 负载单元开始标识 | 1:该字段用来表示TS包的有效净荷带有PES包或者PSI数据的情况。 当TS包带有PES包数据时,payload_unit_start_indicator具有以下特点:置为1,表示TS包的有效净荷以PES包的第一个字节开始;置为0,表示TS包的开始不是PES包。 当TS包带有PSI数据时,payload_unit_start_indicator具有以下特点:置为1,表示TS包带有PSI部分的第一个字节,即第一个字节带有指针pointer_field;置为0,表示TS包不带有一个PSI部分的第一个字节,即在有效净荷中没有指针pointer_field。 对于空包的包,payload_unit_start_indicator应该置为0。 |
transport_priority | 传输优先级 | 1: |
pid | PID | 0x000:即为0,表示PAT |
transport_scrambling_control | 传输扰乱控制 | 00: |
adaptation_field_control | 自适应区域控制 | 00:是保留值。 |
continuity_counter | 连续计数器 | 0x0: |
同步字节 | 传输错误标识 | 负载单元开始标识 | 传输优先级 | PID | 传输扰乱控制 | 自适应区域控制 | 连续计数器 |
8 | 1 | 1 | 1 | 13 | 2 | 2 | 4 |
第1个字节 | 第2、3个字节 | 第4个字节 |
table_id | 0x00:对于PAT只能是0x00 |
section_syntax_indicator | 1:应设置为‘1’ |
0 | 0: |
reserved | 11: |
section_length | 0000 0000 1101:为0xD,13 该字段的头两个比特必为‘00’,剩余10比特指定该分段的字节数,紧随分段长度字段开始,并包括CRC。此字段中,该值应不超过1021(0x3FD) |
transport_stream_id | 0x00:该字节充当标签,标识网络内此传输流有别于任何其他路复用流。其值由用户规定。 |
reserved | 11: |
version_number | 00000:一旦PAT有变化,版本号加1 |
current_next_indicator | 1:表示传送的PAT当前可以使用,若为0表示下一个表有效 |
section_number | 0x00:给出了该分段的数目。在PAT中的第一个分段的section_number为0x00,PAT中每一分段将加1。 |
last_section_number | 0x00:该字段指出了最后一个分段号。在整个PAT中即分段的最大数目。 |
program_number | 0x0001:这个为PMT。该字段指出了节目对于那个program_map_PID是可以使用的。如果是0x0000,那么后面的PID是网络PID,否则其他值由用户定义。 |
reserved | 111: |
program_map_PID | 0 0000 1000 0001:0x81该字段指出TS包中的PID值。 |
table_id | 8 | 第1个字节 |
section_syntax_indicator | 1 |
第2、3个字节 |
0 | 1 | |
reserved | 2 | |
section_length | 12 | |
transport_stream_id | 16 | 第4、5个字节 |
reserved | 2 |
第6个字节 |
version_number | 5 | |
current_next_indicator | 1 | |
section_number | 8 | 第7个字节 |
last_section_number | 8 | 第8个字节 |
循环开始 | ||
program_number | 16 | 2个字节 |
reserved | 3 |
2个字节 |
network_id(节目号为0时) program_map_PID(节目号为其他时) | 13 | |
循环结束 | ||
CRC_32 | 32 | 4个字节 |
3. 实现:
3.1 PAT表格定义如下:
typedef struct TS_PAT_Program
{
unsigned program_number :16; //节目号
unsigned program_map_PID :13; //节目映射表的PID,节目号大于0时对应的PID,每个节目对应一个
}TS_PAT_Program;
typedef struct TS_PAT
{
unsigned table_id : 8; //固定为0x00 ,标志是该表是PAT
unsigned section_syntax_indicator : 1; //段语法标志位,固定为1
unsigned zero : 1; //0
unsigned reserved_1 : 2; // 保留位
unsigned section_length : 12; //表示这个字节后面有用的字节数,包括CRC32
unsigned transport_stream_id : 16; //该传输流的ID,区别于一个网络中其它多路复用的流
unsigned reserved_2 : 2;// 保留位
unsigned version_number : 5; //范围0-31,表示PAT的版本号
unsigned current_next_indicator : 1; //发送的PAT是当前有效还是下一个PAT有效
unsigned section_number : 8; //分段的号码。PAT可能分为多段传输,第一段为00,以后每个分段加1,最多可能有256个分段
unsigned last_section_number : 8; //最后一个分段的号码
std::vector<TS_PAT_Program> program;
unsigned reserved_3 : 3; // 保留位
unsigned network_PID : 13; //网络信息表(NIT)的PID,节目号为0时对应的PID为network_PID
unsigned CRC_32 : 32; //CRC32校验码
} TS_PAT;
3.3 解析代码如下:
HRESULT CTS_Stream_Parse::adjust_PAT_table( TS_PAT * packet, unsigned char * buffer)
{
packet->table_id = buffer[0];
packet->section_syntax_indicator = buffer[1] >> 7;
packet->zero = buffer[1] >> 6 & 0x1;
packet->reserved_1 = buffer[1] >> 4 & 0x3;
packet->section_length = (buffer[1] & 0x0F) << 8 | buffer[2];
packet->transport_stream_id = buffer[3] << 8 | buffer[4];
packet->reserved_2 = buffer[5] >> 6;
packet->version_number = buffer[5] >> 1 & 0x1F;
packet->current_next_indicator = (buffer[5] << 7) >> 7;
packet->section_number = buffer[6];
packet->last_section_number = buffer[7];
int len = 0;
len = 3 + packet->section_length;
packet->CRC_32 = (buffer[len-4] & 0x000000FF) << 24
| (buffer[len-3] & 0x000000FF) << 16
| (buffer[len-2] & 0x000000FF) << 8
| (buffer[len-1] & 0x000000FF);
int n = 0;
for ( n = 0; n < packet->section_length - 12; n += 4 )
{
unsigned program_num = buffer[8 + n ] << 8 | buffer[9 + n ];
packet->reserved_3 = buffer[10 + n ] >> 5;
packet->network_PID = 0x00;
if ( program_num == 0x00)
{
packet->network_PID = (buffer[10 + n ] & 0x1F) << 8 | buffer[11 + n ];
TS_network_Pid = packet->network_PID; //记录该TS流的网络PID
TRACE(" packet->network_PID %0x /n/n", packet->network_PID );
}
else
{
TS_PAT_Program PAT_program;
PAT_program.program_map_PID = (buffer[10 + n] & 0x1F) << 8 | buffer[11 + n];
PAT_program.program_number = program_num;
packet->program.push_back( PAT_program );
TS_program.push_back( PAT_program );//向全局PAT节目数组中添加PAT节目信息
}
}
return 0;
}
