背景
2020年买了个小米云台相机pro，后来搬家没怎么用，放家里吃灰一年多，前两天突然翻到想着拿来用一用，结果开机后提示要升级，我就点了升级，结果升级好重启后就一直没反应了，一直黄灯常亮。升级期间也没断电干啥的，结果就不能开机了。然后网上找方法说可以下载固件放到sd卡里重启就能恢复，结果试了下，几个小时过去了，也没能修好，于是打电话给小米客服，说可以寄过去帮忙修。东西寄过去两天后，售后来电话说试了不能用tf卡自动升级，要换主板，这个机器过了一年保修了，换主板要收80。然后我说这个主板硬件是好的，你能不能拆开来刷个固件修下，他说不行。听到这瞬间就来气了，主板肯定是好的，升级失败肯定是软件问题并不是硬件问题，我以我做软硬件工程师的经验来看，这绝对是软件的BootLoader有个bug，升级时写flash数据错误导致的。软件工程师的责任，出了问题居然要消费者来买单，这点责任都担不起，售后维修连个最基础的刷固件的方案都给不出，真的时失望至极，果断拒绝维修。不知道这个售后是真不会刷固件还是假的不会刷固件，还是说要以换主板的名义来收费，实际换主板的操作只是刷了个固件。收到相机后各种爬网找资料，找方法，看见遇到我这个问题的人不在少数，所以把我总结的方法分享给大家。
刷机方法
准备
- linux系统的电脑，推荐使用ubuntu
- 十字螺丝刀
- 吹风机，或者热风枪
- ch341a 编程器，没这个可以去淘宝买，几十块一个，如下图
相机拆机
- 准备十字螺丝刀，热风枪
- 用吹风机把底部贴纸吹热，脚垫吹热，
- 趁热去除相机底部四个脚垫，脚垫里隐藏着四个螺丝，用十字螺丝刀拧下
- 趁热撕下贴纸，防止二维码损坏，坏了就不能扫码链接了，贴纸下也有一颗螺丝，直接拧下。
- 从底部往相机内部拆，遇到螺丝拆螺丝，遇到排线小心取下排线，最后把主板拆出来。

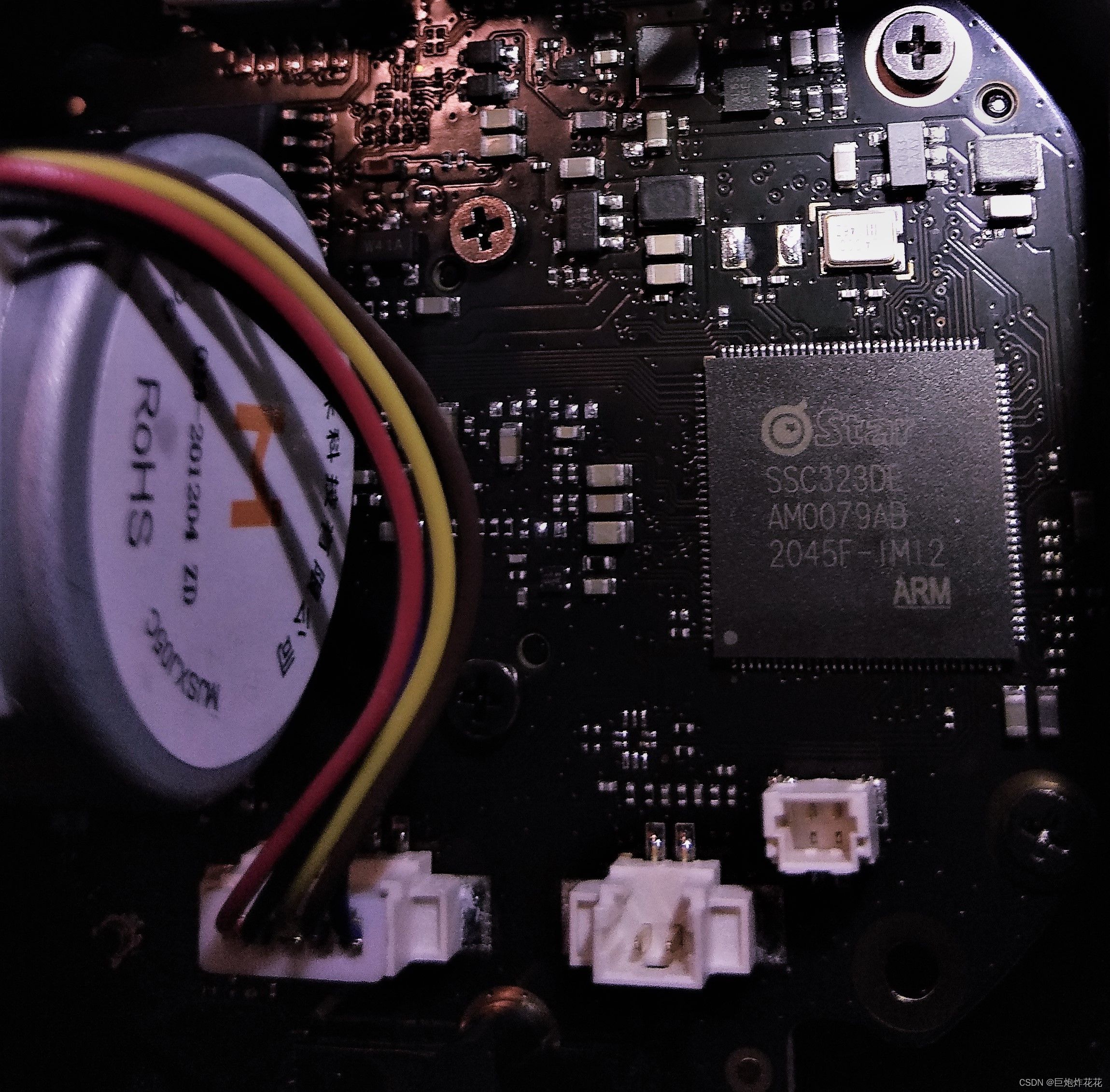

主板如下图所示

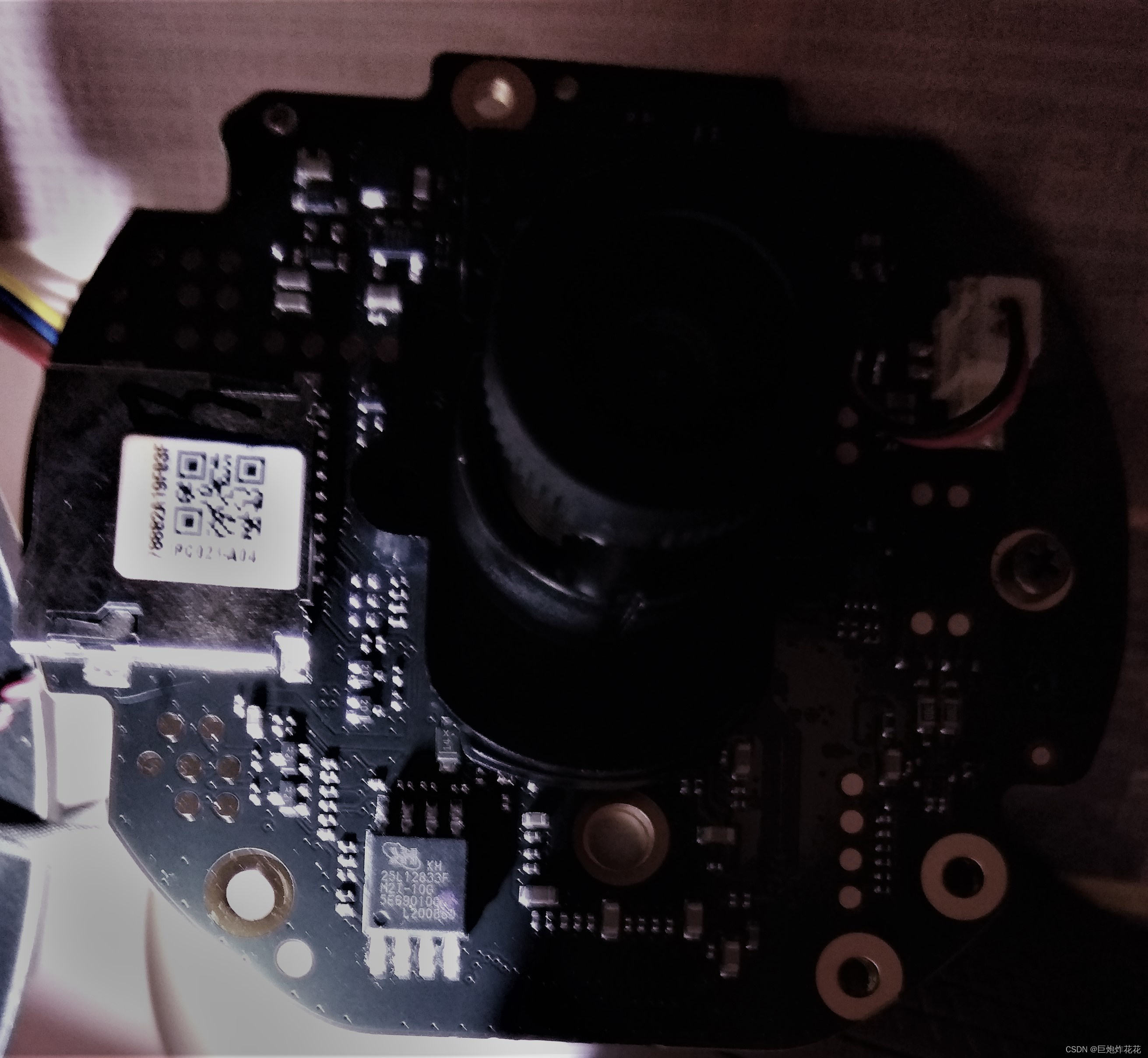

下图所示的xh25l12833f是flash芯片，相机固件就存这里。
修补固件
这里的主要思路是，将原相机损坏部分的数据通过其他能用的相机的完好的数据来替换，并且保留原相机数据。其实如果有其他相机的整个固件直接刷进去应该也能用，但是我估计会导致你的相机的序列号和别人的冲突。下面我也把修补好的固件分享给大家，供大家使用
-

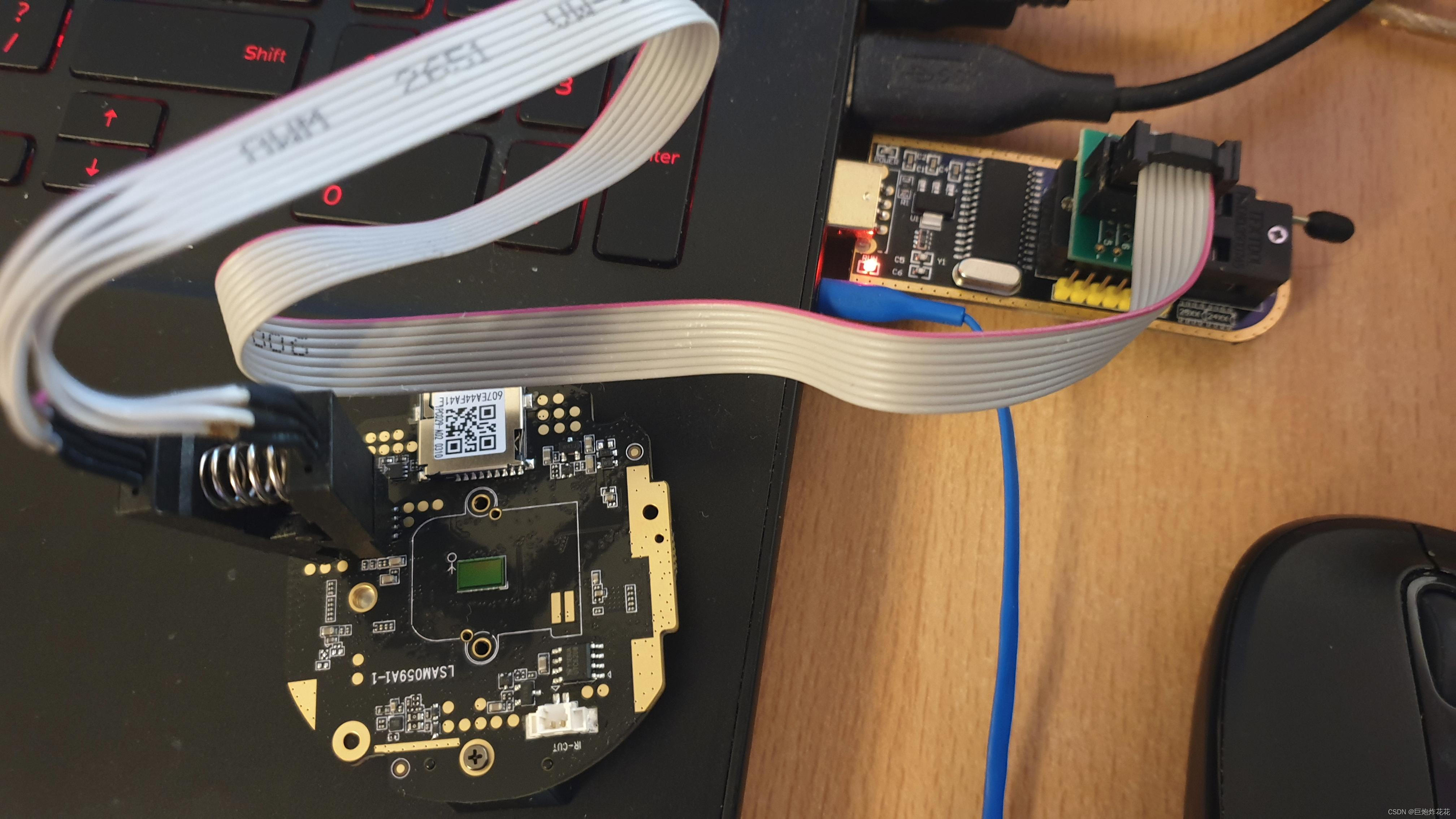

连接相机，如下图所示，注意不要接反了，接反了编程器的红灯不会亮。
-
读取原相机固件 ,得到backup.bin文件
sudo apt update
sudo apt install flashrom
sudo flashrom -p ch341a_spi -r backup.bin -c MX25L12805D
- 去这里 下载对应相机的的恢复固件，我的型号是MJSXJ06CM，下载解压开得到tf_update.img
- 去网上找一个自己对应型号相机的能用的固件dumped_firmware.bin，我的MJSXJ06CM在这里找到的
- 使用binwalk工具分析backup.bin，tf_update.img，的内容
$ binwalk backup.bin
DECIMAL HEXADECIMAL DESCRIPTION
--------------------------------------------------------------------------------
80649 0x13B09 xz compressed data
81388 0x13DEC CRC32 polynomial table, little endian
327744 0x50040 xz compressed data
2424832 0x250000 Squashfs filesystem, little endian, version 4.0, compression:xz, size: 7370730 bytes, 2104 inodes, blocksize: 131072 bytes, created: 2020-09-15 08:29:51
10158080 0x9B0000 JFFS2 filesystem, little endian
11804260 0xB41E64 JFFS2 filesystem, little endian
15387028 0xEAC994 JFFS2 filesystem, little endian
16646255 0xFE006F Unix path: /usr/share/zoneinfo/Asia/Shanghai
$ binwalk tf_update.img
DECIMAL HEXADECIMAL DESCRIPTION
--------------------------------------------------------------------------------
64 0x40 xz compressed data
2097152 0x200000 Squashfs filesystem, little endian, version 4.0, compression:xz, size: 7370730 bytes, 2104 inodes, blocksize: 131072 bytes, created: 2020-09-15 08:29:51
9830400 0x960000 JFFS2 filesystem, little endian
说明：
这里的DECIMAL，代表十进制的起始地址，如要提取tf_update.img 中Squashfs filesystem文件系统，就在终端输入
dd if=tf_update.img of=rootfs.bin bs=1 count=7733248 skip=2097152
这里的skip代表起始地址，count代表读取内容的大小，bs代表块的大小设为1计算简单点一个块一个字节，通过下一个数据的起始地址减当前数据起始地址得到9830400-2097152 = 7733248
最后一个分区的count 使用文件大小的size来减去这个分区起始地址来计算
- 编辑一个脚本文件run.sh,根据以上分析内容，添加如下内容
#!/bin/bash
mkdir files
mkdir out
dd if=tf_update.img of=files/kernel.bin bs=1 count=2097152 skip=0 #从文件tf_update.img，读取从地址0开始，大小为2097152字节的数据
dd if=tf_update.img of=files/rootfs.bin bs=1 count=7733248 skip=2097152 #读取从地址2097152开始，大小为7733248字节的数据
dd if=tf_update.img of=files/data.bin bs=1 count=6488144 skip=9830400
dd if=dumped_firmware.bin of=files/vendor1.bin bs=1 count=131072 skip=16646144
dd if=backup.bin of=files/vendor2.bin bs=1 count=65536 skip=16711680
cp dumped_firmware.bin -f out/flash.bin
dd if=files/kernel.bin of=out/flash.bin bs=1 count=2097152 seek=327680 # 把数据kernel.bin从地址327680覆盖2097152个数据到flash.bin
dd if=files/rootfs.bin of=out/flash.bin bs=1 count=7733248 seek=2424832
dd if=files/data.bin of=out/flash.bin bs=1 count=6488144 seek=10158080
dd if=files/vendor1.bin of=out/flash.bin bs=1 count=131072 seek=16646144 #这里的seek由上面data的地址加数据大小得到10158080 + 6488144 = 16646144
dd if=files/vendor2.bin of=out/flash.bin bs=1 count=65536 seek=16711680
注意：型号是如果是MJSXJ06CM的相机这个脚本可以直接使用，如果是其他型号，需要对照着修改以上参数，flash.bin的数据大小必须保证为16,777,216字节。
- 执行修复固件，将上面准备的文件run.sh dumped_firmware.bin tf_update.img backup.bin 放在同一个文件夹下，在终端输入sh run.sh,等待脚本执行完毕，在文件夹out下找到flash.bin，即为修好的固件。
刷入固件
直接在终端执行
$ sudo flashrom -p ch341a_spi -w out/flash.bin -c MX25L12805D
如果嫌麻烦，并且和我的相机型号一样，同为MJSXJ06CM的也可以直接刷我修补好的固件，放心没有添加任何后门程序的哈。
上一步操作执行完后装机，不出意外相机应该能正常启动了。
破解相机
破解相机，登录相机后台，参考连接
A firmware hack is possible, but requires some tools:
CH341A flash programmer
SOIC8 clip and some dupont wires
Complete device teardown
Basic steps are:
Create a flash backup:
flashrom -p ch341a_spi -r backup.bin
Download the firmware and put it into the same folder.
Run this script to patch the backup:
#!/bin/bash
# extract firmware
mkdir -p files
dd if=tf_recovery.img of=files/kernel.bin bs=1 count=2097152
dd if=tf_recovery.img of=files/rootfs.bin bs=1 count=7733248 skip=2097152
dd if=tf_recovery.img of=files/data.bin bs=1 count=6488064 skip=9830400
dd if=backup.bin of=files/vendor.bin bs=1 count=131072 skip=16646144
# patch jffs2 partition
sudo modprobe mtdblock
sudo modprobe mtdram total_size=6336
sudo dd if=files/data.bin of=/dev/mtdblock0 bs=1
mkdir mount
sudo mount -t jffs2 /dev/mtdblock0 mount
echo '#!/bin/sh' | sudo tee -a mount/bin/log_diag_platform.sh
echo '/mnt/sdcard/override.sh' | sudo tee -a mount/bin/log_diag_platform.sh
sudo chmod 755 mount/bin/log_diag_platform.sh
sudo umount mount
rmdir mount
sudo dd if=/dev/mtdblock0 of=files/data.bin bs=1
# update flash backup
mkdir -p out
cp backup.bin -f out/flash.bin
dd if=files/kernel.bin of=out/flash.bin bs=1 count=2097152 seek=327680
dd if=files/rootfs.bin of=out/flash.bin bs=1 count=7733248 seek=2424832
dd if=files/data.bin of=out/flash.bin bs=1 count=6488064 seek=10158080
dd if=files/vendor.bin of=out/flash.bin bs=1 count=131072 seek=16646144
Re-flash the modified backup:
flashrom -p ch341a_spi -w out/flash.bin
Prepare the sdcard script:
/sdcard/override.sh
#!/bin/sh
main() {
# start telnet
/mnt/sdcard/busybox telnetd
}
if [ ! -f /tmp/.override ]; then
touch /tmp/.override
main
fi
Press the reset button (briefly) on the camera to launch the override script.
