openvswitch的转发数据面datapath中的流表源码分析

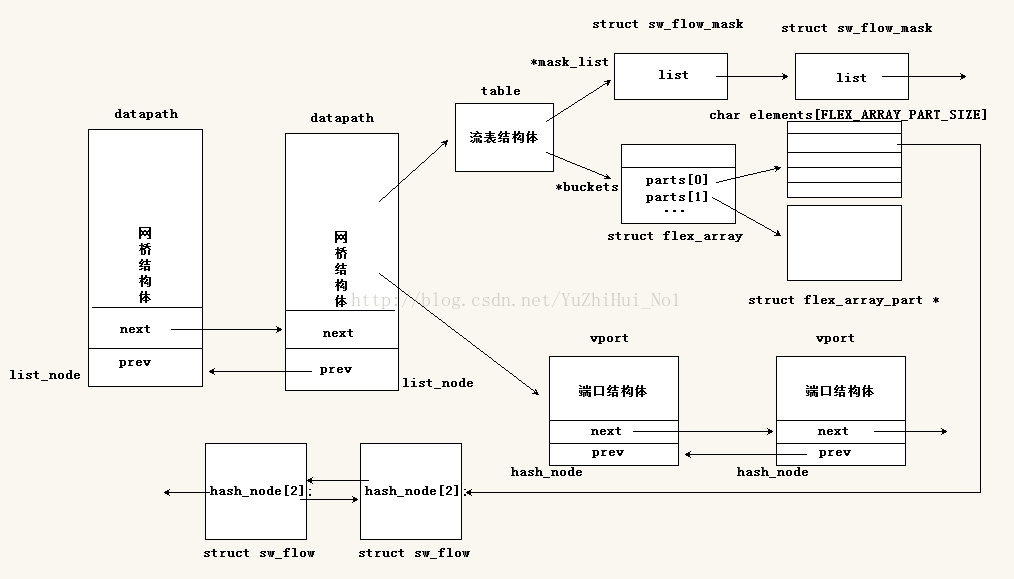

1.datapath的底层数据结构关系

流表采用hash的方式排列存放，流表的hash头结点存储数据结构如下

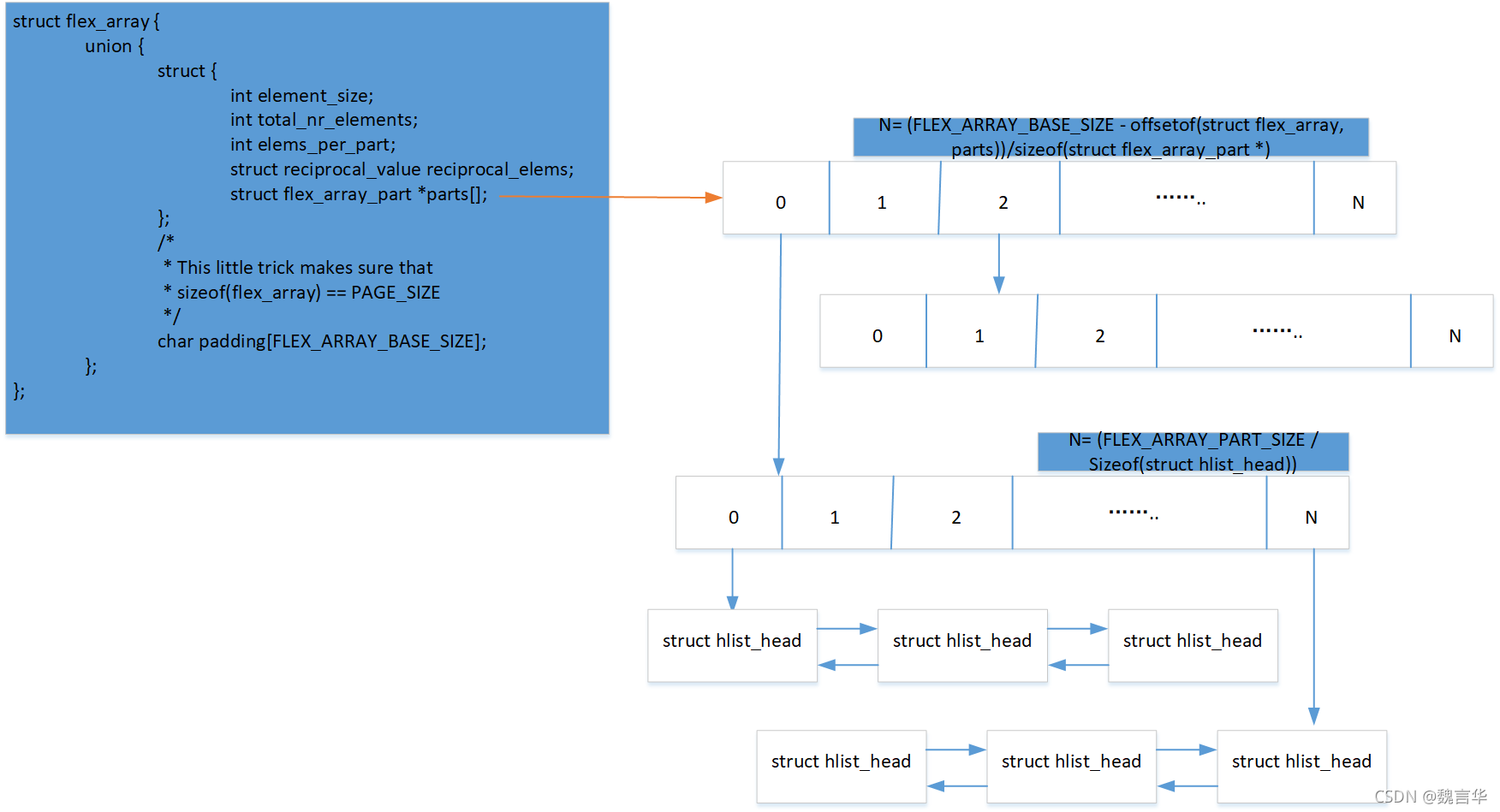

 该hash 桶的初始化函数alloc_buckets (),生成的数据格式可参考如下

2 流表创建流程分析

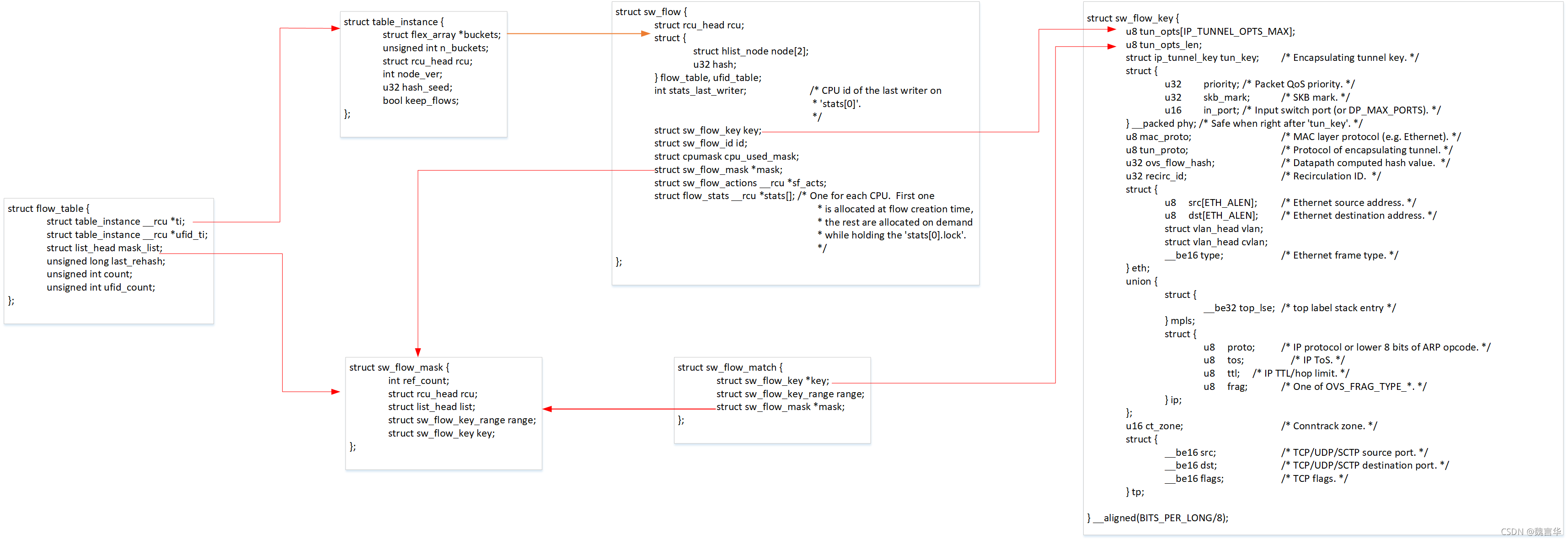

2.1 flow table数据结构

1> flow_table 流表结构, 每个datapath都有一个流表

2> table_instance 流表实例, 其中的 buckets 用来存放具体的 flow 条目,存储方式参见FlexArray

3> sw_flow flow条目, 其中 key 表示报文的特征, 在进行匹配时, 便是从收到的报文中提取 key , 与flow 条目的 key进行比较

4> sw_flow_key 报文特征. 提取报文特征时,会提取每一层的特征.

5> mask_array 流表掩码集合. 老版本OVS只支持exact flow, 即报文特征必须和flow中描述完全相同才算匹配，而在较新的版本中，支持wildcarded flow. 可以为 flow中的特征添加掩码。最常见的例子，可以设置 flow条目中源 IP 和 IP 掩码， 只要进行匹配的报文 IP 在掩码作用后的网段内，就认为是通过匹配的。

6> sw_flow_mask 掩码条目。其中 refcount 表明有多少个 flow 正在关联它。

7> sw_flow_match 在匹配过程中使用的结构

2.2 创建流表

用户态通过netlink 进行datapath 流表更新的入口函数都定义在dp_flow_genl_ops中，流表创建的入口函数是ovs_flow_cmd_new 函数，代码分析如下：

static int ovs_flow_cmd_new(struct sk_buff *skb, struct genl_info *info)
{
	struct net *net = sock_net(skb->sk);
	struct nlattr **a = info->attrs;
	struct ovs_header *ovs_header = info->userhdr;
	struct sw_flow *flow = NULL, *new_flow;
	struct sw_flow_mask mask;
	struct sk_buff *reply;
	struct datapath *dp;
	struct sw_flow_actions *acts;
	struct sw_flow_match match;
	u32 ufid_flags = ovs_nla_get_ufid_flags(a[OVS_FLOW_ATTR_UFID_FLAGS]);
	int error;
	bool log = !a[OVS_FLOW_ATTR_PROBE];


	/* Most of the time we need to allocate a new flow, do it before
	 * locking.
	 */
	new_flow = ovs_flow_alloc(); //分配存储空间
	if (IS_ERR(new_flow)) {
		error = PTR_ERR(new_flow);
		goto error;
	}

	/* 创建一个match结构，并将其与空的key和mask关联起来 */
	ovs_match_init(&match, &new_flow->key, false, &mask);

    /* 解析用户下发的命令，用户的命令以netlink attribute的形式存放, 有key和mask两条属性序列 */
	error = ovs_nla_get_match(net, &match, a[OVS_FLOW_ATTR_KEY],
				  a[OVS_FLOW_ATTR_MASK], log);
	if (error)
		goto err_kfree_flow;

	/* Extract flow identifier. */
	error = ovs_nla_get_identifier(&new_flow->id, a[OVS_FLOW_ATTR_UFID],
				       &new_flow->key, log);
	if (error)
		goto err_kfree_flow;

	/* unmasked key is needed to match when ufid is not used. */
	if (ovs_identifier_is_key(&new_flow->id))
		match.key = new_flow->id.unmasked_key;

     /* 将key & mask 拷贝到 new_flow->key
      eg. 192.168.1.101 & 255.255.255.0 = 192.168.1.0
    */
	ovs_flow_mask_key(&new_flow->key, &new_flow->key, true, &mask);

	/* Validate actions. */
	error = ovs_nla_copy_actions(net, a[OVS_FLOW_ATTR_ACTIONS],
				     &new_flow->key, &acts, log);
	if (error) {
		OVS_NLERR(log, "Flow actions may not be safe on all matching packets.");
		goto err_kfree_flow;
	}

	reply = ovs_flow_cmd_alloc_info(acts, &new_flow->id, info, false,
					ufid_flags);
	if (IS_ERR(reply)) {
		error = PTR_ERR(reply);
		goto err_kfree_acts;
	}

	ovs_lock();
	dp = get_dp(net, ovs_header->dp_ifindex);
	if (unlikely(!dp)) {
		error = -ENODEV;
		goto err_unlock_ovs;
	}

	/* Check if this is a duplicate flow */
	if (ovs_identifier_is_ufid(&new_flow->id))
		flow = ovs_flow_tbl_lookup_ufid(&dp->table, &new_flow->id);
	if (!flow)
		flow = ovs_flow_tbl_lookup(&dp->table, &new_flow->key);
	if (likely(!flow)) {
		rcu_assign_pointer(new_flow->sf_acts, acts);

		/* 将新创建的flow插入dp的流表 */
		error = ovs_flow_tbl_insert(&dp->table, new_flow, &mask);
		if (unlikely(error)) {
			acts = NULL;
			goto err_unlock_ovs;
		}

		if (unlikely(reply)) {
			error = ovs_flow_cmd_fill_info(new_flow,
						       ovs_header->dp_ifindex,
						       reply, info->snd_portid,
						       info->snd_seq, 0,
						       OVS_FLOW_CMD_NEW,
						       ufid_flags);
			BUG_ON(error < 0);
		}
		ovs_unlock();
	} else {
		struct sw_flow_actions *old_acts;

		/* Bail out if we're not allowed to modify an existing flow.
		 * We accept NLM_F_CREATE in place of the intended NLM_F_EXCL
		 * because Generic Netlink treats the latter as a dump
		 * request.  We also accept NLM_F_EXCL in case that bug ever
		 * gets fixed.
		 */
		if (unlikely(info->nlhdr->nlmsg_flags & (NLM_F_CREATE
							 | NLM_F_EXCL))) {
			error = -EEXIST;
			goto err_unlock_ovs;
		}
		/* The flow identifier has to be the same for flow updates.
		 * Look for any overlapping flow.
		 */
		if (unlikely(!ovs_flow_cmp(flow, &match))) {
			if (ovs_identifier_is_key(&flow->id))
				flow = ovs_flow_tbl_lookup_exact(&dp->table,
								 &match);
			else /* UFID matches but key is different */
				flow = NULL;
			if (!flow) {
				error = -ENOENT;
				goto err_unlock_ovs;
			}
		}
		/* Update actions. */
		old_acts = ovsl_dereference(flow->sf_acts);
		rcu_assign_pointer(flow->sf_acts, acts);

		if (unlikely(reply)) {
			error = ovs_flow_cmd_fill_info(flow,
						       ovs_header->dp_ifindex,
						       reply, info->snd_portid,
						       info->snd_seq, 0,
						       OVS_FLOW_CMD_NEW,
						       ufid_flags);
			BUG_ON(error < 0);
		}
		ovs_unlock();

		ovs_nla_free_flow_actions_rcu(old_acts);
		ovs_flow_free(new_flow, false);
	}

	if (reply)
		ovs_notify(&dp_flow_genl_family, reply, info);
	return 0;

}

int ovs_nla_get_match(struct net *net, struct sw_flow_match *match,
		      const struct nlattr *nla_key,
		      const struct nlattr *nla_mask,
		      bool log)
{
	const struct nlattr *a[OVS_KEY_ATTR_MAX + 1];
	struct nlattr *newmask = NULL;
	u64 key_attrs = 0;  /* KEY属性BITMAP */
	u64 mask_attrs = 0; /* MASK属性BITMAP */
	int err;

    /* 解析nla_key, 将内层attr放到属性数组a, 位图放到key_attrs */
	err = parse_flow_nlattrs(nla_key, a, &key_attrs, log);
	if (err)
		return err;

	err = parse_vlan_from_nlattrs(match, &key_attrs, a, false, log);
	if (err)
		return err;

    /* 利用位图key_attrs, 属性数组a, 填入match->key */
	err = ovs_key_from_nlattrs(net, match, key_attrs, a, false, log);
	if (err)
		return err;

	if (match->mask) {
		if (!nla_mask) {
			/* Create an exact match mask. We need to set to 0xff
			 * all the 'match->mask' fields that have been touched
			 * in 'match->key'. We cannot simply memset
			 * 'match->mask', because padding bytes and fields not
			 * specified in 'match->key' should be left to 0.
			 * Instead, we use a stream of netlink attributes,
			 * copied from 'key' and set to 0xff.
			 * ovs_key_from_nlattrs() will take care of filling
			 * 'match->mask' appropriately.
			 */
			newmask = kmemdup(nla_key,
					  nla_total_size(nla_len(nla_key)),
					  GFP_KERNEL);
			if (!newmask)
				return -ENOMEM;

			mask_set_nlattr(newmask, 0xff);

			/* The userspace does not send tunnel attributes that
			 * are 0, but we should not wildcard them nonetheless.
			 */
			if (match->key->tun_proto)
				SW_FLOW_KEY_MEMSET_FIELD(match, tun_key,
							 0xff, true);

			nla_mask = newmask;
		}

       /* 解析nla_mask, 将内层attr放到a, 位图放到mask_attrs */
		err = parse_flow_mask_nlattrs(nla_mask, a, &mask_attrs, log);
		if (err)
			goto free_newmask;

		/* Always match on tci. */
		SW_FLOW_KEY_PUT(match, eth.vlan.tci, htons(0xffff), true);
		SW_FLOW_KEY_PUT(match, eth.cvlan.tci, htons(0xffff), true);

		err = parse_vlan_from_nlattrs(match, &mask_attrs, a, true, log);
		if (err)
			goto free_newmask;

       /* 利用位图mask_attrs, 属性数组a, 填入match->mask.key */
		err = ovs_key_from_nlattrs(net, match, mask_attrs, a, true,
					   log);
		if (err)
			goto free_newmask;
	}

	if (!match_validate(match, key_attrs, mask_attrs, log))
		err = -EINVAL;

free_newmask:
	kfree(newmask);
	return err;
}

int ovs_flow_tbl_insert(struct flow_table *table, struct sw_flow *flow,
			const struct sw_flow_mask *mask)
{
	int err;

    /* mask 插入 table->mask_list */
	err = flow_mask_insert(table, flow, mask);
	if (err)
		return err;
	flow_key_insert(table, flow);
	if (ovs_identifier_is_ufid(&flow->id))
		flow_ufid_insert(table, flow);

	return 0;
}

 3 流表查找流程

一般的数据包在 Linux 网络协议中的流向为上图中的蓝色箭头流向：网卡eth0 收到数据包后判断报文走向，如果是本地报文把数据传送到用户态，如果是转发报文根据选路（二层交换或三层路由）把报文送到另一个网卡如eth1。当有 OVS 时，数据流向如红色所示：从网卡 eth0 收到报文后进入ovs 的端口，根据 key 值进行流表匹配，如果匹配成功执行流表对应的 action；如果失败通过upcall 送入用户态处理。

OVS中, 内核模块datapath负责报文的处理和转发, 当它从一个接收端口(vport)收到报文后, 会提取报文中的字段, 查询流表(flow table)进行流匹配, 如果与其中一条flow匹配成功, 则执行flow中规定的动作(action), 如从另外某个vport转发, 这个过程如上面的Fast Path所示; 如果没有匹配上任何一条flow, 则将报文上送到用户空间, 如上图中的Slow Path所示

3.1 收包处理流程

通过vport注册的回调函数netdev_frame_hook()-> netdev_port_receive()->ovs_vport_receive()处理接收报文，ovs_flow_key_extract()函数生成flow的key内容用以接下来进行流表匹配，最后调用ovs_dp_process_packet()函数进入真正的ovs数据包处理,代码流程如下

 3.2 流表查找

流表查找主要是查表关键字的匹配，关键字数据结构如下，根据skb 中的Ethernet 帧生成key 的函数为

 流表查询的入口函数ovs_flow_tbl_lookup_stats(),flow 的匹配策略是和流表中所有mask 和所有key 进行匹配处理，为了加速查询效率，在调用真正的流表查询函数flow_lookup()之前，对于mask 的查询采用了缓存机制，实现原理是首先查询缓存的mask_cache_entry，这些cache 是查询成功后形成的cache，并针对cache 采用分段查询的方式

 mask的缓存机制是后面为了提高查询效率加上的，支持mask cache的版本

在 Aug 15 2014又进行了一次优化，所以在使用的时候建议直接选择优化后的版本

在4.19.136内核代码datapath实现中，还没有maks 缓存机制，ovs_flow_tbl_lookup_stats 函数直接调用的就是masked_flow_lookup，进行全流表的匹配，在阅读代码时需要特殊注意。

struct sw_flow *ovs_flow_tbl_lookup_stats(struct flow_table *tbl,
				    const struct sw_flow_key *key,
				    u32 *n_mask_hit)
{
	struct table_instance *ti = rcu_dereference_ovsl(tbl->ti);
	struct sw_flow_mask *mask;
	struct sw_flow *flow;

	*n_mask_hit = 0;
	list_for_each_entry_rcu(mask, &tbl->mask_list, list) {
		(*n_mask_hit)++;
		flow = masked_flow_lookup(ti, key, mask);
		if (flow)  /* Found */
			return flow;
	}
	return NULL;
}

 一个数据包到达内核的datapath后，如果能匹配到流表，则根据对应的actions进行处理，如果未匹配到流量，则使用upcall机制上送用户态ovs进程，进行慢路处理，接下来的章节会分析actions处理流程和upcall流程。
